Naprava vdolbine betonskih obročev: značilnosti in faze

Gradnja vodnjaka iz betonskih obročev z lastnimi rokami je običajna praksa, saj se ta metoda šteje za najpreprostejšo in najvarnejšo. Sodobni betonski izdelki lahko pospešijo in poenostavijo številne procese, gradnja vodnjakov pa ni izjema. Povedali bomo, kako zgraditi vodnjak iz betonskih obročev na vaši spletni strani.

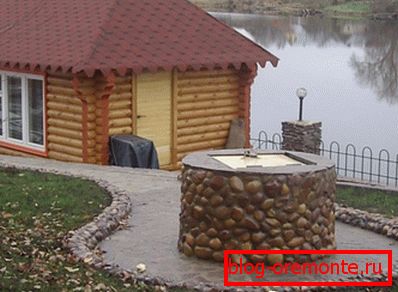

Lahko zgradite vodnjak sami.

Dobro armirano betonski obroči

Značilnosti vrtin naprave

Kardanska gred mora biti vgrajena z zaščitno konstrukcijo.

Pred gradnjo moramo ponoviti teoretične temelje. Najprej bomo upoštevali napravo za pitje iz betonskih obročev.

Ta hidravlična struktura služi za zbiranje, kopičenje in shranjevanje pitne vode, ki se nahaja v vodonosnikih zemlje. Da bi dosegli vodonosnik s pitno vodo, je potrebno potopiti v tla do globine od nekaj do nekaj deset metrov, odvisno od geoloških značilnosti območja.

Z drugimi besedami, moramo kopati tla na precejšnjo globino, organizirati sistem za filtriranje vode iz nečistoč, gline, prašnih delcev, tal in drugih onesnaževal ter zgraditi rezervoar za kopičenje in shranjevanje očiščene tekočine. Poleg tega je treba zagotoviti stabilnost izkopane luknje, to je, da jo varuje pred zemeljskimi plazovi in ​​plazovi tal.

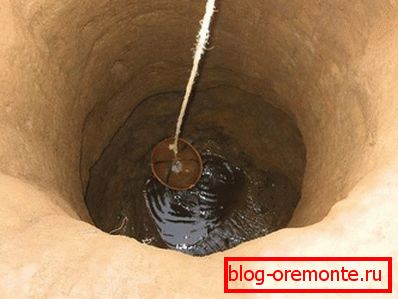

No brez ohišja - nevestično in celo nevarno za zdravje.

Končno moramo zaščititi naš rezervoar pred padavinami, kanalizacijo, različnimi emisijami vode iz industrij, ki niso primerne za pitne vodonosnike, pa tudi odplake iz kanalizacije.

Vse te cilje lahko dosežemo z gradnjo precej preproste strukture, ki jo sestavljajo trije glavni deli:

  1. Voda. To je nadzemni zgornji del konstrukcije, ki služi za olajšanje dviganja vode iz globine in za zaščito estuarja pred vdori sedimentov in odplak. Vsebuje dvigalna vrata, streho ali lopo, slepo površino, grad gline in razne vsebine - klopi, mize, vrata, rezervne vedra;
  2. Mina gred. To je podzemni prostor med konico in spodnjim delom, kjer se nabira voda, skozi katero se voda dvigne in transportira do potrošnika. Sestoji iz ohišja, ki ščiti rudnik pred zemeljskimi plazovi, prav tako ne dovoljuje prodiranja neželenega tekočine in onesnažuje oskrbo s pitno vodo;
  3. Vodni del. To je isti rezervoar, kjer se kopiči in skladišči voda, kot tudi njegova filtracija in sedimentacija. Sestavljen je iz spodnjega dela ohišja, spodnjega filtra, včasih ima dodaten pokrov za povečanje količine zalog.

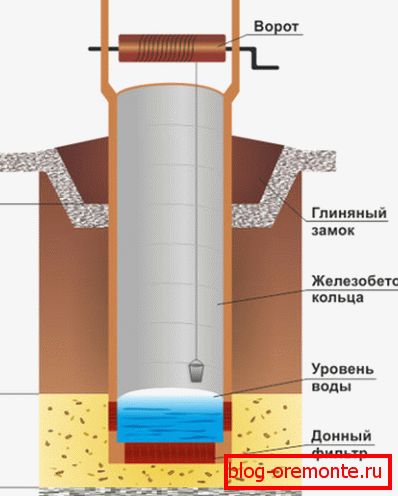

Naprava za gnano gred.

Bodite pozorni! Vsi trije deli modela so enako nepogrešljivi, zato so zgrajeni s posebno odgovornostjo in skrbnostjo. Kakovost pitne vode in s tem vaše zdravje bo odvisna od ravni dela in uporabljenih materialov.

Pokrov je običajno okrašen z lesom, kamnom, ometom in drugimi materiali. Nad ušesi je postavljen krošenj v obliki kolka, štirih ali navadnih streh na stojalih, na katere je nameščena cilindrična vrata z ročajem. Gradnja gline in slepo območje za preusmerjanje deževnice sta izdelana okoli zunanje stene konice.

Ogolovok, ali povišani del vodnjaka.

Cev gredi se nujno okrepi s strukturo, ki se imenuje ohišje. To je navpična konstrukcija cilindrične ali pravokotne oblike, ki ne dovoljuje, da se stene prtljaga strjujejo ali padejo, in tudi blokira neželene vodonosnike. Za gradnjo ohišja se uporabljajo lesene hiše, opeka, kamen, trdni beton, armirano betonski obroči za vrtine in druge materiale.

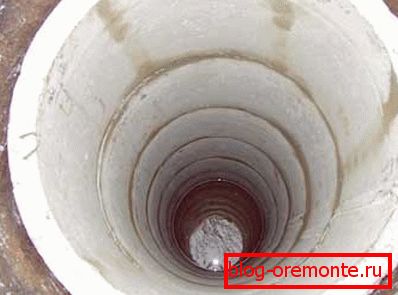

Na fotografiji - moja gred, obkrožena z betonskimi obroči.

Sesalni del je eden ali več spodnjih obročev ali spodnjega dela ohišja, ki je pod najvišjo stopnjo vodne gladine in se uporablja za sprejem in shranjevanje vlage, ki prihaja iz tal. Prepričajte se, da ima filter v obliki sloja peska in drobljenega kamna na dnu ali v obliki perforacij v stenah strukture ohišja.

Prejemni del je tri vrste:

  1. Nepopolno (nepopolno) je najpreprostejša oblika, v kateri ohišje ne doseže neprepustne osnove in voda vstopi v rezervoar od spodaj. Razlikuje se v manjši količini rezerv za vodo, vendar pa za eno družino s hčerinsko farmo tega obsega praviloma zadostuje;
  2. Popolna (popolna) je bolj zapletena oblika, v kateri ohišje počiva z vodotesno tvorbo. Tukaj se poveča volumen skladiščnega dela in voda teče skozi stene kolone, v kateri se izvede perforacija za te namene. Namestitev otežuje diamantno vrtanje lukenj v betonu in potrebo po prodiranju v vodonosnik;
  3. Popolna s skodelico. Za razliko od prejšnjega se razlikuje od prisotnosti depresije v vodoodporni steni za 1 - 1,5 metra, da se poveča volumen shranjene vode. To je najzahtevnejša vrsta vodovoda, ki vključuje vodni kamen, prehod vodonosnika in se uporablja v primerih povečane intenzivnosti dovoda in porabe vode.

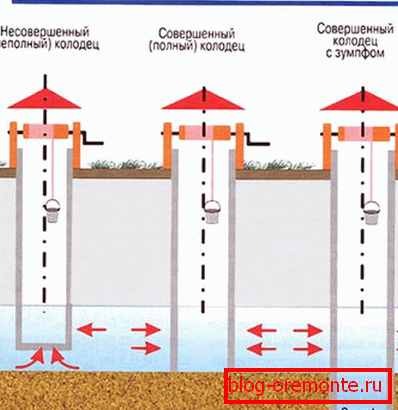

Vrste vnosa vode.

Bodite pozorni! Za potrebe gospodinjstev in navadnih gospodinjstev v eni družini od 4 do 5 oseb je precej nepopolna soteska brez grebena in depresij, poleg tega pa je takšna struktura preprostejša in bolj primerna za izdelavo samega sebe.

Izbira materialov

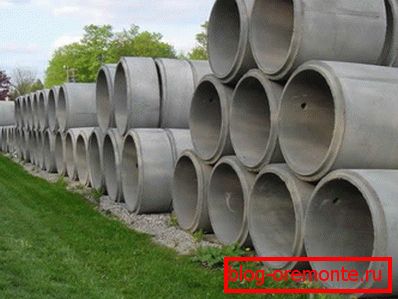

Betonski obroči so predstavljeni v različnih velikostih in oblikah koncev.

Za gradnjo pitne vode je potrebno izbrati visoko kakovostne materiale za ohišje gredi. Potrebujemo betonske izdelke iz hidravličnega inženirstva ali visokokakovostnega betona z visoko gostoto nasipov, z drugimi besedami, težkih betonov.

Takšne zahteve praviloma ustrezajo stenskim obročem, izdelanim po GOST 8020-90. Najbolj priročen in sprejemljiv v smislu velikosti in teže izdelka z oznako COP 10-9, kjer črke označujejo okrajšavo besede "zidni obroč" in številke označujejo dimenzije dela v decimetrih, prvo številko, ki kaže notranji premer obroča, in drugo - višina.

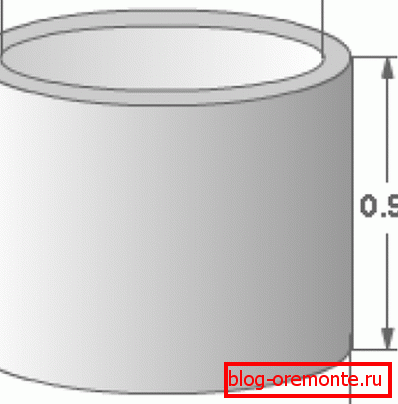

Parametri obročev KS 10-9.

Debelina stene COP 10-9 je 160 mm, volumen pa približno enako 700 litrov. Konci izdelka so lahko gladki in imajo lahko ključavnico v obliki prirobnice. Tudi na koncih so pritrdilni obroči, za katere lahko dvignete in premaknete izdelek.

Bodite pozorni! Cena obročev s ključavnicami je nekoliko višja, medtem ko obstajajo različna mnenja o njihovi potrebnosti in koristih: nekateri strokovnjaki dvomijo, da je taka ključavnica sposobna prenesti večtonsko obremenitev, ki izhaja iz iztresanja ali premikanja tal.

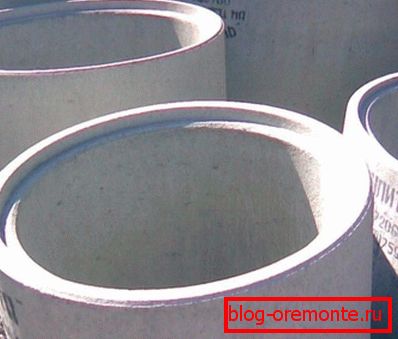

Na koncu izdelka izgleda kot prirobnica.

Upoštevati je treba tudi dejstvo, da slaba kakovost ključavnic otežuje namestitev, morda bo potrebno rezanje armiranega betona z diamantnimi kroglicami in drugo obdelavo zunaj specnih delov.

Dobro gradnja

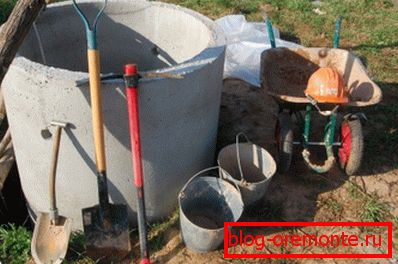

Za delo potrebujete nabor preprostih orodij.

Za tiste, ki želijo graditi dobro neodvisno, smo sestavili korak-po-korak navodila:

  1. Na izbrani lokaciji kopajo luknjo 1,5 m globoko in premerom 1,3-1,5 m. Dno jame je izravnano in očiščeno od tal;

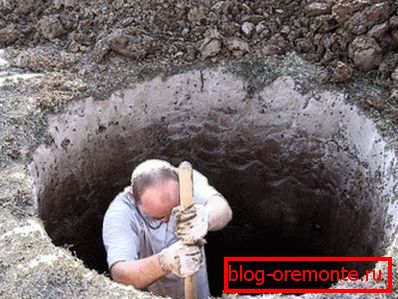

Izkopamo eno in pol luknjo.
  1. Stojalo z dvigalom ali vitlom je nameščeno nad jamo, na koncu katere visijo vrvi s štirimi kavlji;

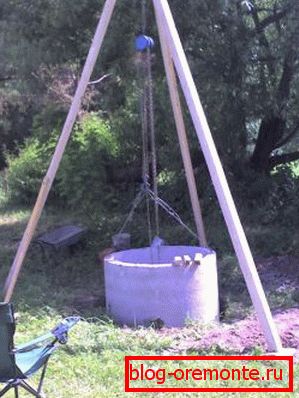

Zgoraj postavite stojalo z dvižnim mehanizmom.
  1. Prstan se valja do roba jame in pritrdi na obroče, pritrjeni in spuščeni na dno. Priporočljivo je, da jo nastavite horizontalno. Na njem se takoj postavi drugi obroč, potem ko je rjav z mastjo cementa;

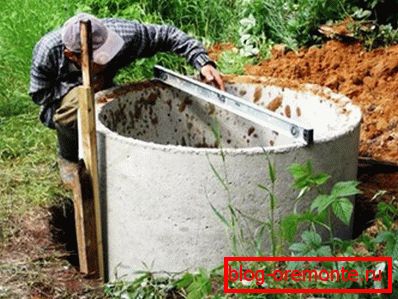

Obroči so postavljeni vodoravno in enakomerno.
  1. En delavec se spusti na dno in začne spodkopati tla pod spodnjim koncem spodnjega obroča in ga zbira v vedro. Pomočnik dvigne žlice in izlije tla, daje orodje za razvoj ostankov tal, pickaxe, kumarice itd .;

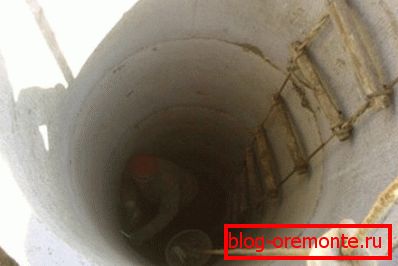

Začnemo spodkopati tla pod stolpcem.
  1. Ko so obroči padli pod tlemi, ga zavrtijo naslednji del in ga namestijo na stolpec;

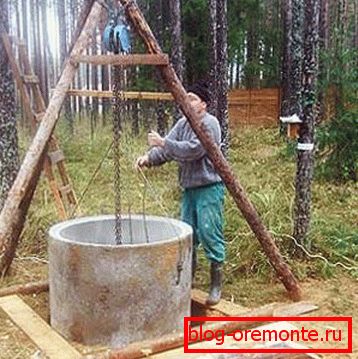

Še naprej gradimo stolpec, ko se spušča.
  1. Ko je stolpec tako potopljen, da je začel aktivno vstopiti v vodo, se cev spusti na dno in voda se črpata s površinsko črpalko, medtem ko se še naprej koplje. V vodonosnik je treba odpreti vsaj en meter - eno in pol;

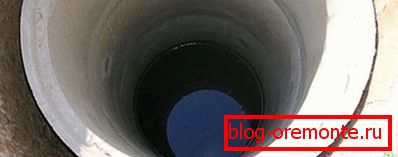

Če je voda izginila, jo črpamo s črpalko in še naprej kopamo.
  1. Potem se na dno nalije sloj nepropustne gline, s katerim se potopi, spojnice pa začasno prekrijejo z cementno malto z dodatkom tekočega stekla ali drugega tesnilnega materiala za betonske površine. Obroči so spojeni z jeklenimi sponkami ali ploščami, prevlečenimi z antikorozijsko barvo;

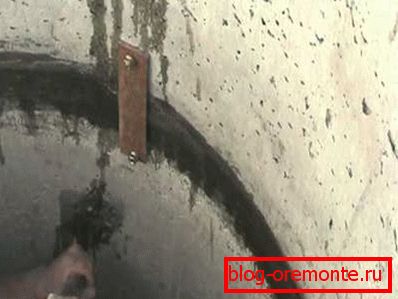

Zaščitimo šive in priključimo dele s ploščami.
  1. Po strjevanju šiv je izkopana glina, na dnu pa je postavljen lesen ščit z množico razrezov, na katere se polije pesek in gramoz s plastjo 30-40 cm;

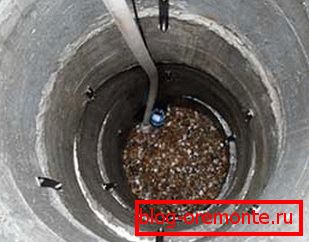

Na dnu nalijemo plast peska in ruševin.
  1. Ko je voda pripravljena na stalno statično raven, se izčrpava, dokler ne postane bistra in čista;

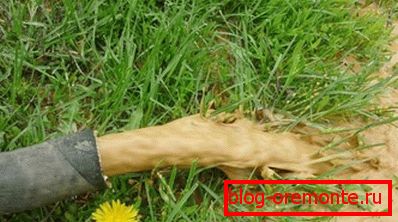

Izpraznjeno moteno vodo, dokler se ne pojavi stabilna prozorna tekočina.
  1. Na koncu je zgrajena krošnja, glava je končana in izdelan je dvižni mehanizem. Grad gline je izdelan okoli zračnega dela. Slepi prostor se lahko gradi šele po popolnem krčenju tal - v 2-3 letih.

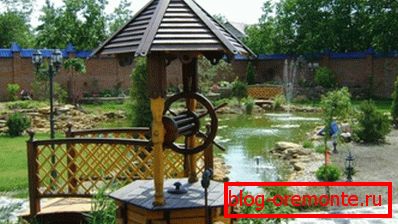

Delo je zaključeno izboljšanje glave.

Bodite pozorni! Upoštevajte varnostne ukrepe, ne delajte sami, uporabite čelado, očala in rokavice, spremljajte nivo plina v rudniku s svečo ali analizatorjem. Med delom na dnu lestve je treba znižati.

Zaključek

Priporočljivo je, da uporabite betonske obroče za gradnjo pitne vode, saj je ta tehnologija najvarnejša in najlažja. Za boljše razumevanje tehnologije si oglejte videoposnetek v tem članku in preberite gradiva na naši spletni strani.
