Naprava za merjenje trdnosti betona - glavne vrste. mehanske

Beton je ena najpogostejših vrst struktur, trajnost in zanesljivost celotnega predmeta kot celote je odvisna od njegove kakovosti in moči. Ni presenetljivo, da je določitev lastnosti moči zelo pomembna naloga v procesu gradnje predmeta in njegovega začetka delovanja. V ta namen se uporabljajo različne metode in vrste opreme, ki jih bomo obravnavali kot del tega pregleda.

Na fotografiji - zahvaljujoč prihodu visokotehnoloških naprav, je danes določitev moči postala veliko lažja.

Osnovne metode za testiranje betona

Treba je opozoriti, da se oprema te skupine lahko uporablja za preizkušanje trdnosti betona in opeke. Moč se razume kot sposobnost materiala, ki se upira uničenju pod vplivom notranjega stresa in različnih zunanjih dejavnikov, večji je upor, bolj zanesljiv in vzdržljiv.

Oprema za testiranje moči je lahko zelo velika.

Preverite lahko na dva načina:

  • Destruktivno: bistvo te metode leži v dejstvu, da so v posebnem tisku zmečkani predhodno pripravljeni prazni deli. To so lahko kocke, ki so oblikovane iz nadzorovanega betona ali jeder - delcev cilindrične oblike, ki jih pridobi diamantno vrtanje lukenj v betonu in odstranitev fragmenta.
Da bi dobili jedro, morate vrtati beton
  • Druga možnost je uporaba naprave za ugotavljanje trdnosti betona z nedestruktivno metodo.. Takšna oprema meri fizične količine, ki neposredno vplivajo na trdnost betona in jih ponovno izračunajo, kar daje želeni učinek. Seveda, boljša oprema, manjša napaka in višja natančnost raziskav.

Vrste naprav

Pri izvajanju merilnih dejavnosti se najpogosteje uporablja ena izmed dveh glavnih tipov merilne opreme. Natančno, to pomeni, da to pomeni, da to pomeni, da je cena posebne tiskanine zelo visoka, zato nima smisla, če ga ne potrebujete, če ne boste imeli posebnega laboratorija za preskušanje, ki bo zagotavljal storitve merjenja moči in druge kazalnike.

Določitev mehanske trdnosti

Če se nedestruktivno testiranje (NC) izvede mehanično, potem je treba upoštevati glavni regulativni akt, ki ga je treba upoštevati GOST 22690-88 "Betoni. Določanje trdnosti z mehanskimi metodami NK. Ta dokument določa pravila za preskušanje težkega in lahkega betona z največjimi vrednostmi trdnosti, ki ne presegajo razponov od 5 do 100 MPa.

Ta skupina naprav vključuje več osnovnih vrst opreme, ki se razlikuje po metodi določanja teh ali drugih posrednih značilnosti.

Ti so lahko naslednji kazalniki:

  • Energetski učinek je posebno hiter.
  • Vrednost povratka udarca iz bobna je pritisnila na steno.
  • Velikost leve sledi udarca.
  • Indikator sile, potrebne za uničenje majhnega območja na robovih konstrukcije ali pri izvleku fiksnega sidrnega vijaka.
Naprava je lahko sestavljena iz napadalca in kontrolne enote ali vsega, kar se lahko nahaja v napadalcu (najsodobnejše različice se izvajajo točno na ta način)

Značilnosti meritev z uporabo ene ali druge metode so odvisne od številnih dejavnikov, zato je za študij potreben priročnik za uporabo naprave. Razmislite o najbolj priljubljeni različici testa - metoda elastične ponovitve.

Tehnologija je naslednja:

  • Merska enota mora biti pravokotna na površino, večja je napaka, večja je merilna napaka, ne smete pozabiti na to.
Sila mora biti nameščena pravokotno, kar zagotavlja natančnost meritev.
  • Preizkus je treba izvesti na različnih delih površine, za pravilno merjenje, imeti morate najmanj 5 vrednosti in določiti aritmetično povprečje.
  • S pomočjo posebne formule se izračuna indikator moči določene strukture. Pravzaprav je vse precej preprosto in glede na priporočila in zahteve navodil je mogoče opraviti kakovostne meritve tudi brez ustrezne prakse.

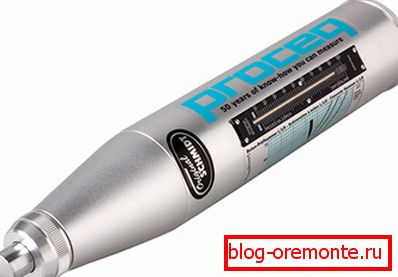

Sodobne naprave so zelo kompaktne in enostavne za uporabo.

Bodite pozorni! Da bi bili podatki točni in pravilni, ne smete pozabiti, da najmanjša debelina betonske konstrukcije ne sme biti manjša od 100 mm.

Uporaba ultrazvočne metode

Pri uporabi tega načina izračuna trdnosti betona ali opeke so vse zahteve za meritve in vrstni red njihovega ravnanja določene s strani GOST 17624-87 "Betoni. Ultrazvočna metoda za določanje moči. Treba je opozoriti, da je s pomočjo takšne metode mogoče izmeriti skoraj vse vrste betona, zato je ta možnost čim bolj vsestranska.

Ultrazvočna naprava za določanje trdnosti betona je enostavna in enostavna za delo

S pomočjo ultrazvoka je mogoče meriti tako indikatorje končnih struktur kot tudi material, ki še ni dosegel optimalnih indikatorjev moči. To pomeni, da lahko sledite postopku utrjevanja materiala.

Značilnosti te vrste meritev so naslednje:

  • Metoda sama temelji na fizičnem razmerju med vrednostjo trdnosti betona in hitrosti širjenja zvočnih vibracij skozi to. To razmerje lahko izrazimo v obliki formule, grafikona ali tabele, strokovnjaki ga imenujemo "kalibracijska značilnost". Ta indikator se določi ločeno za vsak predmet merjenja, pri postopku preverjanja se uporablja površina ali s sondiranjem.
  • Glede na rezultate preskušanja in izbire kalibracijskih značilnosti se izvajajo glavne preskusne dejavnosti, ki jih je treba izvesti na enak način kot preveritveni.
  • Na podlagi dobljenih kazalnikov določimo dejansko moč določenega odseka betonske konstrukcije.

Bodite pozorni! Bolj natančno se določi kalibracijska karakteristika, višja bo natančnost končnih rezultatov.

Testiranje je morda potrebno v različnih primerih: od določanja zanesljivosti strukture do izračuna dinamike utrjevanja betonskega materiala. Če je armirani beton rezan z diamantnimi krogi, je zaželeno meriti moč in izbrati optimalni tip kolesa za beton.

Naprave imajo lahko najrazličnejše konfiguracije, pomembno je, da je natančnost meritev čim višja

Zaključek

V nekaterih primerih je zelo odvisna od točnosti meritev, še posebej ko gre za popravilo in ukrepe za krepitev strukture. Samo pravilni podatki zagotavljajo izbiro potrebne možnosti nadaljnjih ukrepov. Videoposnetek v tem članku bo pomagal razumeti nekatere značilnosti uporabe merilnih naprav.
