Neporušitveno testiranje betona: neposredne in posredne

Gradbene strukture, ki temeljijo na mešanici veziva, peska in agregata, je treba preskusiti glede zanesljivosti in varnosti. Vendar takšne študije ne smejo biti vzrok za prekinitev delovanja preskusnega objekta, zato je moč betona določena z nedestruktivno metodo. To vam omogoča zmanjšanje stroškov, zmanjšanje delovne intenzivnosti in odpravo lokalne škode.

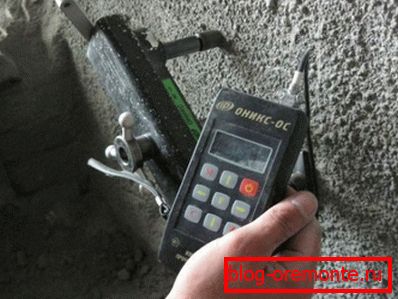

Na sliki je prikazana analiza lastnosti betona.

Neposredne metode nadzora

Te metode so potrebne za oblikovanje kalibracijskih odvisnosti in njihovo naknadno nastavitev za posredne metode, izvedene na istih delih konstrukcije. Tehnologijo za določanje lastnosti trdnosti betona se lahko uporabi pri pregledu v različnih fazah gradnje stavb ter med obratovanjem in rekonstrukcijo končnih predmetov.

Odrezanje

Takšna operacija se izvaja v skladu z državnimi standardi, ki odraža osnovne informacije o načinu vodenja. Na površje ne vpliva na dobljene rezultate.

Za raziskave s sidriščami treh vrst.

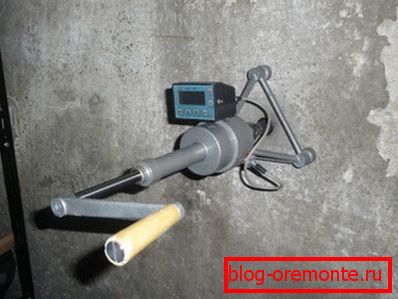

Torej je ločitev s sekanjem.
  1. Delovno jedro je opremljeno s sidro glavo.
  2. Naprava s prisotnostjo razširjenega konusa in žlebičastega segmenta.
  3. Naprava z votlim stožčastim stožcem, ki ima posebno palico za pritrditev naprave v enem položaju.
Predstavlja glavne tipe pritrdilnih elementov.

Opomba! Pri izbiri vrste pritrditve in globine prodiranja sidra je treba upoštevati predpostavljeno trdnost sestave in dimenzije agregata, kar se odraža v spodnji tabeli.

Pogoji sušenja Vrsta uporabljene naprave Globina sidra v mm Ocenjena moč v MPa Vrednost koeficienta
Lahka sestava Težka rešitev
Toplotna obdelava 1 4835 <50>50 1,2 1,32,6
2 4830 <50>50 1,0 1,12,7
3 35 <50 - 1,8
Naravno utrjevanje 1 4835 <50>50 1,2 1,12,4
2 4830 <50>50 1,0 0,92,5
3 35 <50 - 1,5

V monolitnih strukturah preskus trdnosti betona z nedestruktivno metodo, ki vključuje razbijanje s sekanjem, poteka na treh mestih hkrati. Pri prilagajanju kalibracijskih odvisnosti se skupaj s to metodo izvedejo tri indirektne preizkuse.

Rib Chipping

Ta metoda vključuje odrez robov preskusne strukture. Najprej se uporablja za krmiljenje linearnih segmentov, kot so prečke, stebri, piloti, nadvoreči in podporni nosilci. Operacija ne zahteva dodatne priprave, vendar v prisotnosti zaščitnega sloja debeline manj kot 20 mm, metode ni mogoče uporabiti.

To orodje se deli na rebra.

Odprt kovinski diski

Še en dogodek, ki omogoča nedestruktivno testiranje betona, se v naši državi pogosto ne uporablja, kar je povezano z omejenimi temperaturnimi pogoji. Drug negativen dejavnik je potreba po vrtanju brazgotine, kar zmanjšuje produktivnost študije.

Sama metoda vključuje odstranitev snemanja napetosti, ki je potrebna za lokalno uničenje utrjene sestave, ko je jeklena plošča odtrgana. Pri določanju lastnosti moči se upoštevajo nanešena sila in predvidena površina.

Metode posrednega nadzora

Подобные исследования проводятся, когда нужно оценить значение прочностных характеристик, используя их в качестве одного из нескольких факторов, дающих представление о техническом состоянии сооружения. Полученный результат не допускается использовать, если не была определена частная градуировочная зависимость (см.также статью &#171;Защита бетона от влаги: способы и применяемые материалы&#187;).

Ultrazvočno testiranje

Razširjena metoda testiranja betonske nedestruktivne metode, ki vključuje uporabo ultrazvočnih valov. Med obratovanjem se določi razmerje med hitrostjo nihanja in gostoto utrjene zmesi.

Na odvisnost lahko vplivajo številni dejavniki.

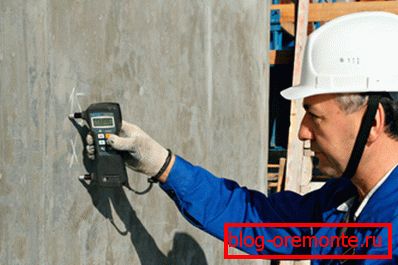

Prikaz operacije.
  • Delež agregata in njegova količina v raztopini.
  • Izbrana metoda priprave sestavka.
  • Stopnja zbijanja in stresa.
  • Sprememba porabe veziva za več kot 30 odstotkov.

Dodatek! Ultrazvočne raziskave zagotavljajo možnost, da izvedejo množične preskuse praktično vsakega modela neomejeno številokrat. Glavna pomanjkljivost je dopustna napaka.

Elastični premik

Neporušitveno testiranje trdnosti betona s to metodo nam omogoča, da ugotovimo razmerje med tlačno trdnostjo in elastičnostjo materiala. Pri preučevanju kovinske glave glavne naprave po udarcu se odmakne določena razdalja, kar je pokazatelj močnosti lastnosti konstrukcije.

Tako se izvede preverjanje povratka.

Med preskusom je pritrjen pritrjen tako, da je jekleni element v tesnem stiku z betonsko površino, za katero se uporabljajo posebni vijaki. Po montaži je nihalo nameščeno vodoravno. V tem primeru se zaskoči neposredno na sprožilec.

Priključite napravo pravokotno na ravnino, potegnite sprožilec. Napadalec se samodejno zaskoči, nato pa se sprosti neodvisno in naredi udarec pod delovanjem posebne vzmeti. Kovinski element se odkloni na določeni razdalji, ki se meri v posebni lestvici.

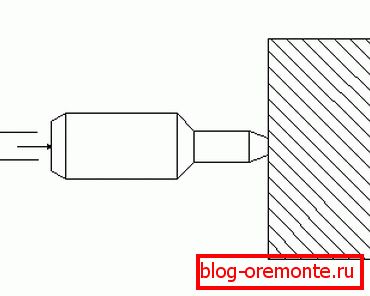

Premikanje notranje palice.

Kot osnovni instrument za testiranje se uporablja instrument sistema KISS, ki ima precej zapleteno strukturo. Trdnost utrjene zmesi se lahko določi na podlagi podatkov iz naprave po izvedbi 6-7 testov po posebnem urniku.

Dajanje udarnega impulza

Zahvaljujoč tej metodi raziskav je mogoče določiti energijo udarca, ki se sprosti v trenutku stika med napadalcem in betonsko strukturo. Dejstvo, da je nedestruktivno testiranje betona, ki deluje na principu impulza udarca, ima kompaktne dimenzije pozitiven trenutek. Vendar pa je njihova cena precej visoka.

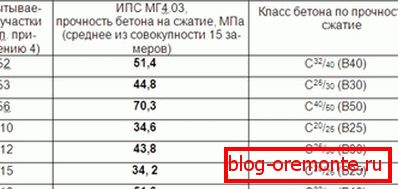

Rezultati testov različnih razredov.

Plastična deformacija

Med obratovanjem se opravijo meritve dimenzij sledi, ki jo na betonski površini loči jekleni element. Metoda je nekoliko zastarela, vendar se zaradi nizke stroškovne opreme še naprej dejavno uporablja v gradbenem okolju. Po stavki se izmerijo preostali odtisi.

Naprave za določanje trdnosti te vrste temeljijo na pritisku palice neposredno v ravnino s statičnim pritiskom želene sile ali običajnim udarcem. Glavne naprave so nihalo, kladivo in vzmetni izdelki.

Spodaj so podani pogoji operacije.

Kaškarov kladivo za plastično deformacijo.
  • Preizkusi je treba opraviti na mestu, katerega površina je od 100 do 400 kvadratnih metrov. glej
  • Pri izvajanju te operacije je treba z natančnostjo izvesti vsaj pet meritev.
  • Sila udarca mora biti pravokotna na preskusno ravnino.
  • Za določitev karakteristik trdnosti zahteva gladko površino, ki jo dosežemo z oblikovanjem v kovinski opaž.

Bodite pozorni! Če beton merimo z močjo nedestruktivne metode z napravami s kladivom, je treba vzorce namestiti na popolnoma ravno podlago.

Primerjalne značilnosti primera

Dobro je izdelan iz monolitnega armiranega betona. Njegova globina je 8 m, polmer pa 12 m. Polnjenje stranskih površin je bilo izvedeno s kavlji, ki so razdelili strukturo v višine 7 stopinj.

Rezultati raziskave so predstavljeni v spodnji tabeli.

Tier Posredne raziskovalne metode
Ultrazvok Impulzni impulz Elastični premik Pritisnite test
Sre vrednost v m / c Odstotek Sre vrednost v MPa Odstotek Sre vrednost v. enote Odstotek Sre vrednost v MPa
1 4058 3,9 41,9 23,4 46,2 7,8 41,6
2 4082 4,6 24,4 40,2 43,7 7,6 35,0
3 4533 5,2 49,6 28,7 49,7 9,9 36,5
4 4300 3,9 38,1 36,3 46,6 8,3 40,1
5 4094 4,1 38,2 28,5 48,2 8,5 42,1
6 4453 3,6 45,5 41,6 47,6 7,6 39,3
7 3836 4,5 42,8 26,5 44,6 7,3 30,6
Sr. Знач. V ?4,26 ?32,2 ?8,14

Zaključek! Iz spodnje tabele postane jasno, da je minimalna napaka v raziskavi značilna za ultrazvočno metodo. Razmik med preverjanjem šokalnega impulza je največji.

Preskušanje brez uporabe naprav

Zgoraj navedene študije so bile preučene z uporabo posebnih naprav, po potrebi pa lahko preproste teste izvedemo ročno. Ne bo mogoče pridobiti natančnih podatkov o lastnostih moči, vendar je realno določiti razred betona.

Prvič, pripravimo potrebno orodje: dleto in kladivo s težo od 400 do 800 g. Naprava za šokiranje je nameščena pravokotno na površino.

Udarec povprečne sile se nanese nanjo, po kateri bo izvedena analiza.

Uporabite kladivo in dleto.
  • Komaj opazen odtis lahko kaže, da utrjena mešanica spada v razred B25 in višje.
  • Visoke vidne sledi na površini konstrukcije običajno ostanejo pri uporabi betona B15.
  • Značilni vdolbine in prisotnost drobtin nam omogočajo, da uporabljeno sestavo dodamo v razred B10.
  • Če je konica orodja vstopila v ravnino do globine več kot 1 cm, je bilo mogoče za delo izvedeti beton B5.

Pozor! Tako lahko preverite na ta način v nekaj minutah brez opreme. Po tem, že obstaja zamisel o tem, kakšno moč ima strjena sestava.

Državni standard

Regulirane so nedestruktivne metode za spremljanje trdnosti betona po GOST 22690-88, katere klavzule se nanašajo na lahke in težke mešanice. Vendar pa odraža samo mehanske metode, ki ne vključujejo ultrazvoka. Njihove mejne vrednosti so predstavljene v tabeli.

Metoda opredelitve Mejne vrednosti v MPa
Impulzni impulz 5-50
Odrezanje 5-100
Odklopljeni diski 5-60
Rib Chipping 10-70
Plastična deformacija in elastični premik 5-50

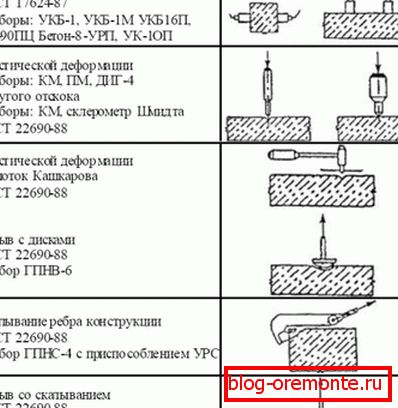

Instrumenti in osnovni standardi.

Delo z betonom

  • Za oblikovanje konstrukcij na podlagi stavbne mešanice je izdelana lesena ali kovinska opaža, ki lahko materialu daje želeno obliko.
  • Za izboljšanje kakovostnih lastnosti sestave je postavljena mreža iz jeklene armature, vezana z varjenjem ali žico. Običajno se velikost celic giblje od 10 do 20 centimetrov.
  • Če je potrebno del ločiti od strukture, se uporabi rezanje armiranega betona z diamantnimi krogi.. Takšno delovanje lahko izvedemo z vodo, da se izognemo močnemu prahu.
  • Raztopino zlijemo, praviloma pri pozitivnih temperaturah.. Vendar pa je v prisotnosti posebne opreme za ogrevanje dovoljeno opravljati delo z negativnimi odčitki termometra.
  • Za izdelavo prezračevanja znotraj betonske konstrukcije (npr. Za temelj ali podstrešje) se v betonu vrtijo diamantne luknje.
  • Dokončano strukturo je dovoljeno naložiti šele po končnem strjevanju zmesi, to je po 28 dneh.

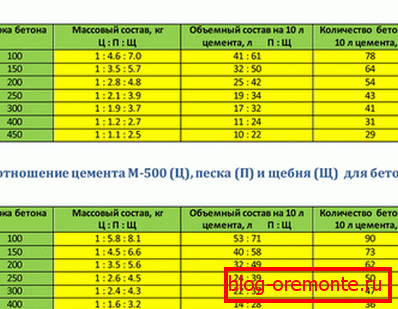

Delež za pripravo sestavka cementa M400 in M500.

Kot zaključek

Представленная инструкция позволяет получить представление о проведении проверки прочностных качеств бетонных конструкций не только при помощи специального оборудования, но и с использованием подручных средств. Однако самостоятельный метод даст возможность сделать лишь предварительную оценку характеристик (см.также статью &#171;Коррозия бетона: причины и меры противодействия&#187;).

Več informacij o nadzoru lahko dobite po ogledu videoposnetka v tem članku.
