Obdelava betonske mešanice: regulativni dokumenti, blagovne

Dobro je znano, da je beton razdeljen na različne stopnje tlačne trdnosti in odpornosti proti zmrzovanju. Obdelava betonske mešanice je parameter, na katerega je redko pozoren; Medtem močno vpliva na proces monolitnega betona. Spoznajte ustrezne terminologije in metode razvrščanja.

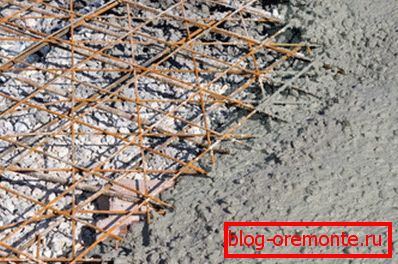

Obdelava mešanice je med drugim pomembna pri vlivanju monolita s tesno ojačitvijo.

Kaj je to?

Obdelava betona je lastnost, ki vpliva na njegovo sposobnost zapolnjevanja opažev poljubne oblike pod svojo težo. V zvezi z mešanicami tekočin se imenuje mobilnost; Za mešanice, ki ne morejo teči pod svojo težo, se uporablja drug izraz - togost.

Zanimivo: širjenje betona, spontano polnjenje plesni preprečimo z adhezijo delcev polnila med seboj in s stenami kalupa; v tem primeru je večji delec, večji je upor. Prispevaj k njemu kot veliko količino vode, cementa in posebnih dodatkov - plastifikatorjev.

Prisotnost ali odsotnost pore v debelini monolita je odvisna od mobilnosti raztopine. Pomanjkanje mobilnosti je delno izravnano s spajanjem in / ali vibracijskim polaganjem; Vendar pa ne omogočajo vedno znebiti kavitacij. Medtem bo 2 odstotka prostornine, ki ga zasedajo pore, zmanjšalo moč strukture za 10%; povečanje odstotka votline na 5% bo povzročilo 30-odstotno zmanjšanje moči.

Zdi se, da bi bila očitna rešitev izdelati samo in izključno mešanice visoke mobilnosti: navsezadnje so popolnoma pretočne, ne zahtevajo dolgočasnega bajenja ali energetsko intenzivnega vibriranja. Ni bilo tam: včasih je pretirana mobilnost škodljiva.

Vzemimo nekaj najpreprostejših primerov:

  1. Preveč premične mešanice se izlijejo skozi razpoke o opažnem opažu.
  2. Pri polaganju na drobljenem kamnu mobilni beton ne ostane na površini, temveč bo vstopil v notranjost.

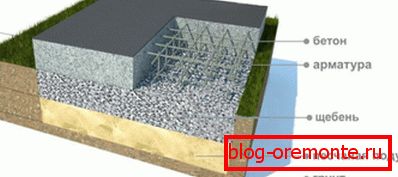

Prekomerno gibljiva mešanica bo šla na gramoz.

Regulatorni dokumenti

Parameter, ki ga zanima, vpliva na dva normativna dokumenta:

  1. GOST 7473-94 содержит общие требования к бетонным смесям и описывает их классификацию.
  2. GOST 10181.1-81 регламентирует методику испытаний смесей на удобоукладываемость и применяющиеся для этих испытаний инструменты.

Oglejmo si pogled na oba dokumenta.

GOST 10181.1-81

Začnimo s preskusnimi metodami. Njihov opis bo pomagal razumeti klasifikacijo betona z obdelavo.

Po GOST se domneva, da se mešanica preizkuša na enega od dveh načinov, odvisno od pričakovane gibljivosti ali togosti.

Vrsta mešanice Preskusna metoda
Premično Merjenje koničastega sedimenta
Težko Merjenje časa potiska mešanice skozi luknje naprave na vibrirajoči mizi

Zdaj - malo več podrobnosti.

Naprave

Прибор для испытаний на осадку конуса - усеченный металлический конус с воронкой, упорами и ручками (читайте также статью «Алмазная чашка по бетону – ее виды и особенности»).

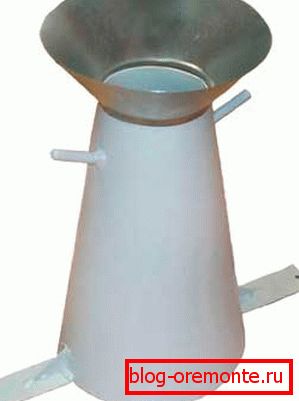

Videz naprave.

Za testiranje togosti mešanice potrebujemo dve napravi, od katerih je vsaka težja. Vibrotljiv je platforma, ki oscilira s hitrostjo 3000 nihanj na minuto in z amplitudo 0,5 milimetra. Sama merilna naprava je valja s stojalo in masivni kovinski disk s šestimi luknjami, ki spuščajo na palico.

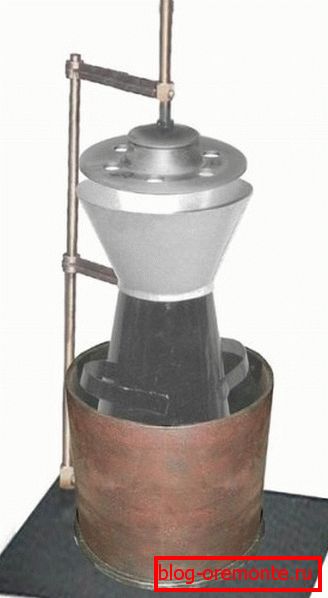

Naprava za testiranje togosti.

Preskusna metoda

V navodilih GOST za preskusno zaporedje je predpisano, da najprej preizkusimo mešanico z neznanimi značilnostmi osnove stožca.

Tehnika je zelo preprosta:

  1. Naprava je nameščena na ravno jekleno pločevino.
  2. Skozi tok je napolnjen z betonom za testiranje.. Zmes je nameščena v treh plasteh enake debeline z obveznim spojem vsake plasti. Metoda spajanja in orodje, ki se uporablja za to, so strogo regulirane: beton je treba na sloju predvajati 25 krat s prečko 16 in dolžino 600 milimetrov z zaobljenimi robovi.

Koristno je: če sem iskren, niti material niti površina niti dolžina palice skorajda ne vplivata na rezultat. Pri testiranju mešanice z lastnimi rokami lahko na primer naredite kos lesene plošče ali vezanega lesa in kakršen koli gladek kos armatur.

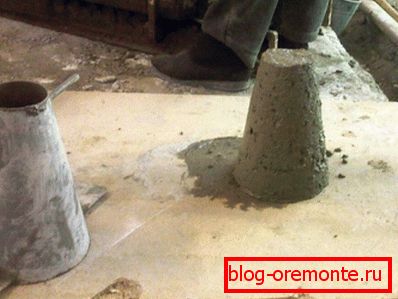

Shema iverne plošče je primerna tudi kot osnova.
  1. Lij je odstranjen.
  2. Presežek betona na ravni zgornjega odreza naprave odstranimo z lopatico.
  3. Naprava nežno, gladko gibanje brez tresenja odstranite in postavite naslednje. Standard določa tudi čas, ki ga potrebuje odstranitev naprave: od 3 do 7 sekund.
  4. Ravnilo z delitvijo, ki ne presega 0,5 centimetra, meri razliko med vrhom poravnanega stožca betonske mešanice in zgornjim rezom naprave. Posledica razlike je značilna za mobilnost mešanice.

Za večjo gotovost se preskus ponovi dvakrat. Rezultat je aritmetično povprečje med obema meritvama. Hkrati mora biti razporeditev med pridobljenimi merilnimi vrednostmi v določenih mejah odvisna od njihove absolutne vrednosti:

Osnutek konice Največje merilno območje
Do 4 cm Do 1 cm
5-9 cm Do 2 cm
Preko 10 cm Do 3 cm

Nujnost: za betete z grobimi zrnatimi (nad 40 mm) agregati se uporablja povečan stožec. Dobljeni z merjenjem s pomočjo rezultata se pomnoži s faktorjem 0,67.

Če je osnova stožca nič, se vzorec preskusi z napravo druge vrste.

  1. Naprava je trdno pritrjena na vibroplatformo. V skladu z GOST, mora biti v ta namen opremljen s prirobnico.
  2. Kot je opisano zgoraj, je v votlo valjalo naprave nameščen betonski stožec.
  3. Stojalo se zasuče tako, da se disk zavzame za položaj, ki je strogo nad stožcem, in ga pritrdi z vpenjalnim vijakom.
  4. Disk se spusti na površino vzorca, po katerem se hkrati vklopijo vibracije in začne se štoparica. Odštevanje se ustavi takoj, ko je cementna pasta pečena skozi katero koli od dveh šestih lukenj v disku. Rezultat v sekundah označuje togost mešanice.
Preskusna shema: 1 - vzorec po odstranitvi stožca; 2 - poravnani vzorec; 3 - količina padavin; 4 - disk, ki potisne vzorec na vibracijsko mizo.

GOST 7473-94

Ključni podatki, ki jih vsebuje ta dokument, so tabela, v skladu s katero je kakovost betona določena z njegovo obdelljivostjo.

Blagovna znamka Osnutki centimetrov Testi za togost, sekunde
Сверхжесткий бетон СJ3 100 ali več
SZh2 51 - 100
SZH1 41 - 50
Trdi beton W4 31 - 40
J3 21 - 30
M2 11 - 20
W1 5 - 10
Mobilni beton P1 1 - 4
P2 5 - 9
P3 10 - 15
P4 16 - 20
A5 21 - 25

Poleg tega standard določa zahteve za vodo, ki se uporablja za mešanje (mora ustrezati GOST 23732), sestavi mešanice in največji odstotek napak njenih komponent (za cement in mehčala - 1%, za agregate - 2%).

Uporaba

Kako stopnja betonske mešanice za obdelovalnost vpliva na tipična področja njegove uporabe?

Področje uporabe Priporočene blagovne znamke
Betonski blazine za podlage, talne estrihe P1, W1
Cestne in letališke pločnike, plošče s ploščatimi ojačitvami ali brez ojačitve P1
Podstavki s središči z zmernimi ojačitvami P1, P2
Masivni stebri P2
Horizontalne strukture z gosto ojačitvijo P2, P3
Vertikalne strukture z gosto ojačitvijo P3, P4
Talne plošče, cevovodi A5

Koristne stvari

  • Najpreprostejši način za povečanje mobilnosti betona je dodajanje vode temu. Vendar bo utrpela njeno moč; Takšna rešitev je primerna le za neobremenjene monolite.

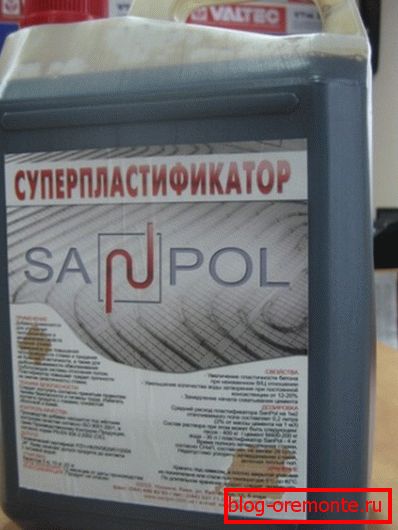

Na splošno je bolje uporabiti sredstva za plastificiranje.
  • Poleg posebnih dodatkov - plastifikatorjev, katerih cena se včasih izkaže za precej nepomembne, da bi povečali mobilnost raztopine, pogosto dodajo malo (približno žlico v žlico) tekočega mila ali detergenta za posodo.
  • Obdelava nosilnih konstrukcij z gosto ojačitvijo (zlasti njihovo rezanje ali vrtanje) je zelo nezaželena. Med drugim se hkrati krši okrepitev, ki naj bi bila zasidrana na robovih odprtine. Če se zaradi nekaterih razlogov ne moremo izogniti okvari armature, je lahko kompromisna uporaba valovite ojačitve, diamantno vrtanje lukenj v betonu in rezanje armiranega betona s kroži diamantov.

Groženje armaturne kletke vam omogoča, da brez dodatnega sidranja; Diamantno rezanje in vrtanje ne prekinjajo povezave med ojačitveno kletko in betonom zaradi odsotnosti udarnih vibracij.

Poleg tega bodo robovi lukenj in odprtin pri uporabi diamantnega orodja veliko natančnejši kot pri uporabi perforatorja in vlačilca.

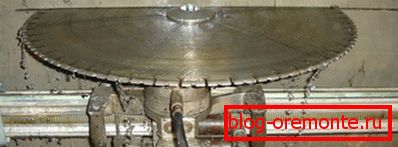

Fotografija vam omogoča, da ocenite kakovost robov reza.

Zaključek

Надеемся, что изучение нормативных документов и таблиц не показалось читателю слишком скучным. Как обычно, в прикрепленном видео в этой статье можно найти дополнительную полезную информацию (см.также статью «Заливка и упрочнение бетона на примере устройства пола: последовательность работ и правила технологии»).

Uspehi!
