Ogrevanje betonskih ogrevalnih žic: podroben pregled

Med različnimi tehnikami, ki se uporabljajo za postavitev temeljev in drugih gradbenih del v zimskem obdobju, pomembno mesto zaseda ogrevanje betona z žico PNSV. Uporaba te tehnologije ob upoštevanju vseh pravil vam omogoča, da ustvarite optimalne pogoje za utrjevanje utrjene cementne malte, tudi če temperatura okolja pade precej pod ničlo.

V našem članku bomo opisali, kako organizirati takšno obdelavo, kako izbrati žico za ogrevanje betona, in tudi, kaj morate upoštevati pri delovanju sistema.

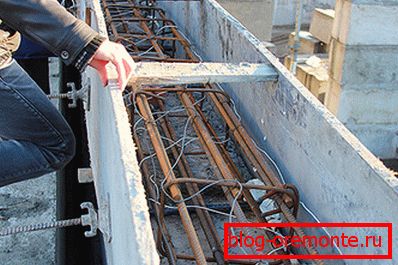

Prevodniki v ogrodju segrejejo raztopino za učinkovito utrjevanje.

Pregled tehnik

Da bi zagotovili pravilno utrjevanje betona, je potrebno, da celoten cement v malti reagira z vodo. Ta proces se imenuje hidratacija in moti se, če se vsa ali del vlage pretvori v led.

Da bi se temu izognili, uporabite različne načine:

  • Najprej z majhno količino dela lahko dodate komponente v rešitev, ki preprečujejo zmrzovanje. Pomanjkljivost te tehnike je nezmožnost takih dodatkov, da prenesejo hude zmrzali, pa tudi višje stroške dela.
  • Drugič, s kratkotrajnim hlajenjem lahko enostavno zagotovite visoko kakovostno toplotno izolacijo izlivane podlage ali druge podporne strukture. V tem primeru se uporablja oplata iz materialov z nizko toplotno prevodnostjo, na vrhu betona pa je prekrita z večplastnim polietilenom ali strešnim materialom.

Bodite pozorni! Različica te metode je tako imenovani "vroči termos" - preden vlije beton v opaž, beton segreje do 60-700Od takrat skrbno izolirani.

  • Za aktivno ogrevanje se pogosto uporablja metoda elektrode. V tem primeru so vodniki potopljeni v debelino raztopine ali pa se nahajajo na njegovi površini. Električno polje, ki je nastalo med prevodnimi ploščami ali palicami, daje del energije v beton in ohranja svojo temperaturo na visoki ravni.
  • Vendar pa je najučinkovitejša in praktična metoda uporaba posebnih grelnih kablov. Položijo jih v debelini betona, nato pa so priključeni na poseben transformator in segrejejo material. Cena vodnikov je sorazmerno majhna, ker je ta metoda priporočljiva za velike količine.

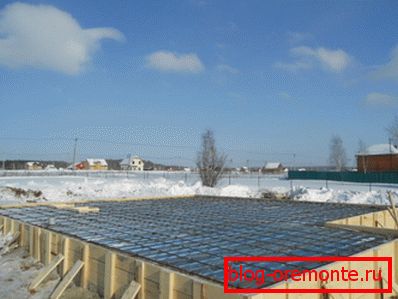

V zimskem času je možno betonirati le, če se ogreje.

Kot kaže praksa, je najučinkovitejša kombinacija načinov pasivnega varčevanja toplote in aktivnega ogrevanja betona. V nadaljevanju bomo podrobneje opisali podrobnosti tega postopka.

Tehnologija segrevanja kabla

Splošna shema

Pri delu v temperaturnih pogojih doseže - 400, žica za ogrevanje betona je skoraj edina možna možnost za zagotovitev utrjevanja cementa.

V tem primeru je proces ogrevanja organiziran na naslednji način:

  • Prvič, opaž ni nameščen na objektu.. Da bi zmanjšali izgubo toplote, je bolje, da ga naredimo iz izolacijskih materialov.
  • Potem je armaturna kletka nameščena v opaž. Posebne ogrevalne žice so pritrjene na armaturno kletko.

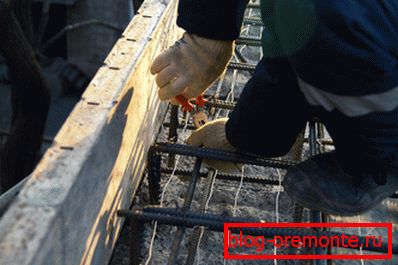

Vsi vodniki so priključeni na en sam sistem.
  • Dolžine žic so izbrane tako, da zagotavljajo najbolj enotno obremenitev na vsakem odseku. Vsi drobci so povezani z enim vodnikom, ki se nahaja izven opažnega dela.
  • Potem raztopino zlijemo in stisnemo.. V tem primeru je dovoljena vibracijska obdelava cementne mase, saj v nasprotju s spoji ne poškoduje prevodnikov.
  • Nato so povezovalni vodili povezani s transformatorjem navzdol.. V sistem se napaja električni tok, žice pa se postopoma segrejejo, kar preprečuje zamrzovanje tekočine v večjem delu materiala.
  • Delovanje transformatorja se ne ustavi, dokler beton ne pridobi potrebne moči.

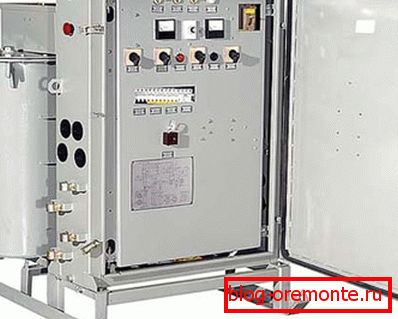

Napajalnik transformatorja

Procesna fizika

Kaj se zgodi v tem času v debelini rešitve?

  • Z odvodom toka sile in napetosti žica za ogrevanje betona postopoma povečuje svojo temperaturo zaradi precejšnje upornosti.
  • Del temperature se prenese v okolje in voda ne preide v trdno stanje, medtem ko ostane na voljo za cementno hidratacijo.
  • Prav tako zaradi odsotnosti ledenih kristalov v debelini betona ne nastajajo pore, zaradi česar je material heterogen in zmanjša njegovo moč.

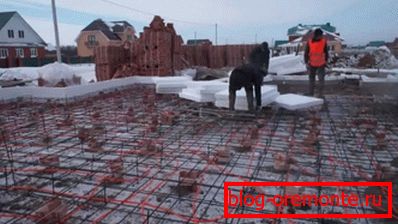

Toplota se prenese iz položenih žic v raztopino.
  • Dodatna prednost takega ogrevanja je povečana zanesljivost ojačitve: prvič, zaradi postopnega zmanjšanja razpoložljive vlage se zmanjša nevarnost korozije ojačitve, in drugič, enakomernejši beton na kovinskem okvirju.

Bodite pozorni! Rezanje armiranega betona z diamantnimi krogi vam omogoča, da preverite učinkovitost te tehnike: material postane bolj trpežen in ga ni mogoče obdelati z drugimi sredstvi.

  • Po doseganju konkretnih določenih kazalnikov učinkovitosti se ogrevanje ustavi. Navodilo priporoča postopno znižanje temperature, saj se le v tem primeru lahko izognemo razpokanju znotraj materiala.

Pravzaprav se to zgodi v samem procesu.

Če se odločite organizirati kabelsko ogrevanje betona z lastnimi rokami, vam močno priporočamo, da preučite naslednji razdelek. Seveda je treba spomniti, da bi za izvedbo teh del moral imeti ustrezno toleranco, zato bodo za tiste, ki nimajo "skorje" električarja, spodnja priporočila predstavljala uvodno naravo.

Metode organizacije dela

Izbira vodnikov

Ker je ogrevalna žica za beton osrednji element celotnega sistema, jo je treba izbrati zelo natančno.

Tukaj so pošteni naslednji vidiki:

  • Kot glavni ogrevalni vodnik je najbolj primerna žica PNSV z debelino jedra 1,2 ali 1,4 mm.

Bodite pozorni! V nekaterih primerih, in sicer pri ogrevanju velikih struktur, je dovoljeno namestiti sistem iz kabla PNSV s premerom 2, 2,5 ali celo 3 mm.

  • Jekleni vodnik, ki služi kot element, ki nosi tok, je lahko pocinkan - to pozitivno vpliva na učinkovitost ogrevanja, pa tudi na zanesljivost sistema.

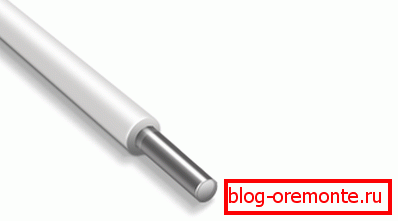

Pocinkani kabel PNSV v PVC izolaciji
  • Za zagotovitev učinkovitega prenosa toplote in za odpravo nevarnosti električnega udara jekleno jedro PNSV kabla mora biti pokrito s PVC ali izolacijo iz polietilena.
  • Ne uporabljajte kabla s polietilensko zaščito v ojačanih strukturah: pri moči ali pri dolgotrajnem obratovanju z največjo obremenitvijo obstaja nevarnost, da se bo polietilen talil, in kratek stik žice z ojačitvijo.
  • Hkrati je polivinilklorid pri nizkih temperaturah (-10 ° C)0C ali manj) zaradi zmanjšanja elastičnosti postane krhka in se zato lahko pojavi v fazi namestitve.
  • Poraba žice PNSV 1.2 je približno 50 metrov na kubični meter raztopine.

Pri uporabi kablov je treba upoštevati, da je obratovalni tok za prevodnik v debelini raztopine približno 15 amperov. V tem primeru je v zraku takšna trenutna moč preveč velika in najpogosteje vodi do izgorevanja dioda zaradi nezadostne učinkovite toplotne izgube.

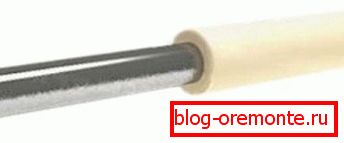

APV-4 kabel za hladne konce

Da bi se temu izognili, se ti "hladni konci" uporabljajo za povezavo prevodnikov v betonu s transformatorjem ali skupnim vodilom - žic večjega preseka, manj občutljivega na temperaturne obremenitve. Kot "hladen konec" se navadno uporablja metrov dolg odsek kabla APV-4, ki je povezan s preusmeritvijo PNSV s trakom x / b.

Shema polaganja

Namestitev prevodnikov se lahko izvede v skladu z eno od dveh shem.

V nadaljevanju opisujemo podrobnosti o dogovoru vsakega izmed njih:

  • Žica za segrevanje betona se razreže v enake dolžine (najpogosteje je 17 ali 28 metrov) in se zasukuje v spirale s premerom približno 40 mm, ki tvori tako imenovane niti. Pri spiralih z curlingom so najpogosteje uporabljali poseben stroj z električnim pogonom.
  • Pri povezovanju pod "trikotnikom" so vsi vodniki razdeljeni v tri enake skupine. Žice v skupinah so vzporedno povezane, nato pa so skupine pritrjene na tri točke. Iz vsake točke priključimo kabel na izhodni priključek transformatorja.
  • Nekoliko drugače porazdeljena žica pri povezovanju "zvezd". Vsake tri niti so združene v en voz, ki tvorijo "trojko". Vsi trije so povezani med seboj, in kot v prvem primeru se povezujemo s transformatorjem.
  • Za razumevanje topologije teh shem boste pomagali slikam, ki so podane v tem razdelku.

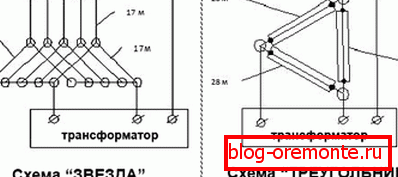

Povezovalni diagrami

Za lažje izračunavanje žic za segrevanje betonske raztopine lahko uporabite posebne kalkulatorje. Tudi nekateri primeri za najpogostejše razmere so podani v spodnji tabeli:

Vrsta transformatorja Premer PNSV "Star": število trojic s snopom 17 m "Trikotnik": število skupin niti z dolžino 28 m
SPB-40 1,2 14 3 do 8
1,4 12 3 do 7
SPB-80 1,2 28 3 do 13
1,4 24 3 do 11
SPB-100 1,2 35 3 do 16
1,4 29 3 do 14
380/36 za 6 kW 1,2 5 3 do 3
380/36 za 2 ali 2,5 kW 1,2 5 1 (tri niti)

Vgradnja ogrevalnega sistema

Proces nameščanja samega sistema je precej preprost:

  • Najprej gradimo opaž in postavimo armaturno kletko v njej. Navodila za urejanje opažev so navedena zgoraj.
  • Potem smo kabel PNSV odrezali v skladu z zahtevanimi volumni in od njega odprli spiralke za ogrevanje.

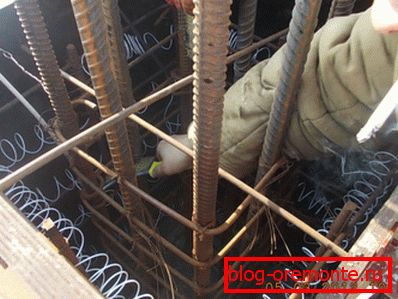

Foto zaznamki spiralni PNSV v opaž
  • Nato postavimo kabel tako, da je razdalja med sosednjimi vodniki najmanj 15 cm.
  • Pri oblikovanju krivine se prepričamo, da se vodniki ne zlomijo in ne moti integritete izolacijskega sloja. Priporočeni upogibni razmik je najmanj 25 mm.
  • Žice namestimo v armaturno kletko tako, da se pri izlivanju in vibriranju malte izognemo njihovemu premiku.

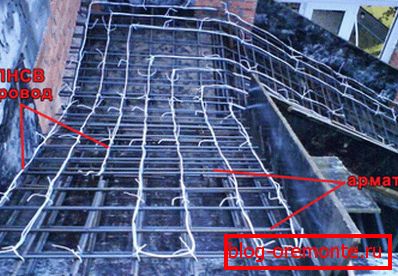

Druga metoda namestitve in pritrditve PNSV na ventil
  • Priključite konce vodila v skupine v skladu z izbrano montažno shemo (glejte zgoraj). Čiste robove vodnikov očistimo in jih pritrdimo na "hladne konce" s sukanjem, skrbno izoliranje kontaktne točke.
  • Hladne konce priključimo na transformatorsko postajo navzdol. Priporočamo uporabo SPB-40, TMOB-63, KTPTO-80 ali njihovih analogov.

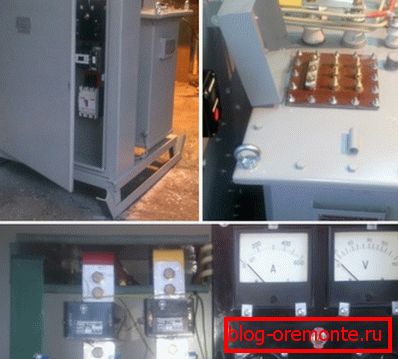

Priključitev žic na transformator

Bodite pozorni! Začetek preizkusa ogrevalnega sistema pred prelivanjem betona ni dovoljen, saj je zelo verjetno, da bodo vodniki izgoreli v zraku.

  • Za nadzor temperature postavljamo posebne cevi, ki bodo imele vlogo diagnostičnih vrtin.
  • Izvedemo strganje in vibracijsko kompaktiranje cementne malte, ki nadzira položaj in integriteto prevodnikov.

Za zmanjšanje stroškov električne energije za ogrevanje betona na vnaprej določeno temperaturo, strokovnjaki priporočajo, da zajemate temelj, ki se vlije s folijo. Plast kovinskega škropljenja bo imel vlogo toplotnega ščita, ki odraža infrardeče sevanje in prispeva k nadaljnji krepitvi površinske plasti.

Priporočila za uporabo

Proces ogrevanja se izvede v skladu s tremi postopki:

  • Takoj po izlitju se doda nekaj časa (do dve uri) v primarno nastavitev. Po tem je material prekrit z izolacijskim filmom in transformator se prične.
  • Prva faza se imenuje predgrevanje. Temperatura raztopine se postopoma dviguje na 70-800C (odvisno od projekta). Hkrati, da bi se izognili tvorjenju stresnih območij v betonu, se postopno spremenijo parametri toka, tako da ogrevanje ne presega 100Z eno uro.
  • Sledi najdaljša druga faza, v kateri nastane izotermalno segrevanje cementne mase. Istočasno se v vodnjakih nadzorujejo temperaturni pogoji: ogrevanje ne sme presegati 800C, sicer se lahko začne sintranje cementnih granul.
  • Predelava se izvede, dokler material ne doseže 70% moči, ki je del projekta. Trdnost se lahko določi bodisi z izračunom bodisi s pomočjo posebnih testov (včasih se za vzorčenje uporablja diamantno vrtanje lukenj v betonu).
  • Tretja stopnja je hlajenje. Trenutni parametri se spremenijo tako, da betonska temperatura ne pade hitreje kot 4-50Z eno uro.

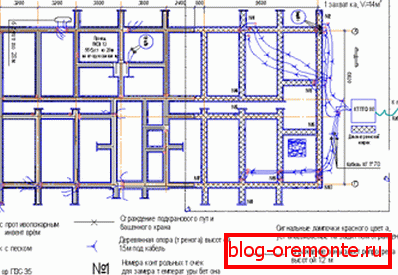

Delovna shema za priključitev grelnih elementov

Po zaključku te faze se "hladni konci" odklopijo iz transformatorja in razstavijo. Nadaljnja obstojnost poteka v naravnih pogojih.

Zaključek

Informacije o tem, kako ogrevati beton z žico PNSV, bodo nepogrešljive za vsakogar, ki namerava graditi hišo pozimi. Seveda je ta sistem precej strošek, vendar če ni veliko izbire, je bolje uporabiti najučinkovitejšo in cenovno dostopno tehnologijo za ogrevanje betona.

V vsakem primeru zgornji nasveti in videoposnetek v tem članku vsebujejo informacije, ki so zelo pomembne za mojstra, zato morate vzeti čas, da ga natančno preučite!
