Ojačane betonske pladnje: značilnosti, vrste, uporaba

Armirani betonski padec je montažni gradbeni element iz armiranega betona in je namenjen za gradnjo različnih tehničnih struktur: komunikacijskih in vodnih kanalov, žlebov vlečnih kanalov, odvodnih sistemov, ogrevalnih omrežij in različnih elementov podzemne in površinske komunikacije. Povedali vam bomo, kakšne vrste in velikosti ojačenih betonskih pladenj obstajajo, kakšne so njihove značilnosti in obseg.

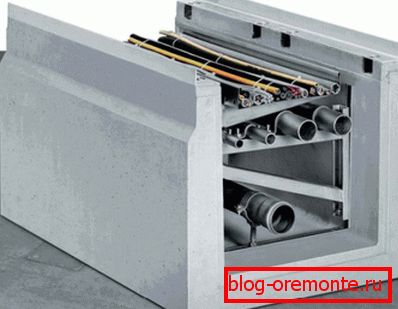

Armirani betonski pladnji za ogrevalne napeljave in kabli so potrebni za polaganje komunikacij in odvajanje vode.

Glavne značilnosti pladnjev

Velikosti in oblika

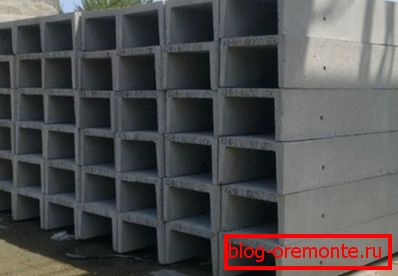

Na fotografiji - najpogostejša vrsta izdelkov.

Da bi razumeli, kaj so pladnji iz armiranega betona, jih morate podrobneje pretehtati. Če ne upoštevate nianse, lahko rečemo, da imajo ti izdelki prečni prerez v obliki črke U in podobni žlebovi.

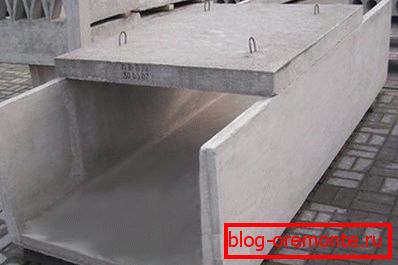

Izdelki imajo prečni prerez in obliko oblike, podoben žlebu.

V tem primeru je geometrijski odsek pravokoten ali trapezan, trikoten, eliptičen ali paraboličen. Za različne namene se uporablja en ali drug obrazec, odvisno od nalog, na primer v drenažnih sistemih se uporabljajo armirani betonski podlivni pladnji pravokotnega prečnega prereza in trikotni - za nevihtne kanalizacije vzdolž avtocest.

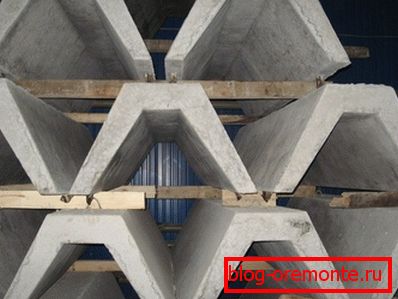

Profil profila je lahko drugačen.

Tudi v pladnjih proizvajajo posebno prekrivanje. To so armirane betonske ali kovinske plošče, ki služijo za zaščito komunikacij pred vdorom neželenih snovi in ​​predmetov ter preprečujejo zamašitev odvodnih kanalov in kanalizacijskih kanalov.

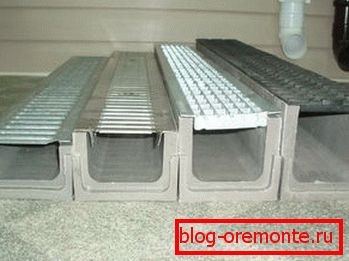

Dimenzije delov se razlikujejo ne samo glede na vrsto, temveč tudi znotraj iste skupine.

Velikosti pladnja se lahko razlikujejo. Odvisno od namena in blagovne znamke izdelka, lahko njihova dolžina, širina, debelina stene, višina in s tem volumen lahko spreminjata. Dolžina in širina se lahko razlikujejo od 25 do 50 cm na tri do šest metrov, višine od 6 do 160 cm, teže od 25 kg do 3 in več ton.

  Bodite pozorni! V skladu z GOST za proizvodnjo betonskih izdelkov imajo proizvodi lahko standardne velikosti in redkejše frakcijske vrednosti. Način pritrjevanja pladnja za dviganje kablov ali kljukic se lahko razlikuje.

Sestava in lastnosti

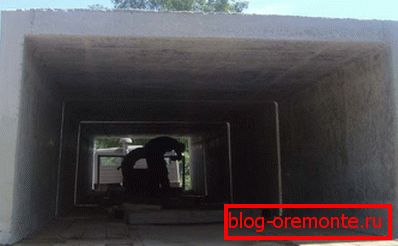

Obstajajo izdelki velikih velikosti.

Kot smo že omenili, so pladnji iz armiranega betona. V skladu z GOST 23009-78 je za izdelavo konkretnih podatkov treba uporabiti cementni beton, ki temelji na portlandskem cementu M400 in višji. Beton mora biti težek, gost, izdelan na gostih agregatih in ocenjen kot ni manjši od M300.

V proizvodnem procesu z uporabo tehnologije brizganja ali vibracijskega oblikovanja. Te metode vam omogočajo ustvarjanje materiala visoke trdnosti, dovolj natančne geometrije, dobre vodoodpornosti in odpornosti proti zmrzovanju, saj zbijanje betona močno izboljša njegovo kakovost.

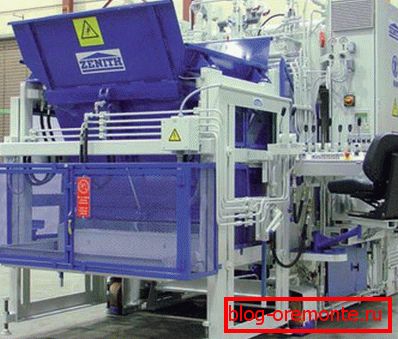

Sodobna oprema omogoča učinkovito kompaktno beton.

Jeklo razreda AI-AIII in tudi BP-I se uporablja kot ojačitev, premer prereza pa je treba vzeti najmanj 6 mm z vzdolžnim in ne manj kot 5 mm s prečno ojačitvijo. Proizvodnja pladnjev je urejena z regulativnimi dokumenti, katerih glavni je GOST 21509-85, priročnik ne pomeni, da bi si lastne roke.

  Bodite pozorni! Uporabljeni materiali in tehnologije nam omogočajo, da te izdelke pokrivamo z visokotrdnimi, vodoodpornimi in zmrzalnimi elementi inženirskih omrežij, hidravličnega inženiringa in gradbenih konstrukcij.

Sorte in namen

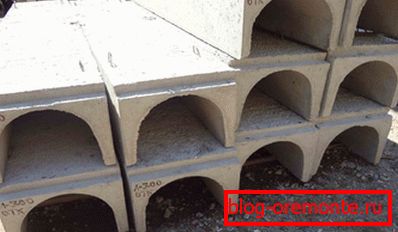

Obstaja veliko vrst JBL.

Najprej je treba reči, da je CBL razdeljen na tri glavne skupine:

  1. Odvodni betonski pladnji. Uporablja se za izgradnjo kanalizacijskih, kanalizacijskih in kolektorskih sistemov ter za namestitev različnih elementov hidravličnih konstrukcij in sistemov za preusmerjanje vode s transportnih poti;
  2. Cable pladnji. Namenjen je za vgradnjo kabelskih kanalov, polaganje komunalnih storitev, zaščito pnevmatik in različnih električnih, komunikacijskih, informacijskih omrežij in komunikacijskih kanalov;
  3. Betonski pladnji za ogrevanje omrežja. Uporablja se za zaščito cevi s paro in toplo vodo iz stika s talino in podtalnico, sedimentne tokove, tla in agresivne kemikalije. Razlikujeta se v povečani trajnosti in odpornosti na uničujoče vplive okolja.

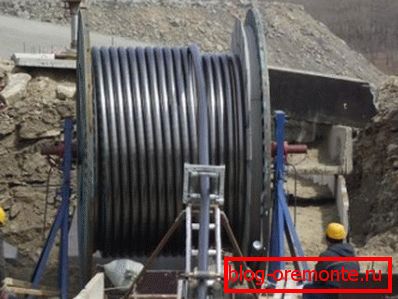

Polaganje kablov v ZhBL.

Poleg tega je razvrstitev po namenu:

  • Cesta. Služi za zbiranje in odvajanje vode iz avtocest, pločnikov za pešce, mestnih vozišč in parkirišč;
  • Železnica. Obstajajo interpeduktalne in interdushpalnye (MPL in MSL), namenjene odtekanju vode iz železnic;
  • Odvodnjavanje. Uporablja se pri gradnji nevihtnih kanalizacij, kot tudi za preusmeritev vode iz temeljev in zgradb stavb, prenese in izpusti na določena območja;
  • Odvodnjavanje. Uporabljajo se za preusmeritev vode iz gospodinjstev in kmetijskih parcel, organizirajo zbiranje in odstranjevanje viharjev in taline, izpust vode iz nasipov, pobočij, mostov itd. Tukaj je ločen tip - teleskopski pladnji, ki se uporabljajo za odvajanje tekočine iz nasipov in pobočjih, tudi na avtocestah in avtocestah;
  • Dež. So majhne in se uporabljajo za gradnjo žlebov za zbiranje vode na območjih, okoli hiš, po cestah in ulicah, pločnikih itd. So sestavni del nevihtnih kanalizacij in sistemov izboljšanja ozemelj;
  • Kabel. Kot že omenjeno, se uporablja za namestitev inženirskih omrežij;
  • Toplota. Cevi zaščitijo pred korozijo, tlakom v tleh, premikanjem tal, pa tudi s stikom z zunanjim okoljem in izgubo toplote.

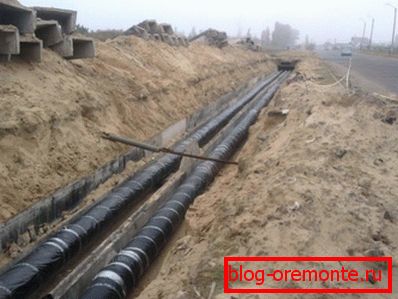

Uporaba izdelkov za polaganje ogrevalnih omrežij.

Cena izdelkov je odvisna od njihove velikosti, namena, vrste in oblike. To se lahko razlikuje od nekaj sto do več tisoč rublov.

  Bodite pozorni! Za udobje proizvajajo dodatne elemente, ki so namenjeni za izbiro dolžine kanala, v nasprotnem primeru bi bilo treba rezanje armiranega betona z diamantnimi krogi. Tudi deli imajo lahko različne tehnološke luknje v stenah ali na dnu, kar omogoča, da med namestitvijo ne uporabljamo vrtin za vrtanje diamantov v betonu.

Zaključek

Vhodni betonski pladnji in izdelki iz kablov so nepogrešljivi elementi drenažnih sistemov in kanalizacijskih sistemov, sistemov za vročo vodo in oskrbo z vodo. Uporaba teh izdelkov zmanjšuje stroške gradnje navedenih objektov in pospeši njihovo namestitev.

Videoposnetek v tem članku vam bo pomagal bolje razumeti funkcije programa JBL.
