Ojačane betonske proge - vse, kar morate vedeti o tej vrsti

Proga je del gradnje montažnih betonskih ali opečnatih konstrukcij, nameščenih v vodoravnem položaju in na podlagi nosilnih tramov ali palic. Elementi sami imajo tudi impresivno moč in se uporabljajo kot podpora za talne plošče ali tla. Obstaja ločen GOST za armirane betonske linije, v katerih so vse zahteve, ki jih morajo izpolnjevati izdelki, urejene.

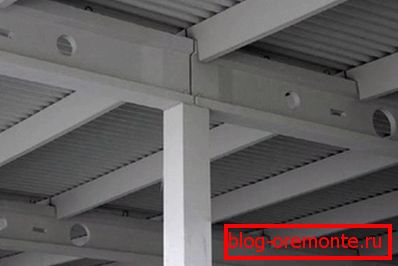

Na fotografiji - nosilci temeljijo na žarkih in izvajajo podporno funkcijo pri nameščanju tal in strešnih kritin

Glavne značilnosti te vrste gradnje

Vsi deli, izdelani v tovarnah iz armiranih betonskih izdelkov, morajo biti v skladu s standardi GOST 26992-86 "Armirani betonski obroči za premaze zgradb industrijskih in kmetijskih podjetij". Ta regulativni dokument opredeljuje, katere zahteve mora izpolnjevati vsak izdelek, medtem ko so urejeni številni kazalniki:

Moč Projektna obremenitev proizvodov mora biti najmanj 4000 kgf / m, kar omogoča uporabo elementov pri gradnji nosilnih sten.
Vrste odsekov Obstajata dve vrsti razdelkov: pravokotni in črtasti. V gradbenih referenčnih knjigah najdemo tudi Z-oblike in nosilce C, vendar predstavljajo kovinski profil in se ne uporabljajo kot elementi nosilnih konstrukcij.
Proizvodni material Uporabljen material je težki beton M250, za strukture dolžine 6 metrov ali več pa je treba uporabiti še močnejšo blagovno znamko M350.
Okrepitev Obstajata dve glavni vrsti armatur: nenapetostna, sestavljena iz prostorske armaturne kletke in stresa, ki je prednapetost armaturne palice in prostorskega okvira.
Namestitvene funkcije Pomembno je vedeti, da je teža izdelkov zelo velika in malo verjetno je, da bo namestitev mogoče izvajati z lastnimi rokami - potrebujete dvigalno opremo. Zaradi tega se teče redko v zasebnih stavbah.

Bodite pozorni! Ne zamenjujte voženj s skakalci. Jumpers se uporabljajo za podobne namene, vendar so njihove velikosti precej manjše, poleg tega pa niso namenjene za težke obremenitve in se ne morejo uporabljati v sistemih nosilnih konstrukcij. Proge so primerne za vsak namen: od ojačitve odprtin (še posebej velikih) do ustvarjanja dodatne trdnosti na mestih nosilcev armiranobetonskih plošč.

Teče so veliko večje in večje od skakalcev

Vrste poteka

Ločitev izdelkov, izdelanih po tipu oddelka. Obstajata dve glavni možnosti, od katerih vsaka podrobneje razmišljamo.

Elementi s pravokotnim prerezom

Iz imena je jasno, da ima ta vrsta izdelkov pravokotno obliko in je označena z oznako PR. Obseg njihove uporabe je precej širok, takšne elemente lahko najdemo na številnih stavbah.

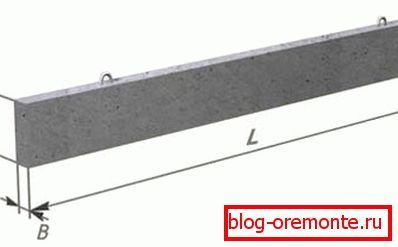

Vsak od parametrov je označen z latinskim simbolom, zaradi česar je mogoče vse osnovne parametre zlahka prepoznati z označevanjem.

Opazujemo glavne značilnosti te skupine izdelkov:

  • Uporaba težkih betonskih razredov zagotavlja visoko trdnost, kar omogoča uporabo prog na vseh industrijskih lokacijah.
  • Za modele sta dve glavni možnosti: trdna in rešetkasta. Druga možnost ima manjšo maso zaradi prisotnosti praznin in se najpogosteje uporablja za montažo na furnirje, ki se nahajajo v korakih po 6 metrov.
  • Prednapetost armaturnih palic se uporablja za povečanje moči.. V navadnih izdelkih se uporablja konvencionalni okvir.

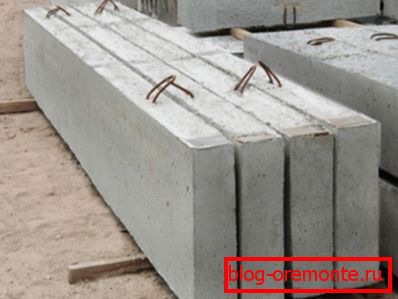

Nekatere možnosti imajo zelo veliko nadmorsko višino.

Ne pozabite, da so dimenzije armiranobetonskih nosilcev napisane v decimetrih, črka "T" pomeni, da je bil za izdelavo uporabljen težek beton. Če obstajajo dodatni dejavniki, so označeni tudi z oznako. Navodila za označevanje so enaka za vse proizvajalce, zato je pomembno poznati splošna pravila.

Primer. Razmislimo o izvedbi variante 44.3.5-4T, oznaka pomeni, da je element 44 decimetrov, debelina 3 in višina 5 Dm, konstrukcijska obremenitev 4 tone na meter, v proizvodnji je bil uporabljen težek beton.

Elementi s T-sekcijo

Takšni elementi se pogosto uporabljajo na območjih z visoko potresno dejavnostjo, saj lahko prenesejo udarce do 7 točk.

Za to skupino izdelkov lahko rečemo naslednje:

  • Visoka obstojnost materiala omogoča uporabo teče s pomembnimi temperaturnimi razlikami - od -40 do +50 stopinj.
  • Načrtovanje polic se lahko razlikuje, lahko je ravno (odlično za ravne strehe in strehe z rahlim nagibom) in poševno (ta možnost je primerna za strehe z nagibom 25 stopinj).
  • Posebne luknje s premerom 50 mm poenostavljajo nakladanje in montažo. Zdaj je mogoče premikati elemente ne le z žerjavi, temveč tudi z drugimi mehanizmi - nakladalniki, dvigala.
  • Če je potrebna večja zanesljivost, je treba kupiti izdelke s prednapetimi ojačitvami, njihova cena je nekoliko višja, vendar je tudi moč večja.

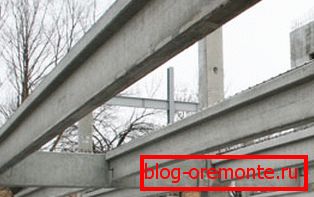

S pomočjo tee lahko ustvarite zelo trdno konstrukcijo.
  • Poleg tega se zatiči lahko razširijo iz elementa za dodatno varjenje strukture na druge elemente. Njihovo število in lokacija se dogovorita s stranko vnaprej.
  • Tudi za dodatno trdnost lahko pridejo iz podpornih dodatnih podpornih elementov. To možnost lahko dobite tudi s posebnim naročilom.

Zapomni si! Ne glede na možnost, ki jo izberete, je pomembno, da ga izdelamo v skladu z GOST. Ker bo podvržena velikemu stresu, mora biti kakovost na najvišji ravni.

Zaključek

Zagon je nepogrešljiv element za krepitev katere koli industrijske strukture, zato je tako pomembno izbrati najboljšo varianto glede velikosti in značilnosti. Videoposnetek v tem članku bo poudaril podrobnosti in funkcije.
