Ojačane kabelske pladnje: uporabite za polaganje komunikacij

Okrepljeni kabelski pladenj je dizajn, ki se uporablja zelo široko. Običajno se ti izdelki uporabljajo za predvideni namen - za polaganje električnih kablov in komunikacijskih kablov, v nekaterih primerih pa tudi za cevi majhnega premera.

V članku bomo govorili o glavnih vrstah armiranega betonskega pladnja in se posebej osredotočili na tiste, ki so najbolj primerni za reševanje našega problema.

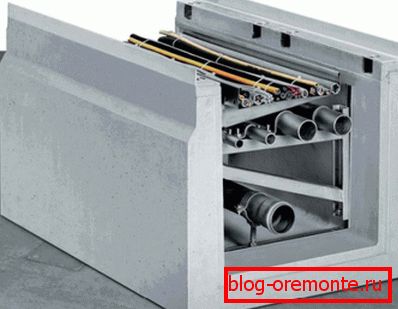

Za zaščito prevodnikov uporabite strukture iz trajnega betona

Glavne sorte pladenj

Pri opravljanju gradbenih del, pa tudi pri polaganju cest, je pogosto potrebno dodeliti območja, na katerih bodo potekala komunikacija - žice, cevi itd. Hkrati je pomembna naloga ohranjati celovitost postavljenih predmetov, zato se za njihovo zaščito uporabljajo različne strukture (ugotovite, kako na betonu v mrazu)

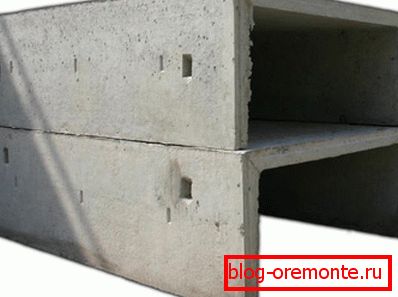

Elementi zbiralnega kanala

Najpogostejši izdelek v tem primeru je armirani betonski pladenj.

Danes v industriji in gradbeništvu se uporabljajo takšne sorte:

  • Izdelki za montažne kanale. Odlikujejo jih največje dimenzije, uporabljajo se za gradnjo drenažnih sistemov in nevihta. Za te strukture je značilna visoka trdnost in odpornost proti koroziji.

Bodite pozorni! Pri nakupu takšnih izdelkov je pomembno, da se pozornost nameni takšnemu parametru kot ceni. Pladnji, proizvedeni v tovarniških pogojih, so dražji, vendar se za njihovo izdelavo uporablja višji kakovostni težki beton, poleg tega pa so zaradi točnih dimenzij veliko bolje spojeni med seboj.

  • Teleskopske strukture. So trapezni proizvodi, ki so nameščeni v serijah več kosov na strani ceste, da bi zagotovili najučinkovitejšo drenažo. Za material je značilna nizka absorpcija vode, kar bistveno poveča življenjsko dobo takšnih pladnjev.

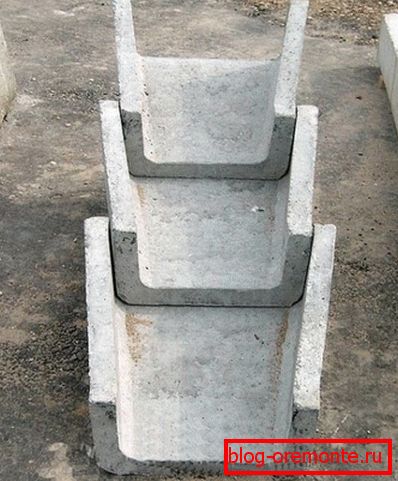

Foto teleskopski dizajn
  • Žlebovi. Montiran za učinkovito drenažo vzdolž roba asfaltnega tlaka. Ponavadi so nameščeni s pobočjem, tako da ne ovirajo gibanja toka. Za proizvodnjo se uporablja tehnika prednapenjanja armature in visokotemperaturnega sušenja, kar bistveno izboljša mehanske parametre.

Večino zgoraj navedenih sort uporabljajo izključno profesionalni gradbeniki. Talne in podzemne škatle za kabelske izdelke pa lahko namestite z lastnimi rokami. Razlikujejo se v manjših dimenzijah v primerjavi z vodnimi pretočnimi pladnji, vendar se hkrati ne strinjajo s trajnostjo.

V naslednjem poglavju bomo podrobneje pregledali to vrsto betonskih izdelkov.

Kabelski kanali

Oblikovanje in velikosti

Žlebovi za ožičenje so izdelani v obliki odprtih posod v obliki črke U.

Za njihovo izdelavo se uporablja:

  • Betonski razredi B15, B20 ali B25.
  • Jeklarsko ojačenje razreda A1 ali A2.

Ti proizvodi lahko prenesejo znatna nihanja temperature zaradi dejstva, da se pri njihovi izdelavi sestavi raztopine dodajo komponente, ki preprečujejo razpoke.

Pladenj in pokrov sam

Praviloma pri namestitvi komunikacijskih kanalov uporabljamo celotne izdelke, koristi v obsegu večine proizvajalcev pa so precejšnje število dodatnih elementov.

Velikosti kablov, ki se najpogosteje uporabljajo, so podane v spodnji tabeli:

Ime Teža, kg Dolžina mm Širina, mm Višina mm
LK3 270 1990 1100 150
LK4 220 1990 850 150
LK5 170 1990 600 150
UBK1A 275 1990 1000 160
UBK2A 175 1990 500 160
L 20-5 125 1990 500 160
L 20-10 275 1990 1000 160

Vendar pa je v nekaterih situacijah izdelek treba namestiti na določeno velikost. Hkrati se uporablja rezanje armiranega betona z diamantnimi krogi, ker je žleb material zelo vzdržljiv, poskusi obdelave z drugimi orodji pa vodijo k njihovi hitri obrabi.

Značilnosti uporabe

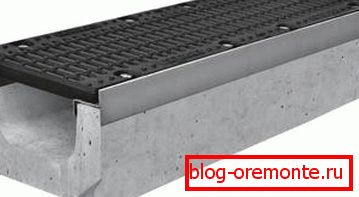

Model s pokrovčkom polimera

Kot že ime pove, navodilo priporoča uporabo takih izdelkov za polaganje kablov na tleh.

Zagotavlja naslednje prednosti:

  • Kabli so v ohišju, ki jih zanesljivo ščiti pred poškodbami zaradi mehanskih vplivov in vpliva vremenskih dejavnikov.

Bodite pozorni! Zasnova ohišja ne zagotavlja prisotnosti blokirnih elementov, saj obstaja nevarnost kraje. Iz tega razloga je zunanja vgradnja žlebov upravičena samo v zavarovanih območjih.

  • Če potrebujete dostop do vodnikov, preprosto odprite žleb. Seveda so plošče same zelo težke, vendar bodo še vedno precej cenejše kot pri namestitvi žic v jarku, pokritem z zemljo.
  • Nazadnje, na območjih s težkimi tlemi (permafrost, stožec, kamnit monolit) je to edini način za postavitev kablov.

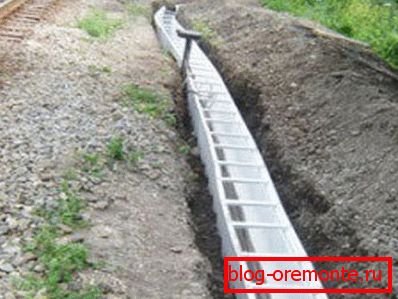

Pokop v tleh

Vendar pa so v nekaterih primerih takšne strukture pokopane v tleh.

Istočasno dobimo naslednje prednosti:

  • Prvič, vsa komunikacija je v relativno suhem prostoru brez stika z vlago v tleh. To prihrani denar z uporabo kablov z nižjo stopnjo zaščite pred vlago.
  • Drugič, olajša se priključitev več kabelskih linij. Za postavitev dodatne žice v pladenj se uporablja diamantno vrtanje lukenj v betonu.

Bodite pozorni! Izvrtane luknje, skozi katere poteka žica, je treba skrbno zapečatiti.

  • Nazadnje, z ustrezno organizacijo notranjega prostora (ločevanje žic glede na napetost in namen z uporabo predelnih sten in sistemov za montažo na steno) je poenostavljeno sortiranje. Strinjam se, da je lažje odstraniti pokrov iz betonskega pladnja in poiskati potreben kabel, kot pa kopati luknjo, s tem pa tvegati, da bi odvodnik zrezal z lopato ali bagrom.

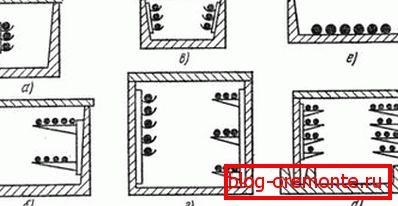

Razporeditev vodnikov v votlini žleba

Načeloma sta obe možnosti namestitve dovoljeni in se aktivno uporabljata v sodobni gradnji.

Zaključek

Железобетонные лотки для кабелей, несмотря на всю свою громоздкость, весьма полезны. Их использование дает возможность сохранить провода в целости, а также облегчает проведение манипуляций после укладки (см.также статью «Пластификаторы для бетона и другие модифицирующие добавки»).

Videoposnetek v tem članku vsebuje dodatne informacije o teh izdelkih.
