Ojačitveni konkretni koraki: regulativni dokumenti in

Ali obstajajo GOST za ojačane betonske korake? V skladu s tem, katere regulativne dokumente so poti in stopnice iz armiranega betona? Kako so nameščeni med gradnjo? Ugotovimo to.

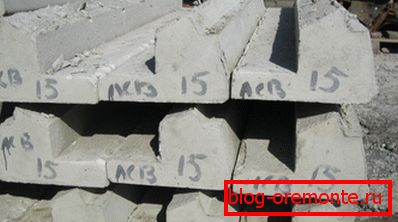

Koraki za lestve. Material - armirani beton.

Seznam standardov

Začnimo z regulativnimi dokumenti.

Koraki Proizvodnja je urejena s strani GOST 8717.0-84, sprejetega aprila 1984. Njeno delovanje se razteza na izdelke iz težkih, lahkih in silikatnih betonov, namenjenih za postavitev stopnic na trdnih podlagah znotraj in zunaj zgradb.
Marches, razlogi Letenje stopnic и площадки производятся по ГОСТу за номером 9818-85 из тяжелого и легкого бетона плотностью не менее 1600 кг/м3. Согласно тексту документа, продукция предназначена для устройства лестниц исключительно внутри зданий.

Koristno: GOST 9818-85 vsebuje tehnični opis ne samo marčev in stopnic, temveč tudi betonske plasti, ki se zanje proizvajajo posebej.

Standardi vsebine

Kaj pravijo dokumenti, ki smo jih omenili?

GOST 8717.0.-84

Obseg ojačenih konkretnih korakov, ki smo jih že omenili - znotraj in zunaj zgradb. GOST daje podrobnejšo opredelitev: dovoljeno jih je uporabljati zunaj ogrevanih stavb v klimatskih območjih z najhladnejšo petdnevno sezono s povprečno temperaturo -40 stopinj. Dovoljen je stik betona z agresivnimi mediji, ki omogoča uporabo izdelkov v proizvodnji (tudi pri podjetjih kemične industrije).

Koraki делятся на следующие категории:

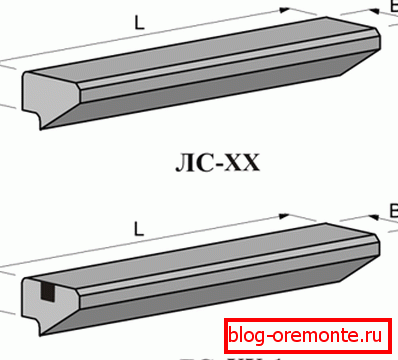

  • LS - glavni.
  • LSV - friza zgornja (sosednja stran).
  • LSP - obloga za blazinice.
  • LSN - dno friza.
  • LSS - ravna za pohodi.
Zdravila za stopala.

Glavni material za izdelke je armirani beton; vendar se lahko glavne LS stopnje do 1,5 metra dajo brez armiranja.

Najvišja kratkotrajna obremenitev armiranih betonskih izdelkov je 6 kPa ali 600 kgf / cm2.

Nujnost: konstrukcijska obremenitev ne upošteva lastne teže faze. Vendar pa je treba na trdni osnovi popolnoma prenesti na to osnovo, ne da bi naložili korak.

Standard določa, da so armirani betonski stopniščni koraki izvedeni z jeklenimi vdelanimi deli za pritrditev ograj. Kakor je bilo dogovorjeno s stranko, pa se hipoteke lahko zamenjajo z vtičnicami.

Poleg tega so ravne stopnice LSS zaključene s hipotekami za pritrditev na kosura (nosilne letve po maršu) širine 155-180 mm; za določen projekt je mogoče namestiti dodatne hipotekarne elemente.

Po potrebi so izdelki izdelani levo in desno - odvisno od smeri stopnic. Ta parameter praviloma vpliva le na mesto hipotek ali gnezd za montažo ograje.

Odvisno od projekta in v dogovoru s stranko, lahko korake dobite z montažnimi zankami ali brez njih. V drugem primeru je uporaba opreme za nakladanje s posebnimi prijemi implicitna: betonskih izdelkov ni mogoče obrezati.

Masivni betonski izdelki so običajno izdelani z montažnimi zankami.

Stopnice iz lahkega betona morajo imeti debel sloj debelega betona ali debelino, odporno proti obrabi, izdelanega iz sintetičnih materialov na njihovih obrazih.

Končanje zgornje površine znotraj standarda se lahko razlikuje.

Katere možnosti so možne?

  1. Gladki beton na navadnem cementu.
  2. Dekorativni beton - na belem, obarvanem cementu ali marmorju.
  3. Mozaični betonpridobljen z mletjem betona na ruševine iz marmorja in / ali na belih in barvnih cementih.

Kakšna je lahko velikost korakov stopnic?

  • Širina je od 900 do 2380 milimetrov.
  • Višina je od 100 do 168 mm.
  • Globina tekalne plasti - od 260 do 330 mm.

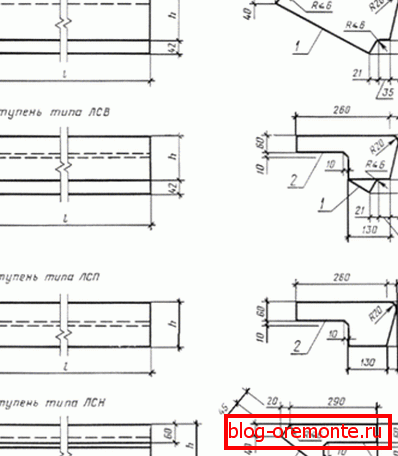

Več velikosti izdelkov.

Zloženi betonski zloženi koraki tehtajo od 45 do 187 kilogramov. Če niste izkušeni atlet športnik - očitno ni nujno, da premikate in namestite te izdelke z lastnimi rokami brez nakladalne opreme.

Različice modelov korakov so opisane v ustreznem regulativnem dokumentu - GOST 8717.1-84.

Označevanje

Sestavljajo jo alfanumerične skupine in vezaji med njimi.

  1. Prva skupina prikazuje vrsto faze in njene mere, zaokrožene na cela števila. Istočasno se ne prikaže višina 145 mm.
  2. V drugi skupini so črke B - za betonske glavne korake, L - za izdelke iz lahkega betona in C - za silikat. Ojačani betonski predprostorski koraki iz gostega betona, ki se nanašajo na vrste, ki niso BOS, niso označene z drugo alfanumerično skupino.
  3. V tretji skupini so prisotni:
  • Slike 1, 2, 3 itd., Ki kažejo prisotnost hipotek ali gnezd za ograje. Slika 1 ustreza oblikovanju, ki jo zagotavlja GOST 8717.1-84; druge številke se nanašajo na projektno dokumentacijo.
  • L črka L označuje levo izvedbo koraka (za stopnice z ograjo na desni strani).
  • D črka D pomeni gladko površino betona na belem ali obarvanem cementu, črko W - polirana površina mozaika. Gladki beton na navadnem cementu ni označen posebej v oznaki.

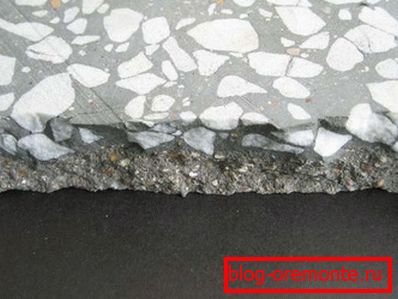

Beton z ruševinami iz marmorja.
  • M pomeni povečano odpornost proti zmrzovanju (možnost delovanja pri -40 ° C in manj). P - povečana gostota, ki omogoča uporabo izdelkov z nenehnim stikom z agresivnimi mediji.

Označevanje vzorcev

Vzemimo nekaj primerov in jih analiziramo.

LRB12-L-III Zgornja friza stopnja LSV je zasnovana za širino 1200 mm. Višina - 145 mm. Material je lahki beton. Površinsko polirani mozaik.
SL12.17 Tip - BOS (osnovno). Dolžina - 1200 mm, višina - 168 mm. Material je težek beton z gladko (nepolirano) površino obraza.

Tehnične zahteve

GOST za montažne stopnice in koraki z njimi nalagajo določene zahteve glede uporabljenih materialov in seveda kakovosti končnega izdelka.

  • Tlačna trdnost betona za zunanje stopnice ne sme biti nižja od stopnje B25. Za notranje lestve je dovoljena uporaba betona blagovne znamke B15.
  • Povprečna gostota svetlobe in silikatnih betonov ne sme biti manjša od 1800 kg / m3.
  • Za izdelke, namenjene za uporabo na prostem, v neogrevanih prostorih ali pri stalni relativni vlažnosti nad 60%, je ventil zaščiten pred korozijo. Metoda je navedena v projektni dokumentaciji.

Koristno: tradicionalno se uporablja za zaščito barv. Vendar pa je zdaj težko najti učinkovitejše sredstvo na trgu - pretvornik za fosfatiranje rje, ki ustvarja trajni film kemično pretvorjenih železovih oksidov na površino nerjavečega jekla. Cena materiala se začne od 200 rubljev / kg.

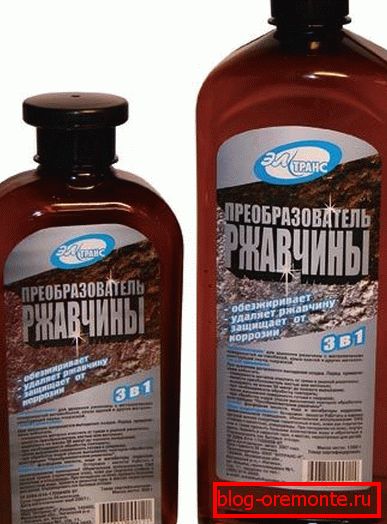

Pretvornik rje

GOST 9818-85

Standard določa proizvodnjo izdelkov naslednjih vrst:

Letenje stopnic Tip LM - ravne pohodi brez frieze stopenj. Tip LMF - rebrast, s frieze stopnicami.

Vnesite LMP - rebrasto s polizdelki (samo ali zgornji del).



Stopnice Tip 1LP - ravno, namenjeno za marčeve LM.Tip 2LP - rebrasta za marčeve LM.

LPF - rebrast, združljiv z marčami LMF.

BOB - rebraste platforme in platforme za marčeve LMP.

Zgornji robovi 1LN, namenjen za polaganje na navadnih in spodnjih stopnjah. 2LN zložen na zgornje etape in ploščadi.

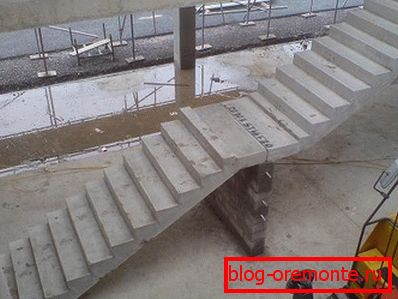

Na fotografiji - marches s polkopodatki.

Ocenjene obremenitve brez lastne teže so:

  • 360 kgf / cm2 za stanovanjske objekte.
  • 480 kgf / cm2 za javne stavbe in industrijsko gradnjo.

Vsi elementi se lahko izvedejo v levo in desno izvedbo.

Površinske možnosti se nekoliko razlikujejo od tistih, ki so bile obravnavane zgoraj, v prejšnjem standardu:

  1. Гладкая поверхность бетона na navadnem cementu.
  2. Zemeljska površina betona na belo cement, barvni cement ali marmorni prod.

Pojasnite: ta vrsta konča je dovoljena le za iztovarjanje in nadzemne gaze.

  1. Poleg tega so mesta lahko končana s keramičnimi ploščicami, kar zagotavlja največjo odpornost proti obrabi površine.

Označevanje

Она и здесь состоит из нескольких групп, разделенных дефисами (см.также статью «Шлакобетон – все, что нужно знать о данном виде материалов»).

Prva skupina prikazuje vrsto predmeta in njegove dimenzije. Na splošno sta dolžina in širina v decimetrih; za stopnišča, njihova višina je dodatno označena (projekcija na navpično ravnino).

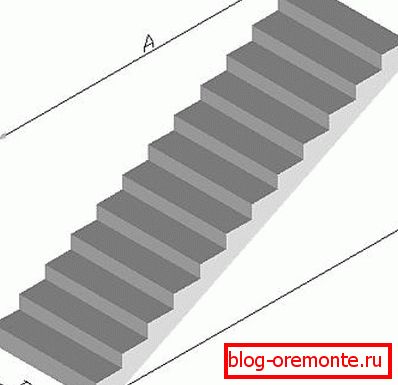

Oznaka označuje dimenzije A, B in H.

Nuance: za LMP pohod z eno zgornjo polovico platforme, je dolžina označena z dolžino marša z dvema poltopestema, ki pripadajo istemu tipu.

Črka B v prvi skupini pomeni, da se za zgornji zadnji korak spopadamo z zadnjo platformo ali z računom tekalne plasti.

Druga skupina vsebuje:

  • Za ploščadi in prog - izračunani tovor (slika 4 ustreza obremenitvi 360 kgf / cm2, slika 5 - 480 kgf / cm2).
  • Za drobne programe - levo in vrsto površine (š - polirani mozaik, odsotnost črk označuje gladko betonsko površino).

V tretji skupini so lahko prisotni:

  • Črka L, ki označuje levo izvedbo maršev ali platforme.
  • Koda za ploščico označuje prisotnost podpornih konzol. Pismo M je tehnološka odprtina za smetišče. Pismo Y - pridobite za podporo maršu.
  • V primeru LMP mara številka 1 označuje podolgovato zgornjo polovico platforme, 2 označuje podolgovato spodnjo polovično platformo, 3 označuje odsotnost spodnje polovice platforme.
  • W - ponovno polirana površina mozaika, K - obrnjena s keramičnimi ploščicami.

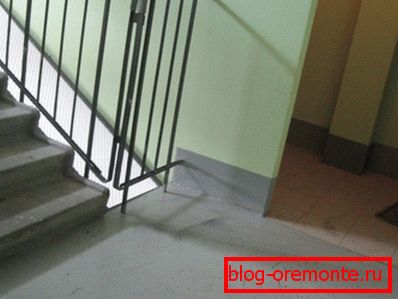

Gladka površina betona ni na etiketi.
  • Pismo C govori o povečani seizmični stabilnosti konstrukcijskega elementa lestve. Takšni izdelki se uporabljajo pri gradnji objektov, zasnovanih za 7-9 točk na Richterjevi lestvici.

Označevanje vzorcev

LM27.11.14-4L Marec LM z dolžino 2720 in širino 1050 mm. Višina navpične projekcije - 1400 mm. Izračunana obremenitev - 360 kgf / cm2. Površina je gladek beton.
1LN14.32-Š Na tekalni plasti 1LN dolžine 1350 mm s širino 320 mm. Površinsko polirani mozaik.

Tehnične zahteve

Nanašajo se na vrsto uporabljene ojačitve, abrazijo površine, kakovost betona in največje dopustne odstopanja v linearnih dimenzijah.

Namestitev

Kako so narejene armirane betonske stopnice, zloženi koraki in drugi elementi stopnic? Jasno je, da to delo redko poteka ročno z neobučeno osebo; je tudi jasno, da strokovni graditelj težko potrebuje navodila za vgradnjo.

Če je tako, bomo pozorni le na glavne točke.

  • Za poravnavo robov uporabljajo lesene predloge.
  • Vgradnja maršev in platform, izdelanih s pomočjo žerjava. Vrvice, pritrjene na pritrdilne zanke; v primeru njihove odsotnosti se uporabljajo jeklene objemke iz profilirane cevi.

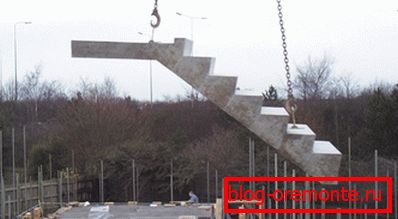

Marš dviga dvigalne žile.
  • Lapping do želenega položaja se izvaja ročno, vlačilci. Marš je prvi rob na spodnji ploščadi; zgornji rob je nastavljen na želeni položaj in je odlagan na ploščici cementne malte.
  • Koraki могут устанавливаться на косоуры как с помощью тяжелой техники, так и вручную.

Pojasniti: jasno je, da je mogoče ročno namestiti samo korake, ki tehtajo do 80-100 kg. Prenos in namestitev korakov s težo od 150 do 180 kg ni le problematična, ampak tudi nevarna.

  • Koraki укладываются вдоль марша снизу вверх. На край нижней ступени набрасывается песчано-цементный раствор, после чего сверху устанавливается следующий элемент лестницы. Проступи просто укладываются на раствор.

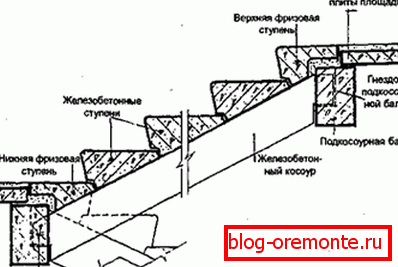

Shema sestavljanja pohoda iz vrste korakov.
  • Za izdelavo montažnih lukenj, ki niso predvidene pri izdelavi elementov, se uporablja abrazivno rezanje armiranega betona - betona z diamantnimi krogi, rebra - s konvencionalnimi rezalnimi kroglicami za kovine ali rezalnik plina.

Treba je upoštevati, da okvara ojačitve močno oslabi strukturo: taka sprememba je med gradnjo večnadstropnih stavb prepovedana. Diamantno vrtanje lukenj v betonu, skupaj z običajnimi vrtinami, se uporablja za izdelavo dodatnih vtičnic pri namestitvi ograj.

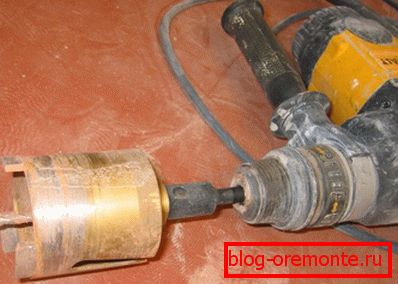

Majhne odprtine za komunikacije so izdelane s kremo iz diamantov.

Zaključek

Будем считать наше знакомство с железобетонными лестницами и производимыми для их сборки изделиями состоявшимся (см.также статью «Железнение бетона: способы, материалы, последующая обработка»).

Videoposnetek v tem članku bo kot običajno ponudil bralcu več informacij. Uspehi!
