Okrepitev elementov monolitnih armiranobetonskih zgradb:

Monolitna in okvirna monolitna konstrukcija v zadnjih letih se je opazno razširila. Poleg stanovanjskih zgradb se pri izgradnji zasebnih hiš vedno bolj uporabljajo monolitne armiranobetonske konstrukcije; Pogosto se ustrezno delo opravlja na podlagi špekulacij in intuicije, namesto znanja in izkušenj. Ta članek je naslovljen na tiste bralce, ki načrtujejo graditi svojo hišo z lastnimi rokami.

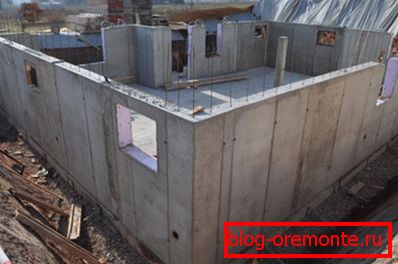

Gradnja monolitne koče.

Seznam monolitnih struktur

Torej, kakšne monolitne strukture so poplavljene pri izgradnji hiše?

Premakni se od spodaj navzgor.

  • Fundacija. Razmislili bomo o več možnostih za njegovo izvedbo: ploščo, trak in na dolgih pilotov z monolitnim grlom.
  • Stene.

Pojasniti: govorimo o nosilnih stenah. Neobremenjene predelne stene so praviloma izdelane iz poroznih materialov z visokimi toplotnimi in hrupnimi izolacijskimi lastnostmi: plin in pena beton, lupina kamnina, apnenec itd.

  • Prekrivanje.

V этом порядке мы их и рассмотрим. Однако вначале нам предстоит познакомиться с типами арматуры и материалами, применяющимися для армирования железобетона.

Vиды арматуры

Če zavržemo eksotične bambusove steble, ki se v glavnem uporabljajo pri nizkih gradnjah v azijskih državah, v suhem ostanku dobimo samo dva materiala.

Jeklo V абсолютном большинстве случаев применяется именно она. Исключительная механическая прочность сочетается с относительно дешевизной.  Dля армирования используются жесткие элементы (швеллеры, двутавровые балки, уголки, гладкие и рифленые стержни) и сетки - вязаные и сварные.
Sestavljen Natančneje, to ni ena stvar, temveč celotna skupina. Steklo, ogljikova ali bazaltna vlakna so napolnjena s polimerom - termoplastičnim (mehčanje pri segrevanju) ali termosetiranjem (ta skupina polimerov se pri segrevanju enkrat kemično preoblikuje in ostane stabilna, ko ponovno doseže isto temperaturo). Ključne značilnosti kompozitne ojačitve so majhna teža in korozijska odpornost.

Koristno je: v široki prodaji je mogoče izpolniti kompozitno ojačitev le enega tipa palice.

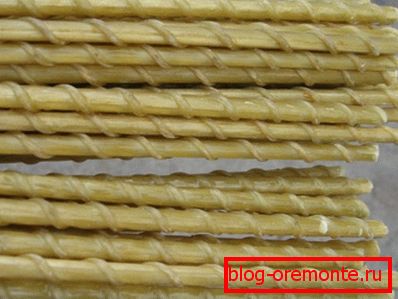

Polimerna sestavljena jedra na osnovi steklenih vlaken.

Katere vrste pribora se uporabljajo pri gradnji nizke gradnje?

V абсолютном большинстве случаев это рифленые стальные стержни. Их цена  делает сталь более чем конкурентоспособной на фоне композитных материалов; рифление обеспечивает хорошее сцепление с бетоном, а толщина (обычно 12-16 мм) - отличную прочность на разрыв. Нагрузки на сжатие воспринимает сам бетон.

Smooth ojačitev in očesa se uporabljajo manj pogosto.

Fundacija

Dавайте изучим общие принципы армирования фундаментов наиболее распространенных в частном строительстве типов (узнайте здесь, как происходит армирование газобетона).

Plošča

Za njegovo ojačitveno palico se navadno uporablja ojačana ojačitev s premerom 12 milimetrov. Upogibni obremenitve pod nosilnimi stenami so pomembne; če je tako, ima odločilna vloga dobro oprijem jekla na beton.

Kaj je vredno vedeti o tej vrsti temeljev?

  • Debelina plošče je odvisna od višine hiše in materiala, uporabljenega za gradnjo. Jasno je, da bo lesna hiša ustvarila veliko manjšo upogibno obremenitev kot opečna ali trdna betonska konstrukcija. Debelina plošče praviloma znaša od 15 do 30 centimetrov.

Nujnost: z majhno maso strukture je dovoljeno uporabiti ojačitveno mrežo s prerezom palic 6-10 milimetrov.

  • Okrepitev je vedno dvoplastna. V tem primeru spodnja in zgornja mreža med seboj nista tesno povezana; Dovoljena je samo uporaba rekvizitov, ki tvorijo vrzel želene velikosti.

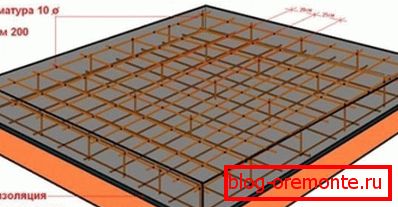

Struktura ploščice.
  • Кстати, о зазорах: решетка или сетка нигде не должны выходить на поверхность бетона. По краям между арматурой и опалубкой делается примерно 10-сантиметровый просвет; от нижней и верхней поверхностей плиты решетки отделяются слоем в 1,5 - 3 сантиметра. Dля создания соответствующих просветов используются подпорки из отожженной проволоки.
  • Armature niso varjene v rešetko, ampak so pletene z isto žarjeno žico.
  • Optimalni korak za ojačitev palic v plošči je 20-22 centimetrov. Če se uporablja končna mreža, je zmanjšana debelina žice nekoliko kompenzirana z manjšo velikostjo mrežnega očesa (15 cm).

Tape

Navodila za ojačitev okvirja traku v nekaterih točkah ponavljajo priporočila za podlago plošče:

  • Maska mora biti prisotna na vrhu in na dnu betonskega traku.

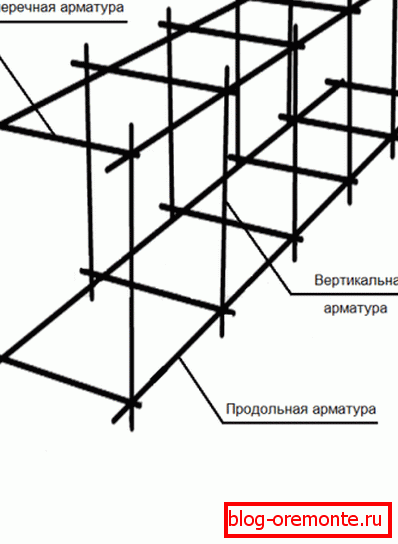

Nekaj ​​takega.

Почему? Vспомните: арматура воспринимает нагрузки на растяжение; сжимающее усилие воспринимает сам бетон. При неравномерной нагрузке и/или морозном пучении лента будет подвергаться изгибающему усилию (то есть в зависимости от его вектора будет растягиваться нижняя или верхняя часть фундамента).

  • Varjenje v tem primeru je nezaželeno: ogrevanje poslabša močne lastnosti jekla. Izjema je gradivo, v katerem je označena črka C (na primer, A500C).
  • Debelina betona, ki jeklo ločena od tal, ne sme biti manjša od pet centimetrov.

Obstajajo razlike.

  • Največja razdalja med vzdolžnimi ojačitvami ne sme biti več kot dvakrat večja od preseka elementa stavbe (stene ali stebri), ki ga podpira temelj in ne več kot 400 milimetrov.
  • Prečni in navpični elementi okvira so potrebni z višino temeljnice 150 mm ali več (to je skoraj vedno). V tem primeru se prečna in navpična ojačitev pogosto opravljajo ne po segmentih, ampak z enim upognjenim jarmom s premerom 6-8 mm.
  • Najmanjša razdalja med sosednjimi palicami (brez spoja segmentov) mora biti večja od njihovega premera in večja od 25 milimetrov.
  • Vogali, križni in T-profilni sklepi kletnih odsekov so nujno ojačeni tako, da ne tvorijo spoja dveh ločenih tramov, temveč en sam togo okvir.

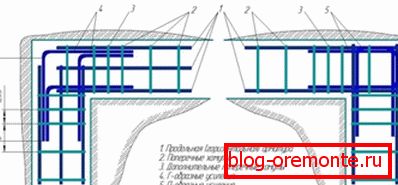

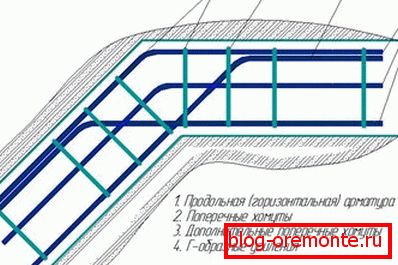

Primer okrepitve vogalov.Primer ojačevalnih okoliščin.Aрмирование тупого угла ленты. Vнутренний стержень каркаса подвязан к наружному стержню смежного участка.

Nasvet: najpreprostejši način, kako razumeti, kako bi morala biti armaturna kletka, je predstavljati vektorje vseh sil, ki delujejo na temelju (najprej mase hiše in zmrzali). Kjer je beton pod napetostjo, potrebna je ojačitev. Mesto armature mora biti vzporedno z vektorjem sile.

Pile

Kako pritrditi armaturno kletko na temelju na dolgih pilotov z monolitnim armiranim betonom?

Na tleh je optimalna razdalja od grla do nivoja tal le 100-150 milimetrov. Takšna majhna vrzel ne bo samo poenostavila segrevanja bazena, temveč tudi prihranila čas in trud med vlivanjem rešetke: pod njim je preprosto zaprt plast plastične pene, ki bo postala spodnji del oplaščenja in preprečila, da bi cementni gel prenehal iz tal.

Pipe se vlijejo z betonom razreda, ki ni nižji od M300 neposredno v tleh, v vrtinah, ki so izvrtane pod njimi. Opaž, in hkrati, hidroizolacijo ponavadi služi kot valjani kritinec. Ojačevalna kletka se spusti v cev pred prelivanjem.

Okenski okvir je običajno sestavljen iz vzdolžne valovite ojačitve s prečnim prerezom 12-14 milimetrov in kvadratnimi, poligonalnimi ali okroglimi trdnimi spoji s presekom 5-8 mm pravokotno na to.

Tu je armatura v celoti izdelana iz štrlečih 14 mm palic.

V идеале и здесь лучше использовать крепление вязальной проволокой; однако есть немалый шанс нарушить расположение элементов каркаса при штыковании, поэтому на использование сварки в этом случае профессиональные строители смотрят сквозь пальцы.

Pile so ojačane do polne dolžine. Obstajajo izjeme od tega pravila, vendar nimajo nič opraviti z nizko gradnjo. Dovolj je reči, da delna ojačitev pomeni premer pilote 700 mm.

Najmanjši premer kopita v skladu z veljavnimi kodami stavbe je 400 mm. Presek armaturne kletke mora biti manj kot 100-120 mm; za najmanjši premer in dvonadstropno hišo, v praksi zadošča 4 palice vzdolžne ojačitve s prečnim prerezom 14 mm.

Vzdolžne palice okvirja so vezane z ojačitvijo rešetke. Pomembna obremenitev v prečni smeri, povezava kupa in grla ne doživljata; vendar zmrzovanje lahko ustvari situacijo, kjer se bo obremenitev zdrsnila. Zato je tudi ta povezava okrepljena; ojačevalno vezje spominja na rešitve, ki se uporabljajo za trakove.

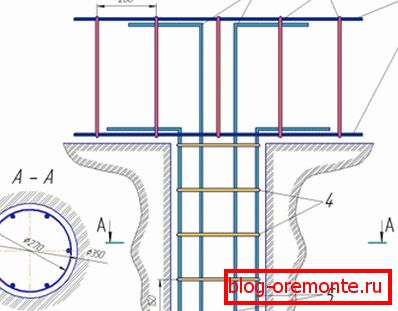

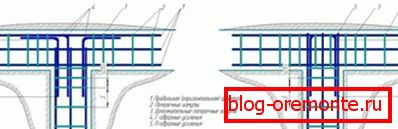

Усиление соединение сваи и ростверка. 1 - продольное армирование ростверка, 2 - поперечные хомуты ростверка, 3 - R-образное усиление, 4 - хомуты сваи,  5- продольная арматура сваи.

Kaj pa okrepitev same rešetke? Ima popolnoma enako obremenitev kot trakove; Če je tako, bodo vsa priporočila enaka.

Stene

Kako se izvaja armiranje armiranih betonskih zidov?

  • Ojačevalna kletka v tem primeru mora biti tudi dvoslojna, kar preprečuje upogibanje stene pod obremenitvijo v kateri koli smeri.
  • Основные нагрузки будут сжимающими, поэтому допустим минимальный диаметр продольной арматуры в 8 миллиметров. V малоэтажном строительстве допускается использование сеток из 8-миллиметровой проволоки.
  • Najvišji korak vzdolžne ojačitve je 20 centimetrov. Prečni (vodoravni) - 35 centimetrov.

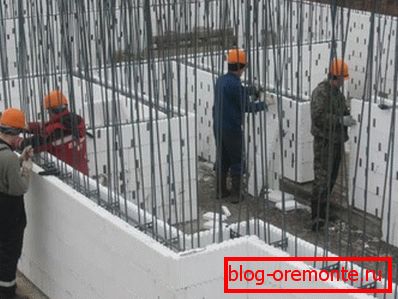

Na fotografiji - okvir armiranega betonskega zidu s stalnim oplaščenjem.
  • Prečna ojačitev mora imeti površino prečnega prereza najmanj 25% vzdolžnega preseka. Za premer vzdolžnih palic 8 mm je površina ojačanja prečnega prereza 0,25 x 3,14 x (8/2) ^ 2 = 12,56 mm2.
  • Konci armatur se sidrajo v betonu (seveda, ne da bi šli na njeno površino). Kako je to storjeno?

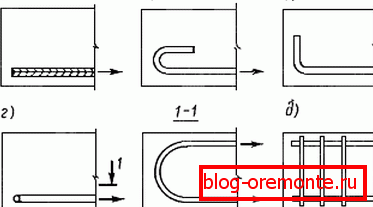

Sidranje vzdolžne ojačitve.
A Valovita ojačitev sama po sebi zagotavlja zadostno oprijem na beton.
B C-obliko v navpični ravnini se uporablja za gladke palice s premerom do 12 mm.
V При большем диаметре достаточную прочность к растягивающей нагрузке обеспечит R-образный изгиб.
R Pregib dolge palice v vodoravni ravnini (prav tako prikazan v projekciji 1-1) bo zagotovil najbolj zanesljivo pritrditev palice manjšega premera (8-10 mm).
D Druga možnost za gladko armiranje s premerom 14-16 mm - varjene povezave s prečkami istega odseka.

Prekrivanje

Характер нагрузок, испытываемых монолитными перекрытиями, сродни описанному выше случаю монолитного плитного фундамента (читайте также статью «Железнение бетона: способы, материалы, последующая обработка»).

Zato je podobnost ojačitvene sheme.

  • Okvir - dvoslojni, v spodnjem in zgornjem delu prekrivanja.
  • Минимальная толщина перекрытия - 150 миллиметров. V общем случае она берется равной 1/30 ширине пролета. Так, для пролета в 5,5 метра плита перекрытия должна иметь толщину 5,5/30=0,183 метра, или 18,3 сантиметра.

Nujnost: s širino 6 metrov ali več, je treba ploščo okrepiti s sorniki.

  • Dиаметр арматуры определяется расчетными нагрузками; минимум и в этом случае составляет 8 миллиметров. Шаг между стержнями - не более 20 сантиметров; допускается использование готовой сетки с ячеей в 15-20 см.

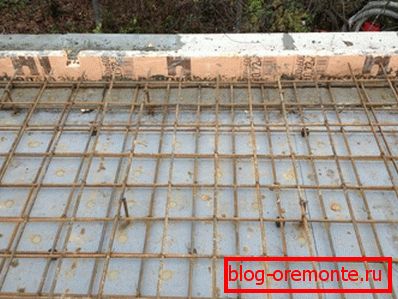

Okvir prihodnjega prekrivanja.
  • Zaščitna plast betona med površino in ojačitvijo je 15-20 mm.
  • Kadar je mogoče, se celotne palice uporabljajo v celotnem obdobju. Če to ni mogoče, so zgrajene s prekrivanjem 40 premerov. Torej, za palico s prečnim prerezom 10 mm je prekrivanje pri spajanju vsaj 40 cm.

Vнимание: сращивания смежных стержней располагаются вразбежку, со смещением друг относительно друга.

  • Na robovih plošče sta zgornja in spodnja mreža povezana z armaturo v obliki črke U. Na enak način se izboljšajo tudi robovi odprtin.
  • Če se predpostavlja, da bodo po nastavitvi prekrivne trdnosti nastale dodatne odprtine in luknje, ki zahtevajo razbijanje armatur, uporabimo samo valovite palice.

Koristno: diamantno vrtanje lukenj v betonu daje veliko več kot lukenj kot vrtanje s krono s pomočjo kladivnega vrtala. Z veliko velikostjo odprtine je dovoljeno rezanje armiranega betona z diamantnimi kroglicami in armiranje z navadnimi abrazivnimi tanki.

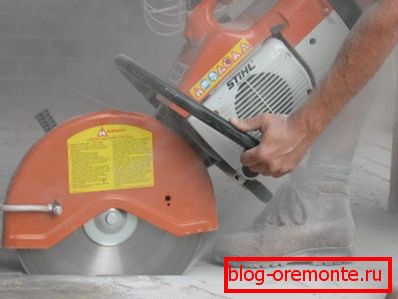

Rezanje z diamantno ploščo bo robove odprtine čim bolj gladko.

Zaključek

V рамках небольшой статьи нами затронуты лишь основные моменты армирования железобетонных конструкций и самые простые сценарии.  Dополнительную информацию читателю предложит видео в этой статье. Успехов!
