Opažni beton: glavne značilnosti, konstrukcijske lastnosti

Ste začeli graditi in nameravate narediti nekaj konkretnih konstrukcij z lastnimi rokami? V tem primeru ne morete storiti brez pravilno izdelanega oplaščenja. Povedali bomo o tej strukturi in o tem, kako si lahko v tem članku naredite sami.

Betonski polnilni opaž

Ključne značilnosti

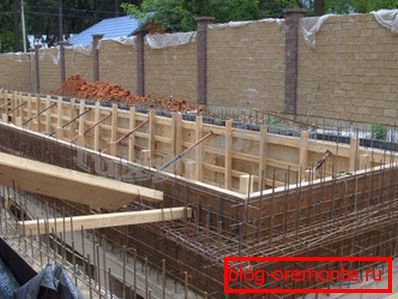

V foto - pripravi za izgradnjo bazena

Betonski opaž je montažna zgradba, izdelana iz posebnih ali ostankov materialov, namenjenih zapolnitev raztopine in tvorbe enega ali drugega betonskega izdelka. Osnova te zgradbe so oblikovalni elementi, ki so v pravilnem položaju s pomočjo posebnih podpor ali pritrdilnih elementov.

Pomembno: Ali ste vedeli, da je začetek uporabe opažev sega v čas starega Egipta? Obstaja teorija, da bloki za gradnjo piramid niso bili izklesani iz kamna, ampak so bili iz različnih geopolimernih betonov odliti v posebne zložljive oblike.

V dolgoletni zgodovini uporabe malt, ki vsebujejo gradbene cemente, je bilo razvito veliko različnih opažnih sistemov. Toda, kljub različnim spremembam, vse te strukture bolj ali manj učinkovito opravljajo funkcijo zložljivih oblik.

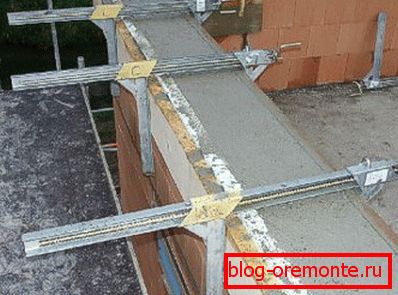

Na fotografiji je odstranljiv (zložljiv) dizajn z raztopino v fazi strjevanja

Montaža se izvede neposredno na gradbišču. Ob koncu betoniranja je obrazec razstavljen.

Če so med montažo uporabili posebne sestavne dele, jih pustite za kasnejšo uporabo. Če je bil obrazec zbran z improviziranega sredstva, katerega cena je nizka, po odstranitvi sestavnih delov se lahko odstrani kot gradbeni odpadek.

Pri konstrukciji nekaterih predmetov se uporablja fiksno opaž, ki se na koncu betona ne razstavi, ampak se uporablja skupaj z glavnim strukturnim elementom.

Zahteve za zložljive opažne sisteme

Opažni materiali za pene iz betona ali za gostejše in težje rešitve morajo ustrezati številnim zahtevam glede parametrov trdnosti, stabilnosti položaja v prostoru in natančnosti geometrijskih standardnih velikosti.

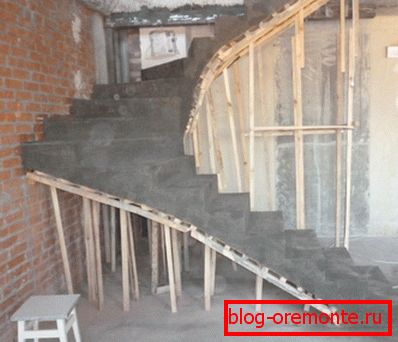

Končni rezultat, po oprijemu za stopnice iz betona odstranjene

Pomembno je razumeti, da bo kakovost sestavljanja oblike odvisna ne le od tega, kako pripravljena bo konkretna konstrukcija ustrezala konstrukcijskim parametrom, temveč tudi od tega, kakšna bo površinska struktura betonskega betona. Zato je pomembno strokovno pristopiti k pripravi materiala za vgradnjo montažnih oblik.

Izdelava opažev za betonske izdelke in monolitne betonske konstrukcije ureja GOST 52085-2003.

Vrste opažnih sistemov in njihova razvrstitev

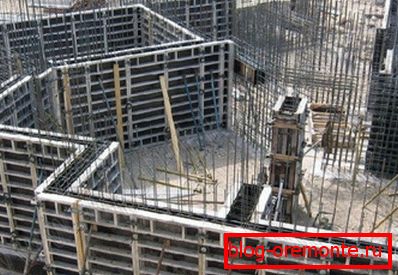

Pri fotografski pripravi za monolitno betoniranje sten.

Opažne betonske lestve in kalup za vlivanje drugih konstrukcijskih elementov so razvrščeni glede na različne značilnosti in parametre:

  1. Odstranljive in neodstranljive spremembe se razlikujejo glede na parametre zlaganja.

Spremembe odstranljivega tipa so postale razširjene tako v gradbeništvu kot pri gradnji stanovanjskih objektov z nizko rastjo. Nepremicljive modifikacije se navadno uporabljajo pri gradnji velikih industrijskih objektov, kjer kasneje opravljajo varovalno funkcijo.

  1. V skladu z namenom opaž je razdeljen na oblike za ulivanje sten, tal, stebrov, gredi dvigal, temeljev ipd.
  2. V skladu z uporabljenimi materiali so opažni sistemi lahko les, kovina in polimer.
  • Najpogostejši v posamezni gradnji so prejeli leseno opaž.

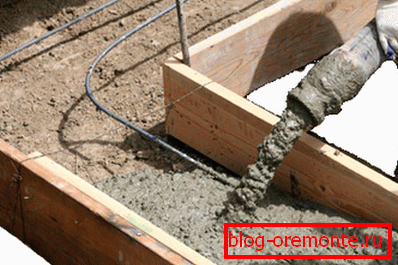

V foto-beton betonu v leseno oplato z vgrajeno armaturo

Takšne konstrukcije je mogoče postaviti tako z uporabo posebej kupljenega laminiranega vezanega lesa, kot tudi iz starih neželenih plošč.

Praviloma so vse lesene konstrukcije odstranljive, saj če je les ostal na že izdelanih strukturnih elementih, se bo gniloba začela s časom in les se bo strnil.

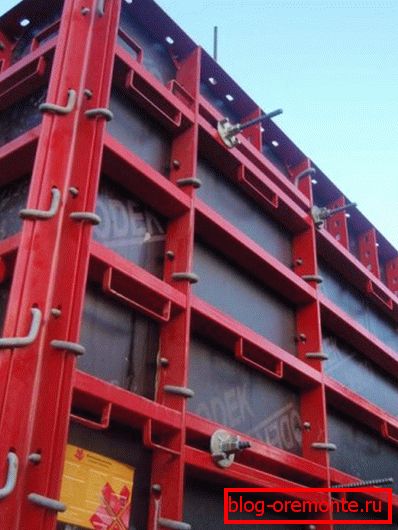

Kovinski kalup za litje tipičnih betonskih konstrukcij
  • Kovinski opaž je lahko odstranljiv in ne ločljiv. Takšne konstrukcije so izdelane z uporabo kovin, odpornih proti koroziji, in njihovih zlitin.

Cena teh obrazcev je veliko višja od stroškov lesenih analogov, kar je morda upravičeno zaradi trajnosti in preprostosti njihovega delovanja.

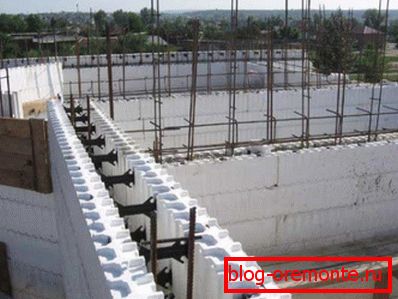

Polimerna konstrukcija za stensko gradnjo
  • Polimerna oplata - to je sorazmerno nova tehnologija, v skladu s katero se proizvajajo nepovratni sistemi, namenjeni za uporabo pri gradnji objektov v najbolj neugodnih podnebnih razmerah.

Najpogosteje so pri izdelavi takšnih oblik uporabljali polistiren, za katerega je značilna majhna teža in odpornost na prekomerno vlago. Mimogrede, toplotno izolirani opaž, ki se uporablja v zimskem betoniranju, je narejen iz polistirena.

Pomembno: Pritrditev opažev za monolitne betone je treba opraviti strokovno in z izjemno skrbnostjo. Zaradi nenatančnosti sestavljanja sistema se lahko oblikujejo vrzeli in nepravilnosti, kar bo negativno vplivalo na kakovost končnega betonskega blaga, nato pa boste morali izrezati beton z diamantnimi krogi.

Zgradbe

Industrijski opažni sistemi, ki se uporabljajo pri gradnji sten, so lahko tri vrste:

  • Sprememba okvirja, ki sestoji iz ščitov okvirja, zadrževalnih elementov in pritrdilnih elementov. V središču ščitov okvirja so bile ojačane rebra z ojačitvami kovinskih okvirjev.

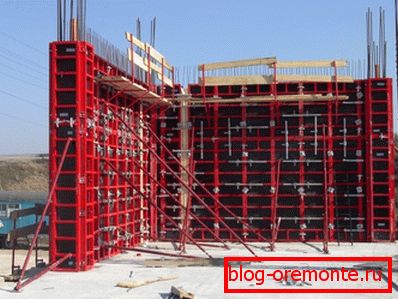

Na ogrodju foto okvirja

Opladna plošča se montira neposredno na podporni okvir, ki oblikuje in drži malto.

Posebni okvirji iz votlega profila se uporabljajo za preprečevanje deformacije koncev pri demontaži obrazca. Z uporabo kovinskih konstrukcijskih elementov ne samo poveča odpornost opažev na mehanske obremenitve, ampak tudi zmanjšuje čas, potreben za montažo.

  • Obloga žarka je struktura, ki temelji na tramih, ploščah, pritrdilnih elementih, podstavkih in vijaku. Zasnova je lahko izdelana iz lesa s plastičnimi ali kovinskimi namigi in napeljavami.

Sistemi se proizvajajo v industrijskem obsegu, zato so standardne velikosti nosilcev normalizirane, da se zagotovi medsebojna zamenljivost.

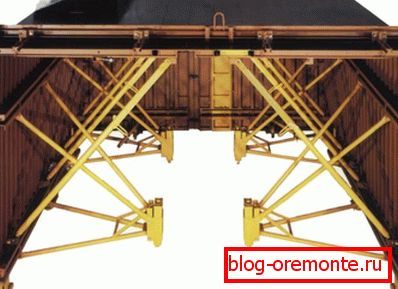

Jekleni oplati tunel tipa
  • Oplati predora so izdelani z uporabo polovic, sestavljenih iz vodoravnih in navpičnih plošč. Ta zasnova se uporablja za sočasno ulivanje sten in stropov v tipičnih predmetih. Montaža teh konstrukcij se izvaja z uporabo dvižne opreme.

Opažne gradbene tehnologije za podlago za livarske trakove

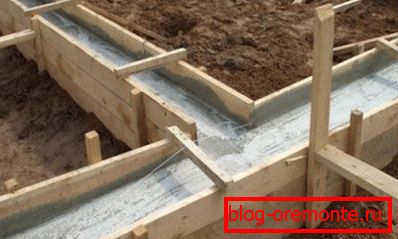

Zdaj, ko dobimo splošno predstavo o tem, katere oblike so za vlivanje različnih predmetov ali struktur, premislimo s konkretnim primerom, kakšno je navodilo za montažo opažev za postavitev trakov.

Izbira kasete kot primera ni naključna, saj je ta vrsta temeljev, ki se splošno uporabljajo kot enostavna izvedba.

V začetni fazi boste morali izbrati primeren material, ki naj bo tako trpežen, enostaven za obdelavo in relativno poceni. Cena materiala je pomemben dejavnik, saj je strošek oplaščenja na 1 m3 betona odvisen od tega.

Najboljša rešitev z vseh vidikov bi bila plošča s prečnim prerezom 100 * 25 mm. Prednost lesa je sposobnost hitrega sestavljanja plošč. Seveda so plošče širše, ki jih je veliko lažje sestaviti v plošče, vendar so stroški takega lesa večji.

Navodilo za montažo za ščite ni nič zapleteno. Določimo višino opažev, delimo to vrednost s širino plošče in dobimo število potrebnih plošč. Pri izdelavi betonskih oblik praviloma uporabljamo 5-6 plošč po naši izbiri.

Plošče, razporejene na tleh, medsebojno. Nato merite višino oklopa in odrežite drobce plošč za prečno montažo.

Te plošče položimo v vnaprej nameščene ščite. Vijaki so pritrjeni z vijaki.

Pomembno: Ne uporabljajte žebljev, saj pri odstranjevanju vijakov odvijte veliko lažje kot premagajte plošče.

Dimenzije ščita so določene tako, da je njegova višina 10-15 cm nad zgornjo točko načrtovanega temeljev.

Nato smo postavili ščite na širino izkopanega jarka v strogo pravokotnem položaju. Seveda bodo ščiti padli na stran, zato v tem primeru ne morejo storiti brez rekvizitov.

Zunanji rekviziti so narejeni iz ostankov plošč. Da bi to naredili, izmerite diagonalno razdaljo od vrha oklopa do tal.

Na enem koncu varnostnega kopiranja je narejen 45-stopinjski rez. S tem namenom naslonimo ploščo proti ščitu in z drugim koncem ga pritrdimo na tla. Potem pritrdite varnostne vijake.

Na vrhu oplaščenja namestite podložke. Da bi to naredili, odrežemo deske po širini obrazca, ki po pritrditvi v korakih po 60 cm. Takšni oporniki preprečujejo širjenje ščita po betonu, ki se vlije v opaž med njimi.

Pomembno: Tudi pri fazi načrtovanja oplaščenja je potrebno predvideti možnost razporeditve tehnoloških lukenj za ureditev prezračevanja, vodovodov itd. Če se to ne bo pravočasno izvedlo, bo potrebno pozabiti diamantno vrtanje lukenj v betonu.

Zaključek

Sedaj veste, kakšni so prodorni opažni sistemi različnih vrst. Poleg tega imate splošno idejo o tem, kako je mogoče te strukture sestaviti z lastnimi rokami (izvedeti tukaj, kako in kako barvati beton).

Če imate kakršna koli vprašanja, ki potrebujejo pojasnilo, si oglejte videoposnetek v tem članku.
