Označevanje betona in izdelkov iz nje: naučimo se brati

Dešifriranje označevanja betona in izdelkov, ki temeljijo na njej, je zelo pomembno za tiste, ki načrtujejo samostojno gradnjo. Za razumevanje vseh intricacies nomenklature je vsaj zato, ker lahko na ta način prihranimo čas pri izbiri primernih materialov in zmanjšamo tveganje, da ne bomo kupovali, kar potrebujemo.

V našem članku bomo posredovali informacije o najpogostejših notacijah in številne nasvete o uporabi določenih materialov.

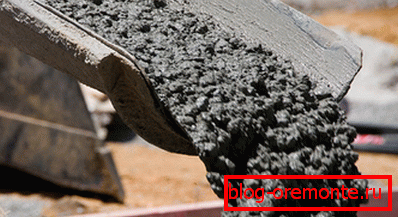

Za različne naloge so potrebne različne naloge.

Beton in njegove vrste

Materialni razred

Sama betona, ki se uporablja za reševanje številnih inženirskih problemov, je značilna dva kazalca - znamka ali razred. Oba kazalnika sta medsebojno odvisni in jih je zato mogoče uporabljati vzporedno. Za navigacijo v različnih materialih je vredno preučiti osnovna načela graditve.

Višja znamka, večji je končni izdelek

Blagovna znamka je indikator, ki ustreza povprečni vrednosti konkretne trdnosti tlaka, izražene v kgf / cm2.

Bodite pozorni! Oznaka se izračuna za material, ki se je utrdil 28 dni v optimalnih pogojih.

Preskus trdnosti

Beton različnih razredov po GOST označujeta indeksi od M50 do M1000. Primeri uporabe najpogostejših vrst so podani v spodnji tabeli:

Material Značilnosti uporabe
M100 Uporablja se pri temeljnih delih kot podlaga: nanese se na umazanijo za niveliranje in pripravo za polaganje osnovnega sloja.
M200 Ena najpogosteje uporabljenih blagovnih znamk. Uporablja se za polnjenje tal in estrihov, pri oblikovanju temeljev, pločnikov, polagalnih stez itd. Tudi na osnovi tega materiala so liti izdelki, kot so rahlo natovorjene stopnice, nadvore, podstavki.
M250 V večji obstojnosti se razlikuje od prejšnje različice. Uporablja se za oblikovanje kapitalskih temeljev monolitnega tipa, pa tudi za izdelavo talnih plošč, ki imajo nizko obratovalno obremenitev.
M350 При производстве железобетонных изделий инструкция рекомендует использовать именно эту марку. Из бетона M350 отливают плиты, перемычки, балки, сваи, элементы дорожного покрытия и т.д.
M400 in M450 Za ta material je značilna najvišja moč. Sodeluje pri gradnji hidravličnih konstrukcij, nosilcev, stebrov in drugih objektov, ki se srečujejo z večjimi obremenitvami.
M500 (včasih M550) Najbolj trajna spojina tistih, ki se uporabljajo pri masi gradnje. Glavni namen je izdelava nosilcev in sten z zahtevami po zanesljivosti. Po strjevanju je praktično nemogoče obdelati, po potrebi pa se uporablja le rezanje armiranega betona z diamantnimi kroglicami.

Kot lahko vidite, so številni materiali precej veliki. Prav tako je treba opozoriti, da je konkretno treba izbrati v skladu z nalogo, saj se cena različnih blagovnih znamk precej razlikuje.

Diamantne vrtalne luknje v betonu - edina pot za visoko kakovostne podlage

Materialni razred

Параллельно с маркой используется также обозначение класса бетона (читайте также статью «Антисептик для бетона: особенности выбора и применения»).

Razred je značilnost trdnosti materiala, ki ima verjetnost vsaj 95%. Na primer, material, označen z indeksom B20, mora prenesti obremenitev 20 MPa.

Kot smo že omenili, sta znamka in razred povezana.

Če želite enega indikatorja prenesti v svoje roke, morate uporabiti formulo:

B = (M * 0,79) / 10, pri čemer:

  • B - razred materiala.
  • M - znamka betona.

Za večje udobje je bila razvita miza, ki označuje skladnost razreda cementa in najbližjega razreda. Spodaj je podan fragment te mize z najpogosteje uporabljenimi vrstami.

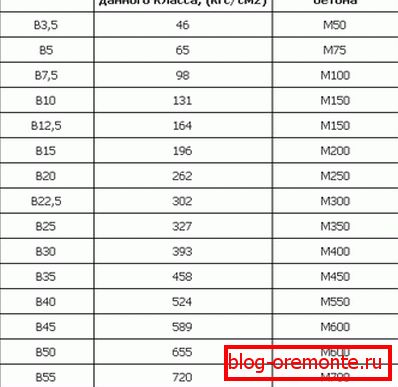

Ujemanje ocen in oznak

Armirani betonski izdelki in njihova nomenklatura

Poleg samega betona so označeni tudi izdelki, ki temeljijo na njej.

Najpogosteje se za njihovo oznako uporabljajo alfanumerični indeksi:

  • Kombinacija dveh ali treh črk označuje vrsto izdelka in njegovo konfiguracijo.
  • Številke prikazujejo linearne dimenzije predmeta: dolžina, širina (včasih del) in višina. Najpogosteje uporabljene vrednosti so v decimetrih - na primer, tako se opravlja označevanje armiranobetonskih pilotov.

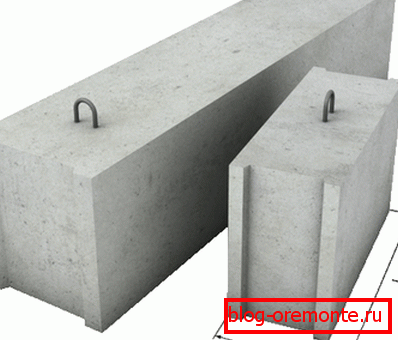

Splošne dimenzije izdelkov
  • Plošče so nekoliko drugačne. Poleg njihovih linearnih dimenzij označujejo izračunano obremenitev izdelka v tonah.
  • Označevanje armiranih betonskih nadstropij ima tudi več razlik. Poleg linearnih dimenzij označevanje označuje tudi dovoljeno obremenitev na delu in preden so črke dani digitalni indeks, ki prikazuje vrsto prereza.

Bodite pozorni! Če se žerjavi uporabljajo za žerjav, je zelo pomembno, da so na vsakem izdelku zanke. To dokazuje črkovni indeks "P", ki se postavi po številčnih oznakah.

Glavne vrste izdelkov, njihovi indeksi in značilnosti so podane v spodnji tabeli:

Skupina izdelkov Glavne sorte in njihovo označevanje
Temeljni bloki · Solid - FBS. · Z rezanjem za skakalce ali komunikacije - FBV.

· S prazninami na dnu - FWP.

Piles · Površina trdna - C. · Kvadratna votla - SP.

· Okrogla - SK.

· Piling školjka - WITH.

Talne plošče · Za prekrivanje tunelov in kanalov - PT. · Stanovanje - TAP.

· Navojni - PPP.

· Lahki - PBO.

Cestne plošče · Standardni - PDP · Napetost - PDN.

· Valovita - PDG.

· Letališče s površinsko grožnjo - PAG.

· Za stalne ceste - 1P.

· Za začasne pločnike - 2P.

Jumpers · Fasada - PF · L-oblike - PG.

· Kvadrat - PB.

· Plošče - PP.

Seveda je tu le informacija o najpogostejših izdelkih in njihovih glavnih tipih. Nomenklatura armiranobetonskih konstrukcij je zelo obsežna, zato morate pred začetkom dela skrbno preučiti celotno razpoložljivo območje.

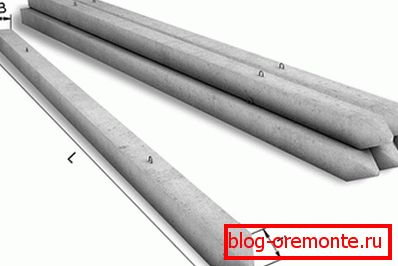

Fotografija kopitvenih kopov (v tem primeru C50.30-6).

Zaključek

Приведенная выше маркировка железобетонных изделий, а также информация о марках и классах растворов, применяемых в строительстве, являются весьма полезными для начинающего строителя. И даже если вы не планируете проектировать сооружение сами, полученные знания помогут вам проконтролировать работу нанятых специалистов (см.также статью «Удобоукладываемость бетонной смеси: нормативные документы, марки, методы испытаний»).

Zato morate natančno preučiti vse predstavljene podatke in si oglejte videoposnetek v tem članku.
