Posebne metode betoniranja: podroben opis možnih metod

Med gradnjo raznih predmetov včasih pride do določenih pogojev, pod katerimi običajne konstrukcijske metode niso na voljo ali so neučinkovite, v takih primerih pa se uporabljajo posebne metode betoniranja.

Zimski termos betoniranje

Te metode vključujejo:

  • oglaševanje;
  • sesanje;
  • kot tudi podvodno metodo betoniranja objektov, ki se uspešno uporablja v civilni in industrijski gradnji.

Pod tem bomo podrobneje razpravljali, poleg tega pa si lahko ogledate tudi videoposnetek v tem članku o tej temi kot dodatek k gradivu.

Opis

Kratek opis posebnih metod

Podvodno betoniranje
  • Če je v območju intenzivnega priliva podzemne vode potreben skladiščenje, rezervoar ali gradnja, je v takih primerih potrebna povišana gostota betonske konstrukcije.. To se doseže z ločenim betoniranjem z vibracijami: metoda vibracij, gravitacije in vibracijskega tlaka. Tukaj se malte za cementno pesek brizgajo med velikimi polnili, ki so bila predhodno položena v opaž, poleg tega pa se pri vibracijskem vbrizganju še dodatno uporablja vibracija, ki bolj kompaktira raztopino.
  • V tistih primerih, ko je potrebno delo opravljati pod vodo, na globini do 50 m, se z metodo VPT (navpični premik cevi) uporablja betoniranje,. Bistvo te tehnike je naslednja: beton se v vnaprej določenih oblikah napolni skozi cevi s premerom od 200 do 300 mm in se spustijo do samega temelja. Ko želite povečati debelino sloja, se cev dvigne, kar pomeni zmanjšanje števila delov.
  • Če globina ne presega 20 m, se v takih primerih uporablja metoda BP (naraščajoča raztopina), ki je lahko tlak ali tlak.. V ta namen ograjajo določen odsek in tam vrgajo kamne, kjer so v določenem intervalu nameščene jeklene cevi s premerom od 37 do 100 mm. Za te cevi, pod pritiskom ali brez nje (po gravitaciji) se vlije cementno-peskovna malta, ki napolni praznine med predhodno vrženimi kamni.
  • Tudi, če je potrebno zapolniti do globine največ 20 m, hkrati pa razred betona ne bo presegel B20, potem se uporablja tehnologija betoniranja, ki se imenuje polaganje s pomočjo bunkerjev. V takih primerih se betonska tla ali plošče spuščajo na dno rezervoarja kot podlago, malta pa je napolnjena z njimi. V tem primeru se med spustnim poljem in podnožjem ohranja najmanjša razdalja, ki omogoča izvajanje takšnega dela.
  • Na globini 1,5 m, ko je gradbeno območje dovolj veliko in razred betona ne presega razreda B25, se vrši ramljanje. To se naredi v majhnih ograjenih prostorih, saj je območje veliko, se rešitev prenese na spletno stran z uporabo cevi ali grabeža, ob upoštevanju minimalne razdalje do podlage. Tamping se izvaja enakomerno, da ne bi motili postopka nastavitve predhodno določenega odseka, in navodilo zahteva, da razdalja do vodnega ogledala ne presega 25-30 cm.
Tarketing

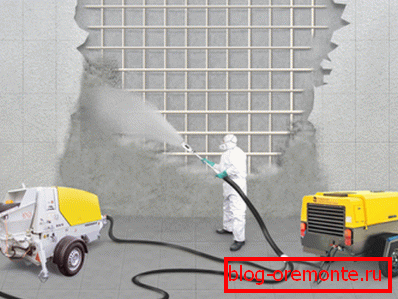

  • При нанесении тоннельной отделки, нанесении защитного слоя для предварительно напряжённых резервуаров, использовании пневмоопалубок, усилении и ремонте ЖБК и тому подобное, применяется «мокрое» и «сухое» торкретирование поверхности. «Мокрый» способ или пневматическое бетонирование подразумевает нанесение раствора на поверхность под давлением - сжатый воздух подаёт смесь в сопло, где так переходит во взвешенное состояние, после чего попадает на обрабатываемый участок. «Сухой» метод похож, только здесь в насадку подаётся сухая смесь, которая там размешивается водой, затворённой в сопле, после чего попадает на поверхность в виде раствора.
Betonska evakuacija. Fotografija
  • Za mejne strope, tla, loke, lupine, prostorske in vertikalne konstrukcije (membrane, stebri, stene, pregrade itd.) Se uporablja metoda evakuacije. Njegova bistvo je odstraniti iz stisnjene raztopine do 10% -25% vode, ki je bila zaprta z vakuumskim ščitom.

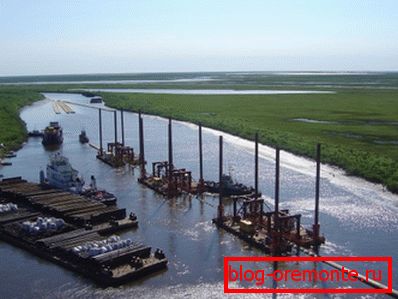

Podvodno betoniranje

Opomba Podvodna metoda je polaganje raztopine pod plastjo vode, kadar se drenažna dela ne izvajajo. Najpogostejši in produktivni se šteje za HWP.

Shema namestitve po metodi VPT: 1) VPT; 2) opaž; 3) postavljena rešitev

V tem primeru podvodno betoniranje - tehnologija navpičnega gibanja cevi vključuje delo na globini od 1,5 m do 50 m v jami, ki je ograjen iz tekoče vode.

Za urejanje takšne ograje lahko uporabite poseben prostorski opaž iz lesa, betonskih izdelkov, armiranobetonskih konstrukcij ali kovine, kot tudi vse večje lupine - piloti, pletene, žlebove in tako naprej. V tem primeru mora biti takšna konstrukcija neprepustna za cementno-pesceno malto.

Za prevoz mešanice do cilja se uporabljajo brezšivne jeklene cevi s premerom od 200 mm do 300 mm, linija pa ni trdna, ampak je sestavljena iz povezav dolžine 1-3 m.

Montirani cevovod je pritrjen na pipa ali vitla, ki so nameščeni za ograjo temeljev, medtem ko je lijak pritrjen na vrhu, da sprejme mešanico in spodaj, da se prepreči vstop vode, namestite ventil, ki ga je mogoče odpreti, medtem ko je na ploščadi. Eden takšnih cevovodov lahko služi mestu do premera 12 m.

Ko so cevi spuščene na osnovno ploščo in spodnji ventili so zaprti, se na vrhu napolnijo z betonom. Ko odprem ventil, se beton razprostira nad oplaščenjem, ki se dvigne nad robove spodnje povezave - to se zgodi pod stisnjenim prisilnim tlakom mešanice, dokler se nivo v cevi in ​​opažu izenači. Raztopino lahko napolnimo skozi kanal s pnevmatskim puhalom ali neposredno iz betonskega mešalnika.

Glede na debelino površine, ki jo je treba odliti, mora biti konec cevi v raztopini nenehno potopljena, kot to zahtevajo tehnološki predpisi za betoniranje: na globini 10 m - 0,8 m in na globini 20 m - 1,5 m. Kot vgrajena ploščad je napolnjena z raztopino, cevovod se dviga navzgor in se postopoma ločuje od nje po eni strani, hkrati pa je pomembno zagotoviti, da voda ne pride v notranjost.

Ko dosežemo zahtevano debelino mesta, je cev popolnoma odstranjena z mesta namestitve.

Ko je raztopina v skladu z metodo navpičnega premikanja cevi nameščena z vibracijami, potrebuje mobilnost, ki jo je mogoče meriti z vretenom 6-12 cm, če pa se to zgodi brez vibracij, bo potrebno 16-20 cm krčenja. Mešanica je narejena iz gramoza ali pa v njej dodam 2-3 dele drobljenega kamna, pri tem pa mehurček brez omejitve.

Da bi se izognili okoliščinam višje sile pri namestitvi nizov s prostornino več kot 200 m3 metodo navpičnega gibanja, za začetek pod vodo preskusne strukture se vlije. To so eksperimentalni bloki s prostornino 3 m.3, na katerem obstaja možnost obratovanja in kakovost betona, saj stroški takega testiranja prispevajo k dejstvu, da je končna cena nižja.

Shema namestitve po metodi BP: 4) transportna cev; 5) skiciranje kamna; 6) zaščitni rudnik; 7) je rešitev napolnila oris

Metoda naraščajoče raztopine ali BP je prikazana v zgornjem shematičnem diagramu: raztopina se pretaka v kamnito polnilo (drobljen kamen, gramoz) skozi predhodno nameščene jeklene brezšivne cevi s premerom 37 mm do 100 mm. Taka mešanica je lahko cement, cementni pesek ali cement z različnimi dodatki.

Rešitev zapolnjuje praznine med kamni, ki se dvigajo od spodaj navzgor - to premakne vodo in tvori betonski monolit - to se imenuje tudi metoda vbrizgavanja tlaka.

V takih primerih, ko se BP proizvaja v zaprtih rudnikih, so navpični prostori rudnika, ki so izdelani iz valjane kovinske železnice, kanala, tavrja itd., Vgrajeni v opažni prostor. Po tem se vlije velik kamen, nato pa se vse zgodi na enak način - rešitev razdeli vodo in pretvori strukturo v monolit.

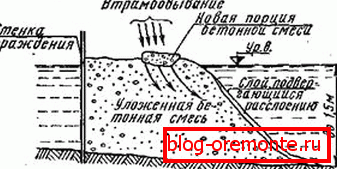

Metoda strain

Na globini 1,5 m za betoniranje objektov z veliko površino, kjer razred betona ni višji od 300, se uporablja način tampinga ali vibracij. V tem primeru mora biti sediment stožca približno 5-7 cm - raztopina se napaja skozi cev. Bodite pozorni na sliko - vidimo, da se vadba začne s podvodnim nagibom, pod kotom do vodoravnice 35 ° -45 °.

Tarketing

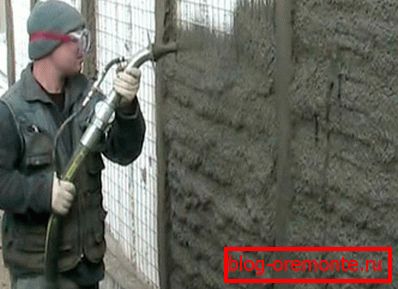

Streljanje stene z lastnimi rokami

Примечание. Tarketingм бетона называется технология струйного нанесения раствора на поверхность при помощи сжатого воздуха. При этом цементно-песочная смесь или торкрет могут укладываться, как в один, так и в несколько слоёв.

Ta metoda se običajno uporablja za krepitev površin konstrukcij, ki niso dovolj močne (tanke) stene - to so lahko enostranski oplati, rezervoarji, kupole in oboki. Poleg tega streljanje služi kot zaščita pred prodiranjem vlage v podzemne objekte (kleti, skladišča), za vgradnjo (tesnjenje) šivov in med popravilom in restavratorskim delom za odpravo napak.

Cementno pesek zmes pripravimo ločeno tukaj in s pomočjo kompresorja pod tlakom (stisnjenim zrakom) skozi cev, ki jo napolnimo v šobo, kjer voda istočasno teče iz posode - tudi pod pritiskom.

Получается, что увлажнённые частицы смеси вырываются из насадки со скоростью 100 м в секунду, ударяется о поверхность и прилипает к ней. При этом неизбежно возникают потери, так как не все частицы остаются на обрабатываемой поверхности - некоторые отскакивают и оседают на пол - их называют «отскоком».

Omeniti velja, da se stropi in stene postopoma pobirajo, v več plasti, medtem ko se tla lahko nanese na mešanico v polni debelini. Laboratorij določi časovni interval med uporabo streliva in ga določi s stopnjo strjevanja raztopine, to pomeni, da vsaka nova plast ne sme uničiti prejšnjega.

Ampak, da bi bila oprijemljivost optimalna, vrzel ne bi smela presegati časa polne nastavitve, sicer se bo odstotek povečanja povečal.

Evakuacija

Opomba Sesanje je postopek odstranjevanja proste vode in zraka iz ravnokar raztopine. To se naredi z zmanjšanjem tlaka, to je tvorjenja vakuuma za zunanje in notranje plasti strukture.

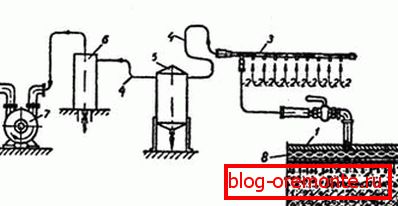

Shema enote: 1) vakuumski ščit; 2) priključne cevi za sesanje; 3) zbiralec; 4) avtocesta; 5) shranjevanje premične vode; 6) stacionarno shranjevanje vode; 7) vakuumska črpalka; 8) vakuumski votlini

Da bi proces hidravacije cementa potekal, je dovolj, da vsebuje samo 20% vode iz njegove celotne mase - vsa preostala mešalna voda služi za prenos nekaterih tehnoloških lastnosti, kot so elastičnost in mobilnost mase.

Težava je v tem, da voda v določenem prostoru zaseda določen prostor, ki tvori pore, zato po njegovem izhlapevanju ostanejo prazni prostori, kar zmanjša gostoto materiala. Zato se pri odstranjevanju zaprte vode in zraka na gradbiščih uporablja posebna metoda - to je mehansko odstranjevanje teh elementov iz sveže raztopine.

V ta namen je med malto in betonsko oplato tanka votlina opremljena s tkano in tkano mrežico, iz katere črpalka črpal zrak. Tam zaradi neenakomernega tlaka mešalna voda začne teči skupaj z zrakom iz betona, ki se nenehno izčrpava, kot je prikazano na zgornji shematski sliki.

Zaključek

Na koncu bi rad opozoril na tiste, ki iščejo betoniranje po metodi zamrzovanja - ta metoda ne obstaja! V mrazu je polaganje betona, v katerem se uporablja električno ogrevanje, pri čemer gre za grelno oplaščenje, infrardeče sevanje, elektromato, kot tudi anodno ali žično (PNSV) ogrevanje s stopničastim transformatorjem.
