Pravila za ogrevanje betona. domača uporaba

Za civilno, industrijsko in obrtno (domače) gradnjo pri nizkih temperaturah obstajajo različni načini ogrevanja betona, ki ne dovoljujejo prenehanja dela v zimskem času. Takšni pomožni postopki omogočajo ne le nadaljevanje montažnih del na hladnem, ampak tudi povečanje stopnje strjevanja raztopine, zlasti z dodatkom posebnih pospeševalcev za strjevanje.

Spodaj bomo govorili o takšnih metodah na splošno in še posebej za enega izmed njih (najbolj priljubljenih), v tem članku pa vam bomo tudi prikazali videoposnetek na temo električnega ogrevanja betona.

Nalivanje betona pri minus temperaturi

Vse o ogrevanju

Katere metode se uporabljajo za ogrevanje

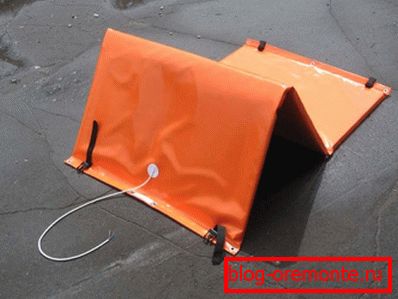

Electromat
  • Najbolj primitivna metoda prelivanja malte v zimskem času je ureditev nad platformo najbolj navadnega šotora iz celofanskega filma z lastnimi rokami, kjer lahko na sredini namestite gorilnik s pištolo ali toplotno pištolo. Metoda je zelo preprosta, le da jo lahko uporabljamo le na predmetih z majhnim območjem, zato je težko zgraditi takšno kupolo nad navpičnimi strukturami.
  • V takšni situaciji je nekoliko lažje uporabljati električne preproge, ki preprosto pokrivajo območje prelivanja, tako da regulator nastavite v želenem načinu, odvisno od zunanje temperature zraka.. Toda tudi tukaj obstaja resna pomanjkljivost - pri izlivanju velikih površin je neprimerno uporabljati elektromotorje, poleg tega pa se lahko le prevlečene prevleke iz armiranega betona pokrijejo s podstavki, ne pa tudi stenami, nosilci ali stebri.

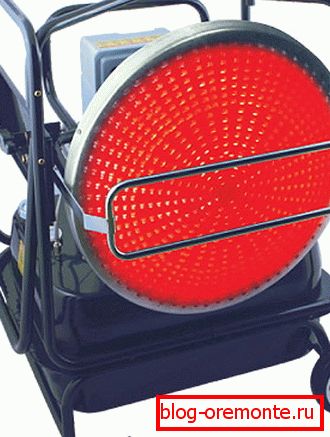

UV oddajnik
  • Ultravijolična montaža betonskega ogrevanja je morda najbolj primerna za vse obstoječe, saj ne vključuje stika z raztopino, toplotna intenzivnost naprave pa je preprosto nadzorovana z razdaljo med UV-emiterjem in objektom. Druga prednost te metode je sposobnost ogrevanja konstrukcij katere koli konfiguracije in v kateremkoli položaju (horizontalno in navpično) in opaž ni ovira. Vendar se ta metoda uporablja redko - zahteva veliko število grelnikov.

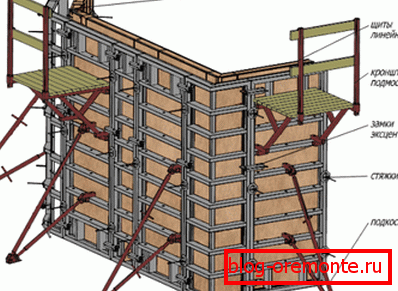

Ogrevani opaž
  • Druga metoda izdelave monolitnih armiranobetonskih konstrukcij v zimskem času je uporaba ogrevanega oplaščenja, velja le za vertikalne armirane betonske konstrukcije (stene, predelne stene, nosilci). To je zelo priročno, saj so ščiti tukaj ponovno uporabni, zato jih je treba zamenjati z grelnimi elementi in to je precej preprosto. Glavna pomanjkljivost takega oplaščenja je zelo visoka cena, ki pa se plača, kadar se pogosto uporablja.
Ogrevanje z elektrodami
  • Za ogrevanje elektrode v armiranobetonskih konstrukcijah se uporablja armatura ali žica s presekom od 8 do 10 mm in transformatorjem navzdol, vendar je ta metoda bolj primerna za vertikalne armirane betonske konstrukcije. Tukaj niso ogrevane elektrode, ampak vlaga med njimi (dvostopenjski kotlov deluje na isti princip), le tukaj je razdalja med zatiči od 60 do 100 cm - vse je odvisno od temperature zraka. Glavna pomanjkljivost je, kljub svoji preprostosti, zelo velika poraba energije (ena elektroda porabi okoli 45-50A), zato se stroški gradnje povečujejo.



t? C med prelivanjem Napetost (V) Razdalja med elektrodama z zatiči (cm) Prejeta moč (kW / m3)
1 2 3 4
-5 55 20 25
63 30
75 50
-10 55 10 3,0
65 25
75 40
85 50
-15 65 15 3,5
75 30
85 45
95 55
-20 75 20 4,5
85 30
95 40

Ogrevanje mize

  • V tem primeru vzdržujemo želeno temperaturo, jo preverimo vsake dve uri in v ta namen vnaprej izdelamo posebne vodnjake.. Med segrevanjem raztopine se takšno testiranje opravi vsako uro. Med prehodom celotnega procesa morate stalno spremljati stanje obrokov in stikov.

PNSV žični in step-down transformator

Opomba PNSV (jeklena žica za izolacijo iz jekla) ima drugačen prerez in se uporablja enkrat. Po strjevanju mase, ostane tam za vedno.

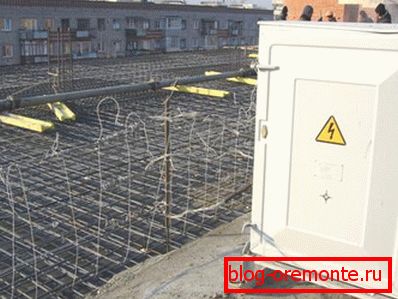

Uporabite transformator navzdol

Zgoraj omenjene metode ogrevanja betona niso tako priljubljene kot tiste, o katerih bomo razpravljali zdaj - uporaba žice PNSV kot grelnika in prestavnega transformatorja za pretvorbo električne energije. Bistvo te metode je, kot sledi: kabel se položi v zanke na mestu prelivanja raztopine, njegov prečni prerez pa bo odvisen od kapacitete transformatorja in zunanje temperature (v stavbi), kjer se opravlja delo.

Glede na temperaturo zraka se obremenitev na zanke napaja iz transformatorja navzdol in začne segrevanje, vendar se struktura betona ne spremeni, vendar se stopnja utrjevanja malte močno poveča.

Premer jedra v mm 1,2 2,0 3,0
Ohm / meter 0,15 0,05 0,02

Odpornost PNSV je odvisna od preseka žice

Bodite pozorni! Pred polaganjem PNSV je nujno preveriti celovitost žice in njegove lupine. Dejstvo je, da se nadzor betonskega ogrevanja izvaja samo glede na temperaturo in žice same v primeru izgorevanja ni mogoče zamenjati, saj je popolnoma potopljena v raztopino (poleg tega pa lahko njegovo zapiranje povzroči požar). Zato je za takšne namene bolje uporabiti nov material.

Napetost transformatorja (kV) Odsek (mm2) ne več Armirani beton (armaturna kletka) Dolžina PNSV (m) Armirani beton (armaturna kletka) Dolžina PNSV (m)
10 1,1 + 9,95 - 8,4
15 1,1 + 22,85 - 18,9
20 1,1 + 39,8 - 33,6
10 1,4 + 18,9 - 15,5
15 1,4 + 42,6 - 34,93
20 1,4 + 75,6 - 32,09
10 2,0 + 54,6 - 46,18
15 2,0 + 123,8 - 103,0
20 2,0 + 218,2 - 184,7
10 4,0 + 148,57 - 373,0
15 4,0 + 1009,0 - 841,0
20 4,0 + 1974,0 - 1495,0

Tabela optimalne dolžine zanke za različne žične dele in vrste betona

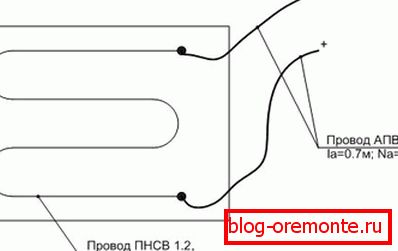

Shematski diagram ogrevanja betona

При укладке ПНСВ инструкция требует, чтобы на этом месте не было никакого мусора, который может повредить оболочку, что в свою очередь, приведёт к короткому замыканию и перегоранию кабеля (как мы уже говорили - заменить его невозможно). Кроме того, при создании петли недопустимо делать резкие изгибы и оставлять «барашки», что приводит к излому провода - все повороты следует выполнять плавно.

Сама укладка обычно производится либо «змейкой», как это показано на схеме, либо одинарной петлёй - всё будет зависеть от длины ПНСВ и площади заливаемой конструкции. Нельзя ни в коем случае допускать пересечения греющих проводов друг с другом - оптимальное расстояние между жилами порядка 100 мм, хотя его можно изменять, в зависимости от длины и сечения ПНСВ, а также, от размеров рабочей площадки.

V vsakem primeru je treba ogrevalno žico popolnoma napolniti z betonom (vključno z zvijanjem), ker se bo pregreje v zraku, zaradi česar se izgori izolacija in jekleno jedro. Poleg tega bi morali poskrbeti za zaščito transformatorja in posledično celotno ogrevalno konstrukcijo, ki jo povzročijo napetosti, saj lahko zvok povzroči oster pregrevanje in izčrpanost.

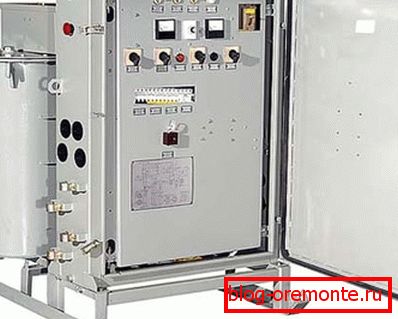

Step-down transformator KTPTO-80

Za vizualizacijo veznega diagrama upoštevajte, kako se to izvaja v skladu s SNiP 111-4-80 / ch.11 in GOST 12.1.013-7 - v tem primeru se uporabi spodnji transformator KTPTO-80, kot je prikazano na zgornji sliki.

Napravo je treba pred montažo električnega tokokroga nastaviti na ničlo in to storite s pomočjo četrtega prevodnika napajalnega kabla na sponko N iz enote XT6, ki ga obide s kovinskim ohišjem krmilne omare. Ozemljitev je narejena iz noge enote, kjer za to obstaja poseben vijak z matrico, vezje pa je iz jeklene žice s prečnim prerezom najmanj 4 mm.

Shematski diagram KTPTO-80

Glede na varnostne ukrepe mora biti izolacijska upornost najmanj 0,5 MΩ, ki jo je treba preveriti pred priključitvijo, ter preverite tudi vse preobremenitve in kontaktne povezave. Nato namestite mejna stikala SQ1 in SQ2, tako da je mogoče pri odpiranju pokrova ohišja in nadzorne plošče zanesljivo zaprite kontakte istega imena. Preverite tudi celovitost varovalke v primeru kratkega stika.

Переключатель силового трансформатора устанавливаете в положение 1 (соответственно - 55В), а автовыключатель и SA3 приводите в положение «ВЫКЛ». После всех этих процедур цепь, установленная в бетонной или железобетонной конструкции, подсоединяется зажимами ХТ6 к блоку.

На ввод подаётся питание 380В, проверяем напряжение HL1 и HL3, после чего замыкается QF1 и, используя SB1 (аварийная кнопка «ВЫКЛ») пробуем аварийное отключение. После такого теста делается повторное включение - на KL1 подаём питание кнопкой SB3, после чего срабатывает магнитный пускатель KM1.

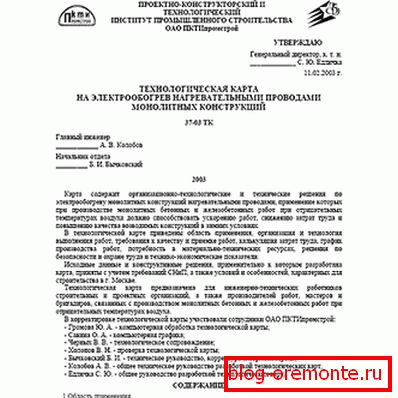

Zemljevid betonskega ogrevanja (začetna stran)

V skladu s SNiP 3.03.01-87 (za ogrevanje nosilnih in zaprtih armiranobetonskih konstrukcij pri temperaturah do -40 ° C) se uporablja usmerjanje za električno ogrevanje z žicami tipa PNSV. Ta dokument vsebuje tehnične in organizacijsko-tehnološke rešitve za vprašanja o načinu žičnega ogrevanja z vsemi uporabljenimi tehničnimi in tehnološkimi parametri, torej celotnim razporedom ogrevanja betona.

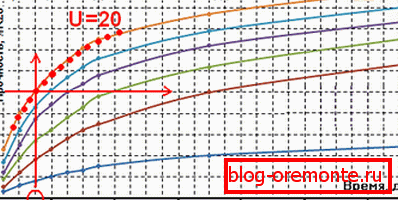

Ogrevalni temperaturni list

Za nadzorovanje ogrevanja in za napovedovanje kakovosti armiranobetonskih konstrukcij po končnem utrjevanju uporabite list betonskega ogrevanja - obliko, ki se lahko vedno prenese z interneta. Takšni podatki vam omogočajo, da natančno uskladite čas in vrstni red utrjevanja napolnjene rešitve, to je, da je kot korak-po-korak vodnik za doseganje največje moči.

Kontrola ali izračun ogrevanja betona se izvaja s pomočjo tehničnega termometra - v napolnjeni masi izdelujejo posebne lijake, kjer je cev položena in termometer že pade vanj. Temperatura se prilagodi vsake dve uri in če debelina konstrukcije ne presega 10-115 cm, se to opravi vsakih 4-5 ur.

Ne smemo pozabiti, da pri normalnem segrevanju PNSV - do 80 ° C - temperatura betona med segrevanjem doseže 40 ° C-50 ° C, in to se dogaja v mrazu!

Uporaba varilnega stroja kot step-down transformatorja

Doma kot transformator navzdol lahko uporabljate varilni stroj s kapaciteto, ki ni manjša od 250A, kot je prikazano na zgornji fotografiji, in odpornostjo. Število žic PNS v takih primerih se lahko izračuna po formuli R = U / I.

Kot pravilo bomo imeli U-vrednost 220-230V, in če bomo uporabili enoto zgoraj omenjene moči, potem I = 250A. v tem primeru je R = U / I = 220/250 = 0,88 ohm in na tej podlagi se lahko uporabijo mize za določitev želenega preseka in dolžine žice.

Povedati je treba, da je treba s potopitvijo PNSV v maso betona povezati s transformatorjem z aluminijasto žico tipa ARC s prečnim prerezom najmanj 4 mm, vendar pa mora biti zasuk v raztopini.

To točko smo omenili z dobrim razlogom - povezali boste dve heterogeni kovini - jeklo in aluminij, zato je povezava lahko ohlapna, kar bo privedlo do iskrenja, pregrevanja in izgorevanja žice. Toda ne bo več mogoče spremeniti zavesti, ki se preliva z rešitvijo, zato bodite posebno pozorni na to točko - odvisnost je odvisna od možnosti dokončanja procesa na splošno.

Zaključek

Na koncu lahko rečemo, da je najnižji strošek betonskih ogrevalnih del pri uporabi kabla PNSV in transformatorja navzdol, in čeprav je ta metoda neprimerna za uporabo pri vertikalnih armiranobetonskih konstrukcijah, se včasih uporablja za prihranek denarja. Kljub zapletenosti polaganja žice (traja dlje časa) se najpogosteje uporablja žično ogrevanje RC konstrukcij.
