Preklopniki: vrste in namestitev

Pri gradnji zidov stavbe je ena od najpomembnejših inženirskih nalog pravilna zasnova okenskih in vratnih odprtin. In za rešitev tega problema, ne moremo storiti brez takšnega elementa kot nadstrešek.

V našem članku se bomo pogovarjali o glavnih vrstah skakalcev, njihovem označevanju po GOST-u in opisali tudi namestitvene funkcije v različnih situacijah.

Gredi za prekrivanje zgornjega roba okenskih in vratnih odprtin

Podrobne informacije

Gradnja in spremembe

Kot smo že omenili, so nadvoreči deli okenskih in vratnih odprtin. Glavna naloga vsakega takega elementa je prekrivanje zgornjega dela odprtine in porazdelitve obremenitve iz podporne strukture zgoraj.

Horizontalni žarek bo imela težo zidov in plošč nad oknom

Bodite pozorni! Da bi zmanjšali tveganje deformacije, povezane z različnimi koeficienti elastičnosti, toplotne prevodnosti in krčenja, so skakalci najpogosteje izdelani iz istih materialov, iz katerih je zgrajena konstrukcija. V tem primeru je seveda treba povečati nosilnost dela.

Po zasnovi je ta del lahko nosilec in ne-nosilec:

  • Podporni prečnik, ki se nahaja nad odprtino, vzame tovor iz prekrivanja, ki je nameščen nad oknom ali vratom. (Glej tudi članek Kako uporabljati tramove lesa).
  • Izkrivljeni snop naleti na breme samo iz zidu, ki je nameščen zgoraj, t.j. v enem nadstropju.

Razvrstitev takšnih elementov lahko temelji na materialu, ki ga izdeluje skakalec in na njegovo konfiguracijo.

Glede na gradivo so takšne skupine:

  • Armirane betonske plošče in tramovi - najpogostejši tip. So armirani betonski nosilci z visokimi mehanskimi lastnostmi. Veliko jih uporabljajo pri gradnji kapitala zaradi svoje proizvodnosti.
  • Kovinska tla - se uporabljajo za blokiranje širokih odprtin, kot tudi, kjer se na okno ali vrata pritrdi znatna obremenitev. Najpogosteje so zbrani iz profilov (I-žarka ali kanala).
Shema talne obloge
  • Opeka - je precej težko proizvajati, saj se v zasebni gradnji uporabljajo relativno redko. Praviloma predstavljajo opeko iz navadne opeke, ki je sestavljena v nameščeni oplati.
  • Lesene deske ali deske velike debeline. Lahko se uporablja tako pri gradnji hiš in vikend iz lesa, lesa in v opečnih zgradbah kot tudi v konstrukcijah iz plinskega in pena betona.

Tudi ko govorimo o gradnji industrijskih prekosov (v prvi vrsti so vključeni betonski izdelki), jih strokovnjaki razdelijo na ploščo in kvadratek:

  • V nosilnih stenah je nameščena preklopnica kvadrata, če stenska zgradba absorbira breme iz zgornje talne plošče. Ta vrsta skakalec je najbolj iskan.
  • Konstrukcija plošče je nameščena v samonosilni steni, na katero se ne prenese mase talne plošče.

Označevanje in dimenzije

Kot smo že omenili, so v industrijski in stanovanjski gradnji najpogosteje uporabili konkretne podrobnosti kvadratnega tipa. Preklopna mreža po GOST mora imeti širino ne več kot 250 mm, njegova dolžina pa je odvisna od dimenzije odprtine, ki jo je treba blokirati. Praviloma se uporabljajo deli od 1500 do 6000 mm.

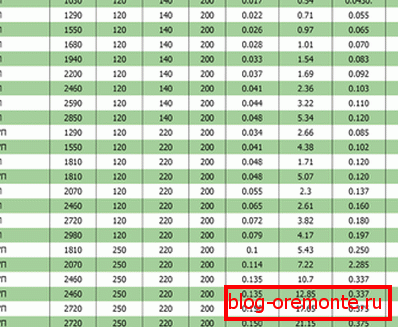

Tabela dimenzij

Vsak skakalec mora biti pravilno označen. Označba vsebuje informacije o glavnih značilnostih elementa in zato tudi, če ne vidimo snopa, lahko v svojem članku ugotovimo, ali je primerna za uporabo v določeni situaciji.

Razmislite o značilnostih označevanja na primeru podrobnosti, kot je opornik 2PB -16 - 2 P.

Numerični in abecedni indeksi pomenijo naslednje:

  • 2 - prečni prerez kratkosti.
  • PB - tip dela (PB - bar, PP - plošča).
  • 16 - dolžina v decimetrih. Ta element ima velikost 1600 mm.

Bodite pozorni! Dejanska velikost se lahko razlikuje od nazivne velikosti od 6 mm (za nosilnike do 2500 mm) do 10 mm (za plošče in palice dolžine 4000 mm ali več).

  • 2 - razred jakosti betona, iz katerega je bil izdelan element.
  • P - indeks, ki označuje prisotnost zank za prevoz bloka z žerjavom za tovornjake.

Kot lahko vidite, informacije so dovolj velike, da izkoristijo prednosti možnosti uporabe elementa za prekrivanje okenskega odpiranja.

Odpiranje oken

Oplaščenje

Če gradite hišo z lastnimi rokami, se boste prej ali slej srečali z nalogo blokiranja odprtin oken. Ta problem je mogoče rešiti na več načinov, spodaj pa bomo poskušali zagotoviti kratek opis.

Prva metoda vključuje izdelavo skakalcev iz armiranega betona s tehnologijo polnjenja.

Navodilo v tem primeru je naslednje:

  • V prvi fazi smo v okenski odprtini namestili opaž. Pri opažih uporabljamo plošče, katerih debelina mora biti najmanj 25-30 mm.
  • Opaž je zasnovan na vertikalnih lesenih palicah, ki so nameščene znotraj same odprtine.

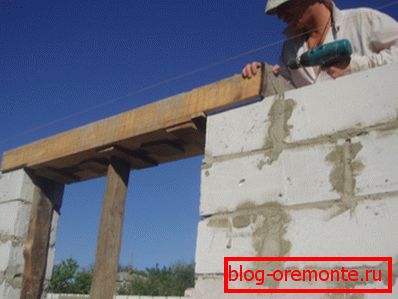

Fotografija oplaščenja med namestitvijo
  • Znotraj oplaščenja postavljamo armaturno mrežo iz jeklenih palic s premerom približno 6-8 mm.

Nasvet! Armature je treba položiti na majhne nosilce, kar bo zagotovilo režo med kovino in spodnjo ravnino izlitega betonskega greda.

  • Poleg tega, krepitev oplaščenja s prečnimi paličicami, začnemo preliti betonsko mešanico. Najbolje je uporabiti drobljen kamen kot polnilo (razmerje cementa, peska in zdrobljenega kamna v raztopini je približno 1: 2: 4,5).
  • Beton je temeljito zataknjen, da se znebite zračnih mehurčkov.
Opaž je mogoče kmalu odstraniti.

Kot kaže praksa, je mogoče po 48 urah odstraniti oplašč in opekati opeke na takšni prekladi.

Zaključni del

Uporaba pripravljenih betonskih prekladov lahko znatno prihranijo čas in poenostavi delo. Vendar pa je treba opozoriti, da bo cena izdelka v tem primeru nekoliko višja, in če želite dviganje delov na višino, je zaželeno, da vam na voljo žerjav.

Namestitev v odprtino: če je močan asistent, potem lahko brez žerjava!

Če vas to ne prestraši, se delo izvaja v skladu z naslednjim algoritmom:

  • Prvič, glede na dimenzije odprtine, izberemo dimenzije kvadratnih skakalnikov, tako da robovi žarka vstopijo v zid vsaj 250 mm (ta parameter se imenuje globina vgradnje).
  • Potem gradimo zid na tak način, da se oblikujejo nosilne ploščadi za polaganje horizontalne talne plošče.
  • Pod preklado položite raztopino s debelino približno 20 mm.
  • Podrobnosti o betonu se znižajo na izbrano mesto in razburjajo na želeno raven. Govorimo o presežni raztopini, odstranjeni z lopatico.
  • Po potrebi prekrivajte odprtje več takšnih delov.

Nadaljnje polaganje opeke ali gradnikov se lahko izvede takoj po zaključku poravnave in poravnave prevleke.

Okrašene odprtine

Zaključek

Preklopniki v baru - po GOST morajo biti iz armiranega betona visoke trdnosti - nepogrešljiv strukturni element skoraj vsakega okna.

Seveda, kot smo že omenili v članku, lahko podobne podrobnosti opravimo neodvisno, če pa to dopuščajo finančna sredstva, je bolje uporabiti tovarniški produkt. Bomo vsaj prepričani v svoje mehanske lastnosti in zato v zanesljivost vašega okna in vrat. Videoposnetek v tem članku bo poleg zgoraj navedenega pokazal tudi nekatere odtenke glede tega vprašanja, poglej!
