Razširitveni spoj v betonu: potreba po uporabi in

V tem članku bomo razpravljali, kakšni so ekspanzijski sklepi v betonskih tleh in podobnih konstrukcijah in zakaj so potrebni. Upoštevali bomo tudi glavne vrste teh strukturnih elementov in kako jih izvajati.

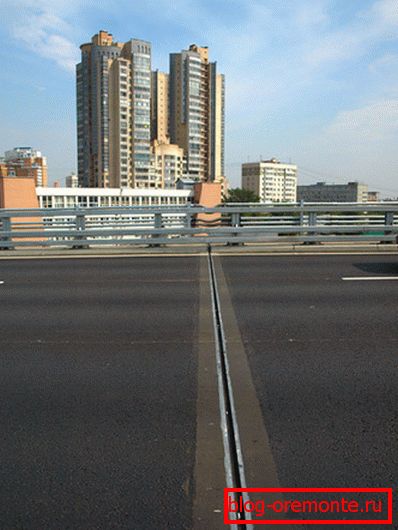

Ščiti proti izkrivljanju - vsestranski s široko paleto aplikacij.

Glavne značilnosti in potreba po uporabi

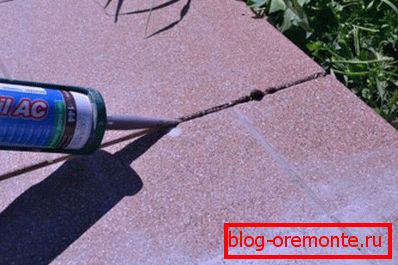

Na fotografiji - polnjenje votline šiva s silikonsko tesnilno maso

Za izkušene graditelje težnja betona, da se razpoči med fazo sušenja, ni skrivnost. Izkazalo pa se je, da se tendenca razpokanja nadaljuje med nadaljnjim delovanjem končnega predmeta (izvedite tukaj, kako sami prelijte konkretne korake).

Takšne procese lahko sproži temperatura in krčenje širine materiala. In če čas ne bo nadomestil nastale napetosti, bo destruktivni proces negativno vplival na stanje celotne strukture.

Ustrezna in pravočasna namestitev dilatacijskih spojev v betonskih tleh omogoča zmanjšanje negativnega vpliva temperature in širjenja krčenja ter s tem zagotavljajo dolgoročno življenjsko dobo za gradbeni objekt ali konstrukcijo.

Statistični podatki o uporabi struktur, opremljenih s šivi, kažejo, da lahko vzdržijo dejavnike, kot so:

  • nihanja temperature;
  • procesi krčenja;
  • spremembe vsebnosti vlage v zunanjem zraku;
  • kemične reakcije v tleh;
  • lezenje betona.

Raztezni sklepi so predpogoj za organizacijo monolitnih betonskih tal in v skladu z gradbenimi standardi, če:

  • tla imajo zapleteno konfiguracijo;
  • površina estriha je večja od 40 m;
  • ena stran stranice dolžine je več kot 8 m;
  • temperatura tal med operacijo je višja, kot je potrebno.

Razširitveni spoji v betonu po SNiP se nahajajo:

  • blizu vrat
  • vzdolž obzidnih sten;
  • v sklepih tal in drugih betonskih konstrukcij.

Vrste običajno uporabljenih šivov

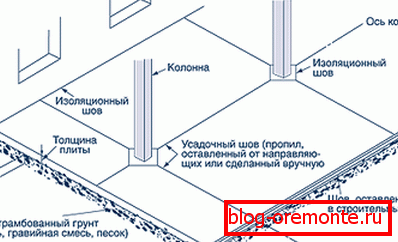

Razporeditev ločilnih elementov v sobi s stolpci

Najpogosteje se uporabljajo naslednje vrste dilatacijskih spojev:

  • krčenje;
  • izolacijski;
  • konstrukcijsko.
V fotografskem T-obliki strukturnega šiva

Podrobneje razmislimo o značilnostih vsake od zgornjih kategorij:

  • Krčenje šivov;

Betonski premaz se strdi in se neenakomerno suši, kar pomeni, da se zgornja plast suši hitreje od dna. Kot rezultat je raven estriha na robu nekoliko višja kot v sredini.

To je naravni proces, vendar nastali napetosti in posledično nastajanje razpok postane njen rezultat. Skrčeni šivi omogočajo preprečevanje takšnih posledic.

Šivi so izrezani na globino 1/3 debeline betonskega estriha. Rezanje se opravi takoj po zaključku končne prevleke. V industrijskem obsegu se rezanje opravi s pomočjo rezkarja s funkcijo vodnega namakanja rezalnika.

Pomembno: Pri takšnih delih z lastnimi rokami v fazi povprečne vsebnosti vlage v betonu so nameščene letvice zahtevanih dimenzij, ki jih lahko kasneje odstranimo in dobimo šiv želene oblike.

  • Izolacijski šivi;

Ta vrsta razteznega sklepa se uporablja v betonskih konstrukcijah, da se prepreči prenos deformacij na estrih iz arhitekturnih struktur kapitala.

Elementi te vrste se nahajajo predvsem okoli oboda temeljev okoli stebrov in vzdolž sten. V tem primeru se ne uporablja skupni rezalnik. Poseben elastični izolacijski material, katerega cena je nizka, se prilega liniji bodočega zvara pred nanosom betonske rešitve.

  • Strukturni sklepi;

Ta vrsta razmejitve se uporablja, če se med polaganjem estriha vzemi odmor. To pomeni, da šiv povezuje predhodno postavljene in pozneje uporabljene plasti betona.

Oblika tega ločilnega elementa je zapletena in je podobna trnovem utoru v prerezu. Priprava ne uporablja rezkarja, del pa se izvaja predvsem na mokrem betonu z uporabo letvic.

Razdalja med šivi

Na foto-kompenzacijski vrzeli v talni estrihi, ki jih postavite sami

Температурно-усадочные швы применяются для ограничения напряжений, но для того чтобы они эффективно выполняли свою функцию нужно правильно рассчитать их расположение и прежде всего расстояние друг от друга (см.также статью «Делаем бетонные ступени для лестницы»).

V skladu s splošno sprejetimi standardi razdalja med ločilnimi elementi ne sme biti večja od 150 metrov za stavbe ogrevane vrste na osnovi montažnih konstrukcij in 90 metrov za stavbe, postavljene z uporabo monolitnih in montažnih monolitnih konstrukcij.

Pomembno: Če se stavba ne segreva, je treba navedeno razdaljo med ekspanzijskimi spoji v armiranem betonu zmanjšati za 20%.

Tesnjenje ločilnih elementov

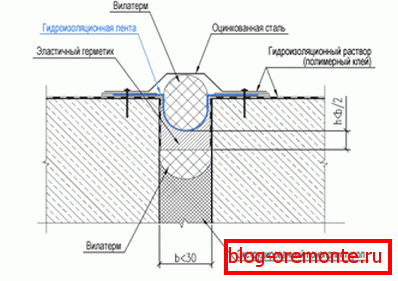

Shema industrijskega pečatenja nadomestnih vrzeli

Na mestih s povečanimi zahtevami za hidrofobnost talne estrihe je treba tesniti sklepe.

To je posledica dejstva, da prekomerna vlaga, ki pada v votlino ločilnega elementa, prispeva k postopnemu luščenju premazov. Poleg tega postane destruktivni proces bolj intenziven s povišanjem temperature zraka v prostoru.

S pravočasnim tesnjenjem preprečite negativne učinke prekomerne vlage. Poleg tega ustrezno pravilno zapiranje preprečuje verjetnost zamašitve skupne votline.

Pomembna točka je izbira tesnilne mase. V tem primeru je treba upoštevati pogoje delovanja in obremenitve na betonskem tlaku.

Med običajno uporabljenimi tesnilnimi masami je treba upoštevati naslednje sestavke:

  • silikoni
  • poli-butilenski mastik;
  • hladno in vroče strjevanje termoplastov na osnovi bitumna ali butilne gume;
  • termoreaktor na osnovi poliuretana, vinil acetata in polisulfida.

Upoštevati je treba, da se talne obloge v industrijskih objektih ne smejo zlahka očistiti s kontaminacijo s suhim in mokrim čiščenjem, temveč hkrati prenesti znatne mehanske obremenitve.

Ob upoštevanju zahtev za takšna tla se lahko domneva, da mora biti tesnilna masa dovolj trdna, da lahko prenese breme, pa tudi elastično, da se prepreči nastajanje čipov.

Neodvisna naprava vodoodpornega deformacijskega šiva

Šiv v estrihu, napolnjen s tesnilom in prekrit s cementno malto

Razmislite, kako lahko z uporabo diamantnega vrtanja lukenj v betonu naredite ločilni element na že suhem estrihu.

  • V prvi fazi s pomočjo vezalke ali dolgim ​​ometnim pravilom potegnemo črto, na kateri bomo prečkali žlebove. V povprečju mora biti širina jarka 20-30 cm in globina 3-4 cm.
  • Potem, ko ste naredili vso potrebno razvrstitev, smo beton izrezali z žerjavom, ki je nastavil rezilo na želeno globino. Glede na to, da se rezanje armiranega betona z diamantnimi krogi izvaja na majhni širini, smo rezali več vrat. S perforatorjem smo posekali beton, poskušali čim bolj čim bolj.
  • V sredini smo postavili začasni profil, saj je to mogoče tudi na letvah širine do 5 cm ali aluminijastem profilu, ki se uporablja pri namestitvi suhih zidov.
  • Na obeh straneh se profil prelije z betonom. Po približno 1-2 urah se profil razstavi.
  • Potem ko je beton popolnoma suh, nastalo vrzel napolni s tesnilom in gladi.

Zaključek

Теперь вы знаете, какова инструкция устройства разделительных швов, также вы получили общее представление о том, как справиться с этой работой самостоятельно (читайте также статью «Железобетонные ступени: нормативные документы и особенности монтажа»).

Če imate kakršna koli vprašanja, jih lahko najdete tako, da gledate videoposnetek v tem članku.
