Razumemo, kako izračunati prostornino betonskega obroča za

To vprašanje pogosteje obiskujejo tisti, ki so povezani z gradnjo, popravljanjem ali ureditvijo primestnih območij, vendar se zgodi tudi, da mora navadni človek na ulici iskati odgovor. V našem članku vam bomo poskušali pomagati pri tem, vam ne samo povedati samo o formulah in izračunih, temveč tudi o konkretnih obročih.

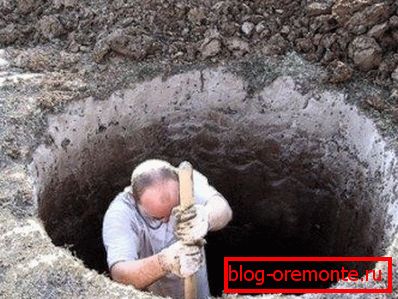

Pit pod vodnjakom po končnem oblikovanju

Ferro-betonski obroči

Armirani betonski obroči so posebni modeli za izgradnjo vodnjakov različnih velikosti, ki se najpogosteje uporabljajo na zunanjih vodovodnih in drenažnih omrežjih.

Proizvodnja standardnih izdelkov v tovarni poteka iz visokokakovostnega betona v strogi skladnosti z GOST "Armirane betonske vodovodne instalacije".

Proces izdelave obročev betona ni posebej težak, saj potrebujemo:

  • Ojačano jeklo s premerom do 10 mm.
  • Visokokakovostni beton.
  • Kalup za litje.

Armirani betonski izdelki za napravo so na voljo v standardnih velikostih z oznakami, ki odražajo namen obroča in njegovo velikost. Povedali bomo o sortah spodaj.

Kar se tiče, kako se izračuna cena posameznega izdelka, tu je treba razumeti, koliko kock v konkretnem obroču, pravzaprav več, višji so stroški.

Izračun ojačenega betonskega opornega obroča

Poznavanje velikosti izdelka je enostavno izračunati količino betona v f-obročku, ki je potreben za njegovo izdelavo.

Ampak, ker obstaja veliko različnih možnosti na gradbenem trgu, vzemite, na primer, podporni obroč KO 6 - konkretni volumen izdelka se izračuna na naslednji način:

  • Najprej moramo zapisati parametre (dimenzije), v tem primeru pa bodo enaki naslednjim kazalcem - 840 x 580 x 70 mm.
  • Izračunajte površino kroga večjega premera s formulo -? P d2 = 1/4 x 3,14 x (0,84 x 0,84) = 0,553896 m2. Kjer je P = 3,14, d je zunanji premer (v našem primeru 840 mm). Vse prevedemo v metre.
  • Zdaj, z uporabo enake formule, izračunamo površino kroga z notranjim premerom -? x 3,14 x (0,58 x 0,58) = 0,264074 m2.
  • Izvedite območje samega proizvoda, zato ga morate odšteti od območja kroga z zunanjim premerom, da odštejete območje z notranjim premerom 0,553896 - 0,264074 = 0,289822 m2.
  • Če površino pomnožimo z višino, ugotovimo njegovo prostornino - 0,289822 x 0,07 = 0,02028754 m3.

Torej smo izračunali prostornino betona za podporni obroč KO 6, kot vidite, v tem ni nič težje, glavna stvar je poznati formulo in parametre izdelka. Vendar pa je vedno lažje narediti izračune, kot da bi zgradili vodnjak z lastnimi rokami, tu je potrebna posebna oprema.

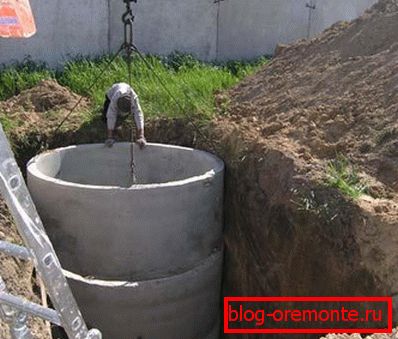

Potreben je najmanj žerjav, ki lahko dvigne pol ure ali celo tono (glej fotografijo)

Sorte betonskih izdelkov za vodnjake

Za jasnost podajamo parametre vseh vrst izdelanih obročev (parametri bodo opisani v naslednjem vrstnem redu - višina, debelina stene, notranji premer in teža):

Na sliki so prikazani pomembni parametri, ki bodo pomagali pri izračunu.

Opomba! Označevanje COP pomeni naslednji - stenski obroč.

  • KS-7-1, 10 cm, 8 cm, 70 cm, 46 kg.
  • KS-7-1,5; 15 cm, 8 cm, 70 cm, 68 kg.
  • KS-7-3, 30 cm, 8 cm, 70 cm, 140 kg.
  • KS-7-5, 50 cm, 8 cm, 70 cm, 230 kg.
  • KS-7-6, 60 cm, 8 cm, 70 cm, 250 kg.
  • KS-7-9, 90 cm, 8 cm, 70 cm, 410 kg.
Izdelki z majhno višino se imenujejo komplementarni.
  • KS-7-10, 100 cm, 8 cm, 70 cm, 457 kg.
  • KS-10-5, 50 cm, 8 cm, 100 cm, 320 kg.
  • KS-10-6, 60 cm, 8 cm, 100 cm, 340 kg.
  • KS-10-9, 90 cm, 8 cm, 100 cm, 640 kg.
  • KS-12-10, 100 cm, 8 cm, 120 cm, 1050 kg.
  • KS-15-6, 60 cm, 9 cm, 150 cm, 900 kg.
  • KS-15-9, 90 cm, 9 cm, 150 cm, 1350 kg.
  • KS-20-6, 60 cm, 10 cm, 200 cm, 1550 kg.
  • KS-20-9, 90 cm, 10 cm, 200 cm, 2300 kg.
Veliko različnih obročkov vam omogoča enostavno opremljanje vdolbine želene velikosti

Bodite pozorni na prisotnost ojačanih ušes za izdelke, ki tehtajo več kot 100 kilogramov.

Produkt z oznako, na primer, KS-10-6 se imenuje popolnoma stenski obroč z dimenzijami:

  • Višina-60 cm.
  • Notranji premer je 100 cm.

Obstajajo izdelki z oznako KO (podpora zvonjenja), ti izdelki so na voljo v naslednji različici:

  • KO-6, višina-7 cm, notranji premer - 58 cm, zunanji premer - 84 cm, teža - 60 kg.

Druga sprememba je obloga izvrtin pod loputo (obroč K 1a, katerega volumen betona se izračuna v skladu s spodaj navedenimi parametri):

  • K-1a, višina -18 cm, notranji premer - 58 cm, zunanji premer - 100 cm, teža - 160 kg.

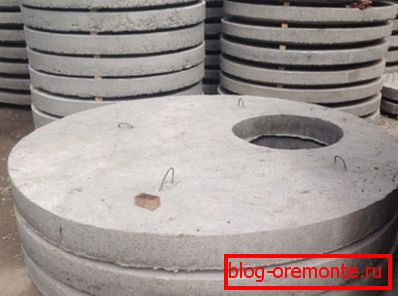

PP označevalna sredstva - talna plošča

Dodatni izdelki vam omogočajo natančnejše prilagajanje višine vodnjaka, v nekaterih primerih izravnave s tlemi, v drugih - zaradi česar so vidnejši. Montaža obloge betonskih elementov na pokrovu vrtine luknje bo pripomoglo k dviganju lopute nad površino.

Zaradi tega je izključeno:

  • Pretok dežja in taljenje vode v vodnjaku.
  • Če vozila na loputi ugasnejo, če je vdolbina pod cesto.
  • Poplavljanje lopute samega.

Eden od pomembnih parametrov takega proizvoda je prostornina betonskega obroča - 1 kubični meter, to je merska enota za vse takšne izračune.

Nasvet! Pogosto se lahko pojavijo oglasi za prodajo rabljenih betonskih izdelkov, vključno z zidnimi podporami za vodnjake, naš nasvet vam je, da pred nakupom preučite blago. Zlasti preverite notranje stene, na katere je mogoče videti nepravilnosti in različne odtenke betona (nepošteni prodajalci pritrjujejo razpoke).

Zaključek

Upamo, da vam bodo zgornja navodila pomagala najti pravi odgovor na vaše vprašanje. Če v tem procesu pride do težav, lahko vedno uporabljate brezplačni elektronski kalkulator, ki ga lahko najdete na internetu.

V predstavljenih videoposnetkih v tem članku boste našli dodatne informacije o tej temi.
