Ročni betonski mešalnik: konstrukcijski dizajn recepti,

Mešanje cementne mešanice je precej težek proces, ki porabi veliko energije. In če ni možnosti nakupa ali najema betonskega mešalnika, in obseg dela je precej velik, je čas razmišljati o mehanizaciji tega procesa. Dobra možnost je ročni cementni mešalnik, in vam bomo povedali o tej preprosti napravi.

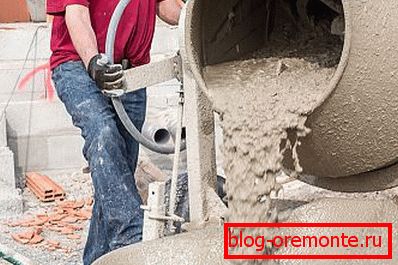

Gnetenje velike količine malte ni lahka naloga, zato preprosto ne morete storiti brez pomožnih orodij.

Teoretični del

Najprej se seznanimo z nekaterimi teoretičnimi vidiki. To bo omogočilo boljše razumevanje nekaterih značilnosti enote.

Zakaj ne uporabljajte vrtanja

Mnogi ljudje verjetno postavljajo to vprašanje. Na prvi pogled se zdi, da je veliko lažje pritrditi posebno šobo na vrtalnik in jo uporabiti kot mešalnik.

Vendar ima ta metoda nekatere pomanjkljivosti:

  • Vsako električno orodje ni namenjeno za neprekinjeno delovanje. V tem načinu naprava preprosto prekine hitro. Če redno vzamete odmerek, morda ne boste imeli časa in rešitev bo predčasno začela s sklopko.
  • Za temeljito mešanje mešanice je potrebno delovno orodje nenehno gnati z enega na drugo. Vrtina ima dostojno težo, zato bo ta postopek izredno težek.

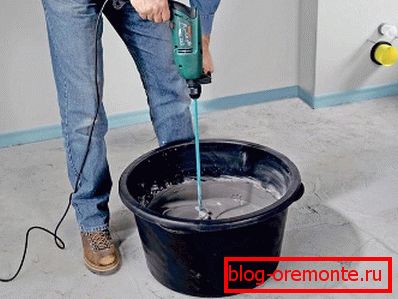

Za majhen del tega orodja je zelo primeren
  • Ta metoda je skoraj nemogoče popolnoma raztopiti. Na težko dosegljivih mestih bodo komponente ostale nespremenjene. Rezultat bo resna količina zakonske zveze.
  • Končno bo ta metoda povzročila veliko število brizg.

Če pa govorimo o majhnem delu (več vedrih), je bolje uporabiti gradbeni mešalnik in vedro. Vendar pa je najpogosteje treba pripraviti veliko večje količine zaželene mešanice. Kaj storiti v tej situaciji?

Samo en izhod - uporabiti naprednejšo napravo. Takšen je betonski mešalnik.

Delovna načela

Če vas zanima takšna naprava, boste verjetno želeli vedeti, kako deluje ta čudež.

Obstaja veliko načel dela, vendar se aktivno uporabljajo trije:

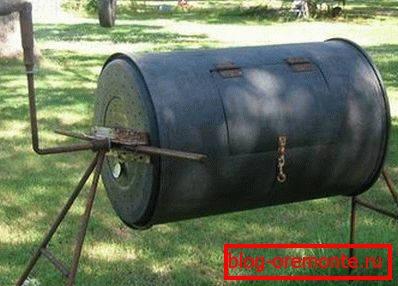

Na tej fotografiji si lahko ogledate dober primer.
  • Gravitacijsko: vsebnik z raztopino je preobremenjen, zaradi česar pade na sebi in ustvarja učinek mešanja. Ta metoda je primerna za manjše količine. Poleg tega je treba omeniti, da je beton dosežen v zadovoljivi kakovosti.

Zanimivo je, da se to načelo ne uporablja v industrijskem obsegu.

  • Vibriranje: rezervoar je mirujoč, poseben mešalnik pa sproži stiskanje in mešanje mešanice. Zato se zelo dobro meša in rešitev je zelo gosta. Edina pomanjkljivost te metode je ogromen strošek energije, zato se uporablja le v primerih, kjer je potrebna idealna kakovost mešanice (npr. Pri gradnji jezov).
  • Prisiljeni mehanski: opozarja na že opisano metodo z vrtalnikom. Vendar pa je pogosto v kombinaciji z drugimi: na primer, ko mešalnik deluje v nenehno vrtljivem kad.

Kako mešati beton z roko ali z električnim orodjem - odločite se. Dali vam bomo nekaj priporočil za izdelavo ročne opreme.

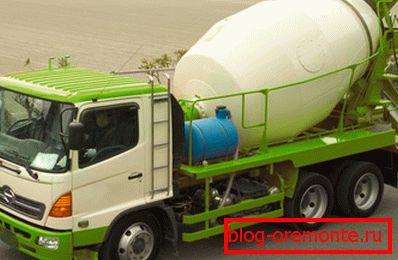

Ti znani avtomobili so najpomembnejši primer kombinacijske tehnike.

Izdelava receptov

Spodnja navodila vam bodo povedala, kako sami ustvarite takšno napravo. Obstaja veliko možnosti, vendar menimo, da je najbolj primitiven. Idealen je za zasebno rabo, to je, kjer velike količine niso potrebne v kratkem časovnem obdobju.

Materialno iskanje

Prvi korak mora biti vedno izračuni. Takšen ukrep bo omogočil doseganje želenega rezultata brez napak.

Torej, morate storiti naslednje:

  • Найти емкость (это может быть любая бочка объемом 100-250 литров, главное целая). В идеале у нее должна быть «родная» крышка.

Pomembno: Ocenite stanje kovine, če je močno prizadeta zaradi korozije in rje, potem je neželena uporaba. V nasprotnem primeru obstaja velika verjetnost razpok, ki bodo mastno prečkale vsa prizadevanja.

  • Če pokrov ni bil najden, se bo moral kuhati sami. Zato morate poiskati pločevino iz primerne velikosti.

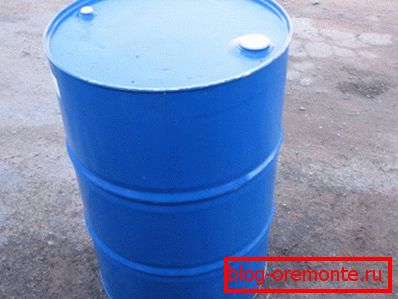

Barva lahko barva. Življenje bo podaljšalo
  • Prav tako boste morali najti nekaj cevi, kosov okrepitve ali vogalov. Ti elementi so potrebni, da ustvarite okvir, na katerem stoji želena naprava.
  • Potrebovali boste tudi varilni stroj. Danes so te naprave poceni, imajo majhno težo in delujejo na standardnem 220-voltnem omrežju. Zato je razumno najeti ali celo kupiti.
  • Ne pozabite na mlinček. Ročno žaganje kovine - resnično trdo delo. Na zalogi na več diskih, ker ti elementi hitro postanejo neuporabni.

Označevanje in potrjevanje

Surovine in orodje so pripravljeni. Pred začetkom dela morate preveriti vse in narediti nekaj označb.

Torej, naredite naslednje:

  • Še enkrat preverimo sod, ker v primeru napake ročni betonski mešalnik ne bo deloval. Priporočljivo je, da se dotaknete, da ugotovite svojo moč.
  • Nadaljnji inšpekcijski pregled bi morali biti izpostavljeni okvirnim elementom (za prisotnost rje in poškodb, ker bodo imeli veliko obremenitev) in orodja.

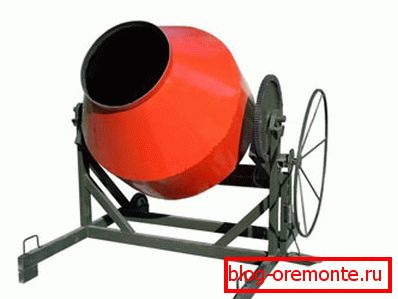

Industrijski model betonskega mešala, načelo delovanja - ročno
  • Nato morate središče označiti na dnu cevi in ​​na pokrovu. V tej fazi je nemogoče narediti napako, dve točki bi morale biti zgolj v eni vrstici.
  • Potrebno je tudi določiti mesto namestitve okvirja. Lahko so različni, odvisno od izbrane oblike.

Nasvet: na tej stopnji preverite tesnost posode. Da bi to naredili, nalijte vodo do roba in jo preglejte za puščanje.

Varjenje

Zdaj je čas za bolj odgovorne in zapletene procese. Ne pozabite, da je na tej stopnji strošek napake zelo visok.

Torej, morate storiti naslednje:

  • Vrtine na sredini dna in pokrov. Njegova velikost bi morala biti v skladu s predvidenim okvirom.
  • Nato prižemite prirobnico z gredjo v sredini dna. Zunaj bo potrebno pritrditi ležaj.
  • Prirobnico z rezili je treba privariti na pokrov. Ti elementi mešajo mešanico med vrtenjem ročaja. Morajo biti vsaj trije.
  • Potem boste morali zvariti stojalo. To lahko storite v obliki črke "A". Omogočite tudi možnost namestitve koles na njih, kar vam bo omogočilo prosto gibanje naprave.

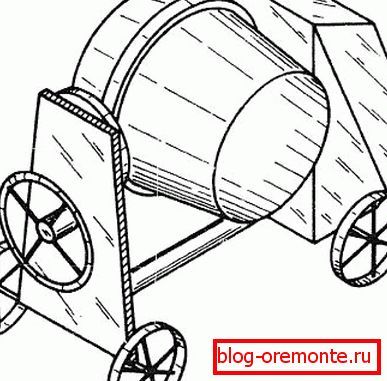

Lahko izkoristite tako radoveden sistem. Ta oblika bo enostavno premikati z enega mesta na drugega.

Na splošno je treba v tej fazi pokazati malo domišljije in umetniške spretnosti. Uporabite lahko tudi že pripravljene sheme, od katerih je veliko število. Posebna navodila glede oblike in lokacije stojal ni.

Dokončanje

Čas je za končno akord.

Vaja bo zahtevala naslednje:

  • Na strani rezervoarja odrežite luknjo najmanj 35x35 cm. Za nalaganje začetnih komponent in nalivanje končne mešanice je potrebno.
  • Rez mora biti mlinček. Hkrati pazite, da ne poškodujete same stene.

Bodite pozorni! Ožji disk, bolj gosta bo konjugacija stene in loputa.

  • Cut element je treba dati na zanko. Običajni vrat. V tem primeru je treba luknje obdelati z nobenim tesnilnim materialom, da se prepreči uhajanje.
  • Na del cevi, kjer se nahajajo rezila, zavarite ročaj. Naj bo dolga in čim bolj močna (na to bo vplivala resna obremenitev).

Izboljšanje oblikovanja

Če dovolite sredstva, lahko kupite vibrator, ki bo zagotovil odlično kakovost rešitev.

Če obstaja želja, potem lahko naredite neke vrste nadgradnjo tega oblikovanja. Ta potreba se pojavi, ko gre za velike dele rešitve. Primitivna oprema bo zahtevala veliko delovnih ur.

Obstaja možnost izdelave vibracijskega konvencionalnega mešalnika. Za to morate pritrditi perforator s tolkalnim mehanizmom. Sprejel bo najzahtevnejši del dela.

Vendar pa pogosto takšna naprava ni zelo učinkovita. To je posledica zelo priljubljenih napak.

Želimo, da se učite samo od napak drugih, zato vam jih bomo dali spodaj:

  • Nepravilna oblika cisterne. To mora biti okrogla, ne široka in imeti veliko višino. V idealnem primeru bi morala biti velikost vibratorja nekaj centimetrov manjša od polmera kadi.
  • Ploski vibrator. Ne pozabite, da na primer ne morete uporabiti pločevine kot vibratorja. Imeti mora ukrivljeno obliko (primer je prikazan na sliki spodaj).

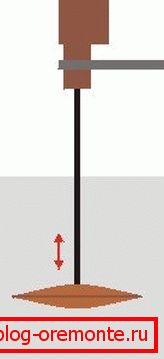

Takšen vibrator bo zagotovil kakovostno mešanje.
  • Preveč vibrator. Ne pozabite, da manj perforatorja moči za beton, manjši mora biti premer diska. Torej, na primer z močjo 1,3 kW (danes najbolj priljubljen indikator) mora imeti disk približno 25 cm premera.

Обратите внимание! Если не соблюсти данное указание, раствор не будет «раскачиваться», то есть не перемешается должным образом.

  • Nepravilen položaj vibratorja. Postaviti ga je treba strogo vzdolž osrednje osi posode (v nasprotnem primeru mešanje ne bo enotno). Razdalja do dna mora biti približno enaka premeru diska.

Če upoštevate vsa zgoraj navedena navodila, lahko postaneš srečni lastnik hitrega in poceni mešalca. S povprečno močjo perforatorja bo dovolj 5-10 minut za pripravo (odvisno od prostornine kadi). V tem primeru ne boste porabili veliko napora pri tej manipulaciji.

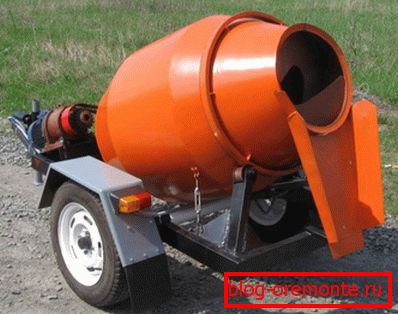

Strokovnjaki priporočajo uporabo zmogljivosti tega obrazca

Posleslovie

Вот вы и узнали, как создается ручная бетономешалка своими руками, но если вам не удалось понять всех тонкостей, то не переживайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. С его помощью вы сможете постичь все нюансы (см.также статью «Бетоносмеситель СБР: разновидности, особенности конструкции и принципы работы»).
