Stenske betonske plošče: standardi in zahteve

Glede na to, katere regulativne dokumente so betonske plošče za stene? S kakšnimi znaki so razvrščeni? Kako prebrati plošče za označevanje? Kako je dokumentacija dostavljena s serijo teh izdelkov kupcu? Oglejmo si te težave.

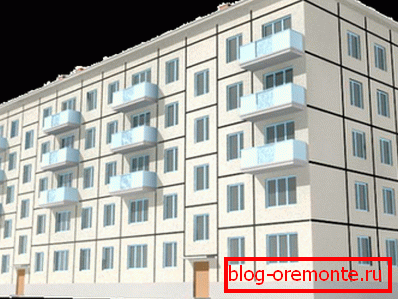

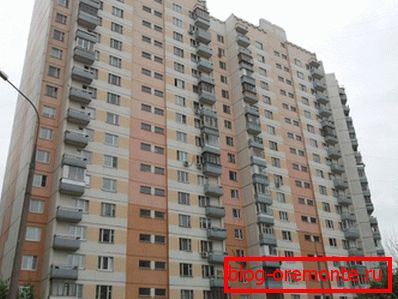

Panelna hiša serije P3.

Regulatorni dokumenti

Preučiti moramo dva dokumenta, ki urejajo proizvodnjo izdelkov, ki nas zanimajo.

  1. GOST 11024-84 содержит перечень технических требований к наружным стеновым панелям с армированием и без него.

Uporabno: pločevinaste zidne plošče (glede na besedilo dokumenta - iz avtoklaviranega celičnega betona) prav tako spadajo pod njegovo delovanje.

  1. Ločeno upoštevamo interni dokument urada za oblikovanje imenovan po A.A. Yakushev, specializiran za arhitekturne in gradbene sisteme ter nove tehnologije v gradbeništvu. Vsebuje priporočila za oblikovanje troslojnih plošč z notranjim slojem toplotne izolacije ekstrudirane polistirenske pene.

GOST 11024-84

Raziščemo glavne točke dokumenta.

Razvrstitev

Zunanje plošče so razvrščene po treh značilnostih:

  1. Dodelitev zgradbe. Možne so naslednje možnosti:
  1. Izdelki za pritličje.
  2. Izdelki za tehnične klete ali podstavke.
  3. Plošče za podstrešje.
  • Конструктивному решению. По этому признаку изделия, произведенные по GOST 11024-84, могут быть:
    1. Spojina;
    2. Celo.
    3. Nazadnje, s številom plasti so:
      1. Enojni sloj;
      2. Dvojni sloj;
      3. Troslojni izdelki.

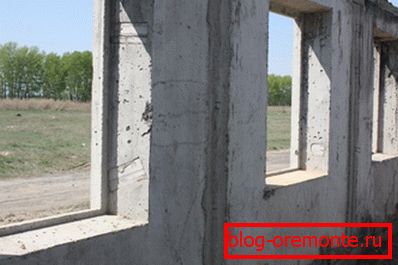

      4. Trde troslojne plošče za nadzemno tla.

        Naslovi

        Glede na razvrstitev so betonske stenske plošče razdeljene na več tipov.

        Za nadstropja:

        Ime Opis
        1 HCl Enotni sloj celega
        2ns Double Layer
        3ns Troslojna trdna snov
        4HC Enotenski sloj
        5ns Dvoslojna spojina
        6s Troslojna spojina

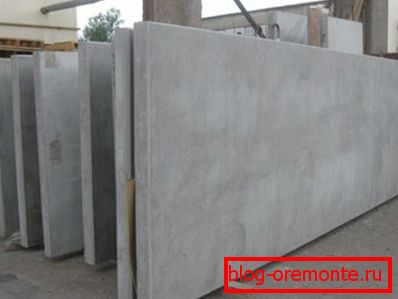

        Enoslojne enokomponentne plošče.

        Za kleti in tehnična podstrešja:

        Ime Opis
        NPT Enotni sloj celega
        2NTS Double Layer
        3NZ Troslojna trdna snov
        5НЦ Dvoslojna spojina
        6NC Troslojna spojina

        Za podstrešja:

        Ime Opis
        1NÇ Enotni sloj celega
        2NC Double Layer
        3NÇ Double Layer
        4NÇ Enotenski sloj
        5NÇ Dvoslojna spojina
        6HN Troslojna spojina

        Dimenzije

        Pred dajanjem vrednosti velikosti je vredno pojasniti pomen enega izraza.

        Referenca: velikost koordinacije - vrednost, ki definira meje modularnega prostora v eni od smeri. Preprosto povedano, to je dolžina ali višina odseka fasade, ki ustreza eni plošči in vključuje del debeline šiva.

        Velikost koordinacije je enaka povprečni razdalji med vzporednimi šivi istih plošč.
        Vrsta razporeditve plošč v steni Panelna funkcija Ime velikosti Velikost konstrukcije, mm
        Eno vrstico Dolžina 1200, 1500, 1800, 2400, 3000, 3600, 4200, 4500,4800, 5400, 6000, 6600, 7200, 7500
        Višina 2800, 3000, 3300, 3600, 4200
        Vodoravni trak Striped Dolžina 3000, 3600, 4200, 4500, 4800, 5400, 6000, 6600, 7200, 7500, 9000, 12000
        Višina 600, 900, 1200, 1300, 1500, 1800, 2100, 3000
        Prostorno Dolžina 300, 450, 600, 750, 1200, 1800
        Višina 1200, 1500, 1800, 2100, 2400, 2700
        Vlečenje navpično Striped Dolžina 600, 750, 900, 1200, 1500, 1800
        Višina 2800, 3000, 3300, 3600, 4200, 4800, 5400, 6000, 6600, 7200, 8400
        SubWindow Dolžina 900, 1200, 1350, 1500, 1800, 2100, 2400, 2700
        Višina 600, 700, 900, 1200, 1300, 1500, 1800, 2100
        Vse vrste Debelina 200, 225, 250, 275, 300, 325, 350, 375, 400

        Znamka betona

        Kateri beton se uporablja za plasti plošč za različne namene?

        • V enoslojnih izdelkih je mogoče uporabiti lahke betonske blagovne znamke M50 - M150 in celične avtoklavne betonske znamke M25 - M100.

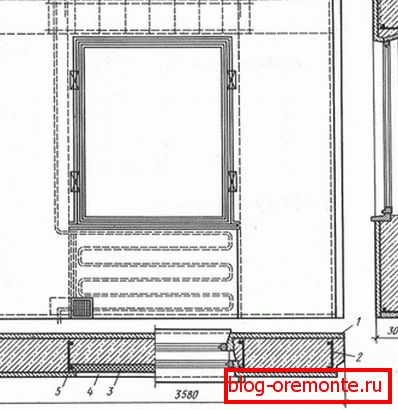

        Enoslojna stenska plošča.

        Bodite pozorni: celični beton ne prenaša udarnih obremenitev. Za majhne tehnološke luknje je idealna rešitev diamantno vrtanje lukenj v betonu. To, tako kot rezanje armiranega betona z diamantnimi kroglicami, bo dopuščal idealno gladke robove in ne bo izpostavljalo strukture tveganju razpokanja.

        • Za nosilni sloj dvoslojnih kontinualnih plošč se lahko uporabljajo težki betonski razredi M150 in višji ali lahki (od M100). Toplotnoizolacijski sloj je izdelan iz lahkega betona M35 - M75 z velikimi porami.
        • Zunanji in notranji sloji kontinuiranih troslojnih plošč so izdelani iz težkih (M150 in več) in lahkih (M100 in več) betona. Povezave med temi sloji zahtevajo obvezno ojačitev in so izdelane iz lahkega (iz razreda M75) ali težkega (iz M150) betona.
        • Notranja plast dvoslojnega izdelka z zaslonom (gosta zaščitna plast obrnjena proti ulici, ločena z zračno režo) je sestavljena iz svetlobnega ali celičastega betona. V prvem primeru se uporablja oznaka M50 in višja; v drugem - M25 in več. Za izdelavo zaslona se uporabljajo težki (iz M150) in lahki (iz M75) beton.
        • Za troslojne plošče z zahtevami zaslona so nekoliko strožji: za notranjo plast - težka (M150 in višja) ali svetloba (od M100 za nosilce in iz M75 za nenosilne plošče); za zaslon - težka (iz M150) ali svetloba (iz M75) beton.

        Površina

        Vrsta površin (zunanjih in notranjih) se lahko razlikuje glede na želje gradbene organizacije. Kategorije površin označujejo črka A in številka od 2 do 7:

        Določitev Opis
        A2 Tako zunanja in notranja površina sta označena tako. Pripravljeni so za slikanje in ne zahtevajo predhodnega polnjenja.
        A3 Zunanja stran je lahko poslikana; notranja potreba po kitu.
        A4 Sprednja površina pod ozadjem.
        A.5 Sprednja površina pod ploščico.
        A6 Površina не подлежит чистовой отделке.
        A7 Površina po konstrukciji je nevidna.

        Любопытно: в общем случае панели с поверхностями типа A6 не применяются в жилищном строительстве. Однако стиль лофт перевернул старые представления о дизайне с ног на голову: грубая поверхность необработанного бетона не только используется, но даже имитируется другими материалами.

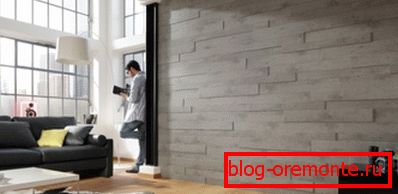

        Betonske stenske plošče iz MDF-ja za notranjo dekoracijo bivalnega prostora v notranjosti.

        Označevanje

        Uporablja se z markerjem ali žigosanim na vertikalnem koncu izdelka, ki ni obrnjen.

        Upoštevajte: poleg tega lahko plošča vsebuje navodila za točkovanje med postopki natovarjanja.

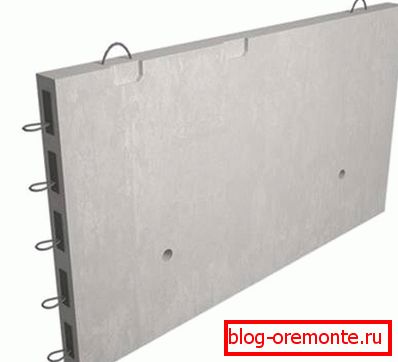

        Ponavadi pa se za premikanje uporabijo pritrdilne zanke.

        Oznaka je sestavljena iz treh alfanumeričnih skupin.

        V skladu s tem opisujejo:

        1. Vrsta in mere izdelka.
        2. Тип и марку бетона. Для многослойных панелей указываются характеристики несущего слоя. Буква «Т» обозначает тяжелый бетон, «Л» - легкий, «Я» - ячеистый.
        3. Особые характеристики или предназначенность для особых эксплуатационных условий. Так, буква «С» обозначает повышенную сейсмостойкость (свыше 7 баллов), буква «М» - морозостойкость, устойчивость к пониженным (от -40 и ниже) температурам.

        Na primer, preučimo oznako izdelka tipa 3H, velikosti 2990 x 2865 x 350 mm, z nosilno plastjo težkega betona M200.

        Panel je odporen proti zmrzali nad -40C in je namenjen za seizmična območja.

        1. В первой группе будут присутствовать тип и размеры, указанные в дециметрах для длины, высоты и в сантиметрах для толщины: 3ns30.29.35.
        2. Vrsta in znamko nosilne plasti bo označila skupina 200T.
        3. Seizmična in odporna proti zmrzovanju se odraža v imenu črk CM.

        Rezultat tega bo označevanje izdelkov v obliki 3CH30.29.35-200T-CM.

        Spremni dokumenti

        Navodila za dokončanje dokumentov, ki spremljajo serijo stenskih plošč, niso vsebovana v besedilu standarda; vendar je seznam obvezen za vse izdelke, proizvedene v skladu z njegovimi zahtevami.

        Torej so v priloženih dokumentih navedeni:

        • Ime in naslov proizvajalca.
        • Datum izdaje potrdila o kakovosti in njegove številke.

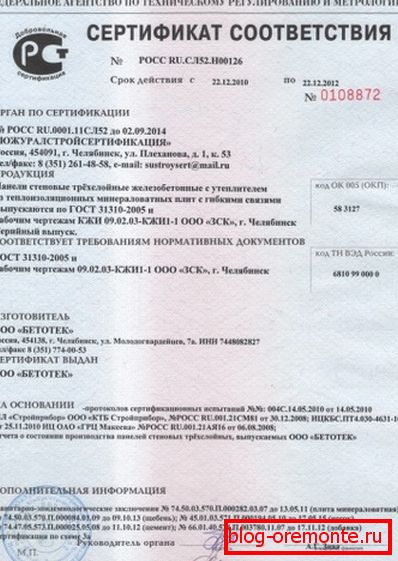

        Certifikat kakovosti za serijo troslojnih plošč.
        • Številka serije predmeta.
        • Popoln seznam znamk modelov v zabavi, ki označuje število izdelkov vsakega tipa.
        • Datum izdelave proizvodov.
        • Označite moč betona in njegovega razreda.
        • Regulativni dokument (na splošno - GOST 11024-84, manj pogosto - dogovorjeno s stranko TU).

        Upoštevajte, da so v večplastnih panelih za vsako plast označeni razred in razred trdnosti betona.

        Prevoz, nakladanje

        Plošče se transportirajo s posebej opremljenimi vozili v pokončnem položaju. Za večplastne izdelke je še ena zahteva: nosilci so nameščeni na strani nosilne plasti. Cena neizpolnjevanja zahtev za prevoz je velika verjetnost raztovarjanja serije poškodovanih: tresenje med prevozom, skupaj z veliko maso izdelkov, je lahko zelo škodljivo.

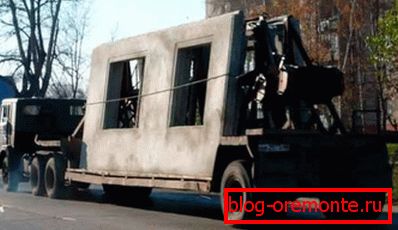

        Transportne plošče.

        Med ploščami položimo lesene blazinice z debelino najmanj 3 cm. Skladiščenje poteka v enakih pogojih: navpični ali nagnjeni položaj, leseni blazinici.

        Za natovarjanje in raztovarjanje se običajno uporabljajo pritrdilne zanke. Jasno je, da se razkladanje ne izvaja ročno (več tone mase, se spomniš?), Ampak s pomočjo dvižne opreme.

        Priporočila za oblikovanje izoliranih polistirenskih plošč

        Ker so ti izdelki izdelani po enakih standardih kot vsi ostali, bomo preučili le ključne točke dokumenta.

        Izolacija se nahaja med dvema slojema armiranega betona (težka ali lahka). Mobilne vrste betona v tem primeru ne veljajo: njihova glavna funkcija je prevzeta z izolacijo betonskih izdelkov.

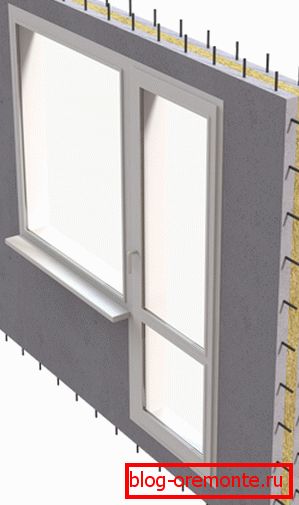

        Zunanje in notranje plasti so ojačane.

        Zunanje in notranje plasti je mogoče povezati z armiranimi betonskimi mozniki ali elastičnimi spoji, izdelanimi iz materiala, ki je odporen proti koroziji (ojačitev iz steklenih vlaken ali nerjavno jeklo).

        Sprednja stran izdelka je opremljena z zaščitno in dekorativno plastjo.

        Seznam rešitev, ki jih predlaga dokument, je precej pogost:

        1. Ploščasta obloga (ploščice ali ploščice iz dekorativnega betona).
        Na fotografiji - to je različica izvajanja.
        1. Plast dekorativni omet.
        2. Fasadna barva.

        Paneli so namenjeni stanovanjskim, industrijskim in javnim stavbam, visokim do 75 metrov, kar ustreza 20-25 nadstropij (odvisno od višine stropa).

        Izdelki, pri katerih so gibki mostovi povezani zunanji in notranji plasti, so bolj odporni na seizmike (do 9 točk), vendar so manj odporni proti toploti (od -60 do +45 ° С glede na območje od -60 do +75 za plošče s trdimi armiranimi betonskimi zatiči).

        Označevanje se nekoliko razlikuje od tistega, ki ga je predhodno preučil dokument. Tip plošče vsebuje navedbo vrste povezav med močnimi plasti (f - toga, g - fleksibilna) in možnost uporabe kot nosilca (nosilni izdelki so označeni s črko H).

        Tako izdelek ZNTSNg - troslojno kletno ploščo, ki lahko opravlja funkcijo nosilca in je povezana z gibkimi priključki.

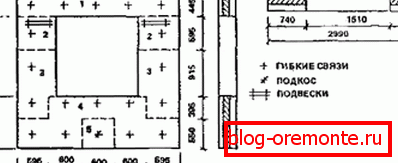

        Nosilna plošča s fleksibilnimi priključki.
