Struženi betonski stebri za razporeditev okvirjev

Ogromno število ljudi, ki omenjajo tako besedo kot "stolpec", takoj opozarjajo na starinske, dekorativne spomenike arhitekture in stavbe s širokimi izrezljani stolpci, ki podpirajo strop. Toda poleg takšnih arhitekturnih objektov, ki opravljajo dekorativno funkcijo, so armirani betonski stebri industrijskih zgradb, ki izvajajo podporno funkcijo za vzdrževanje okvirja stavbe.

Betonski izdelki podpirajo v industrijski gradnji

Značilnosti oblikovanja

Stolpci iz armiranobetona malte prerazporedijo navpične izdelke s sorazmerno majhnimi dimenzijami prečne prereze v primerjavi s svojo višino ali dolžino.

Takšni gradbeni elementi se večinoma uporabljajo za izdelavo okvirov okroglega ali okvirnega tipa, prav tako pa se uporabljajo kot nosilne opore za druge gradbene elemente:

  • Beams;
  • Rigel;
  • Teče.

Osnovne lastnosti in značilnosti

Stolpi za beton so izdelki, ki imajo naslednji sklop lastnosti:

  • Visoka odpornost na agresivne vplive na okolje;
  • Popolna skladnost z navedeno zmogljivostjo;
  • Odpornost na različne seizmične učinke;
  • Odpornost proti vlagi;
  • Odpornost proti zmrzovanju.

Navodila za izbiro določene oblike so referenčna točka za skladnost z naslednjimi parametri:

  1. Podatki, pridobljeni kot rezultat genealoških raziskav;
  2. Vremenske razmere in podnebne cone, v katerih bo podpora delovala;
  3. Višina stavbe v gradnji ali višine;
  4. Funkcionalni namen stavbe, pri kateri je konstrukcija vključena.

Glavna in najpomembnejša tehnična značilnost nosilcev betonskih ležajev je ravno nosilna zmogljivost. Višja je učinkovitost tega parametra, manjši je stolpec v stavbi. Izdelki z največjo nosilnostjo se lahko uporabljajo pri gradnji spodnjih nadstropij ali kleti.

Razpon oblik

Za večnadstropne stavbe se običajno uporabljajo stebri, katerih konstrukcija je obdana z več konzolnimi izrastki, ki so na višini 2,5 in 3 metre. Oznake te vrste so oznaka konca tal, ker je ravno na njih, da so stropni nosilci pritrjeni za urejanje naslednjega nivoja. Tako se oblikuje okvir visokih stavb.

Stebri, ki se uporabljajo za postavitev stavb v enem nadstropju, so višji in ne predvidevajo projekcij. Take podpore se lahko uporabijo za gradnjo industrijskih ali kmetijskih prostorov.

Regulativna dokumentacija

Gradbeni proces

Za konkretne izdelke te vrste obravnavamo z visoko stopnjo odgovornosti in izdelamo najstrožje zahteve. Elementi te vrste so izdelani v popolni skladnosti s standardizirano dokumentacijo. Proizvajajo številne različne teste in teste za moč, zanesljivost, togost in sposobnost, da se uprejo razpokam.

Vse osnovne zahteve in standardi za podporo betonskih izdelkov so vsebovani v naslednjih dokumentih:

  • GOST 25628 iz leta 1990 ureja parametre stebrov za gradnjo samostojnih zgradb;
  • GOST 18979 iz leta 1990 ureja parametre stebrov za gradnjo večnadstropnih stavb;

Bodite pozorni! V teh državnih standardih je v kolone s kolesi dodeljena tako oznaka "SK.40.2.5-1". Ta oznaka pomeni, da je dolžina takšnih elementov 0,4 m, njihova širina pa 0,2 m.

  • Serija AI 04-1 ureja parametre izdelkov za ustvarjanje okvirja vezi;
  • Serija 1.423.1-3 / 88 določa parametre stolpcev, ki so osnova za gradnjo enonadstropnih prostorov za industrijsko uporabo;
  • Serija 1.823.1-2 določa značilnosti izdelkov za gradnjo objektov za kmetijske namene.

Cena takšnih izdelkov spada v kategorijo dovolj visoka, zato je pomembno, da se preveri, ali je bil porabljen denar upravičen. V smislu trajnosti in trdnosti armirani betonski stebri med vsemi izdelki armiranega betona nimajo podobnih analogov. Te značilnosti povzročajo, da stolpci postanejo tisti izdelki, okoli katerih gradijo stavbo.

Kakšni so stolpci?

Oklopljen izdelek

Z izbiro materiala za izdelavo takšnih podpornih konstrukcij z veliko skrbjo, saj je odvisno od njega glavni kazalniki končnega izdelka. Sodobni elementi so izdelani z rešitvami blagovne znamke od M300 do M600 z ojačanim okvirjem, izdelanimi s trdimi palicami in žico. Okrepitev iz jekla je lahko napeta ali brez napetosti.

To jekleno strjevanje, ki bo kolono omogočalo potrebno stopnjo trdnosti, trajnosti in sposobnosti, da se iz talnih plošč pregrejejo velike količine.

Montaža armiranobetonskih stebrov z lastnimi rokami je izdelana v specializiranih očalih ali v monolitnih temeljih. Temelji stebrov so izdelki, izdelani tudi iz armiranega betona. Takšni elementi imajo le ogromno varnostno stopnjo, ki jim omogoča varno držanje izdelkov te vrste, razen gibanja in nagiba.

Na fotografiji - temelj za namestitev

Klasifikacija izdelkov

Obstaja več vrst klasifikacij takšnih betonskih konstrukcij za različne značilnosti in značilnosti končnega elementa.

Vrste

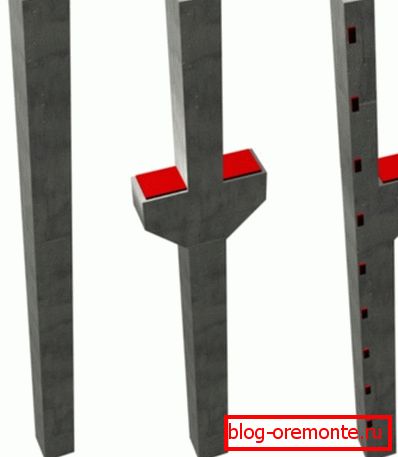

Glavne vrste

Po videzu takšnih struktur so razdeljeni v dve glavni skupini:

  1. S konzolami - za gradnjo stavb, zgrajenih s pomočjo mostnih žerjavov:
  • Pravokotne - za stavbe višine 9,6 m;
  • Dve podružnice - za stavbe višine več kot 9,6 m;
Dvojni izdelek

Bodite pozorni! Produkt te vrste sestoji iz dela z zgornjim delom žerjava, na katerem se nahaja prekrivalo, in dela žerjava, ki služi kot nosilec žarka, in prevzame tovor iz prekrivanja.

  1. Nenadzorovano - za gradnjo objektov, ki so izdelani brez uporabe mostnih žerjavov.

Združene dimenzije armiranobetonskih stebrov s konzolami so tudi razdeljene glede na vrsto preseka:

  • S pravokotnim odsekom - 400/400, 400/600, 400/800, 500/500, 500/600, 500/800 (mm);
  • Z dvodelnim prerezom - 400/1000, 500/1000, 500/1300, 500/1400, 500/1550, 600/1400, 600/1900, 600/2400 (mm).

Po oddelku

Glede na vrsto prereza konstrukcije je lahko:

  • Okrogla;
  • Pravokotne;
  • Trg.

Z proizvodno tehnologijo

Po metodi, po kateri je izdelana, je lahko podporna struktura:

  • Monolit. Proizvodnja je narejena neposredno na gradbišču z ulivanjem betonske raztopine v opaž, ki je vnaprej nameščen ojačitveni okvir;

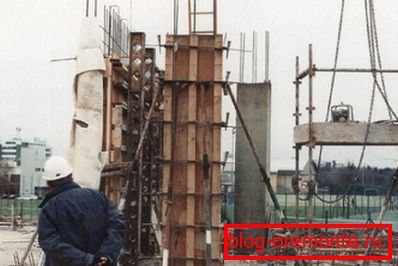

Nalaganje monolitnih izdelkov na gradbišču
  • Nacionalna ekipa. Podporniki tega tipa so v celoti proizvedeni v industrijskih pogojih pri proizvajalcih. Prevoz takšnih izdelkov do gradbišča poteka s pomočjo specializirane opreme.

S položajem

Odvisno od položaja stebra v izdelani armiranobetonski zgradbi stavbe v gradnji so proizvodi razdeljeni na:

  • Srednji stolpci;
  • Stolpci zadnje vrstice;
  • Sprednji izdelki.

Elementi fasade imajo razširjeno konzolo, ki omogoča nanje fasadne premaze. Luknje v tej konzoli so namenjene komunikacijskim dvigalom.

Obstajajo tudi fasadni izdelki z dolgimi konzolami za ureditev balkonov in lož.

Nekatere značilnosti izračuna

Skica konstrukcije okvirja

Parametri, kot so dolžina, razpoložljivost vgrajenih elementov, prerez in nosilnost kolone, se določijo z metodo izračunavanja v fazi načrtovanja. V velikem številu primerov se uporabljajo natančno montažni betonski izdelki, ki so dolgi, enaki dvema nadstropjema konstrukcije.

Strokovnjaki priporočajo uporabo konkretnih rešitev blagovne znamke od B-15 do B-25. No, za izdelke, ki se uporabljajo pri gradnji prvih nadstropij, uporabite raztopine od B-25 do B-30, vendar ne več.

Prva stvar, ki jo je treba določiti s pomočjo izračuna, je prečni prerez betonskega izdelka, ki bo omogočal ohranjanje enakomernosti stiskanja. Ta vrednost se določi z naslednjo formulo:

A = F / Rb, kjer:

  • A je območje preseka proizvoda;
  • F - tlačna sila;
  • Rb je trdnost betonske raztopine pri stiskanju.

Primer računanja armiranobetonskih stebrov:

F = 50 ton. Betonska znamka B15 ima tlačno trdnost 200 kgf / cm2.

A = 50000/200 = 250 cm2

Stran odseka kvadratov bo enaka:

A = v250 = 16 cm.

Ko je znano območje prečnega prereza, se upošteva izračun ob upoštevanju koeficientov, ki označujejo delovne pogoje, natančnost vgradnje in druge pogoje, ki lahko povečajo dimenzije prereza. Upoštevati morate tudi ekscentrično stiskanje ob upoštevanju naključnega ekscentričnosti in fleksibilnosti ustvarjene strukture, ki se poveča sorazmerno višini izdelka.

Ti izračuni so lahko tako zapleteni in zapleteni, da je njihova proizvodnja pogosto povezana z veliko verjetnostjo napak. In s trenutnimi zmožnostmi sodobnega računalništva, je preprosto neprimerno, da takšne izračune opravimo ročno. No, če določite prečni prerez kolone, je treba, tako rekoč, razmere na terenu, potem boste seveda morali prešteti ročno.

V vsakem primeru mora izračun upoštevati ne le lastno moč stolpca, temveč tudi možnost njene interakcije z osnovo in strukturo tal. Zato je treba izračunani prerez povečati vsaj iz konstruktivnega pogleda na ojačitev konstrukcije.

Kaj je treba upoštevati pred nakupom

Shema polaganja za skladiščenje in prevoz

Preden kupite stolpce za gradnjo stavbe ali industrijske ali kmetijske površine, morate najti proizvajalca, od katerega lahko kupite izdelke dobre kakovosti po razumni ceni.

Da bi naročili in kupili podporno armirano betonsko konstrukcijo, bo potrebno zagotoviti naslednje podatke:

  • Niz delovnih risb, za katere je bil zasnovan zahtevan stolpec;
  • Ocenjena višina in višina;
  • Obrazec;
  • Velikost preseka;
  • Razpoložljivost vgrajenih delov;
  • Lokacija gradbenega zemljišča, da bi pravilno izračunali stroške prevoza končnega izdelka.

Na koncu

Betonski rekviziti

Stolpci - izredno pomemben, vzdržljiv in zanesljiv izdelek za gradnjo nalog. Če izberete takšne podpore, jih morate voditi s podatki, ki jih GOST kaže na armiranobetonskih stebrih za industrijske zgradbe, kmetijske, enostranske in večnadstropne. Poleg teh regulativnih dokumentov se je treba sklicevati tudi na izračun ekscentrično stisnjenega armiranega betona, ki mora biti nujno prisoten v projektu.

No, sestavljanje armiranega betona podpore ni težko, če ima izdelek vse deklarirane lastnosti, saj je odvisno od njih moč in zanesljivost zgradbe. In videoposnetek v tem članku vam bo še bolj povedal o tako pomembnem elementu za gradnjo kot ojačene betonske stebre.
