Testiranje trdnosti betona z uporabo destruktivnih in

Preizkušanje moči betona je obvezen ukrep pri izvajanju gradnje kapitala. Izvaja se za najbolj natančno in objektivno določitev mehanskih lastnosti materiala, kar omogoča napovedovanje njegovega obnašanja pod vplivom različnih obremenitev.

Pomen takih testov in pravilna interpretacija njihovih rezultatov je težko preceniti. Zato strokovnjaki priporočajo opravljanje takšnih pregledov v vsakem primeru, ne glede na namen in obseg gradnje.

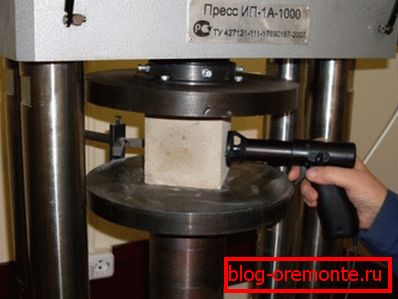

Obstaja več načinov, kako ugotoviti, kako bo konstrukcija vzdržala obremenitev.

Dejavniki, ki vplivajo na moč

Pred analizo, katere preizkuse betona za trdnost po GOST je treba izvesti, je potrebno razumeti kazalnike, ki določajo mehanske lastnosti materiala.

Možnosti strukture

Moč betona je njena sposobnost zaznavanja obremenitev in napetosti (napetost, stiskanje, upogibanje, striženje) in jih upirati zaradi notranjega stresa.

V tem primeru materiala ne smete zrušiti v eni ali drugi obliki (razcep, razpoke, delaminacija).

  • Ta značilnost je predvsem v sestavi materiala. Cementna blagovna znamka ima ključno vlogo pri oblikovanju moči - večja je, večja je obremenitev, ki jo lahko nosi struktura.

Bodite pozorni! Cena nizko kakovostnih formulacij bo bistveno manjša od visokokakovostne, zato je pogosto želja po varčevanju. Včasih je zmanjšanje stroškov resnično primerno s finančnega in inženirskega vidika, vendar pogosteje le zmanjšuje učinkovitost in skrajša življenjsko dobo strukture.

  • Poleg cementa, peska in polnila igrajo pomembno vlogo tudi modifikatorji. Te snovi uvajamo v raztopino v sorazmerno majhnih količinah, vendar bistveno spremenimo njegove lastnosti, povečujemo njegovo tekočino, moč, pospešujemo strjevanje itd.
  • Za bolj učinkovito in enotno porazdelitev bremena v beton izvedemo ojačitev - polaganje kovinske žice in palic v debelino materiala. Ta način krepitve vam omogoča spopadanje z nizko elastičnostjo.

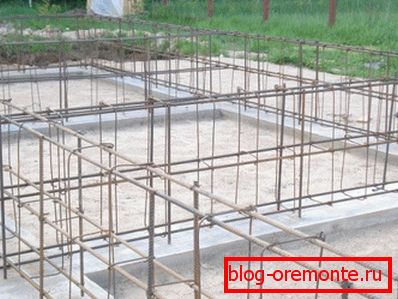

Tip in konfiguracija armature vplivata tudi na trdnost konstrukcije kot celote.
  • Končno so pomembni tudi pogoji za prelivanje in strjevanje cementa. Dejstvo je, da je za utrjevanje potrebno zatesniti material, da odstranimo zrak in hidriramo cement - reakcijo njegovih granul z vodo. Hitrost tega postopka je odvisna od temperature, zato je treba v zimskem času zagotoviti beton visoko kakovostno toplotno izolacijo ali dodatno ogrevanje.
  • Drug vidik postopka gradnje moči je izhlapevanje tekočine. Če se malta posuši hitreje kot vsa cementa reagira z vodo, bo gostota betonskega monolita heterogena. Da bi se temu izognili, strokovnjaki umetno upočasnijo sušenje površinskih slojev materiala, jih prekrijejo s polietilenom ali burlapom in jih še dodatno omočijo.

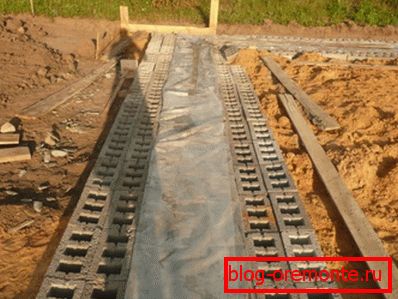

Preprečite, da tekočina prehitro izhlapi, prekrijete raztopino s filmom.

Kot rezultat, vidimo, da je moč integralni kazalnik, ki ga zagotavlja interakcija številnih dejavnikov. S pomočjo izračunov lahko določimo le približno stabilnost betona, zato se v težkih situacijah uporabljajo instrumentalne tehnike nadzora.

Kontrolne metode

Pregled metode

Do danes je moč določena z več metodami.

Med njimi so:

  • Pregled standardnih vzorcev. Da bi to naredili, so kubični ali cilindrični fragmenti izdelani iz raztopine z znanimi razmerji, ki se 28 dni sušijo v kalupih. Nato se vzorci testirajo v posebni stiskalnici, po katerem se ugotovi njihova trdnost.

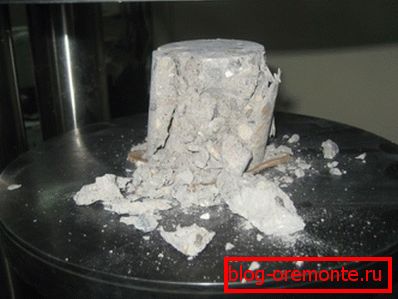

Betonski valj je uničen pod pritiskom
  • Temeljna študija. Monolit se izrezuje iz zamrznjenega betona (v zadnjem času se vedno bolj uporablja vrtanje z diamantnimi krone), ki je nato predmet laboratorijskih testov. Kot v prejšnjem primeru je najpogostejše uničujoče testiranje pod pritiskom.

Bodite pozorni! Pomanjkljivost te skupine metod je težava izvlečenja vzorcev in visoki stroški postopka. Poleg tega, če izberete napačno točko za vzorčenje, obstaja tveganje za zmanjšanje lastnosti nosilnosti strukture kot celote.

  • NDT. Ta skupina metod se razlikuje od dveh predhodnih, saj ni merjen konkreten, ampak drugi kazalniki, ki so neposredno povezani z mehansko stabilnostjo. Tehnike nedestruktivnega testiranja so manj delovno intenzivne, njihova natančnost pa bo nekoliko nižja. Vendar pa je za rešitev večine inženirskih problemov dovolj.

Vse te metode se lahko uporabljajo tako v masi kot v zasebni gradnji. Vrstni red nadzornih ukrepov ureja GOST R-53231-2008 "Nadzor in ocena trdnosti betona" in številni drugi standardi.

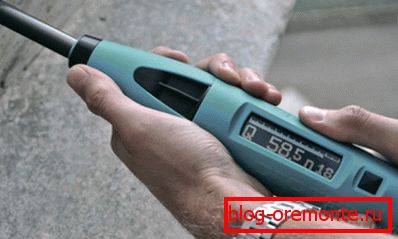

Neporušne merilne metode omogočajo delo z že postavljenimi strukturami.

Vzorec izdelave in predelave

Najpogostejša metoda je test moči betonskih kock.

V ta namen opravite pripravljalno delo:

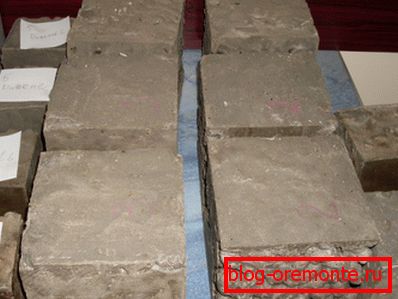

Umetni vzorci
  • Več vzorcev betona se vzame iz serije raztopine, katere prostornina bo zadostovala za izdelavo serije vzorcev želene velikosti.

Bodite pozorni! Pri izbiri materiala ga ne smemo dodatno mešati, odstraniti ali dodati v polnilo itd.

  • S polivanjem v standardizirane oblike se vzamejo vzorci, katerih konfiguracija in dimenzije ustrezajo vrsti študije. Praviloma se polnjenje obrazcev opravi najpozneje 20-30 minut po izboru.

Regulativni dokumenti dovoljujejo uporabo takih kontrolnih vzorcev:

Vrsta študija Vzorec obrazca Linearne mere, mm
Nadzor tlačne ali natezne trdnosti Kubično Od 100x100 do 300x300
Cilindrični Premer je od 100 do 300, višina ni manjša od premera
Aksialno raztezanje Prizmatična Od 100x100x400 do 300x300x1200
Cilindrični Premer je od 100 do 300, višina ni manjša od dveh velikosti premera
Nadzor upogibne upornosti Prizmatična Od 100x100x400 do 300x300x1200
  • Prav tako je dovoljeno izrezati monolite iz utrjenega betona ali jih izvrtati z diamantnimi kronami.
  • Ekstrakcija se izvede brez predhodnega vlaženja materiala, v skladu s shemami, ki jih odobri GOST (podane kot ilustracije v članku).
Monolitne rezalne sheme
  • Navodilo omogoča preskušanje vzorcev, ki nimajo vidnih napak - čipi, razpoke, luknje s premerom več kot 10 mm itd.

Bodite pozorni! Dovoljena je prisotnost tokov vode na vzorcih, dobljenih z vlivanjem v kalup, vendar pred izvedbo kontrole jih je treba odstraniti z abrazivom.

Destruktivni nadzor

Laboratorij preizkuša moč betona za različne oblike nadzora v skladu z različnimi tehnološkimi shemami.

Nadzor tlačne trdnosti je naslednji:

  • Vzorec (kocka ali cilinder), nameščen na spodnji plošči stiskalnice.
  • Zgornja plošča se postopoma zmanjšuje, kar ustvarja obremenitev betona. Predpostavlja se, da je hitrost nakladanja približno 0,5-0,0 MPa / s.
  • Vzorec se naloži, dokler se ne zruši. V tem primeru mora biti razdelitveni sistem skladen s tistim, ki je določen v regulativnih dokumentih. V nasprotnem primeru se rezultat ne upošteva, o čemer je v dnevnik objavljen ustrezen vnos (informacije se lahko vnesejo tudi v poročilu o preskusu ali drugem dokumentu).

Bodite pozorni! Natezno trdnost pri cepitvi se preskusi v skladu s podobno shemo, z edino razliko, da se tlak izvaja s pomočjo posebne šobe.

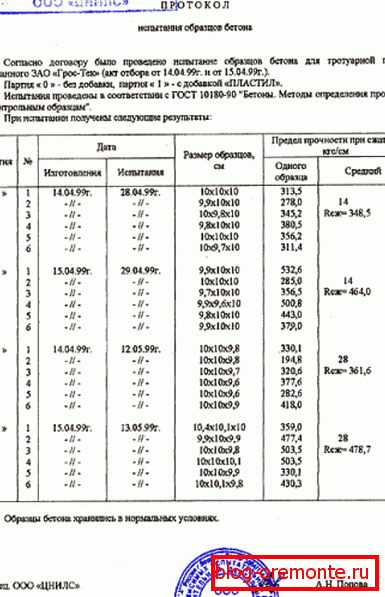

Potrdilo o preizkusu razreda B20 za beton: vzorec

Nadzor raztezanja pri upogibanju se izvede drugače:

  • Raztegnjena prizma se položi v vodoravni položaj v preskusnem stroju.
  • Srednji del prizme pritisnemo s stopnjo povečanja obremenitve približno 0,5 MPa / s.
  • Za vzorec med inšpekcijskim pregledom je potrebno, da črta uničenja prehaja v srednji del vzorca, zlom pa je nagnjen za največ 150 z navpične osi.

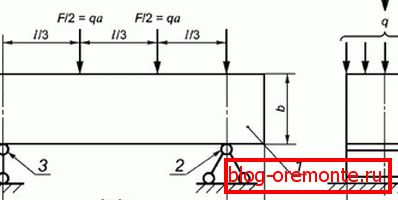

Vpliv na prizmo pri upogibni obremenitvi

Na podlagi pridobljenih podatkov se izračuna konkretna moč. Zadostna natančnost določanja glede na GOST je 0,1 MPa.

Načeloma, če imate dostop do tiska z napravo za krmiljenje tovora, lahko moč vzorec ocenite z lastnimi rokami.

Na primer, odpornost proti kompresiji se izračuna po naslednji formuli:

R = (F / A) * K, kjer

  • R je želena vrednost trdnosti.
  • F je uničujoča sila v Newtonih.
  • A - površina vzorca, mm2.
  • K - korekcijski faktor, ki upošteva vsebnost vlage v poroznih in celičnih materialih.

NDT

Osnovne metode

Zgoraj navedene metode so precej točne, vendar imajo številne pomanjkljivosti. In kar je najpomembnejše - ne dovolijo preverjanja moči materiala v celotni strukturi, kar je včasih potrebno. V ta namen se običajno uporablja tako imenovano neporušitveno testiranje.

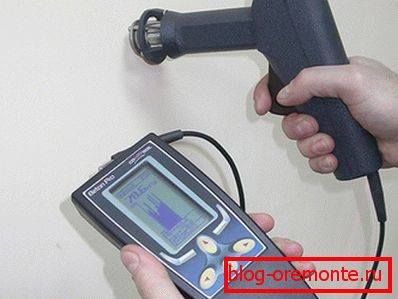

Uporaba sklerometra

Kot smo že omenili, sama merilna sila ni merjena, ampak posredni kazalniki.

Te vključujejo:

  • Merjenje parametrov obračanja trdnih predmetov s površine betona. Ta tehnika je zelo pogosta in se uporablja pri različnih modulih sklerometrov (primer na sliki zgoraj).
  • Merjenje parametrov betonske deformacije na mestu udarca (najpogosteje se udarec uporablja z jekleno kroglico s fiksnim premerom in maso). Za izvedbo te tehnike se uporablja tako imenovani "kaškarjev kladiv".
bobni Kashkarovna
  • Obračunavanje energije pulza, kadar je izpostavljeno napadalcu posebne naprave na površini betona.
  • Merjenje hitrosti širjenja ultrazvoka v debelini materiala. Ta tehnika je optimalna za odkrivanje skritih napak v notranjih plasti betona.

Ob upoštevanju posredne narave teh metod, strokovnjaki priporočajo, da jih uporabite v kombinaciji in uskladite rezultate, da bi dobili eno sliko.

Metoda separacije

Posebna skupina tehnik so tako imenovane neposredne metode neporušitvenih testov. Ti vključujejo preverjanja raztrganin in solz. Pokažejo zadovoljive rezultate, ker je njihov opis vreden, da ostanejo ločeno.

Nadzor tear-off se izvaja na naslednji način:

  • Jekleni disk je zlepljen na površino, povezan z mehanizmom, ki zagotavlja merilno silo.
  • Za lepljenje v skladu z zahtevami GOST se uporabljajo sestavini ED16 ali ED20.
  • Ko je sestava polimerizirana, se na ploščo pritrdi sila, dokler ne odtrga delec betona. Izmerimo parametre učinka, na podlagi katerih sklepamo o mehanskih značilnostih raztopine.

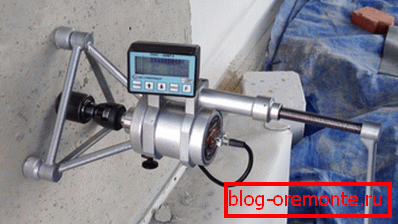

Nadzor peelinga

Bodite pozorni! V Ruski federaciji se ta tehnika redko uporablja, saj podnebne razmere v večini delov države ne zagotavljajo popolne polimerizacije lepila. Hkrati je njegova učinkovitost zadostna, da se kot sredstvo za odtrganje uporablja kot indikativno ali pomožno.

Metoda razdeljevanja

Ena od sprememb regulacije odtrganja je metoda cepitve rebrov:

  • Na zunanjem kotičku konstrukcije je nameščeno posebno orodje, delovni del katerega spominja na objemko. Premični deli so vpeti z vijakom, dokler orodje ni varno pritrjeno.
  • Nato se s pomočjo sile pritrdi, kar vodi do razcepitve rebra na točki stika s prijemalnim delom. Velikost napora kaže na moč betona.
  • Pomanjkljivost te tehnike je očitna: lahko nadzirate značilnosti, daleč od vsega. Zato je bila pred nekaj leti na trg narejena sprememba takega pripomočka, ki se lahko uporablja na nivojih. Hkrati za pritrditev uporabljenega orodja.

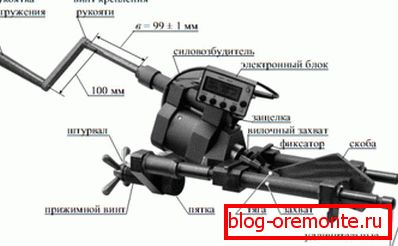

Photo sponka za cepitev betonske plasti

Bodite pozorni! Za delovanje takšne naprave je potreben dovolj močan udarni vrtalnik ali perforator, kar bistveno otežuje nadzorni postopek.

Zaključek

Zgoraj opisane metode testiranja trdnosti betona, če so pravilno izvedene, kažejo zadostno učinkovitost. Njihova uporaba (kot smo že ugotovili, za najboljše rezultate pa bi morala biti celovita) omogoča, da ocenjujemo lastnosti strukture, napovedujemo njegov odziv na različna obremenitev in, če je potrebno, načrtujemo aktivnosti za odpravo pomanjkljivosti.

Seveda se v praksi le s strokovnjaki lahko spopadejo s tem, vendar bo novinec, ki je skrbno preučil videoposnetek v tem članku, lahko naredil vsaj grobo oceno.
