Vgradnja armiranih betonskih konstrukcij: regulativni

Predmet tega predmeta je armirani betonski ležaj in zapiralne strukture. S svojimi klasifikacijami se moramo ukvarjati in se seznaniti z zahtevami za montažo, kot je določeno v veljavnih regulativnih dokumentih.

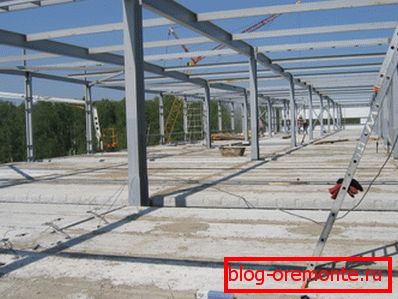

Gradnja industrijske stavbe. Talne plošče - armirani beton, nosilni okvir - jeklo.

Razvrstitev

Katere vrste armiranobetonskih konstrukcij se uporabljajo v gradbeništvu?

  • Monolit. Najbolj očiten primer so moderne okvirne monolitne stanovanjske zgradbe. Nosilni okvir stavbe je na mestu odstranjen opažni opaž; Po nizu trdnosti betona se postavijo zaščitni zidovi in ​​pregrade po lahkih poroznih materialih.
  • Montažni. Vzorec te zasnove je panelna hiša: zgrajena je iz montažnih elementov. Montaža montažnih betonskih konstrukcij se praviloma zmanjša na združitev ojačitvenih strukturnih elementov okvira z varjenjem in betoniranjem spojev.

Koristno: ta tehnologija med drugim omogoča uporabo strukturnih elementov s prednapetimi ojačitvami. Okrepljene palice, ki jih segrejejo visoki tokovi, ohladijo, se raztegnejo in s tem povečajo trdnost izdelka za upogibanje. Proizvodni postopek armiranega betona z ojačitveno napetostjo pomeni industrijske pogoje.

  • Montažni - monolitni. Ta vrsta konstrukcije vključuje, na primer, prekrivanje plošč, položenih na monolitne nosilce.

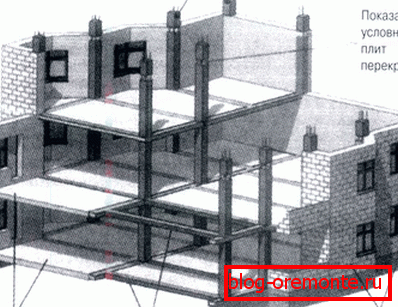

Tipična kombinirana oblika. 1 - monolitni stebri; 2 - talne plošče; 3 - monolitni vijaki; 4 - zunanje stene gaziranih betonskih blokov.

Poleg tega lahko gradnja stavb in industrijskih objektov v eni zgradbi združuje neenake elemente. Uporabljamo skupno namestitev armiranobetonskih in jeklenih konstrukcij, na primer pri izdelavi odprtih skladišč, ki mejijo na stavbo: tramovi ali krošnjami krošnje se kuhajo na vdelane dele v beton ali pritrdijo na monolit.

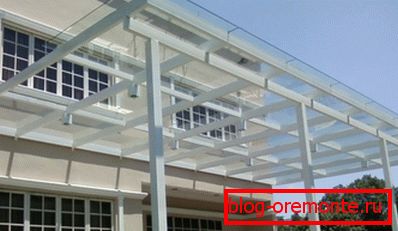

Tenda v bližini stene stavbe.

Regulatorni dokumenti

Katere dokumente urejajo namestitev izdelkov iz armiranega betona?

Ime in številka dokumenta Vsebina
GOST 10922-90 Splošni tehnični pogoji za izdelavo armaturnih in vdelanih izdelkov, njihovi varjeni sklepi.
GOST 14098-91 Vrste, modeli in dimenzije varjenih spojev fitingov in vgrajenih delov.
SNiP 3.03.01-87 Metode za izdelavo nosilnih in zapiralnih struktur, materialov in tehnologije za glavna dela, ki se uporabljajo v ta namen.

Najpogosteje se moramo seznaniti z vsebino zadnjega dokumenta: vsebuje najbolj popolne informacije o inštalacijskem delu.

SNiP 3.03.01-87

Dokument velja za naslednji seznam del:

  • Gradnja monolitnih betonskih in armiranobetonskih zidov, tramov, stebrov, tal in drugih podpornih in zaprtih konstrukcij.

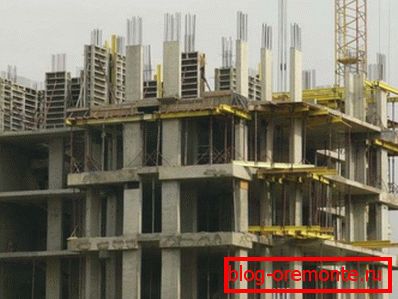

Monolitna stanovanjska gradnja je eden od posebnih primerov uporabe SNiP.
  • Vgradnja armiranega betona in montažnih kovinskih konstrukcij na gradbišču.
  • Varjenje montažnih spojev kovinskih konstrukcij, varjenje armaturnih spojev izdelkov iz armiranega betona in vgrajenih delov v njih.
  • Gradnja kamnitih, keramičnih, silikatnih in betonskih blokov.

Delo se začne s pripravo PPR (projektno delo). Projekt mora med drugim vključevati izjavo o vrstnem redu glavnih dejavnosti, pri čemer je treba upoštevati varnost in konstrukcijo gradnje.

Vsi uporabljeni materiali morajo ustrezati veljavnim standardom in / ali specifikacijam.

Poglejmo osnovne zahteve SNiP.

Skladiščenje in premestitev

Pri shranjevanju konstrukcijskih elementov morajo biti narejeni tesnila s pravokotnim prerezom, debeline vsaj 30 milimetrov. V primeru složenega skladiščenja je treba postaviti tesnila na isti navpični črti.

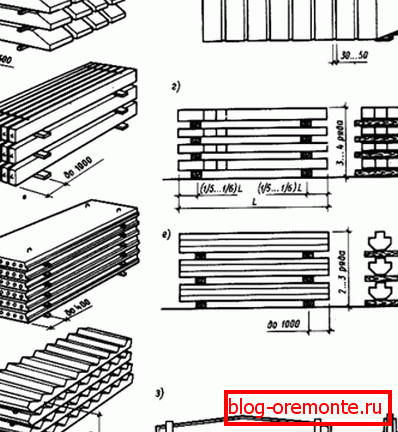

Sheme skladiščenja za izdelke različnih vrst.

Ojačitve so zaščitene pred poškodbami. Zaščita zahteva in površina, opremljena z računom, da se zagotovi boljša oprijemljivost na beton.

Skladiščenje se izvaja ob upoštevanju vrstnega reda namestitve. V tem primeru mora tovarniška oznaka ostati vidna.

Kovinski spoji (vijaki, matice itd.) Se hranijo izključno v zaprtih prostorih; jih je treba sortirati glede na velikost, razred moči in v primeru izdelkov visoke trdnosti - po seriji.

Premikanje vseh izdelkov z vlakni je prepovedano. Za premikanje ali dajanje kraja dela se uporablja dvižna oprema. Sling se izvaja za montažne zanke ali na mestih, ki so navedeni na delovnih risbah.

Navedite: ENiR za montažo in gradbena dela (dokument z enotnimi standardi in tarifami) temelji na gibanju blaga, ki tehta do 50 kg na razdalji do 30 metrov z lastnimi rokami brez uporabe opreme za nakladanje.

Metoda stiskanja naj ne izključuje premikanja zanke in poškodb armatur. Prepustite izdelke za izdajo ventilov. Položaj elementa pri dvigovanju mora biti čim bližje načrtovalni (to je npr. Stenska plošča, ki je vgrajena v delovno mesto v navpičnem položaju in talna plošča je vodoravna).

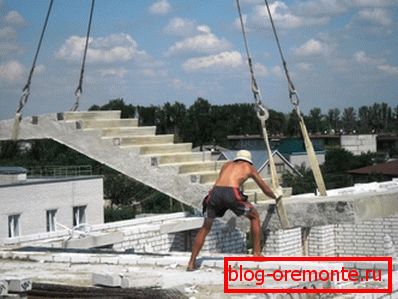

Vgradnja po stopnicah. Izdelek je dobavljen na mestu vgradnje v delovni položaj.

Elementi se dvigujejo brez strmoglavljenja in nihanja; želena orientacija v prostoru se doseže z uporabo zamud (ena za vertikalno orientirane elemente in vsaj dve za vodoravne dele strukture).

Dvig se izvaja v dveh korakih:

  1. Izdelek se dvigne na 20-30 cm, da preveri kakovost obrezovanja.
  2. Po preverjanju se izvaja nadaljnji dvig.

Način pritrjevanja elementov bi moral izključevati njihovo premikanje v kateri koli fazi namestitve. Dokler ni zanesljiva pritrditev (trajna ali začasna), izdelka ni mogoče uporabiti kot podporo za druge strukturne elemente.

Betonsko delo

Po mnenju SNiP je za njih treba uporabljati mešanice, pripravljene v skladu z naslednjimi zahtevami:

Parameter Pomen
Število agregatnih frakcij z največjo velikostjo zrn do 40 mm Vsaj dva (pesek in ruševin)
Število agregatnih frakcij z največjo velikostjo zrn nad 40 mm Najmanj tri (frakcija frakcijskega kamna 10-20 mm, frakcija iz drobljencev več kot 20 mm, pesek)
Največja velikost agregatov za armirane betonske konstrukcije Največ 2/3 najmanjše razdalje med ojačitvami
Največja velikost agregata za plošče Ne več kot polovica debeline plošče
Največja velikost agregata za črpanje betona z betonsko črpalko Ne več kot ena tretjina premera plinovoda

Doziranje sestavin betona, izdelanih po teži. Po količini vode za mešanje se lahko dozirajo samo aditivi (plastifikatorji, sredstva proti zamrznitvi itd.).

Razmerje sestavin se določi ločeno za vsako serijo cementa in agregata z obveznim preskušanjem vzorcev za mobilnost in trdnost.

Prepovedano je povečati mobilnost betona z vnosom vode vanj.

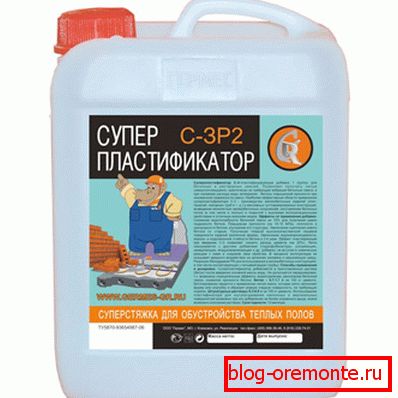

Za pridobitev mobilnih mešanic uporabimo plastifikatorje.

Pred betoniranjem je treba površine delovnih spojev očistiti iz umazanije, prahu, smeti, mastnih madežev, cementne folije, snega in ledu. Takoj pred polaganjem betonske površine speremo z vodo in posušimo s tokom zraka. Navodilo je povezano z zmanjšanjem oprijema cementa na podlago, ko je površina onesnažena.

Beton se položi v vodoravne sloje enake debeline.

Če vibro-vibracijski vibrator ne bi smel biti odvisen od ojačitve, vdelanih delov ali opažev. Globinski vibrator mora potopiti 5-10 cm v predhodno postavljeno plast in se premakniti v korakih največ enega in pol polmera delovanja; površina se premika z 10-centimetrskim prekrivajočim se vibriranim območjem.

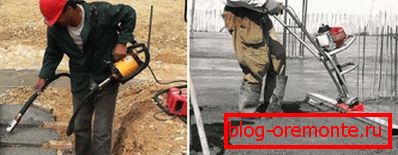

Globoki in površinski vibratorji.

Polaganje naslednje plasti betona je dovoljeno bodisi pred nastavitvijo prejšnjega sloja bodisi po pridobitvi jakosti najmanj 1,5 MPa. Enaka trdnost je potrebna, da se betonu omogoči hoditi ali namestiti opažni del nadgradnje.

Obdelava betona

Vključuje lahko razrez ekspanzijskih spojev, odprtin in tehnoloških lukenj.

Kaj priporoča dokument?

  • Za vse delo SNiP predvideva uporabo diamantnih orodij. Zelo je naravno: kljub dejstvu, da je njegova cena precej visoka, je rezanje armiranega betona z diamantnimi krogi cenejše od istega dela s konvencionalnim abrazivom. Razlog je velika razlika v stopnjah obrabe.

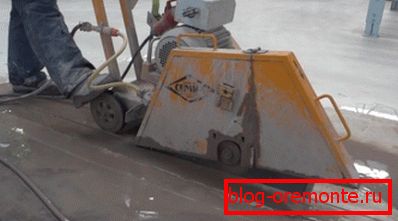

Za rezanje dilatacijskih spojev s pomočjo diamantnega rezalnega kolesa.

Koristno je: poleg tega diamantno vrtanje lukenj v betonu, v nasprotju z uporabo vrtin in krošenj pobedit, so robovi lukenj povsem ravne.

  • Orodje ohladimo z vodo z dodatkom površinsko aktivnih snovi, ki zmanjšajo izgubo energije, da bi preprečili trenje.
  • Moč betona v času zdravljenja naj bi dosegel vsaj 50% zasnove.

Okrepitev

Varjene povezave z okovjem so izdelane z žarjeno pletilno žico. Vijačne spone in vijačne spojke so dovoljene za sponke.

Prednostno je uporaba večjih blokirnih izdelkov ali montažnih mrež.

Pri namestitvi armature je potrebno prenesti debelino zaščitne plasti betona, ki preprečuje stik armatur z atmosferskim zrakom in vodo.

Montažne konstrukcije

Kako dokument ureja montažo betonskih in armiranobetonskih konstrukcij iz montažnega tipa?

  • V splošnem je naslednja stopnja večplastne konstrukcije postavljena ne samo po tem, ko se ojačitvene kletke združijo z varjenjem, temveč tudi po tem, ko je monolitiranje šivov in betona določena z močjo PPR. Izjeme so posebej omenjene v osnutku.

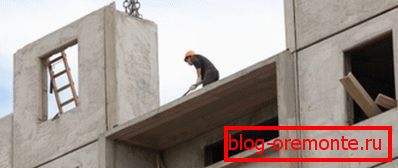

Gradnja stanovanjskih panelov je ena redkih izjem. Šivi so zadnji.
  • Med montažo lahko pritrdite strukturni element, uporabite lahko začasne montažne priključke. Njihovo število, vrsto in vrstni red prijave je ponovno določeno v CPD.
  • Za betoniranje šivov ni dovoljeno uporabiti malte, ki se je začela nastavljati. Posledica kršitve tega pravila je katastrofalno zmanjšanje moči montažnega šiva pod stiskanjem.
  • Prebojne plošče, trgi, krožne plošče in strešni nosilci se na podporne površine stolpcev posušijo, brez raztopine. Talne plošče so nameščene na malti; debelina njene plasti ne sme presegati 20 mm. Površine sosednjih plošč so poravnane na stropu.
  • Pri vgradnji prezračevalnih blokov je potrebno nadzorovati polnjenje vodoravnih šivov z raztopino. Očiščenja ne smejo ostati.
  • Sanitarne kabine so izpostavljene na tesnila s kombinacijo navpične osi dvižnih plošč. Odprtine za dvižne naprave so zapečatene po vroči in hladni vodi.

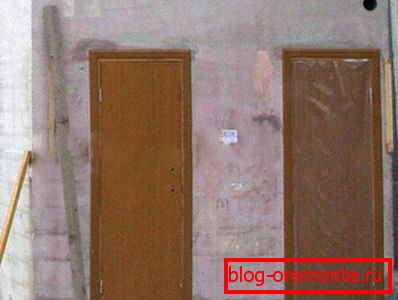

V foto - ojačeni vodi.
  • Za monolitiranje šiv iz montažnih betonskih konstrukcij se uporablja beton na hitro cementni portlandski cement (razred M400 in več). Uporaba pospeševalnikov utrjevanja je dovoljena in celo priporočljiva. Največja velikost zrn agregata v betonu ne sme presegati 1/3 najmanjšega prečnega prereza spoja in 3/4 najmanjše razdalje med ojačitvami.
  • V času odstranjevanja opažev mora beton doseči najmanjšo moč, določeno v projektu.

Upoštevajte: v odsotnosti posebnih navodil se odstranjevanje opravi po 50% nazivne moči.

  • Pri vgradnji varjenih jeklenih konstrukcijskih elementov je vpliv na njih prepovedan pri nizkih temperaturah. Če je natančno, je pri jeklih z mejno vrednostjo 390 MPa ali manj, spodnja meja temperature je -25 ° C in za jekla z večjo močjo več kot 390 MPa, 0 stopinj.
V hudih zmrzah jeklo postane krhko.

Zaključek

Upamo, da bodo informacije, ki jih bralec nudi, koristne. Videoposnetek v tem članku, kot ponavadi, vsebuje dodatna gradiva o obravnavani temi. Uspehi v gradbeništvu!
