Po mnenju SNiP-a je za visokokakovostno polaganje betona potrebna obvezna vibracija, ki zagotavlja potrebno gostoto mešanice in vam omogoča, da se znebite zračnih mehurčkov. Da bi zagotovili uporabo posebnega gradbenega orodja - betonskega mešalnika. Povedali vam bomo, kako deluje takšna enota, kakšne vrste so, in vam prav tako pokažejo, kako narediti vibrator za beton s svojimi rokami.

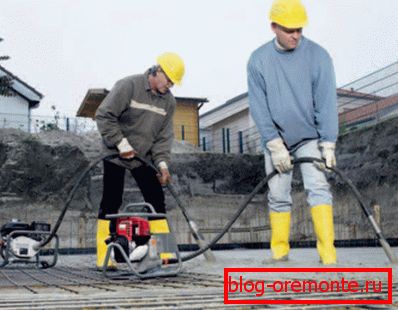

Polaganje betona brez vibracij se šteje za slabo kakovost.

Betonsko stiskanje

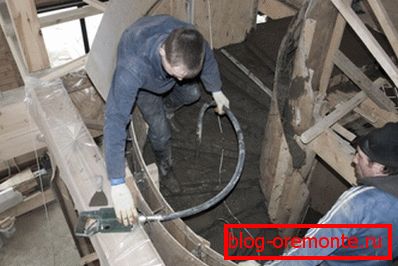

Na sliki je prikazan postopek uporabe vibracijskega orodja.

Kakovost betoniranja je odvisna od številnih parametrov, taki trenutki imajo še posebej pomembno vlogo:

  • Pravilno izbrani recept in sestava mešanice. Iz tega parametra bo odvisna blagovna znamka dobljenega betona, zaradi česar je tlačna trdnost materiala in sposobnost vzdrževanja obremenitve, pa tudi odpornost proti zmrzovanju, plastičnost in drugi osnovni kazalci;
  • Visoko kakovostno mešanje sestavin zmesi. Prav tako je potreben in zelo bistven pogoj za normalno betoniranje, saj je za pridobitev trajnega kamna potrebna najbolj enakomerna porazdelitev vseh sestavin po prostornini zmesi;
  • Pravilno styling. Monolitna konstrukcija vključuje določen način vlivanja, najpogosteje neprekinjeno, pa tudi obvezno uporabo vibracij.

  Bodite pozorni! Vibracije so mehanski učinki na svežo mešanico betona z uporabo harmoničnih nihanj, ki se prenašajo neposredno ali z delovanjem na opažu ali armaturnem kletki.

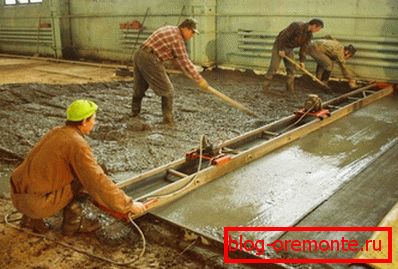

Tukaj vidimo uporabo površinskih vibracij pri polaganju talnega estriha.

S pomočjo izpostavljenosti vibracijam je mogoče povečati gostoto raztopine in se znebiti zračnih mehurčkov, ki se med mešanjem in polaganjem neizogibno vključijo v beton. Poleg tega se poveča hitrost medsebojnega delovanja komponent, izboljša vez mešanice z ojačitvijo, moč in kakovost nastalega betona.

Uporaba globokega vibratorja za polnjenje plošče osnove.

Prav tako je treba opozoriti, da vibracije omogočajo uporabo težkih in pustih blagovnih znamk rešitev, katerih plastičnost je precej nizka.

Bodite pozorni! Z zmanjšanjem števila por in kapilare znotraj kamna ter s povečanjem hitrosti in aktivnosti medsebojnega delovanja komponent in hidracijo cementa se povečuje odpornost proti zmrzovanju in odpornost na vlago pridobljenega materiala. Poleg tega mešanica zaradi vibracij veliko bolj gosto in hitro napolni celotno količino opažev, kar je pomembno tudi za visoko kakovostno postavitev betona.

Naprava in vrste vibratorjev

Načelo ukrepanja

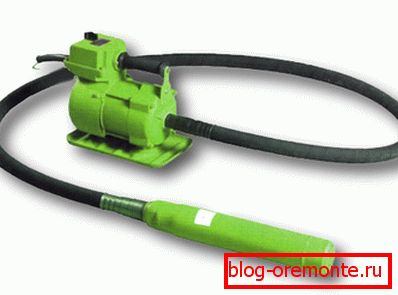

Klasični elektromehanski vibrator za beton.

Vse vrste vibrotoolov za beton delujejo po istem principu: energija rotacije se pretvori v vibracijsko energijo, ki deluje na mešanico. Za izvedbo te transformacije se uporablja ekscentrična gred, katere težišče se pomakne glede na os vrtenja.

Tak premik vodi v centrifugalno silo, ki deluje vzdolž linije polmera vrtenja od središča do zunanjega roba kroga.

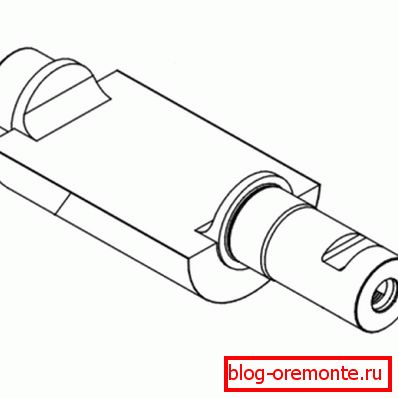

Ekscentrična gred vibratorja.

Ker se element neuravnoteženosti nenehno vrti, se smer naraščajoče sile nenehno spreminja in vsaka uporabljena sila (če zadostuje) povzroča premikanje. Toda ker je smer sile spremenljiva, namesto smernega gibanja pride do nihanja, katere frekvenca je enaka frekvenci vrtenja gredi z ekscentrom.

Na splošno je takšna konstrukcija nenehno poskušala zapustiti začetni položaj, vendar se je v eni smeri premaknila v milimetre in se takoj začne premikati v drugo, nato pa v nasprotni smeri.

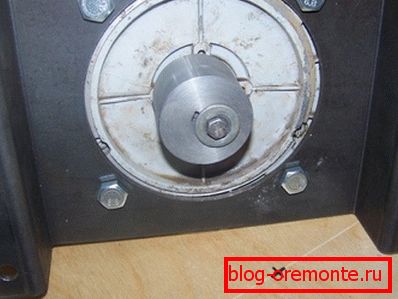

Neuravnotežena obremenitev gredi motorja.

Da bi zagotovili vrtenje gredi z uporabo različnih tipov motorjev. To so lahko električni motorji, motorji z notranjim zgorevanjem ali pnevmatski pogoni. Najpogosteje uporabljani električni motorji, ki jih napaja 220 voltov.

Postopek prenosa vibracijskega učinka mešanice je odvisen od vrste in oblike instrumenta ter nianse instalacije. Nato upoštevamo glavne vrste betona, med katerimi so takšne osnovne vrste:

Tip naprave Namen
Globoko Za različne vrste dela lahko rečemo, da je to najbolj vsestranska naprava za vibracijsko obdelavo betona
Površni Uporablja se za polaganje plošč in estrihov, kot tudi slepe površine, poti in ploščadi
Na prostem Uporablja se pri gradnji tankoslojnih struktur, stebrov, stebrov in drugih objektov s pogostimi ojačitvami

  Bodite pozorni! Zasnova vibratorja za beton je odvisna od vrste konstrukcije in načina prenosa vibracij v raztopino in načina prenosa vrtenja na vibracijsko gred iz gredi motorja se v prvi vrsti razlikujejo.

Globoko

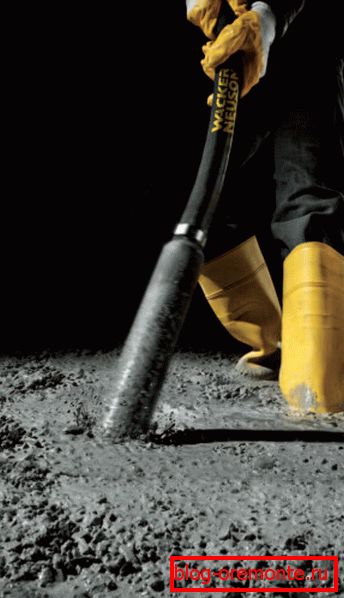

Najpogostejši tip vibracijske naprave.

Najprej želimo upoštevati najbolj vsestransko in običajno vrsto instrumenta - globokih ali potopljenih vibratorjev.

Imajo dve vrsti:

  1. Elektromehanično z frekvenco motorja 50 Hz in gibljivim prenosom rotacije gredi;
  2. Visoka frekvenca z potopnim motorjem, ki se nahaja v konici.

Prvi tip je naprava, sestavljena iz treh glavnih vozlišč:

  1. Električni asinhronski motor s frekvenco 50 Hz. Motor se nahaja na površini in zunaj opažnega ali betonskega območja. Uporabljajo se praviloma enote 0,5 - 2,5 kW;
  2. Prilagodljiva gred, ki je sestavljena iz jeklenega kabla in plastičnega gibljivega plašča. Prav tako ima naprava mehanizem za pritrditev kabla na gred motorja na enem koncu, na gred vibratorja - na drugi strani;
  3. Vibracijska konica ali jeklena jeklenka, v kateri je na ležaji in sklopke nameščen planetni vibracijski mehanizem.
Motor, gred in mačk.

Takšno orodje je praviloma prenosno, razen v primerih, ko se izvede obsežna betoniranje in pakiranja vibratorjev se prekrivajo na okvirju, ki ga dvigajo žerjavi. Slabosti te naprave vključujejo dovolj veliko težo motorja in nizko frekvenco vibracij, saj je hitrost vrtenja gredi omejena.

Vibrator za beton Kaliber VER 750 brez gredi in konice.

Upoštevati je treba tudi, da prožna gred zahteva oskrbo in mazanje ter da je konica izpostavljena resnim udarcem, ki se lahko v primeru nepravilnega vzdrževanja naprave hitro obrabijo. Prednost je sorazmerno nizka cena orodja.

Visokofrekvenčne enote so najbolj primerne in kakovostne, vendar dražje. Tu je visokofrekvenčni motor - 200 Hz - nameščen neposredno v mačeh, ki je potopljen v raztopino na posebnem podaljšku. Visoka frekvenca vibracij (okoli 10-12 kHz) zagotavlja boljše zbijanje betona.

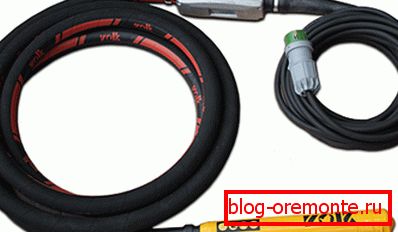

Enota z visokofrekvenčnim motorjem.

Motor napaja 36 V in je povezan z omrežjem prek transformatorja in frekvenčnega pretvornika. Obstajajo tudi visokofrekvenčni vibratorji za 220V beton, v katerega so vgrajeni frekvenčni pretvornik in transformator.

  Bodite pozorni! Potopni vibratorji so najprimernejši in vsestranski orodje, ki je primeren za večino konkretnih del, kot so gradnja temeljev, oklepnih pasov, gril, plošč, sten in stebrov s srednjo frekvenčno ojačitvijo.

Površina

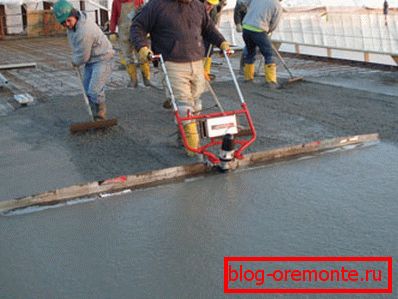

Vibrator za polaganje estriha in plošč.

Površina вибраторы часто называют виброрейками, так как они представляют собой двигатель с эксцентриком, корпус которого передает вибрацию правилу, с помощью которого разравнивают раствор при укладке стяжки. Правило или рейку обычно двигают по маякам, однако возможно и самостоятельное движение.

Ta naprava je primerna za izdelavo plitkih estrihov, plošč, ploščadi, poti, stopnic itd. Prav tako obstajajo instalacije površinskih vibracij, kjer se namesto lopute uporablja kovinska platforma. Njihovo imenovanje je enako.

Površni инструмент с площадкой.

Bodite pozorni! To orodje ima precej ozko področje in za gradnjo velikih predmetov, temeljev, stebrov, gril in pasov ni primeren.

Na prostem

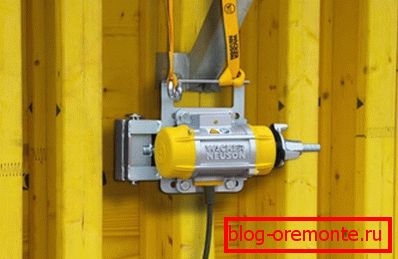

Na prostem вариант вибрационного аппарата.

Tudi široko uporablja zunanjo vibracijsko inštalacijo. So najpreprostejši: motor z neuravnoteženostjo je pritrjen na oplaščenje in skozi njo prenaša vibracije.

Takšne naprave se dobro izkazujejo v monolitnih konstrukcijah sten, stebrov in armopoj, vendar niso primerne za plošče, estrihe in masivne temelje. Izdelek mora imeti največjo površino stika z oplaščenjem in biti dovolj tankoslojna.

Postopek montiranja motorja na opaž.

Uporabljeni motorji so predvsem visokofrekvenčni (značilen je tudi za površinske naprave), kar omogoča beton na najbolj kakovosten način in pridobivanje močnega izdelka z visoko kakovostno geometrijo.

Bodite pozorni! Pri gradnji stebrov, sten in gril s pogosto ojačitvijo sploh ni drugih zunanjih vibratorjev, saj globoko nameščene naprave enostavno ne bodo prešle skozi armaturno ploščo.

Izdelava vibratorja doma

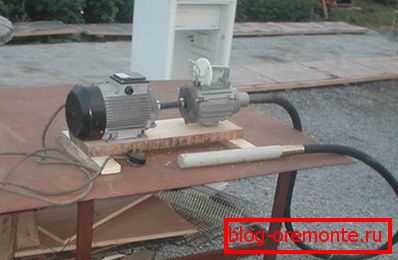

Enoto vibracij lahko naredite sami.

Če ne želite kupiti ali vzeti konkretnega vibratorja za najem, vam bo naše navodilo pomagalo, da ga zgradite sami:

  1. Zloženka je narejena iz jeklenega valja s premerom 40 mm, v kateri je na ležaje nameščena jeklena palica, na katero je varjen krajši kos jeklene palice kvadratnega prereza. En konec jeklenke je zaprt s pokrovom na navoj ali pa se pripravi, od drugega pa je vzeta gred in na njej je izdelana prečna luknja za pritrditev s koničastim zatičem;

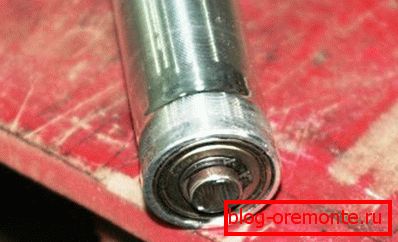

Izhodna gred na eni strani.
  1. Prilagodljiva gred je narejena iz ojačane gumijaste cevi, v kateri je nameščen jekleni kabel iz avtomobila ali kabla za čiščenje kanalov. Na koncih kabla varimo segmente palice, s katerimi jo pritrdimo na gred motorja in gredi na koncu;

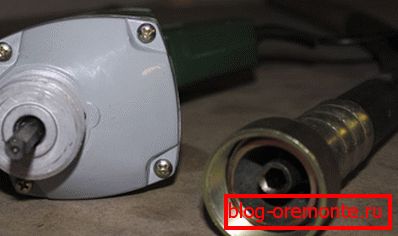

Povezava z gredjo motorja je lahko oktaedrna.
  1. Kot motor je najbolje uporabiti močno mlinčilo, saj je največja frekvenca vrtenja. Tudi primerna močna vrtanja.

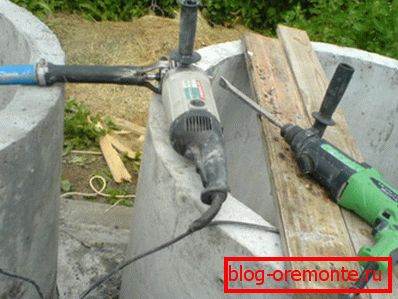

Bolje je uporabiti močno mlinček.
  1. Bolje je, da se tesnila zaprejo z gumijastimi cevmi in ovratniki pred vdorom prahu in malte, zlasti za ležaje za premike.. Sama mačkica mora biti prekrita s plastičnim ali gumijastim ohišjem, da se izogne ​​koroziji zaradi stika z betonom.
Vse mehanizme je treba skrbno zaščititi.

  Bodite pozorni! Pazite, da voda, raztopina ali prah ne pridejo v ležaj, sicer lahko motijo ​​in poškodujejo motor.

Zaključek

Pri različnih betonskih delih obvezno uporabite globok, zunanji ali površinski vibrator za beton.

Videoposnetek v tem članku vam bo pomagal razumeti, kako se styling izvaja z vibracijami.
