Vrste betonskih mešalnikov: načelo delovanja gravitacije,

Če se odločite za začetek majhne gradnje, lahko to storite z rezervoarjem za raztopino in lopato. Druga stvar, ko naj bi zgradila kmetijske stavbe ali stanovanjsko hišo. V tem primeru ne morete storiti brez betonskega mešalnika, kar bo v veliki meri olajšalo proces.

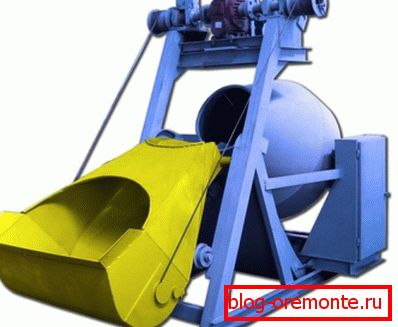

Kako betonski mešalnik s preskakovanjem

Splošno znanje

Njegova zasnova je precej preprosta - cev z varjenimi notranjimi rezili, skozi katero poteka raztopina med mešanjem, in z zobniškim motorjem ali motorjem z jermenom. V nasprotju s tem nimajo mešalnikov malt, v klasičnih betonskih mešalnikih pa zunanji ovoj ostane na svojem mestu, vsa dela pa se izvajajo z noži v njej.

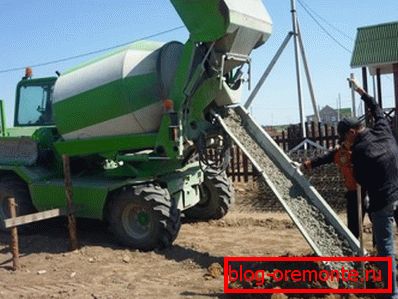

Mešalnik za beton na lastni pogon pri raztovarjanju

Obseg opreme se razlikuje, na primer najmanjši znesek za zasebno prebivališče znaša 0,25 m.3katerih cena je majhna. Industrijski modeli so različna oprema in dodatki. O tem bomo govorili v tem članku.

Vrste

Glede na vrsto dela lahko mešalne mize razdelimo na:

Stalno V tem primeru pomeni celoten nabor tehnoloških procesov, med katerimi so: · nalaganje sestavin, · mešanje, · razkladanje iz naprave, zato so naprave opremljene s potrebno proizvodnjo in nadzorno opremo. Uporabljajo se tudi v primeru, ko je treba pripraviti konkretno rešitev v velikih količinah, na primer za postavitev cestišča.

2. Uporabite opremo za proizvodnjo trdega betona.

Takšni betonski mešalniki so razdeljeni na:

· Gravitacijski, ko se boben vrti na valjčnem mehanizmu, mešanica pa se izloči s posebnim pladnjem za betonske izdelke;

· Pri prisilnem mešanju nastane mešanje sestavin betonske raztopine zaradi nožev, ki se vrtijo znotraj ohišja, medtem ko ohišje ostane nepremično.

Ciklično Ta oprema vam omogoča, da po končanem naslednjem procesnem ciklu dobite gotove betonske dele. Njegova glavna značilnost je prostornina betonske rešitve na uro cikličnega delovanja. Najpogosteje se uporabljajo pri izlivanju struktur, kjer se mešanica dobavlja v majhnih serijah. Delo poteka na naslednji način: · nalaganje komponent, · mešanje, · razkladanje, nato se začne nov cikel.

Sestavine lahko služi z lastnimi rokami ali z uporabo razpršilnikov. V slednjem primeru uporabite posebno elektronsko računalniško opremo. Sestavine se merijo z uporabo računalnika po določenih parametrih.

Če obremenitev opravi upravljavec, je dolžan slediti pravilnosti odstotka komponent v mešani betonski mešanici. Ciklični mešalniki na principu delovanja so razdeljeni na:

· Planetarni;

· Gravitacijski;

· Prisiljen.

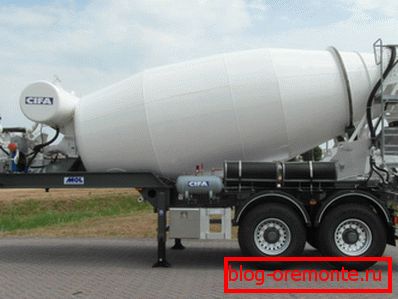

Na fotografiji - mobilni mešalec betona mešalnik

Gravitacijsko

  1. V takih mešalnikih uporabite načelo gravitacije. Njihova zasnova je sestavljena iz:
    • sprejemnik za komponente;
    • boben z rezili;
    • izhodni pladenj za ekstrakcijo končne mešanice.

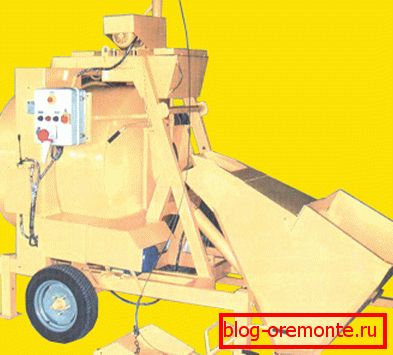

    Gravitacijski mešalnik s pladnjem
    1. Sestavine se mešajo vodoravno ali nagibajo.
    2. Vrtenje bobna ima električni ali dizelski motor. Rezila, ki se nahajajo v njej, poberejo sestavne dele in zaradi gravitacije padajo, kar zagotavlja njihovo normalno mešanje.
    3. Namestite boben na pritrjen okvir in zavrtite z valjčnim mehanizmom. Hitrost se izračuna ob upoštevanju dodatnih centrifugalnih sil, ki nastanejo v procesu, saj lahko poškodujejo kakovost rešitve in celo škodijo podrobnosti mehanizma.

    Nasvet: v takšni opremi običajno pripravimo mešanico, ki ne presega 1 m3.

    Projektirane mobilne naprave brez težav lahko premaknete na želeno področje dela. Ta vrsta je omenjena tudi mobilni betonski mešalnik (mešalni voziček).

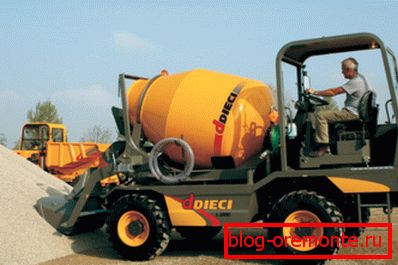

    Mobile Concrete Mixer na lastno vožnjo

    Prisiljeno

    Vodoravno

    Zanje je značilna vodoravna razporeditev gredi, mešanje sestavin pa poteka z vesli. Sestavine se naložijo v boben, nato pa začnejo vrteti in jih mešati do homogene mase.

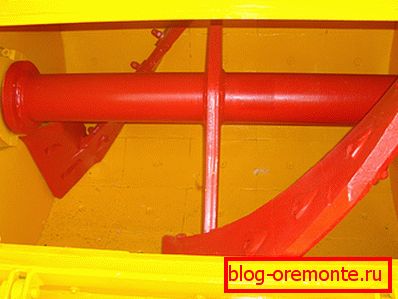

    Pogled v notranjost horizontalnega betonskega mešala

    Ta zasnova ima veliko prednosti pred prejšnjimi napravami, na primer pri kakovosti končne mešanice. Mimogrede, betoni, v katerih je zagotovljeno veliko število različnih aditivov, dobimo samo v takšnih betonskih mešalcih.

    Oblika se je spremenila in predstavlja korito z ležajem na koncih. Omogočajo vam držanje vodoravnih gredi, na katerih so pritrjeni noži.

    Nasvet: prisiljeni betonski mešalniki se uporabljajo za delo z majhnimi in homogenimi sestavinami, niso primerni za velike sestavine.

    Navpično

    1. V tem primeru so gredi razporejene navpično v fiksnem valjastem telesu..
    2. Naložen je od zgoraj in razložen od spodaj..
    3. V cilindričnem ohišju je selektivni valj, ki ščiti vsebnik pred preprečevanjem nabiranja zmesi na robovih. Notranjost ima štiri police z rezili.
    4. Rezila so razdeljena na selektivno in mešanje.
    5. Stojala imajo lahko različne dolžine, zaradi česar mešanica z mešanjem pade iz enega rezila v sosednje. Tako je mogoče doseči homogenost mešanice in visoko kakovost.
    6. Raztovorna točka je veliko višja kot pri betonskih mešalcih z vodoravnimi gredi..

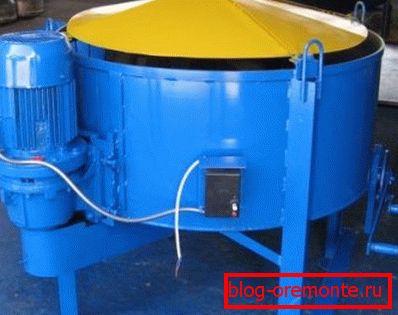

    Industrijski vertikalni betonski mešalnik

    Zanesljivost te opreme je veliko višja od prejšnje različice. Zato je najbolj priljubljena pri industrijskih malt in cementnih lokacijah in tovarnah. Edina pomanjkljivost - za delo zahteva močan vir energije.

    Planetarni

    Te naprave v svoji zasnovi veljajo tudi za prisilne mešalne betone. Mešanje betonske raztopine se izvaja zaradi vrtenja mehanizma z rezili. Za opremo je značilna uporaba novih tehnologij, ki omogočajo doseganje potrebnih končnih rezultatov.

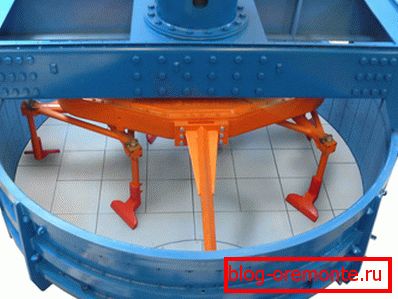

    Industrijski planetarni betonski mešalnik

    Ime naprave je prejel zahvaljujoč planetarni opremi v oblikovanju. Sestavljen je iz več planetnih zobnikov, ki se vrtijo okrog glavne osrednje prestave.

    Za delovanje se uporablja električni motor, ki prenaša vrtilni moment na sredinski zobnik, ki naknadno zavrta mešalne lopute. Takšna shema odpravlja nastanek "mrtvih območij" in izboljša kakovost in hitrost priprave betona.

    Odnovalnye

    Naprava je sestavljena iz okvirja s fiksno posodo mešalne komore. Na slednjem je mešalna gred in na njej - mešalne lopatice. V procesu njihovega vrtenja se oblikujejo dve prostorski polovici spirale, ki se premikajo proti. V tem primeru se lopatice med seboj prekrivajo in varujejo prostor pred možnimi "mrtvimi območji".

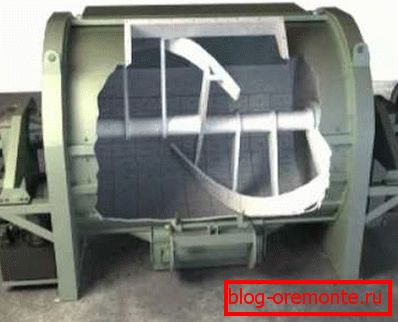

    Enosmerni mešalnik z rezili

    Zahvaljujoč stranskim strgalom je mogoče samodejno očistiti stranske površine aparata. Količina lopate je neposredno odvisna od razreda in stroškov enosesnega mešalnega betona.

    Prednost naprave je, da lahko zagotovi najkakovostnejše mešanje komponent v najkrajšem možnem času. Ampak, glede na ta indikator je planetni in dvosmerni betonski mešalnik boljši.

    Oprema je drugačna:

    • preprosta shema;
    • neprihotlivost;
    • visoka zanesljivost;
    • vzdržljivost.

    Električno vezje, ki je sestavljeno iz zaščite in zagona motorja, lahko popravi tudi nepoklicno.

    Dvosmoza

    Spadajo v mehanizme prisilnega tipa in so označeni z neprekinjenim delovanjem. Priročne in zanesljive naprave omogočajo pripravo visokokakovostnih betonskih malt v velikih količinah in zapletenosti.

    Telo je izdelano iz visoko trdega litega železa, zanesljivo zaščiteno pred vibracijami in obrabo. Oprema vam omogoča, da nadomestite premične dele v procesu.

    Naprava je opremljena s povezavo vozlišča ventila, kar omogoča podaljšanje delovanja vozlišč naprave. Senzorji zagotavljajo možnost reguliranja pretoka olja v avtomatskem načinu, zaradi česar se poraba zmanjša.

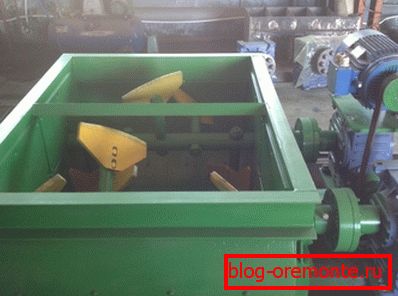

    Mešalnik za beton z dvema gredema

    Navodilo zagotavlja dobavo komponent betonske mešanice s posebnimi razpršilci, nameščenimi v zgornjem delu naprave. V mešalnem bobnu sta dve gredi, od katerih ima vsak 5 lopatice. Ko se gredi vrtijo, se mešanica premika v vodoravni in navpični ravnini.

    Nasvet: Oprema za mešanje z dvema gredema je idealna za proizvodnjo gradbenih mešanic in izdelavo pripravljenega betona. Z njihovo pomočjo je mogoče ustvariti visoko trdne armirane betonske konstrukcije.

    Zaključek

    Težko si je predstavljati gradbeno delo brez betona. Uporablja se za temelje, stene, tla in tla.

    Za pripravo je potrebno sestavine pravilno in kakovostno sestavljati, ne ročno, temveč v posebnih mešalcih betona. O vrstah slednjih in je bil posvečen temu članku. Videoposnetek v tem članku vam bo pomagal najti dodatne informacije o tej temi.
