Zaščitni sloj betona: izbira debeline, popravilo. vzdolžna

Pri izvedbi armiranobetonskih del je potrebno upoštevati tako pomemben parameter kot zaščitno plast armaturne kletke. Dejstvo je, da so na njej odvisne številne značilnosti materiala. Zaščitna plast betona je izbrana po SNiP 2.03.01-84.

Nato podrobneje razmislimo, kakšna je zaščitna plast ojačitve v betonu, za kaj gre, in kako naj bo v različnih situacijah.

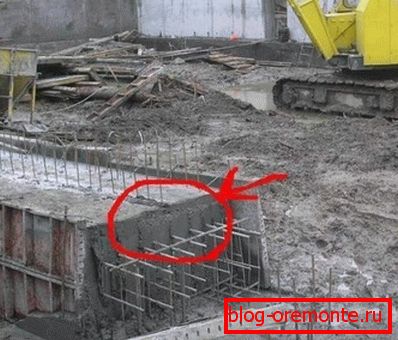

Zaščitni sloj

Splošne informacije

Torej, plast malte s površine na kovinski okvir se imenuje zaščitna plast ojačitve v betonu.

Njegova pomembnost je posledica dejstva, da opravlja več funkcij hkrati:

  • Zagotavlja zasidranje (pritrjevanje) ojačitev v betonu;
  • Zagotavlja skupno delo betona z železom;
  • Ščiti kovino pred izpostavljenostjo okoljukot so toplota, visoka vlažnost, različna korozijska okolja itd.
  • Poveča požarno odpornost in požarno varnost armiranobetonskih konstrukcijZato je treba te pogoje izpolnjevati s požarnimi predpisi.

Iz tega sledi, da je nemogoče zagotoviti trdnost in zanesljivost armiranega betona brez optimalne debeline zaščite.

Ojačena betonska shema

Kaj določa zaščitni sloj

Če je zaščita prenizka, potem, kot lahko uganeš, se kovina hitro začne poslabšati, kar vodi v postopno uničenje celotne strukture. Če je ta plast preveč debela, se bodo stroški gradnje znatno povečali. Zato je zelo pomembno določiti optimalno vrednost.

Ta parameter je lahko odvisen od naslednjih dejavnikov:

  • Vloge ojačitve v oblikovanju - lahko so prečne ali vzdolžne, konstruktivne ali delujoče.
  • Obremenitve na ojačitvi - dizajn je lahko nestisnjen ali stresen.
  • Vrsta gradnje - lahko je temelj, nosilec, plošča, podpora.
  • Mere oblikovanja prereza.
  • Pogoji uporabe proizvoda - na prostem, v zaprtih prostorih, v pogojih visoke vlažnosti ali v stiku s tlemi.

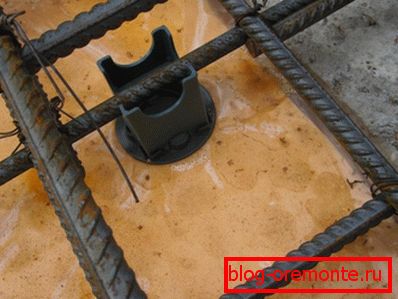

Razdalja od opažev na okvir je pod zaščitnim slojem

Izbira debeline

Debelina zaščitne plasti betona po SNiP №2.03.01-84. ki jih urejajo nekatera pravila. Z njihovo pomočjo lahko natančno določite želeno vrednost zaščite v določenem primeru.

Nato upoštevajte najpogostejše razmere.

Vzdolžno nategnjena ojačitev

Če se v armiranem betonu uporablja vzdolžna nenadna ojačitev, mora biti najmanjša plast vsaj premer palice.

Poleg tega obstajajo naslednja pravila:

  • Če je debelina plošče manj kot 10 cm, mora biti plast 1 cm.
  • V žarkih višine 25 cm in več - 2 cm.
  • Z debelino armiranega betona več kot 10 cm - 15 mm.
  • Pri gradnji baze - 3 cm.

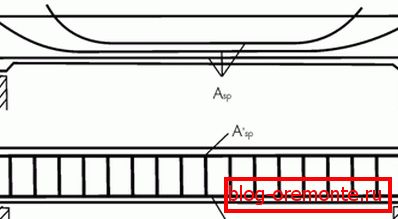

Shema prednapete in nategnjene vzdolžne ojačitve nosilcev

Vzdolžna napeta armatura

V armiranobetonskih konstrukcijah z vzdolžno armaturo prednapenjanja na področju prenosa bremena v beton, debelina formacije ne sme biti manjša od 2d, t.j. najmanj dva premera jeklenih palic ali ojačitvene vrvi A-IV, At-IV. Za jezove At-V, A-V, At-VI, A-VI mora biti ta indikator najmanj 3d.

Bodite pozorni! Najmanjši dovoljeni premer ojačevalne vrvi je 20 mm, premer palice pa 40 mm.

Pri napetosti vzdolžne ojačitve na betonu in njegove lokacije v kanalih mora biti razdalja od površine do kanala vsaj polovica premera kanala in najmanj 2 cm.

V industrijskih stavbah

Zaščitni sloj v industrijskih objektih mora biti debeline:

  • V stenah, ploščatih in rebrastih ploščah, stenskih ploščah - ne manj kot 2 cm;
  • V žarkih, palicah in stebrih - najmanj 25 mm;
  • Zaščitni sloj betona v temeljih in temeljnih nosilcih - vsaj 3 cm;
  • Med gradnjo podzemnih objektov - ne manj kot 2 cm.

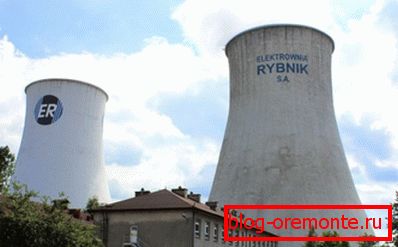

Industrijsko armiranobetonske konstrukcije

Za zaščito koncev armaturnih palic je priporočljivo uporabiti plast debeline vsaj:

  • 10 mm za konstrukcije dolžine do 9 metrov;
  • 15 mm za konstrukcije do 12 metrov;
  • 20 mm za strukture nad 12 metrov.

Za ovratnike in okvirje s prečnimi palicami je potrebno upoštevati višino preseka:

  • Če je višina manjša od 25 cm, mora biti debelina sloja 1 cm,
  • Več kot 25 cm -15 mm.

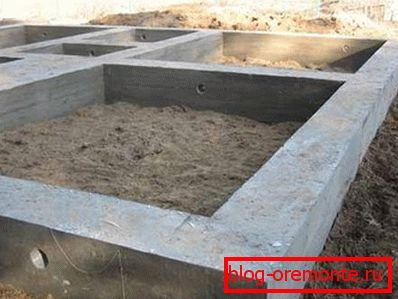

Betonski temelj

V negativnih okoljskih razmerah

V nekaterih posebnih primerih se lahko debelina razlikuje od zgornjih vrednosti:

  • Če je betonska podlaga pripravljena - ne manj kot 40 mm;
  • Če je konstrukcija nenehno v stiku s tlemi - 76 mm;
  • Če je objekt v stiku z zemljo v pogojih neugodnega vremena, pri uporabi d18-d40 okovja - 52 mm, pri d10-d18 okovih - najmanj 25 mm in več;
  • Če se objekt nahaja na prostem - od 30 mm in več;
  • V prostorih z visoko stopnjo vlažnosti - od 25 mm in več.

Popravilo zaščitnega sloja

Tudi če je bila debelina rezervoarja pravilno izbrana, sčasoma še vedno postane neuporabna. V tem primeru bo obnovitev zaščitne plasti betona pripomogla k varčevanju celotne konstrukcije.

Popravilo je lahko dveh vrst:

  • Zapečite posamezne žetone, lupine itd.
  • Popolno zamenjavo površine z lastnimi rokami.

Če v prvem primeru popravilo ne povzroča težav, je potrebno očistiti poškodovano površino betona, premakniti in naložiti "obliž", nato pa v drugem primeru je treba upoštevati določeno tehnologijo.

Popolna zamenjava rezervoarja je lahko potrebna v naslednjih primerih:

  • Lastnosti materiala so zmanjšane;
  • Kovina je razjedena;
  • Zaščitna plast sloja pilinga.

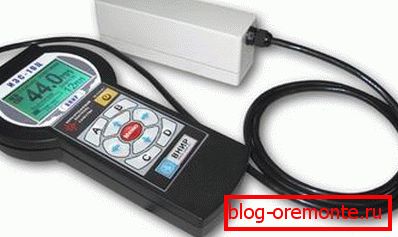

Naprava za določanje debeline betona za ojačitev

V takšnih primerih je treba staro plast popolnoma odstraniti.

Navodila za izvedbo tega dela so naslednja:

  • Najprej je zaželeno določiti debelino rezervoarja. Če želite to narediti, lahko uporabite poseben merilni zaščitni sloj betona.
  • Nato je pred ojačitvijo previdno odstranjen stari sloj.
  • Če je potrebno, je kovina očiščena pred korozijo.
  • Potem se površina očisti iz prahu in drugih onesnaževal.
  • Po tem se raztopina uporablja z metodo brizganja betona. V tem primeru je pod pritiskom stisnjenega zraka. To omogoča cementnim delcem, da tesno sodelujejo s površino strukture in napolnijo vse obstoječe votline, pore, razpoke itd.

Debelina raztopine v tem primeru mora biti vsaj 30 milimetrov.

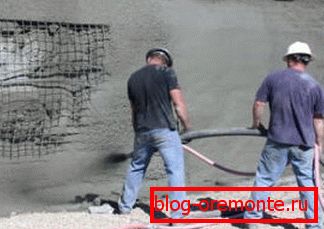

Na fotografiji - uporaba rešitve

Povedati moram, da se v nekaterih primerih stara plast ne odstrani, ampak se poveča. Ta postopek je smiseln v primerih, ko je površina močno poškodovana in dajanje popravkov je nepraktično.

Če je poškodovano območje majhno, se lahko vodoravna površina "poveča" z običajno metodo estriha. Za izdelavo majhnih vertikalnih odsekov se raztopina uporablja na principu ometnih betonskih površin.

Nasvet! V nekaterih primerih je treba opraviti mehansko obdelavo armiranega betona. V tem primeru uporabite orodje z diamantnimi šobami. Zlasti učinkovita metoda je diamantno vrtanje lukenj v betonu, ki se uporablja pri izvajanju komunikacij, kot tudi rezanje armiranega betona s kroži diamantov, ki se lahko zahtevajo v različnih situacijah.

Zaključek

Zaščitni sloj betona za ojačitev ima pomembno vlogo pri armiranem betonu. Trajnost celotne konstrukcije je odvisna od tega. Zato je pri opravljanju konkretnega dela potrebno ustrezno debelino izbrati v skladu z zgoraj navedenimi standardi. Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
