Črpalka za povečanje tlaka vode

Če ste utrujeni od šibkega pritiska vode v pipa, in želite rešiti to težavo, lahko takoj predlagate namestitev črpalke za povečanje tlaka vode. Lahko rečemo, da je to najpreprostejša rešitev, vendar v vseh primerih ni mogoče. Na primer, kaj storiti, če je v vašem mestu ali mikropodjetju voda izklopljena po načrtu? Črpalka v celoti ne rešuje problema pomanjkanja vode. V tem primeru je treba ustvariti dodaten vir vode. Ali pa vsaj, potem bi morali kupiti opremo za varnost majhne količine vode.

Če ste se odločili za vse in v vašem primeru je namestitev črpalke idealna rešitev, je pomembno, da se seznanite z vsemi tančinami izbire te naprave. Najprej pa je treba obravnavati vzroke nizkega tlaka. Čeprav je glavni poudarek tega člena izbira črpalke, bomo to vprašanje v celoti in široko obravnavali z vami. Predvsem bomo preučili, kakšen naj bo optimalni tlak v pipa za normalno delovanje gospodinjskih aparatov (pralni stroj, pomivalni stroj), enostavnost uporabe sanitarnih naprav in še več.

Tlak vode - kaj bi moral biti

Na splošno se tlak meri v atmosferah ali palicah. Tako je 1 bar enako 0,99 atmosfer. Če govorimo o stanovanjih v večnamenskih zasebnih hišah, potem obstajajo norme, ki urejajo stopnjo pritiska na vhodih v hišo in vhod v vsak apartma. Ti predpisi so opisani v SNIP 2.04.02-84 in SNIP 2.04.01-85.

Tabela prikazuje pritisk na različnih področjih, pa tudi v stanovanju in hiši:

Merilna mesta

Kazalniki in izračuni tlaka

Vstop v zasebno eno zgodbo

Nivo tlaka mora biti približno 1 atm.

Vstop v zasebno stavbo

Če ima hiša 2 nadstropja, je treba tlak povišati za 0,5 atm., Za skupno 1,5 atm. Toliko se doda vsakemu naslednjemu nadstropju.

Za hišo v 9 nadstropjih

Na vhodu v hišo naj bo tlak 4,6 atm.

Za vsak posamezen apartma

Tlak vode je v območju 0,3-6 atm. To je za hladno vodo in za vročo do 4,5 atm. Vendar v resnici ni velikega pritiska, saj voda prehaja skozi zapleten cevovodni sistem.

Za mešalnik

0,2 atm je dovolj.

Za pipa v kopalnici in dushkabinku

Potrebno je 0,3 atm.

Za straniščne cisterne

Tlak vode mora biti 0,2 atm.

Za vodovodne instalacije in dnevne potrebe potrebujemo 2 atmosa tlaka. Vendar pa obstajajo izjeme. Za tuš kabino s funkcijo hidromasaže in tudi za kopalnico z jacuzzijem je potreben tlak do 4 atm.

Nekateri verjamejo, da je večji pritisk v sistemu, tem bolje. Vendar pa je tudi nasprotna stran kovanca. Če je tlak prevelik, na primer od 6,5 atm ali več, pritrditev na cevi in ​​druge povezave morda ne bo mogla zdržati. Slabe krpe, pipe in druga oprema za vodovodne instalacije se lahko zlomijo.

Kako določiti tlak vode

Glede na zgoraj navedene podatke je pomembno, da lahko določimo tlak vode doma. Ta naloga je poenostavljena, če v vašem stanovanju že obstajajo merilne naprave na vhodu v sistem oskrbe z vodo - manometer, kot je prikazano na fotografiji:

Vendar, kot kaže praksa, redko kdo ima takšno opremo. Iz tega razloga vam v tem poglavju ponujamo več metod za določanje nivoja tlaka vode.

Stacionarni profil - optimalna rešitev

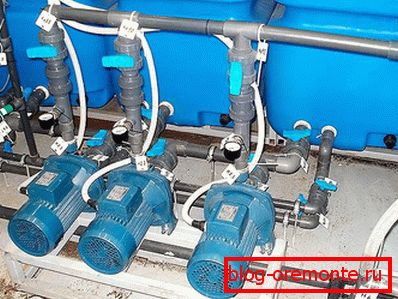

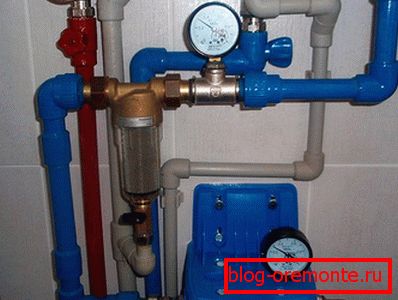

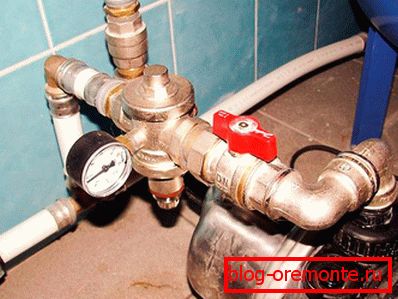

Če nameščate ali zamenjate cevovod, lahko za merjenje tlaka vode v sistemu namestite stacionarni manometer. V tem primeru vam ne bo treba uporabljati improviziranih sredstev.

Idealno je, da bo v bližini vsakega sanitarnega prostora nameščen manometer. Vendar je z estetskega vidika to očitno pomanjkljivost. Plus, to je precej drago veselje.

Če sledite praksi, je manometer nameščen takoj na vhodu v stanovanje. Hkrati na števec. Zakaj Zelo enostavno: filter, kontrolni ventil in merilnik že tlaka tlaka. Zato, če vas indikator zanima neposredno pri vhodu, je manometer nameščen na ta način.

Toda ne pozabite, da bo pritisk na vse potrošnike drugačen, saj pade, skozi številne ovire v cevovodu. Naslednji elementi najbolj vplivajo na zmanjšanje pritiska vode:

  • mesta s spremembo premera cevi;
  • Montaža regulacijskih in zapornih ventilov;
  • filtri;
  • Tees;
  • zavije;
  • cevi (na straniščni školjki, v tuš kabini itd.).

Glede na vse to bo indikator pritiska vode pri vhodu v stanovanje in na izhodu od določenega potrošnika drugačen. Če nimate nameščenega merilnika tlaka, potem spodaj vam nudimo 2 merilnih metod, za katere je potreben prenosni manometer in cev.

Video: stacionarni manometer

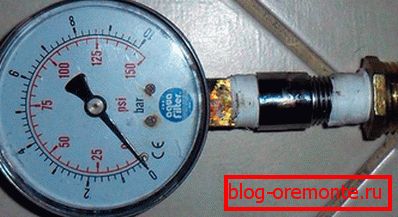

Tlačni merilnik v prho za preskušanje

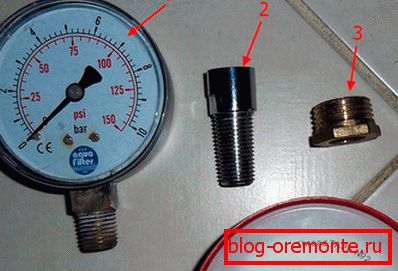

Ena od najpreprostejših metod za merjenje tlaka je namestitev merilnika tlaka namesto glave za prho. Če želite to narediti, morate pripraviti naslednje:

  • podaljšanje navoja;
  • manometer za vodo do 6 atm;
  • adapter za nit?
  • fum-trak.

Vsi ti elementi med seboj bi morali biti povezani. Če želite to narediti, pritrdite kovinski profil na merilnik in po prehodu na? nit. Za zapečatenje nitja nujno uporabite fum-trak. Pomembno je tesno povezati, sicer bodo natančne meritve neuspešne.

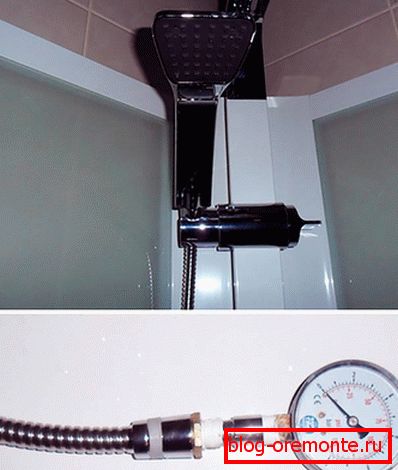

Po tem odvijte pločevinko v tuš kabino in namesto tega namestite našo konstrukcijo. Pomembno je, da pazite, da ne boste izgubili tesnilnega gumija v orehu pod napajalno posodo, izgleda tako:

Zdaj lahko odprete pipo in izmerite tlak vode. Hkrati je pomembno, da izvedete eno operacijo: da ne bo zraka pod tušem, večkrat preklopite vodo od tušja do pipe. Zrak bo prišel in lahko boš izvedel tlak.

Toda tu ne bi smeli prehajati na zaključke. Dejstvo je, da voda priteče skozi kompleksen cevni sistem. Poleg tega je znano, da se bolj zavrti voda prehaja in tanjša cev (premer cevi je veliko manjši od premera vhodne cevi do stanovanja), večji je padec tlaka. Tako boste na ta način našli samo indikator tlaka na tem sanitarnem aparatu. Če se taka operacija izvede, na primer, v bližini pralnega stroja, se bo kazalnik nekoliko razlikoval, saj je premer cevi večji od prhe.

Ta metoda je primerna, ker lahko ugotovite, ali je v cevi blokirana. Na primer opazite, da je pritisk vode v kopalnici dober, in je kuhinja razmeroma nizka. Z nameščanjem merilnika tlaka in primerjavo kazalnikov lahko enostavno ugotovite, na katerem odseku cevovoda obstaja blokada.

Takoj, preden izklopite glavo tuša iz cevi ali razstavite drugo vodovodno napravo, ne pozabite izklopiti vode. V nasprotnem primeru se ne morete izogniti poplavam.

Video: domači merilnik tlaka

Uporaba cevi za izračun tlaka

Če niso točne, se lahko meritve tlaka opravijo z običajno cevjo dolžine 2 metra. Ta metoda se večinoma uporablja le za merjenje tlaka v izhodu iz pipe.

Pomemben pogoj je uporaba prosojne cevi. To vam bo omogočilo, da opravite potrebne meritve.

Postopek merjenja je naslednji:

Faze dela

Zaporedje ukrepov

Stopnja # 1

V prvi fazi je treba cev postaviti na en konec cevi. Premer cevi mora biti tak, da ga je mogoče enostavno dati na gumijasti mešalnik.

Faza 2

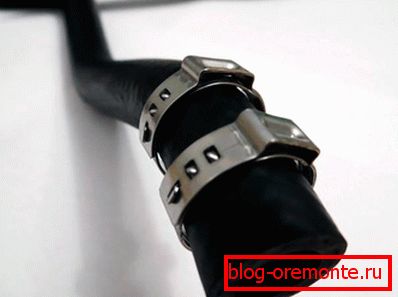

Sedaj morate skrbeti za zanesljivo tesnjenje. Da bi to naredili, se cev lahko pritrdi s kovinsko objemko.

Faza 3

Po tem se cev dviga v navpični položaj. Vrh mora biti priključen s pluto.

Faza 4

Zdaj lahko odprete vodo, popolnoma odvijte pipa. Po kratkem času se voda v cevi ustavi na določeni stopnji.

Faza 5

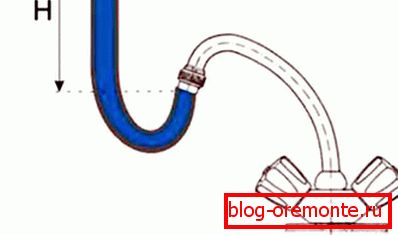

Nadaljnji so nekateri izračuni. Najprej se dolžina cevi določi od ravni nič do plute (to je kraj, ki je na isti ravni kot odtok vode iz gundirja), poglejte diagram:

Izmeri se tudi dolžina cevi iz vtiča do nivoja vode v cevi.

Ob vseh meritvah morate opraviti nekaj izračunov z uporabo formule:

P = Ratm? H0 H1

V tej formuli:

  • P - tlak v cevovodu na izhodu ventila, izmerjen v atm;
  • Ratm - tlak v cevi do odpiranja ventila, merjen v atmosferah;
  • H0 je dolžina cevi, preden se preskus začne od nič;
  • H1 - dolžina cevi med cevjo in ustaljeno raven vode.

Ampak ne pozabite, da bodo taki izračuni blizu realnosti, natančneje, merite tlak z zgoraj opisanimi metodami.

Vzroki nizkega pritiska vode pri oskrbi z vodo

Preden ukrepate, je pomembno določiti vzrok za nizek tlak. V nekaterih primerih nakup in namestitev črpalne opreme ne bodo v celoti rešili težave. Razlogi so lahko različni:

  • puščanje vode na plovni poti;

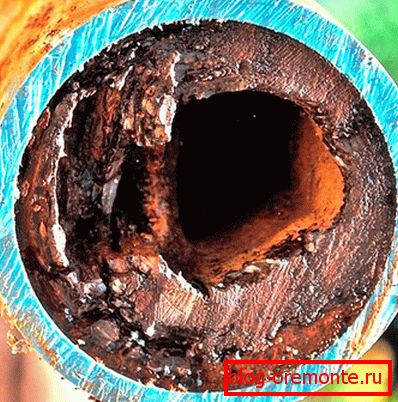

  • zaraščanje notranjega premera cevi;
  • zamašen filter za vodo;
  • okvarjene pipe ali druge zaporne ventile.

Pogosto razlog za nizek tlak je slaba storitev za dobavitelja vode. Na primer, pripomočki namerno lahko izklopijo delo ene ali več črpalk, da bi jih shranili. Kot rezultat, potrošnik prejme vodo, vendar pa je njen pritisk pustil veliko željo.

Omeniti velja, da je v skladu z določbo SNIPA št. 2.04.02 iz leta 1984 in državnim odlokom št. 307 iz leta 2006 najmanjši pritisk vode za eno-zgodovinsko hišo znaša 1 atm. Če hiša ima 2 nadstropja, nato pa 2,4 atm.

Zdaj bomo preučili več načinov, kako povečati pritisk vode in podrobneje preučiti možnost namestitve črpalne opreme.

Video: vzroki nizkega pritiska vode v cevovodu

Ta videoposnetek vam pove, da je tlak vode lahko zaradi zamašenega aeratorja nizek:

Tu boste izvedeli, da se lahko tlak vode zaradi zamašenega filtra za grobo čiščenje:

In tukaj je povedano, zakaj je zaradi povratnega ventila lahko prišlo do šibkega tlaka:

Kako povečati pritisk


Glede na to, da je namestitev črpalke absolutna rešitev za problem nizkega tlaka, bi bila absurdna. Ta možnost je možna le v enem primeru - ko voda v cevovodu neovirano priteče. S stalno zaustavitvijo vode, če govorimo o mestni avtocesti, lahko v prostem teku črpalke povzroči prekinitev. Če ni vode, se črpalka preprosto pregreje in motor opeče. Voda je naravni hladilnik. Vendar pa obstaja pot - namestitev posebne avtomatizacije, na primer:

  • rele za zaščito pred suhim tekom;
  • senzor nivoja vode;
  • kontrola pretoka vode.

Ta oprema je namenjena izklopu črpalke v odsotnosti vode. Zaradi tega bo črpalka popolnoma zaščitena pred morebitnimi poškodbami.

Video: zaščitite črpalko od suhega

Če živite v stanovanjskem bloku, namestitev črpalke za povečanje pritiska bistveno zmanjša kakovost oskrbe z vodo pri vaših sosedih. Da bi to preprečili, je mogoče sprejeti nekatere ukrepe. Hkrati morajo biti rešitve za stanovanje in zasebno hišo drugačne. Zakaj Zdaj se prepričajte.

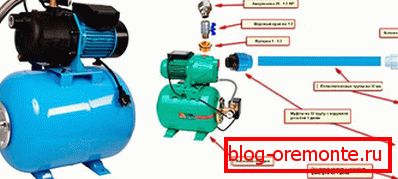

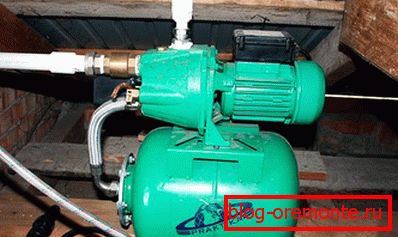

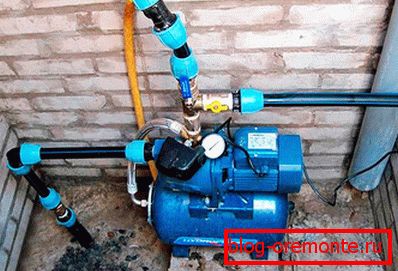

Nenadne postavitve črpalne postaje

V tem primeru je obvezna komponenta centrifugalna črpalka s samosesnim tipom. Ta oprema bo omogočala tudi pri ničelnem tlaku dvig vode iz določene globine v vhod. Istočasno bo zagotovljen zadosten tlak vode.

Poleg tega je taka postaja opremljena s tlačnim stikalom. Zaradi tega, ko se tlak v cevovodu zmanjša, se črpalka samodejno izklopi / vklopi. Plus, v rezervoarju bo ustvarjen dobava vode pod zadostnim pritiskom. Uporablja se samo v primerih, ko bo na avtocesti odsotna. Kot rezultat, ta namestitev zagotavlja majhno količino vode in potreben pritisk. Vendar ta metoda velja samo za zasebne domove.

Upoštevajte ta primer: kot veste, v zgornjih nadstropjih hiše najemniki najpogosteje doživljajo problem pomanjkanja vode. Če jih bodo začeli reševati na zgoraj omenjeni način, se bo kmalu celotna hiša, vsaj med najemniki, borila za tok vode. Posledično lahko to privede do denarnih kazni iz javnih služb. Navsezadnje je prepovedana namestitev črpalne opreme brez ustreznih dovoljenj. Plus, namestitev črpalke povzroči neuravnoteženost celotne črte. Upoštevajte tudi, da imajo samovozne črpalke tehnične omejitve. Vodo lahko dvignejo na višino okoli 8 metrov. Torej, če živite v tretjem nadstropju, bo deloval z odsekom, da ne omenjam zgornjih nadstropij.

Video: namestitev in zagon črpalne postaje

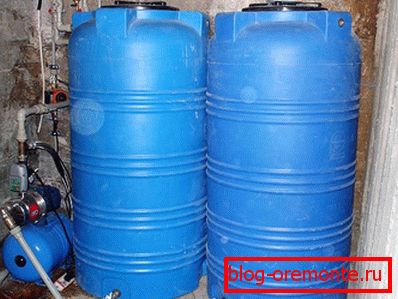

Namestitev varnostne vode - kako izvajati

Ta sistem je najučinkovitejši, ko pravočasno izklopite vodo. Vgrajena posoda je napolnjena s hladno vodo. Vse nadaljnje tokove vode se bodo izvajali natančno iz njega. Opremljen je s črpalko in drugo opremo. Na račun je zagotovljen zadosten pritisk vode v hiši ali stanovanju. Plus, problem izklopa vode je rešen, ga boste imeli krožno. Ne bo le, če bo električna energija izklopljena.

Namestitev rezervne vode je lažje izvajati v zasebnem domu. Stanovanje je precej problematično za dodelitev prostora za namestitev rezervne zmogljivosti. Razen, če imate veliko prostorov in jih lahko dodelite za takšne potrebe, ali pa živite v zadnjem nadstropju, vsebnik pa lahko namestite na podstrešju. Takšna rešitev ne bo povzročila neravnovesja v vodotoku.

Za izvedbo projekta morate najti ustrezno kapaciteto. Najpogosteje se uporablja za to plastično posodo. Danes lahko najdete modele različnih premikov. Izbira prostornine rezervoarja bo odvisna od predvidene porabe vode v vaši družini. Za družino 3-4 ljudi, ki imajo dovolj kapacitete do 500 litrov.

Video: rezervna voda v stanovanju

Namestite posodo

Za stanovanja je primeren kraj lahko balkon / loža, shramba, kopalnica in druge prostore, kjer bo prost dostop do njega. Če živite na zadnjem ali predzadnjem nadstropju, je smiselno razmisliti o možnosti namestitve posode na podstrešju. Vendar je treba v tem primeru posodo skrbno izolirati in skrbeti za varnostne ukrepe, da se ne ukradejo.

Če je rezervni boben in črpalna oprema vgrajen v stanovanje, je pomembno, da je črpalka brezšivna. V nasprotnem primeru vas bo motilo in ustvarjalo neprijetnosti za svoje sosede.

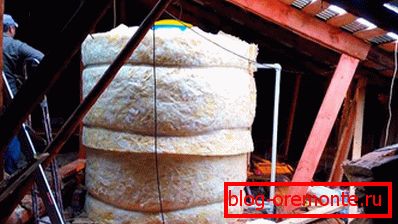

Kar se tiče zasebne hiše, je vse veliko lažje. Izbrani kraj je lahko klet ali drugi tehnični prostor. Glavni pogoj je, da se ogreva.

Vgradnja posode za shranjevanje

Torej, poleg rezervoarja za shranjevanje, morate kupiti črpalko, po možnosti tiho. V tej kategoriji lahko najdete opremo, kot so blagovne znamke:

  • Grundfos MQ;
  • 'S;
  • Pedrollo 3 CPm ipd.

Prav tako je potrebno namestiti avtomatizacijo, ki nujno vključuje zaščitni rele črpalke pred suhim delovanjem. Ta rele vklopi / izklopi črpalko. Tako bo črpalna oprema zaščitena pred zlomom.

Da bi preprečili vklop črpalke z minimalnim pretokom vode, je sistem lahko opremljen s hidravličnim akumulatorjem. Njegova prostornina bo neposredno vplivala na frekvenco črpalke za vklop / izklop.

Torej, celotna shema varnostnega hranilnika bo delovala v skladu z načelom: takoj, ko se voda iz pipe ali mešalnika vklopi, se črpalka vklopi in daje zadosten tlak. Če je zmogljivost shranjevanja vode izčrpana, rele pošlje signal za izklop črpalke. Zato bo delovanje celotnega sistema varno in varčno.

Video: funkcije namestitve in montaže skladiščne zmogljivosti

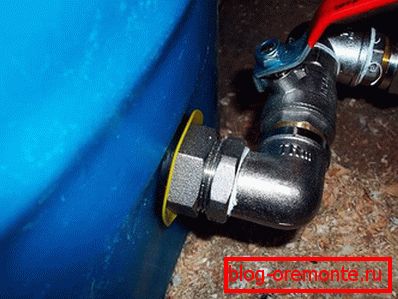

Kar se tiče cevi, ga je treba dokončati s plovcem. Takoj, ko se zapolni, se plavajoči izklopi z vodo. Sistem popolnoma spominja na princip delovanja splakovalnika na WC-ju. Prav tako je nameščen grobi filter vode. Montira se pri vhodu na avtocesto do hiše, pa tudi pred črpalko. Zahvaljujoč temu, nobena povezava ne bo prodrla v rezervoar in v črpalko, ki jo lahko poškoduje.

Lahko namestite dodaten sistem filtriranja, to ni obvezno. Vendar ne pozabite, prisotnost filtrov bo nekoliko zmanjšala pritisk.

Tudi rezervni sistem za shranjevanje vode je opremljen z zapornimi ventili, kontrolnimi ventili, potrebnimi priključki in drugimi komponentami. Več o povezavi lahko izveste tako, da si ogledate sheme, predstavljene v članku.

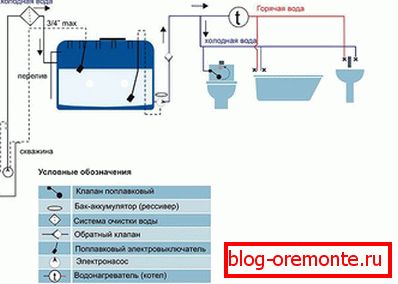

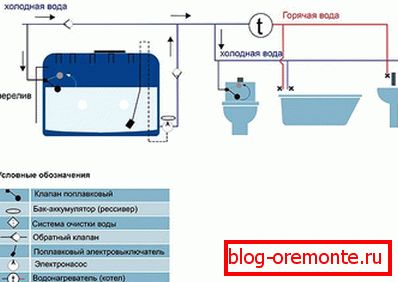

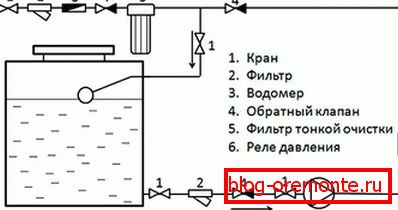

Vezja: priključitev rezervoarja za shranjevanje rezervne vode

Črpališče na celotnem dvižnem vodu

Druga možnost, ki vam omogoča povečanje tlaka vode v stanovanju, je namestitev v kleti močne črpalne postaje, velik skladiščni rezervoar in hidravlični akumulator. V tem primeru se potreben pritisk ohrani skozi celotno dvigalo na stopnišču, vodo pa bo okoli 24 ur. Čeprav se zdi, da je ta rešitev najboljša rešitev, je zelo težko izvedljiva. Vsi vaši sosedi se ne bodo strinjali, da bodo zaradi finančnih razlogov ustvarili takšno obsežno delo. In nekateri, kot so starejši, in ta pritisk vode v pipe je dovolj.

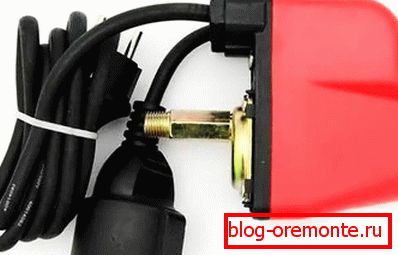

Načelo delovanja zaščitnega releja suh tek

Rele je namenjen nadzoru tlaka vode v sistemu. Če tlak pade pod nastavljeno točko, se rele aktivira in napajalni krog je prekinjen. Črpalka je izklopljena in tako zaščitena pred suhim tekom. Eden od glavnih elementov releja je membrana. Neposredno se odziva na kontaktno skupino in pritisk. Če se tlak vode zmanjša, membrana pritisne na kontaktno skupino in s tem izklopi moč.

Glede na tovarniške nastavitve lahko rele reagira na tlak v območju od 0,1 do 0,6 atm. Pri tem pritisku je rele aktiviran in preprečuje, da se črpalka izprazni.

Video: rele za suho vožnjo

Relej in hidrokakulator: ali je mogoče združiti v en sistem

Če uporabljate hidroakumulator v vašem sistemu, rele ne bo zagotovil črpalke s 100% zaščito pred suhim delovanjem. To pojasnjuje značilnost sistema. Releje je nameščeno pred akumulatorjem in tlačnim stikalom. Med zaščito in črpalko je običajno kontrolni ventil. Kot rezultat, je membrana znotraj releja vedno pod tlakom, ki ga ustvari hidroakumulator.

Za jasnost si oglejmo naslednjo situacijo: v akumulatorju je majhno oskrbo z vodo, medtem ko v rezervoarju ni vode. Poleg tega je nižji prag tlaka običajno določen v območju 1,4-1,6 atm, membrana v releju ne deluje, saj v resnici obstaja tlak v sistemu. To bo povzročilo suho črpalko. Črpalka se izklopi le v dveh primerih: ko se voda napaja iz akumulatorja ali ko se črpalka spali. Če se to zgodi, ko je v sistemu napajanje, potem ni nevarnosti. Druga stvar, ko se to zgodi v odsotnosti vode. Na primer, ponoči je bila posoda izpraznjena, roke sprane, rezervoar napolnjen z vodo. V tem primeru se črpalka vklopi, vendar ni signala za zaustavitev. Zjutraj bo verjetno prekinjena črpalka.

Glede na to, če je sistem opremljen s hidroakumulatorjem, je bolje uporabiti druge naprave za zaščito pred suhim delovanjem.

Video: zakaj potrebujemo hidroakumulator, kako ga povezati in izračunati

Iz tega videoposnetka se lahko seznanite z vlogo hidroakumulatorja:

Ta zgodba govori o načelu delovanja akumulatorja:

In iz tega videoposnetka lahko ugotovite, kako izračunati zmogljivost akumulatorja:

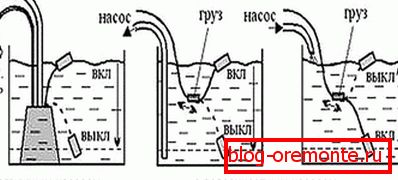

Senzor nivoja vode - alternativa suhem voznem releju

Takšni senzorji so nameščeni v rezervnih rezervoarjih, pa tudi v vodnjakih / vrtinah. V našem primeru upoštevajte plavajoči senzor, čeprav je analogni - elektronski.

Plavajoči senzor ima dve vrsti:

  1. Pri praznjenju (ta senzor preprečuje suho delovanje črpalke).
  2. Pri polnjenju (senzor prepreči prelivanje vode).

V našem primeru je senzor za praznjenje prava izbira za popolno odpravo suhega delovanja črpalke:

Načelo delovanja je preprosto: ko je tekočina v posodi, je plavajoči senzor na vrhu, ko je nivo spuščen, tako da je vezje električnega omrežja odklopljeno, se tipalo spusti. Zaradi tega bo črpalka popolnoma izklopljena. Ne bo se vklopil, dokler se nivo ne vrne na želeno vrednost, senzor pa ponovno prikaže signal za vklop.

Za preprečitev počasnosti črpalke je plavajoči kabel priključen na prekinitev fazne žice.

Video: zaščita črpalke pred suhim tekom

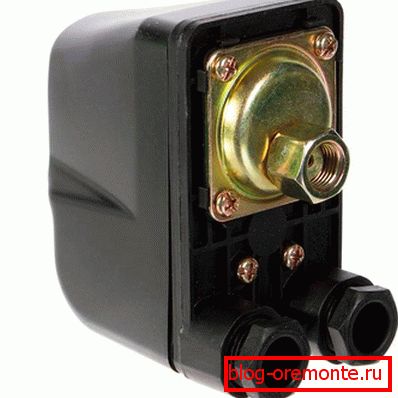

Stikalo za tlak vode za krmiljenje črpalke

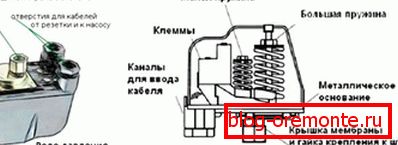

Tlačno stikalo sestavljajo dva elementa: en hidravlični, drugi električni. V hidravličnem delu je membrana. Stisne na dva vzmeti (majhna in velika). Zaradi tega se daje signal za vklop / izklop črpalke. Kar se tiče električnega dela, tukaj je skupina kontaktov, ki zapirajo / odpirajo električni krog, za več podrobnosti si oglejte diagram:

Treba je omeniti, da je rele na voljo v dveh vrstah:

  • elektronski;
  • mehansko.

Glede na to, da je mehanski rele cenejši, se pogosteje uporablja pri urejanju vodovodnih sistemov.

Diagram povezave stikala tlaka

Na podlagi svoje strukture postane jasno, da povezava poteka v dveh stopnjah, najprej na električni del, nato pa na vodo. Te naprave ni treba premikati, zato se njegova namestitev izvaja trajno. Razmislite o tem, kako se priključite na električno in vodo.

Električni del priključimo

To ni potrebno, vendar je bolje organizirati ločeno električno linijo za tlačni stikalo, zato obstaja večja verjetnost, da bo trajala dlje. V ta namen se žica napaja v stikalno ploščo in pritrdi posamezen RCD.

Pri priključitvi tlačnega stikala je nujno, da je ozemljitev potrebna. To pojasnjuje dejstvo, da ta naprava združuje vodo in električno energijo, ki je že varna.

Znotraj releja je 3 pare kontaktov, od katerih ima vsaka svoj namen:

  1. Zemljišče
  2. Za priključitev ničelnih in faznih žic z nadzorne plošče.
  3. Za žice iz črpalke.

Povezava se izvede po shemi proizvajalca.

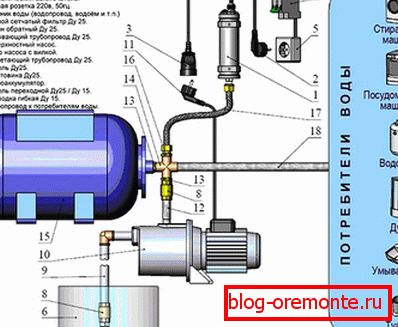

Povezujemo se z vodo

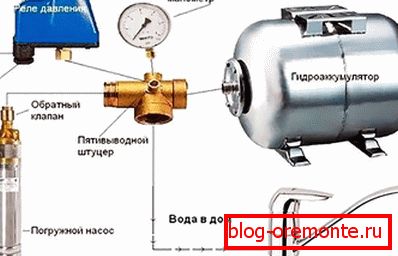

Najpreprostejši in najbolj cenovno dostopen način za priključitev tlačnega stikala v sistem za oskrbo z vodo je namestitev posebnega adapterja, ki ima potrebne vtičnice. V ta namen se uporablja pet-polna povezava, glej povezovalni diagram:

Priključi se na ta pribor: manometer, hidravlični akumulator, črpalka, izhod v omrežje za oskrbo z vodo v notranjosti hiše in sam tlak. Zahvaljujoč merilniku tlaka bo veliko lažje nadzorovati tlak v sistemu in regulirati rele.

Ta povezovalna shema ima svoje prednosti. V hišo pride voda, ki mimo hidroakumulatorja. Prvič, voda teče v pipe, in šele potem bo napolnjena s posodo.

Video: priključek tlačnega stikala

Nastavitev releja

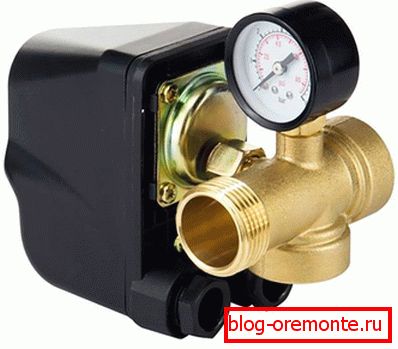

Postopek prilagajanja bo upoštevan na primeru modela tlačnega stikala RDM-5:

V njem je mogoče individualno nastavitev pod tem ali tistem vodovodnim sistemom. Novi (tovarniški) rele ima praviloma standardne nastavitve, ima minimalni tlak praga 1,5 atm in maksimalni prag 2,9 atm. Če ni potrebno, lahko te indikatorje znova namestite.

Kot rečeno zgoraj, ima rele dva vzmeti - majhna in velika. Torej se nastavitev izvaja z zategovanjem matice na vzmeti. Če so orehi popustljive, se tlak pade, če je zategnjen, tlak naraste. Eden zavojev matice je v povprečju 0,6-0,8 atm. Iz tega razloga jih ne obračajte veliko.

Klasifikacija črpalk для увеличения давления воды

Razlikujejo se tehnične značilnosti, po katerih se razlikujejo črpalke:

  • način delovanja;
  • načelo hlajenja;
  • aplikacija.

Klasifikacija črpalk

Vrste naprav

Do cilja

Takšne črpalke so razdeljene na dve vrsti:

  1. Univerzalni. To so tiste, ki veljajo za katero koli vrsto vode.
  2. Ista vrsta. To se nanaša na črpalke, ki se lahko uporabljajo samo za vročo ali hladno vodo.

Z ohlajanjem

Naprave imajo različne hladilne sisteme, med katerimi so značilni predvsem naslednji tipi:

  1. Mokri rotor (pomeni vodno hlajenje). Hlajenje dosežemo s črpanjem tekočine. Rotor z rotorjem se nahaja v vodi.
  2. Suh rotor (zračno hlajenje je implicitno). Hlajenje dosežejo lopatice ventilatorjev, ki so nameščena na gredi. Z vsem tem motorja nima neposrednega stika z vodo.

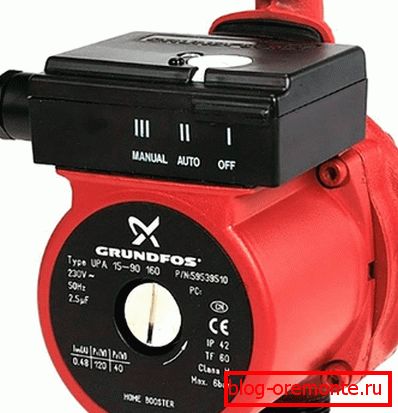

Glede na način delovanja

Obstajajo dve vrsti črpalk, ročno ali samodejno:

  1. Ročno. Delovanje črpalke je popolnoma neprekinjeno. Ročno onemogočite / omogočite črpalko. Izjemno pomembno je preprečiti pregrevanje motorja.
  2. Samodejno. V tem primeru je črpalka opremljena z avtomatsko. Takoj ko se ventil odpre, se črpalka aktivira, ko se ventil zapre, črpalka preneha delovati.

Črpalka in črpalna postaja: prednosti in slabosti

Črpalka in črpalna postaja imajo lastne značilnosti, ki so navedene v tabeli:

Vrsta črpalke

Koristi

Slabosti

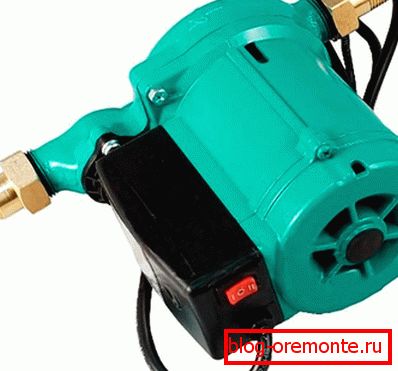

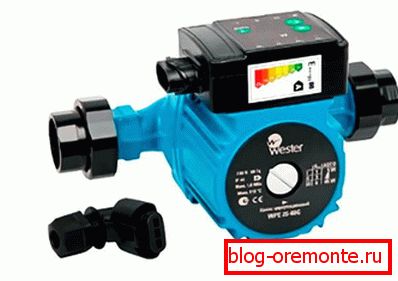

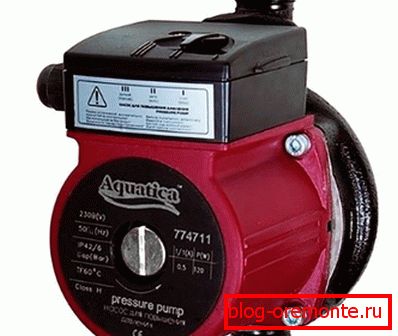

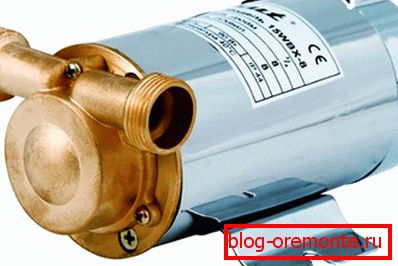

Črpalka za povečanje tlaka

Tukaj si lahko ogledate majhno velikost, ki vam omogoča, da jo namestite v različnih prostorih. Črpalka je lahka. Nekateri modeli so tihi. To je še posebej priročno za stanovanja. Črpalko lahko montirate neposredno na cev za vodo. Taka oprema ima razmeroma nizek strošek.

Ena izmed očitnih pomanjkljivosti je, da takšne črpalke ne morejo dvigniti nivoja tlaka za več vrst.

Črpalka

Ena od razlik v takšni postaji je, da lahko zagotovi življenjski prostor s potrebnim pritiskom. Njeno delo se izvaja v avtomatskem načinu, kar močno olajša proces delovanja.

Obstaja več pomanjkljivosti, vendar so relativno relativno. Črpalne postaje je težje namestiti. Ima tudi veliko velikost, ki omejuje njegovo uporabo. Pri delu nastaja precejšen hrup, kar je nesprejemljivo za stanovanja v visokogradnji. Glede na to, da namestite postajo, je bolje, da dodelite ločen prostor. Med drugim ima visoko ceno.

Črpališče: načelo delovanja

Kar se tiče črpalne postaje za povečanje tlaka, za njegovo izvajanje zahteva veliko napora. Vendar bo rezultat povečanja tlaka vode v cevovodu impresiven. Torej bo za njegovo izvedbo potrebna dodatna oprema:

  • rele za nadzor sistema;
  • centrifugalna črpalka;
  • hidroakumulator.

Pri porabi porabnik porabi vodo, ki se nabira v hidroakumulatorju. Njegova uporaba popolnoma odpravlja možnost tlaka. Vodo boste lahko uporabili, tudi če se bo oskrba z vodo ustavila. Delovanje črpalne postaje regulira rele. Če se tlak pade, se črpalka izklopi.

Vrste črpalnih postaj

Vse črpalne postaje so razdeljene na dve vrsti:

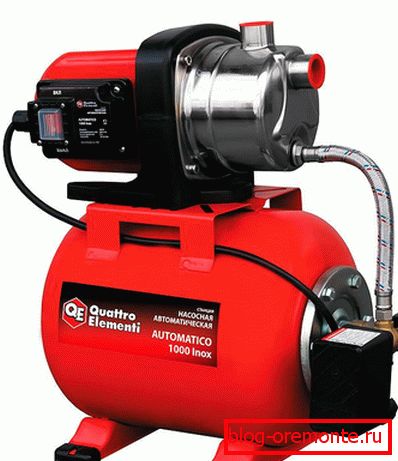

  • izmetalnik z oddaljenim ali vgrajenim izmetnikom;
  • brez ejektorja.

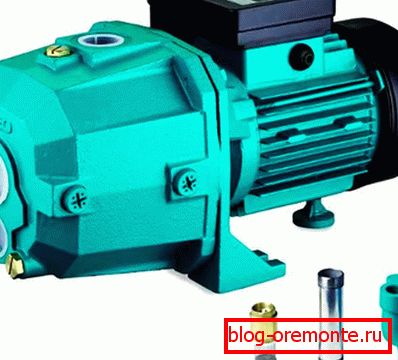

Kar zadeva ejektor, so opremljeni z jet-centrifugalno črpalko (samosesalna). Modeli z vgrajenim izmetnikom so manj občutljivi na prisotnost zraka v sistemu in zagotavljajo visok pritisk vode. Minus - nezmožnost dviga vode iz velike globine in močnega hrupa med delovanjem.

Če želite dvigniti vodo s globine 20 metrov ali več, boste potrebovali postajo s prenosnim izmetalom. Ta črpalna postaja je lahko oddaljena od globine do 40 m. Če govorimo o pomanjkljivostih, je to visoka občutljivost na umazano vodo in prisotnost zraka v sistemu.

Za črpalke brez ejektorja se za oskrbo z vodo uporablja posebna večstopenjska izvedba. Njeno delo je skoraj nemogoče. Ta črpalka porabi manj energije. Vendar globina absorpcije ni večja od 9 metrov.

Črpalne postaje delijo z vrsto uporabljenega rezervoarja:

  • Kumulativno. Rezervoar je nameščen ločeno od postaje, nameščen pod strop, nameščen na podstrešju in podobno. Takšni pogon praktično ni uporabljen danes, saj je težek, predstavlja nevarnost poplav in ne zagotavlja zadostnega pritiska.
  • Membranska cisterna. Kapaciteta je nameščena v kleti, saj je nivo vode reguliran z baterijo. Rezervoar je majhen. Večinoma se uporablja za plitve vodnjake.

Poleg tega so črpalne postaje deljene z vodnim virom:

  • Globoko. Prisotnost zanesljivega primera. Napravo lahko popolnoma potopite v vodo.
  • Potopni. Ejektor je nameščen na vrhu in cev se spusti v vodo. Vendar se lahko ta črpalka uporablja, če se voda ne nahaja globlje od 9 metrov.

Kaj iskati pri izbiri naprave

Če ste že prišli do nakupa črpalke, da povečate pritisk, je pomembno, da se posvetite več pomembnim parametrom:

  • presek premera cevi;
  • največja moč in tlak;
  • uspešnost;
  • kakšna je raven hrupa med obratovanjem;
  • za katere je mogoče uporabiti vodovodne sisteme toplo / hladno vodo;

Upoštevajte dejstvo, da lahko črpalka, ki ste jo kupili, v povprečju povečala tlak vode do 4 atm in do 40%. Zato je njihova uporaba možna pod pogoji stalnega tlaka vode v cevovodu 1,5 atm.

Med drugim morate določiti kakovost vašega ožičenja. Pogosto nova vgrajena črpalka zaradi nizke napetosti ne more priskrbeti zahtevanega tlaka. Zato bo morda treba voditi posamezno črto.

Pomembne tehnične specifikacije

Spodnja tabela navaja nekaj tehničnih specifikacij, ki jih morate pri izbiri črpalke vsekakor upoštevati:

Značilnosti

Opis parametrov

Največja glava

Ta indikator kaže največje povečanje tlaka vode v sistemu. Izjemno pomembna značilnost, še posebej, če imate hišo v dveh nadstropjih in črpalka bo vgrajena v klet. Če napačna izbira, črpalka ne bo izpolnjevala svojega glavnega namena.

Največji vir

Ta karakteristika označuje količino vode, ki jo črpalka lahko črpal čez določen čas. Meritve lahko podate v teh oblikah:

  • v minutah in litrih (l / min);
  • v urah in kubičnih metrih (m3/ uro)

Vendar bodite previdni, saj običajno označuje največjo vrednost. Za določitev dejanskih parametrov ločite indikatorje za dva.

Moč (nominalni / največji)

Merjenje poteka v vatih (W). Ta indikator prikazuje delovanje motorja, ki poganja rotor. Predlagajte najmočnejše modele črpalk. To bo zagotovilo visok pritisk.

Temperaturni pogoji

Črpalka za povečanje tlaka je dovoljena le za vročo ali hladno vodo. Zato bodite pozorni na oznako, ki je označena v stopinjah.

Booster črpalke modelov

Zdaj upoštevajte modele in značilnosti različnih vodnih črpalk, ki jih lahko uporabite za povečanje tlaka. Prav tako je treba omeniti, da se cene v vsaki posamezni regiji naše države nekoliko razlikujejo:

Model

Značilnosti

To je vrtinčna črpalka, ki jo je mogoče namestiti v stanovanju večnadstropne stavbe. Ima naslednje tehnične parametre:

  • teža - 2,24 kg;
  • produktivnost - 8 l / min;
  • moč - 0,09 kW;
  • delovni tlak - 6 bar;
  • največji izhodni tlak 0,3 bar;
  • avtomatsko delo;
  • hlajenje poteka po načelu suhega rotorja.

Uporablja se za vgradnjo v zasebno hišo:

  • teža - 2,8 kg;
  • produktivnost - 10 l / min;
  • moč - 0,09 kW;
  • avtomatsko delo;
  • načelo hlajenja - mokri rotor.

Pogosto se uporabljajo za vgradnjo v zasebno hišo za povečanje pritiska vode in za normalno delovanje vodovodne napeljave:

  • teža - 3,3 kg;
  • produktivnost - 14 l / min;
  • moč 0,12 kW;
  • avtomatsko delo;
  • načelo hlajenja - suh rotor.

Lahko se namesti tako v zasebni hiši kot stanovanju:

  • teža - 2,7 kg;
  • moč - 0,1 kW;
  • avtomatsko delo;
  • načelo hlajenja - mokri rotor.

  • moč - 118 W;
  • največja glava - 8 m;
  • poraba - 1,5 m3/ celo;

  • moč - 90 W;
  • največja glava - 9,5 m;
  • maksimalni pretok - 2,1 m3/ celo;

  • moč - 120 W;
  • največja glava - 9 m;
  • максимальный poraba - 1,5 m3/ celo;

Ta tip črpalke lahko deluje v različnih načinih:

  • brez zaščite pred suhim zagonom;
  • z avtomatiko;
  • ko voda vstopi v črpalko se ne vklopi.

Video: značilnosti obnovitvenih črpalk

Neodvisna vgradnja nadtlačne črpalke

Tehnologija montiranja črpalke za povečanje tlaka praktično ni nič drugačna od vgradnje običajne obtočne črpalke. Delovni proces je sestavljen iz več zaporednih faz:

  1. Izbira primerne lokacije črpalke in akumulatorja.
  2. Vgradnja hidroakumulatorja.
  3. Montaža cevi za priključitev.
  4. Črpalka za pritrjevanje.
  5. Objemka in akumulator.

Takšna črpalka dejansko spominja na običajno črpalno postajo.

Torej, delo poteka v tem vrstnem redu:

  • Najprej popravite gospodinjsko črpalko na izbrani lokaciji, nekatere modele črpalk je treba namestiti samo vodoravno, zato se prepričajte, da upoštevate ta parameter.
  • Устанавливаете hidroakumulator.
  • Glede na to, da je črpalka nameščena na dovodu vode, je takoj po vstopu v hišo nameščen kontrolni ventil.
  • Že po črti črpalka poveča tlak.
  • Nato je priključek priključen, v črpalki je nameščen tudi povratni ventil.
  • Preostali 3 izhodi na križišču bodo usmerjeni v hidravlični akumulator, regulator črpalke in proti vodnim virom.
  • Vse električne povezave morajo biti čim bolj tesne.
  • Ta sistem je lahko opremljen s stacionarnim manometrom za merjenje tlaka vode v sistemu.
  • Na krmilnem sistemu (rele) je nameščen posamezen RCD.

Načelo te povezave temelji na diagramu spodaj:

Pomembno je, da upoštevate nekatere nianse, če delate v zasebnem apartmaju. Na vhodu mora biti nameščen žerjav. Takoj pred začetkom dela je treba blokirati. Pri nameščanju obnovitvene črpalke ne smete zamenjati smeri puščic, ki jih je treba usmeriti proč od dovoda.

Vsi priključki morajo biti čim tesni, da se prepreči puščanje vode in tlak. Zato pazljivo zapakirajte vsak sklep. Druge podrobnosti o urejanju najdete v predlaganem video materialu za ta članek. Naučili se boste, kako sami namestiti črpalno opremo z avtomatiko.

Torej, z vami smo obravnavali vprašanje povečanja pritiska v sistemu oskrbe z vodo z različnih strani. Seveda ni mogoče opisati vseh situacij. Če imate druge izkušnje na tem področju ali ste si zapomnili druge nianse dela, se prepričajte, da napišete komentarje o tem članku.

Video: namestitvene funkcije črpalke za povečanje tlaka

Dodaj komentar
