Diagram povezovanja potopnih črpalk

Vsak primestni lastnik stanovanj ve, da se oprema za črpalno potopno razsvetljavo splošno uporablja v sistemih za oskrbo z vodo. Poleg tega se lahko ta oprema uporablja v ogrevalnih omrežjih zasebnih gospodinjstev.

Tako imenovana neposredna povezava potopne črpalke z elektroenergetsko mrežo (brez vključitve pomožne opreme) je precej preprosta in vključuje neposredno povezavo z njegovo kontaktno skupino oskrbovalnih vodnikov, imenovanih "faza", "ničla" in "ozemljitev".

Upoštevajte, da se ta način povezave ne uporablja v vseh primerih ureditve vodovodnih sistemov. Nasprotno najpogosteje uporabljamo črpalno opremo v povezavi z avtomatizacijo enega ali drugega tipa, kar občutno izboljša operativne značilnosti sistema in izboljšuje njegovo uporabnost. Takšne razširjene sheme praviloma vključujejo naslednje komponente:

  • električni kontaktorji (zaganjalniki);
  • stikala (vmesni rele tip);
  • nivojski in tlačni senzorji;
  • hidroakumulator.

Namen avtomatizacije

Uporaba avtomatskih elementov, ki so nameščeni v oskrbovalnih tokokrogih naprave, vam omogočajo, da potopno črpalko priključite tako, da bo sistem deloval v avtomatskem načinu.

Osnova te sheme je kontaktor z normalno odprto kontaktno skupino, na vhod pa vodijo dovodni vodniki (faza, nič in tla). No, sama črpalka je povezana z izhodom kontaktorja, ki prek nje dobiva energijo iz omrežja.

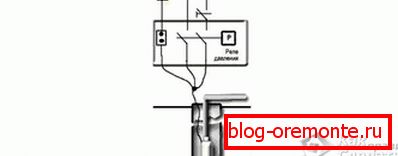

Uporaba takšne priključne sheme črpalke predvideva prisotnost posebnega akumulatorja, ki vključuje kontrolni ventil. V tej enoti je vgrajeno tlačno stikalo, ki nadzoruje delovanje skupine kontaktorjev, ki napaja in odstrani napetost črpalke.

Delovanje celotnega sistema v avtomatskem načinu je naslednje.

  1. Ko tlak v sistemu pade na najnižjo raven, relejni senzor prikaže signal za vklop; ob istem času kontaktni podatki delovne skupine zaprejo napajalno napetost črpalke.
  2. Ko voda vstopi v sistem, se tlak v akumulatoru postopno povečuje.
  3. Ko tlak doseže svoj zgornji prag (mejna vrednost) s signalom senzorja tlaka, deluje kontaktor za izklop. Stiki so odprti in oprema se samodejno odklopi iz omrežja.

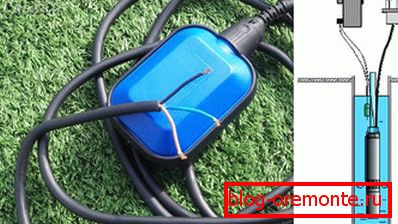

Pri gospodinjskih sistemih za oskrbo z vodo, ki so zasnovani za večje količine tekočine, je primernejši električni tokokrog na plavajočih senzorjih, ki omogoča avtomatsko kontrolo nivoja tekočine v zbiralniku (hidravlični akumulator). Shematični diagram povezave črpalne opreme v tem primeru se ne razlikuje bistveno od prejšnjega, razen dejstva, da je namesto tlačnega releja nameščen v senzorju nivoja tekočine.

Treba je omeniti, da za priključitev napajanja v potopno črpalko s črpalko potrebujete posebne kable. Vodotesna žica pod oznako vzletno-pristajalne steze ali KVV je najbolj primerna za ta namen. Dobra izvedba za hidroizolacijo je tudi uvožena kabelska blagovna znamka AQUA RN8.

Gradbeni sklop z avtomatskimi elementi

V primeru, da je načrtovana montaža sistema za oskrbo z vodo, katerega začetek in zaustavitev bi se izvajali iz vodovodnega ventila, boste morali kupiti poseben hidravlični akumulator, ki se uporablja skupaj s tlačnim relejem.

Hkrati se povezava avtomatizacije s črpalko lahko organizira iz betonskega vodnjaka, ki se nahaja v neposredni bližini črpalke.

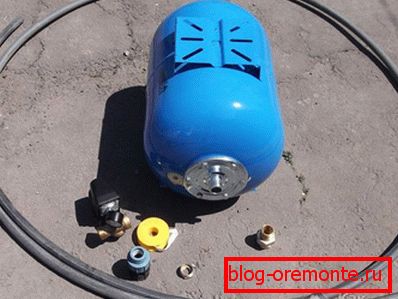

Za sestavljanje vodovodnega sistema na podlagi potopne črpalke boste potrebovali naslednje naprave in komponente:

  • značilen hidroakumulator z ustrezno zmogljivostjo;
  • tlačno stikalo, izdelano za delo s tipom hidrofakrata, ki ste jo izbrali;
  • posebna prehodna sklopka (tako imenovana "ameriška") z velikostjo namestitve 1 ";
  • eno dodatno sklopko, opremljeno s stožčasto glavo;
  • posebni medeninasti adapter;
  • plastične cevi, fitingi, trak FUM.

Glavno inštalacijsko delo pri montaži krmilnega tokokroga črpalke se običajno ne izvaja v dobro pripravljeni vnaprej, ampak na vrhu, v odprtem prostoru. Po zaključku montaže tega dela konstrukcije boste lahko spustili na dno vdolbinice, kjer ga boste v tesnih razmerah morali povezati s črpalko.

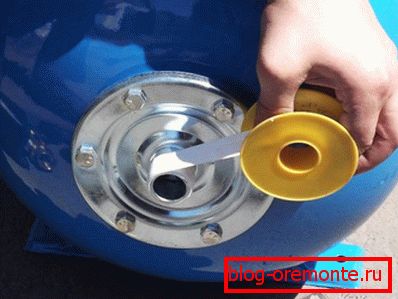

Delo na montaži krmilnih tokokrogov in krmiljenja, je običajno, da začnete z vezanjem akumulatorja; hkrati, da se zanesljivo zaprejo povezave in olajšajo nadaljnje vzdrževanje sistema, so vsi navojni priključki zapečateni s posebnim trakom FUM.

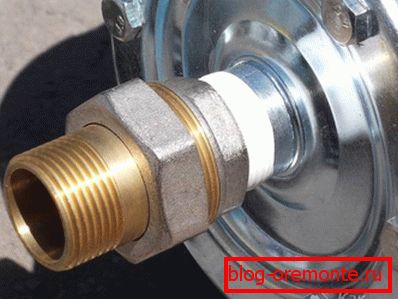

Upoštevajte, da je tlačno stikalo priključeno na akumulator tlaka ne neposredno, temveč skozi poseben adapter, imenovan "ameriški". Uporaba prehodnega elementa poenostavi odpravo povezave, če je potrebno, in tudi zelo poenostavi vse postopke za povezovanje in nastavitev avtomatizacije.

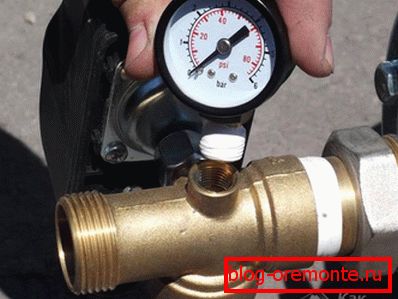

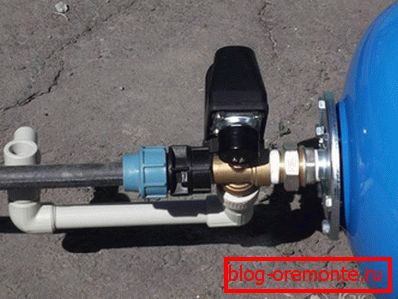

Pri nameščanju tlačnega stikala ga poskušajte postaviti tako, da lahko kadarkoli »vzamete« merilnik tlaka (ne da bi se spustili na dno vdolbine). Paziti morate tudi na to, da mora biti zanesljivo in tesno povezavo releja s trakom opremljeno s posebnim tesnilom.

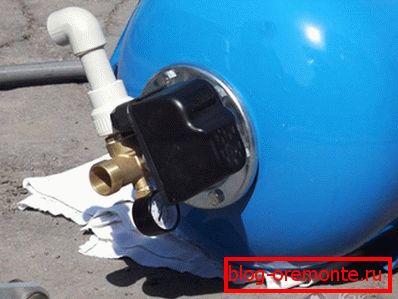

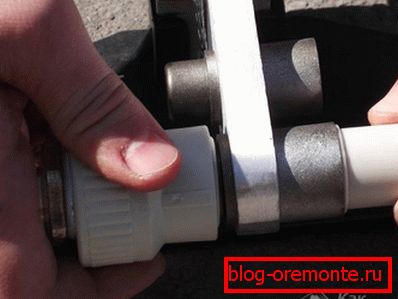

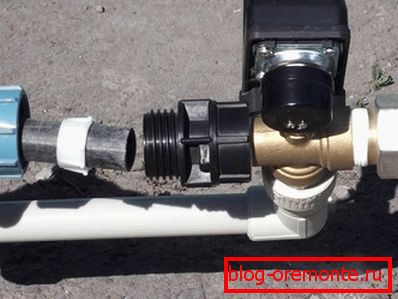

V prihodnosti bo za oblikovanje potrošniške vodne linije (priključeno na izhod iz tlačnega stikala) potrebno narediti posebno kompozitno krivino, ki je zmešano z okovja in kosom plastične cevi. Na koncu plastične cevi se spoji z zunanjim navojem (tip MPH) sprijemno, ki je hermetično pritrjena na izhodu iz pritisnega stikala (glej sliko na levi strani).

V tem delu dela, ki bi ga bilo treba izvesti izven vodnjaka, se lahko šteje za zaključeno.

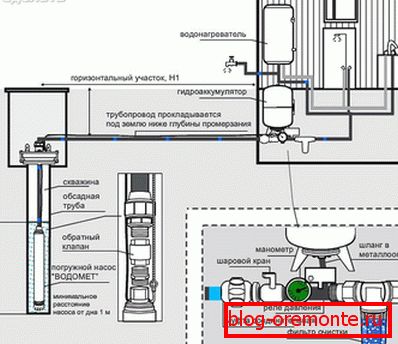

Struktura fotografij

Priključitev konstrukcije na črpalko

Vse prihajajoče postopke za povezavo sestavljene strukture s črpalko bo treba opraviti neposredno v vrtini. Če je potrebno, lahko obstoječo ožičenje razbijete v dve ločeni liniji, od katerih bo eden odšel naravnost v hišo, drugi pa se lahko uporabi za zalivanje vrtne površine. Da bi to vejo onemogočili v zimskem obdobju, je potrebno zagotoviti ločen zaporni ventil.

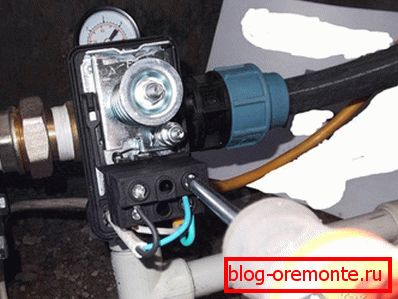

V zaključni fazi montažnega dela morate priključiti električni del vezja na tlačno stikalo. Najprej odstranite pokrov regulatorja in tako zagotovite prost dostop do priključnih sponk naprave.

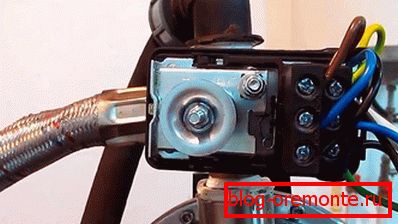

V spodnjem delu ohišja so odprtine za vhod napajalnih žic in signalni kabel iz črpalke. Previdno vstavite vse žice v te luknje in jih priključite na ustrezne sponke. Najpogosteje so priključki za povezavo signalne žice s črpalke označeni kot "MOTOR", priključki za priključitev omrežnega kabla pa kot "LINE".

Po zaključku teh del boste morali zamenjati samo pokrov relej-regulatorja.
