Diy paro ogrevanje

Vedno več ljudi postaja prepričano, da je avtonomen način ogrevanja stanovanja ali hiše bolj ekonomičen kot centraliziran. Ogrevanje s paro je eno izmed najtežjih nalog, vendar je dokaj učinkovito, če imate nekaj osnovnih veščin električnega orodja. Tudi pred montažo je potrebno opraviti izračune in kupiti potrebne komponente.

Bistvo vprašanja

Nekateri so zmedeni in verjamejo, da je pravzaprav pravilno ime za tak sistem ogrevanje vode, in predpona "pare" je ostala od preteklosti, ko so ogrevanje zagotavljali industrijski kotli, ki so proizvajali velike količine pare. Pravzaprav, tudi danes obstajajo kotli, ki zagotavljajo segrevanje prostora s pretvorbo tekočine v dve agregaciji. Prednosti tega sklepa so:

  • dvojni prenos toplote - s konvekcijo, pa tudi z infrardečim sevanjem;
  • najmanjše izgube v toplotnem izmenjevalniku med prenosom energije iz vira;
  • visoka zanesljivost;
  • ni nobene nevarnosti, da se sistem hladi v hladnem obdobju;
  • možnost uporabe v katerem koli času v letu;
  • dolgo življenjsko dobo brez napak.

Nekatere pomanjkljivosti so:

  • relativno visoka temperatura cevi in ​​radiatorjev;
  • resne posledice na prelomu;
  • nekatere težave pri namestitvi;
  • visoka občutljivost na korozijo.

Bistvo operacije in visoka učinkovitost leži v tem, da se parna voda, ki poteka skozi črto, kondenzira in se usede, z veliko količino toplotne energije. Takšen sistem bo pri istih stroških goriva veliko bolj učinkovito podoben dolžini vode.

Običajno za zagotovitev varnosti uporabnikov v sodobnih kotlih obstajajo določene omejitve. Na primer, najvišja temperatura, na katero se ogreva para, je 130? C in najvišja točka, ki doseže tlak - 6 atmosfer.

Sorte sistemov

Vse vrste sistemov so razdeljene v enojno in dvojno vezje. V prvi izvedbi se vsa moč kotla uporablja za ogrevanje nosilca, ki bo sodeloval pri povečanju temperature zraka v prostoru. V drugi različici je dodatni toplotni izmenjevalnik, v katerem se pretok tekoče vode ogreva, kar omogoča, da se uporablja za potrebe doma. Pri izvajanju druge možnosti je treba spomniti, da bo potrebno dodatno povezavo s kotlovnico in jih vrniti nazaj v dnevno sobo.

Z metodo kroženja nosilca, tako kot pri vodnih sistemih, so:

  • Naravna cirkulacija ali zaprta. V tem primeru se po kondenzaciji voda pod vplivom teže naravnega toka brez črpalke vrne v kotel, kjer se ponovno pretvori v paro in se uporablja.
  • Prisilna cirkulacija ali odprta. V tem primeru voda takoj ne pride nazaj v grelnik. Sprva se zbira v posebnem rezervoarju, iz katerega se dobavlja črpalka za nadaljnjo pretvorbo v plinasto stanje.

Raven tlaka v notranjosti oddaja:

  1. Atmosferski. V njih je vrednost tlaka večkrat višja od atmosferske, kar lahko v primeru nesreče povzroči resne poškodbe. Poleg tega se v takem sistemu onesnaževalci ogrevajo na visoko temperaturo, opečen nastavek pa opeče in se pojavi neprijeten vonj.
  2. Vakuum. Za izvedbo te možnosti mora biti celotna avtocesta zaprta. S pomočjo posebne črpalke nastane vakuum znotraj. Rezultat je prenos vode v plinasto stanje pri nižjih temperaturah, kar povečuje varnost.

Z metodo razdeljevanja cevi oddajajo:

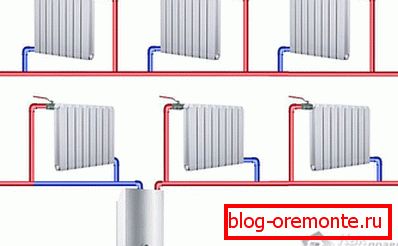

  • Eno cev Steam nenehno premika vzdolž ene cevi. V prvi polovici poti odda svojo energijo radiatorjem in se postopoma pretvarja v tekoče stanje. V tem primeru je temperatura radiatorjev, ki so bližje kotelu, višja od temperature, ki je na koncu vezja. V tem primeru boste potrebovali cevi velikega premera, da bi se izognili oviram.

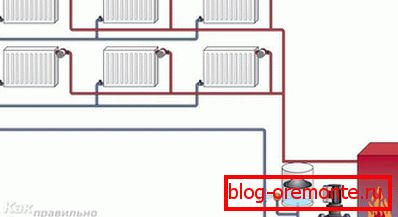

  • Dvocevni. Steam se napaja preko ene cevi, kondenzat pa se vrne preko drugega. V tem primeru nosilec doseže vse naprave, praktično brez izgube temperature. Ta možnost bo pomembna za velike hiše, v katerih je več tal. Če so prostori majhni, ni smiselno, bo samo povečal skupne stroške projekta.

Vakuumski sistemi še vedno preizkušajo. Ko jih uporabljamo, bo potrebna stalna razpoložljivost električne energije, saj Vakuumska črpalka deluje skoraj neprekinjeno.

Izbira kotla

Da bi izbrali pravo ogrevalno napravo, najprej izračunamo območje, ki se bo ogrevalo. Če želite to narediti, morate izračunati površino vsake posamezne sobe z množenjem širine za dolžino. Po tem je treba dodati vse rezultate, končna številka pa bo želena vrednost. Pomembno je vedeti, da to velja za višino stropa do 3 m, če je večja, potem je potrebno narediti dodatno višino.

  • Za skupno površino 200-300 m2 dovolj zmogljivost pri 25-30 kW.
  • Za 400x600 metrov2 - 35 × 60 kW;
  • 600 do 1200 m2 - 60 do 100 kW.

Naslednji korak bo izbira goriva. Parni kotli z enostavno funkcijo iz teh virov:

  • Tekoče. To je lahko na primer dizelsko gorivo ali uporabljeno olje. Pri uporabi te možnosti bo potrebno enoto postaviti v ločen prostor. To bo pomagalo preprečiti vdihavanje škodljivih hlapov in njihovih negativnih vplivov na zdravje.
  • Solid - les, premog, šota in vse, kar lahko gorijo s sproščanjem velike količine toplote.
  • Plinasto. Ponavadi je naravni ali utekočinjeni plin.
  • Električni.

V nekaterih primerih so rešitve na trdni gorivo veliko manj, vendar je treba upoštevati ne samo stroške goriva, temveč tudi čas, ki ga bomo porabili za vžig. V tem primeru lahko doseže več ur, medtem ko je treba peč stalno dopolnjevati, da se ohrani temperatura na ustrezni ravni.

Nekateri proizvajalci združujejo različne vrste goriva. Na primer, kombinirajo peč za polnjenje trdega goriva in zagotovijo prisotnost grelnih elementov. Hkrati pa učinkovitost ne pade, vendar se izkaže, da prihranek pri porabi in torej na plačilo.

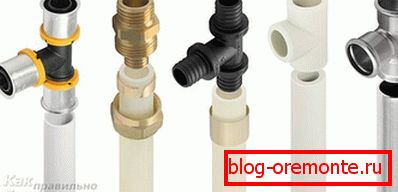

Izbira cevi

Pri izbiri veliko bo odvisno od načrtovanega proračuna. Kaj lahko rečemo zagotovo - za sisteme teh polipropilenskih cevi se nikakor ne uporabljajo. To je razloženo z njihovo nestabilnostjo pri visokotemperaturnih pogojih. Boste morali izbrati naslednje možnosti:

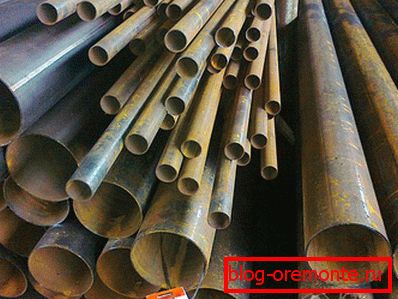

  • Jeklene cevi. Za njihovo namestitev bo potreben varilni stroj. So odporni na visokotlačne in temperaturne vrednosti. Pozitivna stran je tudi dostopna cena in razširjenost. Pomanjkljivost je visoka dovzetnost za korozijo.

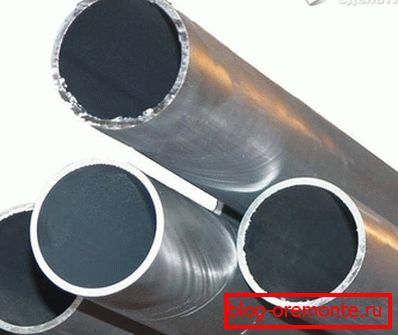

  • Pocinkane cevi. Vključujejo vse prednosti jekla, poleg tega pa se tukaj izravna tudi pomanjkanje nerjavnega neravnovesja. Zglob je izdelan z navojnimi priključki, zato varjenje ni potrebno.

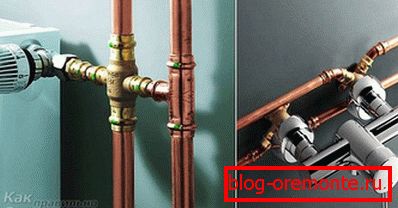

  • Baker. So odlična možnost. Vendar pa so glede na stroške mnogo dražji, poleg tega pa bo za njihovo namestitev potrebna posebna spajkalna znanja.

Pri montaži se cevi lahko skrijejo v stene ali tla. Vendar je pomembno upoštevati, da je gradbeni material odporen na termične učinke.

Dodatna vozlišča

Poleg kotla in cevi za avtocesto bodo potrebni potrebni elementi, brez katerih ne more storiti:

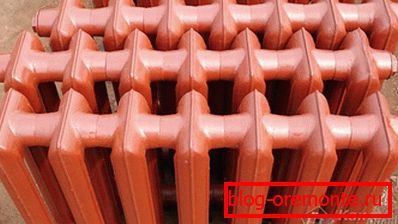

  • Radiatorji. Te so lahko iz litega železa, jeklenih izdelkov ali cevi s plavutmi. Namesti jih bolje pod okna. Tako se oblikuje toplotni čep, ki odrezuje hladen zrak. To bo tudi preprečilo kondenzacijo na steklenih ploščah.
  • Fittings Različni povezovalni elementi: sklopke, koti, komolci, adapterji, ki bodo potrebni pri namestitvi cevovoda.
  • Redukcija hladilne enote. Izvaja prenos pare v tekoče stanje.
  • Menjalnik. Zasnovan za prilagajanje tlaka v sistemu.
  • Razširitveni rezervoar. Bolje je uporabiti odprt element. Če obstaja želja po postavitvi zapečatene posode, mora biti opremljena z merilnikom tlaka in ventilom za razbremenitev tlaka. Če se to ne naredi, lahko to povzroči neuspeh.
  • Zmogljivost za zbiranje kondenzata.
  • Obtočna črpalka. Za sisteme s prisilnim gibanjem tekočine.
  • Hidravlična zaklopa. Potrebno bo v primeru, ko je potrebno sistem izprazniti za njegovo popravilo ali zamenjavo katerega koli sestavnega dela.
  • Filter Potrebno je odstraniti trdne snovi, preden voda vstopi v kotla. To je potrebno, da nič ne zmanjša produktivnosti.
  • Crane Mayevsky.

V sistemu za ogrevanje s paro se lahko vgradi indirektni ogrevalni kotel. V tem primeru boste potrebovali ventil za tri vhode. Povezuje se s termostatom in preusmeri gibanje hladila.

Pripravljalna dela

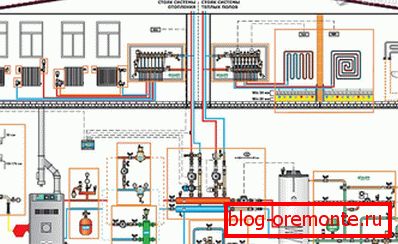

Prvi korak je izdelava risbe. Na list papirja se uporablja tloris, v katerem bo izvedena instalacija. Določi se lokacija kotla. Zaželjeno je, da dodeli ločen prostor. To se naredi, da se zagotovi največja varnost. Če gre za zaprti sistem z naravno cirkulacijo, mora biti na najnižji točki. To je potrebno, da se voda lahko prosto pretaka.

Uporabite postavitev celotnega sistema in lokacijo vseh elementov, ki so navedeni v prejšnjem razdelku. Pri izvajanju tega koraka je bolje, da je v določeni sobi, nato pa bo mogoče na najboljši način načrtovati vse, ob upoštevanju potrebe po ovinku okoli cevovoda okoli ovir ali projekcij. Na diagramu je treba navesti vse vogale in prehode. Ko je risba zaključena, lahko natančno izračunate gradivo, ki bo potrebno za uspešno dokončanje celotnega projekta.

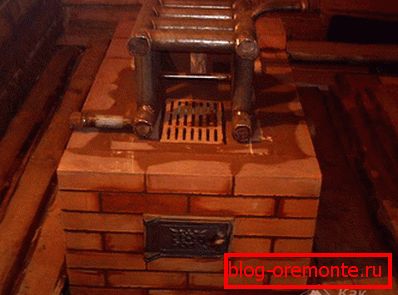

Nekateri obrtniki sami izdelajo parni kotel. To je bodisi kuhano iz listnatega materiala ali pa iz posebnega obrisa iz cevi, ki je nameščena v peči iz opeke. V drugem primeru bo potrebno spremljati stanje toplotnega izmenjevalca, ki je najbolje izdelan iz nerjavečega jekla, kar podaljša življenjsko dobo. Prav tako je zelo pomembno, da pogosteje čistite dimne poti.

Zaporedje ukrepov

Glede na oznako na diagramu:

  • Montiran kotlov. V sobi, kjer bo, mora biti betonska baza. Po potrebi se naredi majhna podlaga.
  • Povezan je z izpušnim sistemom.
  • Odzračevalniki se prekinejo. Če želite to narediti, uporabite trnke, ki so zasnovani tako, da prenesejo težo. O kraju, kjer naj bi bili nameščeni, kot je opisano zgoraj.
  • Vsak radiator mora biti opremljen z majevskim žerjavom za zastoje v zračnem prometu.
  • Na kratki razdalji od kotla, na najvišji točki, se ekspanzijska posoda zruši.
  • Na izhodu kotla so nameščeni manometer in varnostni ventil, ki bo delal v primeru, da tlak presega dovoljene meje.

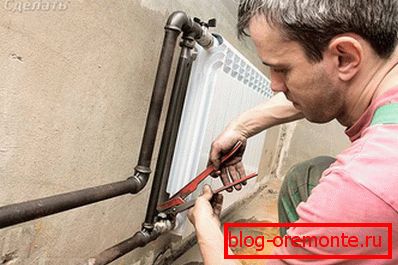

  • Vse komponente so medsebojno povezane z uporabo cevi iz izbranega materiala.
  • Če je odprt sistem, je na koncu črte nameščen poseben rezervoar in črpalka.
  • Od črpalke do kotla je dovodna cev manjšega premera kot vsa ogrevanja.
  • Pred vstopom v kotel je filter, ki zadrži velike delce.
  • Če se bo plin uporabljal kot nosilec, se izvede togo oskrba brez gibkih cevi.
  • Tekočina se napolni v vezje.
  • Preskusni sistem se izvaja s postopnim povečanjem temperature, da se preveri integriteta.

V tem članku smo podrobno razpravljali, kako narediti parno ogrevanje zasebne hiše. Radi bi se učili o pripravljenih in delujočih projektih. Delite svoje izkušnje in opažanja v komentarjih.
