Sodobne tehnologije, ki so nekako popolnoma neopazne, so v našem življenju prinesle novo inovacijo, ki je bila prej na voljo predvsem za vojake in geologe (ljubitelje težko dosegljivih krajev), vijačne osnove. Istočasno pa sorazmerna preprostost in hitrost ustvarjanja takšne konstrukcije z uporabo posebnih pilotov postopoma »odmakne« stran, na kateri se uporabljajo trakovi in ​​stolpci.

Toda ali je taka podlaga resnično univerzalna rešitev za izgradnjo trdne in trajne temelje za hišo? V članku bomo razložili, kako to storiti, podrobno navodila za korak po korak,

Vijak kupi

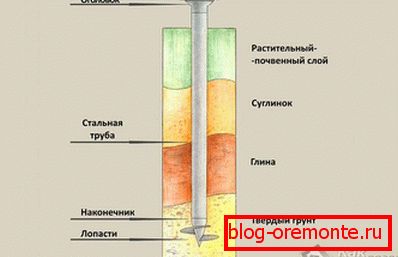

To je kovinska cev (obdelana s posebno spojino, ki upočasni korozijski proces), rezilo je varjeno do spodnjega konca. Tak kup se privije (vijačen) v tla (kot je vijak v les), praktično brez poškodb (le ga zgostite s potopom cevi) in zato absolutno ne zmanjšate njegove nosilnosti.

Ti kupci so na voljo v več vrstah:

  • z vijačnim rezilom (ki se uporablja na tleh s slabo nosilnostjo) ali imitacijo rezanja niti za večino dolžine kupa (takšni kupi se navadno uporabljajo v severnih regijah, kjer permafrost ni posebej moten pri gradnji temeljev za stavbe in strukture);
  • z drugačnim premerom cevi - večji je premer, večja je masa stavbe, ki lahko zaznava kup (brez deformacije), vendar ne smete pozabiti, da ne bo mogoče ročno pritegniti debelejših pilotov (premer katerih presega 108 mm);
  • z drugačnim premerom rezila - za manj trpežne in vodno nasičene tle, premer rezila bo večji kot pri suhih in gostih tleh.

In seveda je vrsta in oblika kupa odvisna tudi od proizvajalca, ki ga proizvaja.

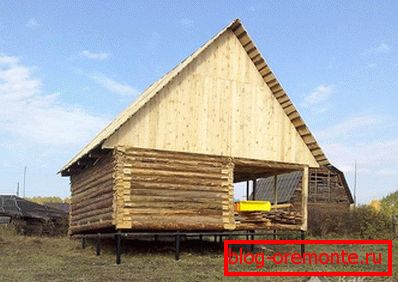

Vijačna podlaga je naslednja:

  • v vogalih in na križišču notranjih sten in vzdolž dolžine stene zgradbe se kopice vržejo v tla (korak koraka se spreminja od 1 do 3 metrov);

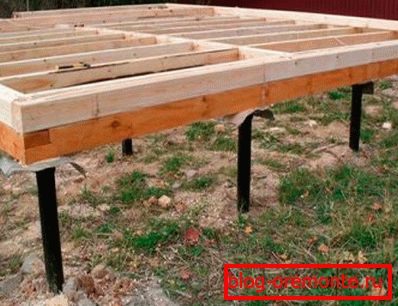

  • od zgoraj so vsi piloti razrezani na isto raven in pritrjeni s kovinskimi ali lesenimi žarki, da bi ustvarili eno samo togo strukturo - žar;
  • med tlemi in dnom stavbe (grillage) je prostor brez prostega prezračevanja.

Prednosti in slabosti

To je dokaj preprosta zasnova. Vendar pa vas čaka "pasti":

  • Pile je treba izbrati strogo v skladu z izračuni, ki jih oblikovalec izvede na podlagi hidrogeoloških raziskav na svoji zemlji, globini zamrzovanja tal ter težo prihodnje stavbe in teže snežne odeje, ki se nanese na stavbo v zimskem času (drugače tvegate ali preplačujete za piloti večje dolžine ali premera, ali zaslužiti popolnoma nestabilen dizajn, ki bo "vodil" v enem letu);

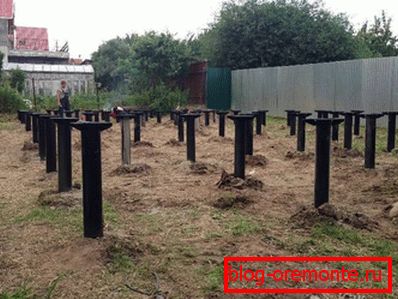

  • odvisno od tal, je ročno zrušiti kup v tla (četudi 4-5 ljudi sodeluje v tem procesu);
  • prisotnost dreves, visokih grmovja, ograj ali drugih objektov v neposredni bližini mesta, kjer se nahajajo, povzročajo težave pri ročnem pilingu;
  • Vse družbe ne opravljajo svoje naloge učinkovito, opazujejo tehnologijo.

Vendar ima vijačna podloga prednosti:

  • nobena dela na izkopu niso potrebna;
  • se lahko montira na katerikoli teren brez predhodnega izravnavanja;
  • Piling v tla se izvaja skoraj v vsakem letnem času.

Osnove se lahko uredijo na vseh tleh, z izjemo kamnitih, saj je skala odlična trdna podlaga (za trak ali stebriček).

Pripravljalna dela

Zelo je mogoče narediti podlago za majhno stavbo (garaža, gazebo, veranda, enodelna lesena okvirna hiša):

  • Sam sami lahko zavarite z risbami, objavljenimi na internetu, ali na enak način zvarite kup (za to boste morali naročiti izračun in nato kupiti en priporočen kup v tovarni);
  • tudi samostojno (s pomočjo prijateljev) lahko potopite kopice v tla, jih vodijo obstoječe risbe, jih vodijo in izvajajo žar.

Za vijačno podlago ne smete prihraniti materiala. Pile je treba izdelati samo iz novih cevi, ki so potrebne debeline, medtem ko jih je treba temeljito očistiti iz rje in prekriti z zaščitno spojino. Posebna pozornost se posveča kakovosti varilnega sklepa na mestu pritrditve rezila, saj se na dovolj gostih tleh lahko poči šiv, ki ne more vzdržati obremenitve, ki se uporablja za kup.

Da bi olajšali vijak v kupu v zgornjem delu (ki ga nato odrežete s "brusilko"), morate narediti dve luknji - v njih lahko vstavite "palice", s katerimi je kup vijačen v tla.

Označevanje ploskev

Namestitev je treba izvesti čim bolj natančno in strokovno. Največja dovoljena napaka v navpičnem odseku in med piloti ni večja od 2 cm. V nasprotnem primeru se lahko v prihodnosti soočate s potrebo po popravilu žerjav zaradi njegovega prijemanja. In to bo po drugi strani povzročilo kršitev nosilne stene in celo napako stavbe.

Osnova na vijačnih pilicah mora biti nameščena tako, da se breme na njej in na tleh porazdelijo čim bolj enakomerno. Torej vzemite načrt hiše in jo prelijte v pravokotnike. Na svojih straneh in diagonalih je treba postaviti blok nosilcev, pri tem pa upoštevati zahtevano razdaljo med njimi. Ob vsem tem mora vsak kup biti v središču vseh nosilnih nosilcev doma.

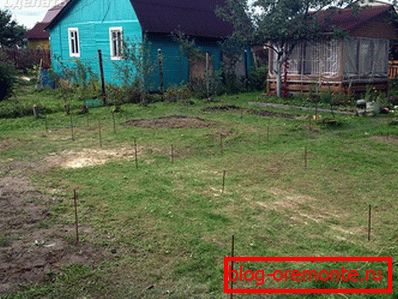

Torej, prelomite hišni načrt v pravokotnike, saj ste predhodno določili velikost vsakega od njih. Tako lahko izračunate število kupov in jih razdelite na območje, tako da enakomerno porazdelite obremenitev na temelj. Po zaključku načrtovanja prenesite oznake iz papirja na površino zemlje, na kateri bo hiša stala na kupe. Na mestih namestitve pilotov kladivo v kljuke.

Faze dela

Dela se izvajajo v naslednjem zaporedju:

  • Kopirajte svinčeno luknjo pod vsakim kupom (na tem mestu odstranite zgornji sloj zemlje s travo), katere globina ne sme presegati 10-15 cm, širina pa mora biti 2-3 cm večja od premera rezila. Nekateri strokovnjaki svetujejo, da delajo brez kopanja. vodnik-luknja, ki povečuje stabilnost kupa, hkrati pa povečuje napor, da ga vrže v tla ročno. Nemogoče je kopati globoke luknje in jih preprosto namestiti v njih, jih poglabljati le za nekaj deset centimetrov. Eden od potrebnih pogojev za visokokakovostno potopitev vijačnih pilotov je nepoškodovana tla okoli nje, kar omogoča kupu, da prenaša tovor iz konstrukcije ne samo na spodnji in rezilni list, ampak tudi na celotno stransko površino.

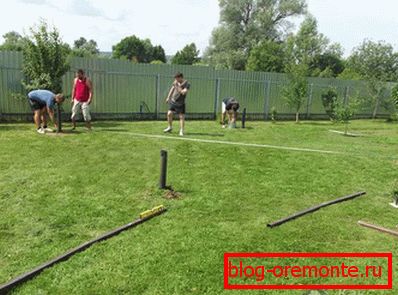

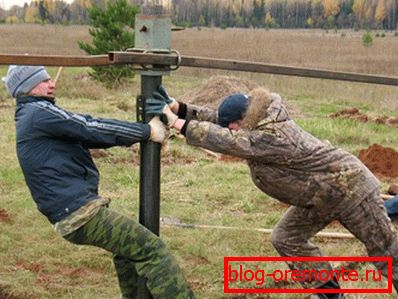

  • Namestite kup in skupaj s pomočniki s pomočjo posebne palice privijte v tla in nenehno preverjate navpičnost svojega položaja. Na zemeljski površini je smrekovanje pod zemljo pod zimo zamrznjeno pozimi.
  • Poravnajte vrh vseh pilotov pod enim nivojem (označite ga na vsakem kupu s pomočjo ravni), odrežite z "brusilko".
  • V beton nalijte beton (to bo povečalo njegovo moč in zmanjšalo hitrost kovinske korozije).

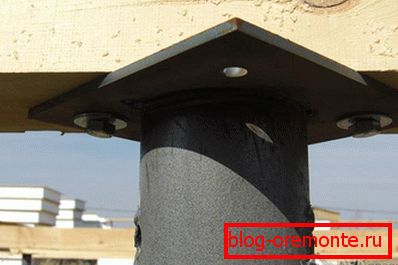

  • Zvarite kovinsko ploščo (debela manj kot 8-10 mm), ki štrli preko meje kupov več centimetrov od vseh strani do vrha vsakega kupa.

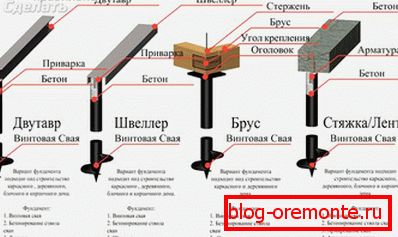

  • Izvedite žar, tako da pritrdite žarek na ploščo z uporabo varjenja ali sornikov.

Video

Preberite več o razporejanju vijačnega podstavka tako, da gledate naslednji videoposnetek:
