Enkratni grelni sistem zasebne hiše naredi sam

Vgradnja ogrevalnega sistema je eno najpomembnejših del, ki so del gradnje vašega doma. Preden opravite delo, se morate odločiti za izbiro sheme. Možno je izbrati enocevni ali dvocevni. Enocevni ogrevalni sistem zasebne hiše je veliko lažje za samonastavitev. Je preprost, vendar zanesljiv in učinkovit. Poleg tega bo njegova sestava zahtevala veliko manj materiala. Nato razmišljamo, kako lahko naredimo tak sistem in kako se razlikuje od dvocevnega in kakšne so njegove prednosti.

Sestavni deli

Oglejmo si, kako deluje ta sistem.

1. Osnova je grelni kotel, ki ogreva hladilno sredstvo. Pogosto izbere plinske kotle. So preproste in zanesljive. Na mestih, kjer plin ni dobavljen, je mogoče uporabiti enoto, ki deluje na trdno gorivo.
2. Elementi ogrevanja so standardni radiatorji. Pri izbiri jih je treba upoštevati, da je stare sovjetske litine bolje, da ne namestite. Ne morejo zagotoviti ustreznega ogrevanja prostorov in ne ustrezajo današnjim zahtevam. Bimetalni radiatorji so veliko bolj učinkoviti, saj se hitro segrevajo, imajo visok prenos toplote in izgledajo privlačnejši.
3. Razširitveni tank - nepogrešljiv element enocevnega sistema. Deluje kot stabilizator tlaka, ki nadzira stopnjo raztezanja hladilne tekočine. Ko se nosilec ogreje, njegov presežek (povezan s toplotnim raztezanjem) vstopi v posodo, s čimer preprečuje prekomerni tlak.
4. Postavitev cevi, ki je dobava toplote. Z njim lahko dodate odtočne ventile in ventile.

Kako deluje

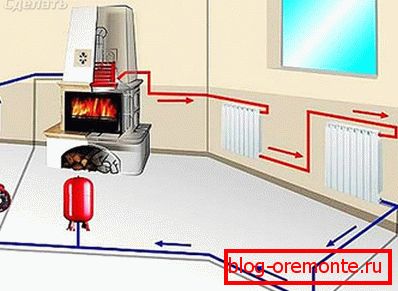

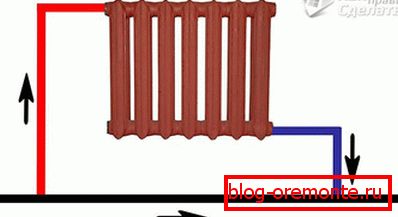

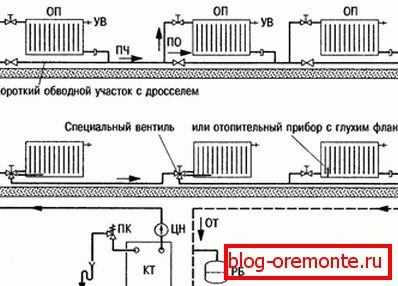

Shema takšnega ogrevalnega sistema je precej preprosta. V središču vsega je kotel. Gre za hladilno sredstvo, ki se napaja preko cevi, ki prihaja iz kotla. Zakaj je takšna shema imenovana en-pipe? Ker je po celotnem obodu položena ena cev, ki prihaja iz kotla in vstopa vanj. Na pravih mestih na nosilcih so nameščeni radiatorji in priključeni na cev. Nosilec toplote (najpogosteje voda) se premika iz kotla, polni prvi radiator v vozlišče, nato drugi in tako naprej. Na koncu se voda vrne na izhodiščno točko in cikel se ponovi. Obstaja proces kontinuiranega cirkulacije.

Treba je opozoriti, da se lahko z zbiranjem takšne sheme srečuje z eno težavo. Ker je hitrost prehajanja hladila lahko majhna, lahko pride do izgube temperature. Zakaj Če govorimo o dvotirnem sistemu, je načelo njegovega delovanja naslednje: voda teče v akumulator skozi eno cev, iz nje pa skozi drugo. V tem primeru njegovo gibanje poteka takoj skozi vse radiatorje in ni toplotne izgube.

V sistemu z enojno cevjo hladilno sredstvo postopoma spušča vse akumulatorje in prehaja skozi njih, izgubi temperaturo. Torej, če je na izhodu iz kotla temperatura prevoznika znašala 60? C, ki poteka skozi vse cevi in ​​radiatorje, se lahko zmanjša na 50 ° C. Kaj storiti v tem primeru? Za premagovanje tovrstnih nihanj je možno povečati toplotno kapaciteto akumulatorjev na koncu verige, povečati prenos toplote ali povečati temperaturo v samem kotlu. Vse to pa bo privedlo do dodatnih stroškov, ki so nedonosni in stroškov za ogrevanje dražji.

Da bi se znebili takšne težave brez visokih stroškov, morate s cevmi povečati hitrost hladila. To lahko storite na dva načina:

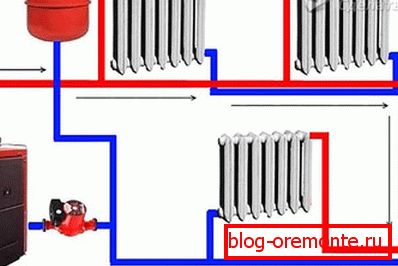

Postavite obtočno črpalko. Tako lahko znatno povečate hitrost vode v sistemu. V tem primeru se bo izguba toplote na izhodu znatno zmanjšala. Največja izguba je lahko več stopinj. Takšne črpalke napajajo električna energija. Treba je opozoriti, da za domove, kjer je električna energija pogosto prekinjena, ta možnost ni idealna.

Namestite pospeševalni zbiralnik. To je visoka ravna cev, zahvaljujoč kateri vodi, ki poteka skozi to, postaja velika hitrost. Nato hladilno sredstvo v sistemu z naravno cirkulacijo naredi hitrejši krog, kar rešuje tudi problem izgube toplote. Še posebej dobro je, da se taka metoda uporablja v večnadstropni stavbi, saj bo delo v eni zgornji stavbi z nizkimi stropi neučinkovito. Za normalno delovanje kolektorja mora biti njegova višina večja od 2,2 m. Vedno je treba vedeti, da je večji zbiralnik, ki pospešuje, hitreje, učinkovitejše in mirnejše gibanje v cevovodu.

V takem sistemu mora biti ekspanzijski rezervoar, ki ga je bolje namestiti na vrh. Deluje kot stabilizator, ki nadzoruje povečanje volumna hladilne tekočine. Kako deluje? Ko se segreva, se količina vode poveča. Ti presežki vstopijo v rezervoar, kar preprečuje nadtlak. Ko se temperatura pade, se volumen zmanjša in iz ekspanzijske posode se vrne nazaj v ogrevalno omrežje.

To je celotno načelo enocevnega ogrevalnega sistema. To je zaprta zanka, ki vključuje kotlovnico, glavne cevi, radiatorje, odvodni rezervoar in elemente, ki krožijo z vodo. Razlikovati prisilno cirkulacijo, ko vse delo opravi črpalka in naravno, v katerem je nameščen obnovitveni zbiralec. Razlika pri tej zasnovi je, da ne zagotavlja cevi z obratnim delovanjem, skozi katerega se hladilno sredstvo vrne k kotlu. Druga polovica te postavitve se imenuje vrnitev.

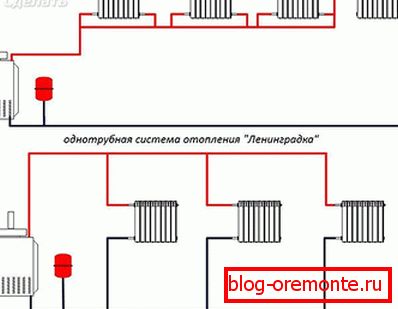

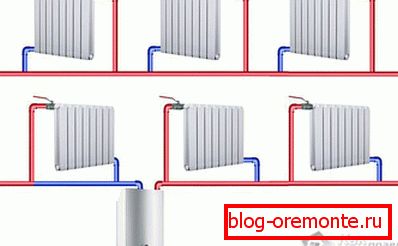

En sistem cevi je lahko dve vrsti, odvisno od namestitve: vodoravno in navpično.

Prednosti in slabosti

Za določitev sistema, ki ga potrebujete, upoštevajte prednosti in pomanjkljivosti enocevnega sistema.

Pros:

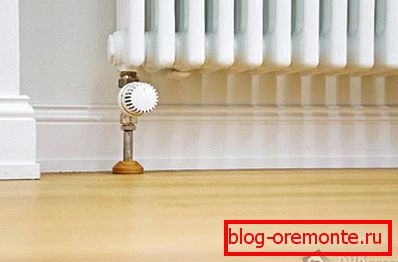

• Edini cevni sistem je nameščen po obodu stavbe, lahko se skriva v tleh ali v stenah.
• Zahvaljujoč temu sistemu je postavitev cevovoda možna pod odprtinami vrat, zmanjšana količina potrošnega materiala in stroški celotne konstrukcije.
• Postopoma lahko priključite grelne naprave in vgradite druge elemente ogrevalnega kroga: talno ogrevanje, ogrevane brisače ali radiatorje. Zahvaljujoč metodi vzporedne ali serijske povezave se stopnja segrevanja baterij prilagodi.
• Sposobnost povezovanja več vrst mačk. Lahko namestite plinski, električni ali kurilni sistem na trdo gorivo. Če je eden odklopljen, preprosto vklopite drugo.
• Smer vode v to, kje je za domače prebivalce bolj donosna. Na primer, v začetku je mogoče vročo vodo usmeriti v otroško sobo, kjer je potrebna več toplote ali na oblogi strani zgradbe.
• Za razliko od dvocevnega sistema pri izbiri debelih cevi z velikim premerom lahko služijo kot registri in proizvajajo tudi toploto. Zaradi tega se perimeter stavbe, sten in vogalov ne zamrzne.
• Tudi po končanem delu lahko dodatno vgradite in namestite še več radiatorjev.
• Minimalna poraba materialov in učinkovitost.
• Enostavna montaža in popravilo.

Toda s takšnimi prednosti ima ta sistem nekatere pomanjkljivosti in slabosti, ki jih je treba upoštevati tudi:

• Če zahtevan naklon ni opazen, lahko pride do zastoja zraka, ki zmanjša prenos toplote.
• Po dolgotrajnem neaktivnem obdobju, na primer poleti, ga je treba začeti že dalj časa.
• Pri izvedbi popravil v večnadstropni stavbi ne bo mogoče izklopiti ene etaže, morate odklopiti celotno zgradbo.
• Med delovanjem se lahko pojavi toplotna izguba.

To je treba vedeti, preden začnete namestiti ogrevalni sistem zasebne hiše.

Kako narediti

Če delate vse od začetka, morate poskrbeti za razpoložljivost takih materialov:

• ogrevalni kotel;
• obtočna črpalka;
• ekspanzijski rezervoar;
• cevne cevi Ø25 mm in cevi Ø20 mm za povezavo radiatorjev (lahko izberete kateri koli material: jeklo, plastika, baker, armirani polietilen);
• okovja za povezavo komolcev z radiatorji;
• Zahtevano število radiatorjev, tesnila in vtiči;

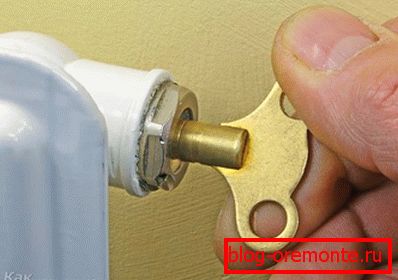

• Mayevski žerjavi, skozi katere lahko odstranite zrak iz vsakega radiatorja;
• filter, ki bo nameščen pred kotlom za čiščenje vode.

Nadaljnje delo je naslednje:

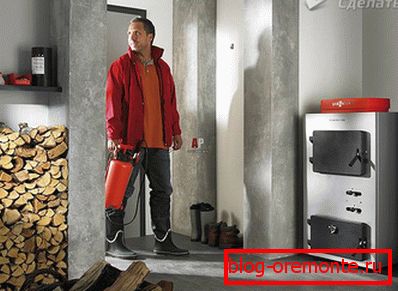

1. Izbrati morate mesto in namestiti kotel ter filtrirati. Prihajajoča cev je bolje izbrati kovino.
2. Potem je dimnik nameščen. Priključitev na dimnik je boljša za izvedbo valovite kovinske cevi.
3. Zdaj moramo narediti plinovod. Cevi se polagajo vzdolž oboda celotne hiše. Pomembno je, da je povezovalna shema že na voljo, saj je med montažo potrebno montirati pritrdilne elemente na mestih, kjer bodo radiatorji stali. Na najnižji točki sistema je nameščen odtočni ventil, skozi katerega se ogrevalni krog lahko napolni z vodo ali izsuši. Pri nameščanju cevovoda je pomembno, da prenese določeno stopnjo: za vezje z naravno cirkulacijo je 3? -5?, Ko se prisilno premika (s črpalko) - 10 mm na 1 meter cevi.
4. Cevovod vzdolž celotnega oboda mora biti pritrjen na steno, da se odstranijo odkloni in kopičenje zraka. Za to lahko uporabite posnetke.

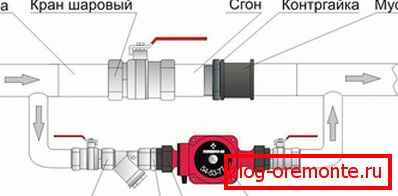

5. Na izbranem mestu postavite črpalko. Vrezano je v glavno cev na mestu, kjer je v bližini vtičnica. Vedeti morate, da črpalka, odvisno od proizvajalca, deluje brezhibno pri temperaturi, ki ni višja od 60 °, zato bo položaj na povratni cevi blizu kotla optimalen.
6. Zdaj je čas za namestitev ekspanzijske posode. Običajno je nameščena blizu kotla, na nadmorski višini nad 1,5 m.

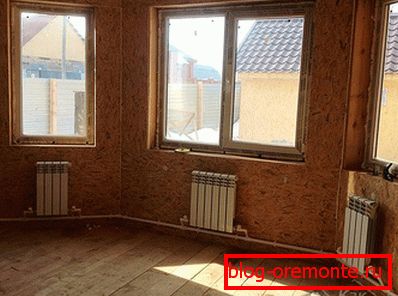

7. Ostanek je še vedno nameščen in priključen na radiatorje. Na pravem mestu so pritrjeni z oklepaji. Da bi zagotovili kroženje zraka, jih ni treba vgraditi strogo pod okensko polico, tla in steno tik ob njej. Pomembno je ohraniti majhno razdaljo.

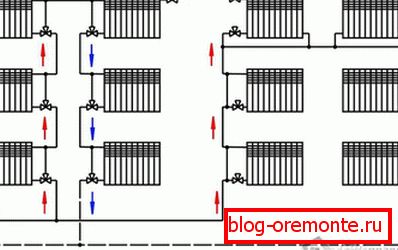

8. Po namestitvi so radiatorji priključeni v skladu s shemo. Na tej stopnji se namestijo pipe, prekrivne pipe in vtiči Mayevskega.
9. Ostanki ostanejo le, da preverijo sistem tesnosti povezav in začnejo segrevati.

Če imate dvonadstropno hišo, je vse narejeno na enak način, toda le ena cev prihaja iz kotla v drugo nadstropje, prehaja okoli oboda in se spet spusti.

To je vse, kot si lahko ogledate, enocevni ogrevalni sistem je stabilen, učinkovit in enostaven za namestitev. Uporablja se lahko tako za enonadstropne zgradbe kot tudi za visokogradnje. Pri instalaciji boste prihranili denar in si zagotovili toploto, ki vas bo hladila z ledenimi zimskimi dnevi.
