Gable strešni sistem 2

Prekrivna streha je zaradi preprostega, zanesljivega in predstavljivega dizajna priljubljena že vrsto let. Odvisno od nagiba pobočij se uporablja v regijah z različnimi količinami padavin. Sistem šarnirjev privodne strehe zagotavlja naravno zbiranje padavin.

Gable strešni modeli

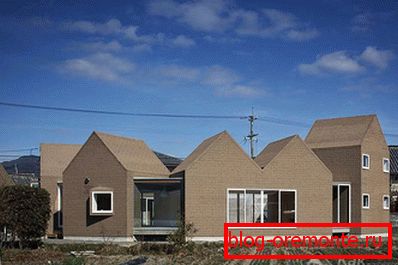

  1. Simetrična - obe pobočji imajo enako dolžino in sta nameščeni pod enakim kotom. Takšna streha je enakokrak trikotnik s tlakovnim ali akutnim kotom.

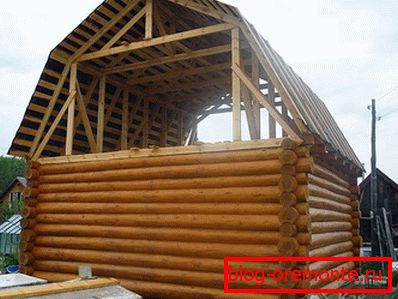

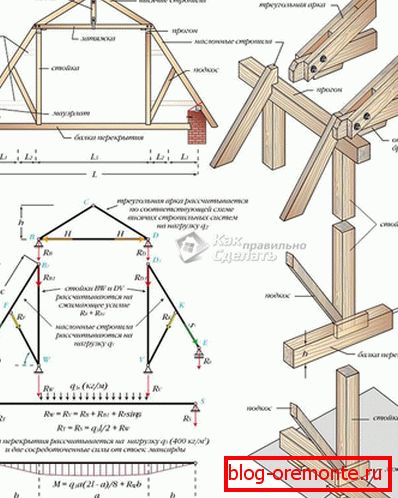

  2. Lomljena streha se ustvari za namestitev podstrešne sobe, njen strešni sistem pa pomeni kompleksno dvonivojsko strukturo.
  3. Različni koti pobočij - to je prvotni načrt, ki poudarja nenavadno arhitekturo hiše.

Kot nagiba

Nagibni kot je izbran po analizi več indikatorjev: vrsta strešne kritine, količina padavin, obremenitev vetra. Pri regijah z močnimi deževniki je priporočljiv manjši naklon nagiba, vendar ne manj kot 5 stopinj. Snežne mase se ne zadržujejo na strmih površinah. Ravne strehe z nagibnim kotom pobočij so primerne za vetrovno podnebje.

Sistem škarij vratne strehe mora ustrezati sprejetim varnostnim standardom in biti zgrajen v skladu s standardi.

Rafter sistemi

Ležajni elementi in špirovci prevzamejo obremenitev iz zunanjih sil in jo prerazporedijo na stene stavbe. Od njihove zanesljivosti je odvisna od moči celotne strehe. Pri konstrukciji konstrukcije se uporabljajo dva sistema špirovcev:

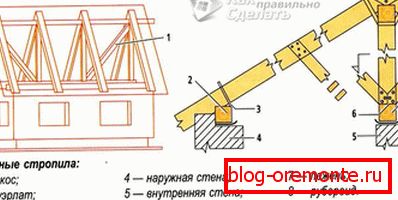

  • Viseče nogice imajo dve steni podpore na stenah stavbe. Občutijo stiskanje in upogibanje. Če razdalja razdalje presega 8 metrov, je potrebna namestitev nosilca s podporniki. Da bi zmanjšali vpliv špirovcev na stene stavbe, jih povezujejo z zategovanjem.
  • Viseče - te palice imajo podporo na notranji steni ali poseben dizajn.

Če je nemogoče uporabiti enega od sistemov v svoji čisti obliki, se sklenejo na hibridno zasnovo, ki omogoča izmenično visečo in splavarjenje.

Izračun materialov

Vgradna ograja sistemske rešetke omogoča, da izračune opravite sami, na podlagi poznavanja geometrije. Če želite izračunati površino zgradbe, morate nastaviti dolžino naklona. Količina potrebnega materiala je odvisna od nagiba kota. Akutni kot vam omogoča, da shranite, hkrati pa zmanjšate prostor na podstrešju.

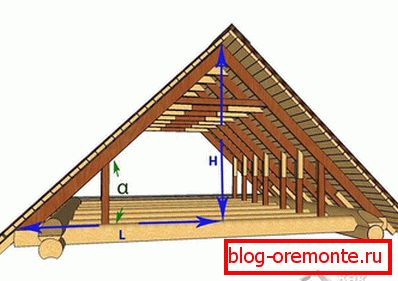

Višina grebena, dolžina špirovcev in površina strehe se izračuna z uporabo geometrijskih formul. Za jasnost se prilegaj shemo doma. Primer - vzemimo nagib naklona pri 45 stopinjah, širina hiše (osnova enakopravnega trikotnika) - 6 m, dolžina - 10 m.

Trikotnik najprej razdelimo na polovico za višino, ki je spuščena iz zgornjega kota. Izkazalo se je dva pravokotna trikotnika, ena od njih pa je želena višina strehe. Višina deli polovico enakopravnega trikotnika, kar pomeni, da je ena noga 3 m. Druga se izračuna po formuli:

3? tg 450= 3 m

Če poznamo noge, v skladu s Pythagorean izrekom, izračunamo hipotenuzo, ki je rafter:

32 + 32 = X2 .

Dolžina škarij bo enaka kvadratnemu korenu 18, približno 4, 25

Število špirovcev se izračuna tako, da se celotna dolžina deli za korak (0,6 m):

10: 0,6 = 16,6 - to vrednost je treba podvojiti.

Območje se izračuna tako, da pomnoži dolžino klančine in hiše ter pomnoži vrednost za 2:

4.25? 10? 2 = 85 m2.

Z uporabo različnih formul lahko izračunate potrebno količino materiala.

Namestitev trnovega sistema

Ležišče za streho je mauerlat - trajni les s prečnim prerezom 150 × 150 mm iz tretiranih iglavcev. Njena pritrditev se opravi na sidru, ki je pritrjena v zgornjo vrsto zidave. Dvigniti morajo 2-3 cm nad žarkom, da bi zagotovili prostor za pritrditev matice. Rubberoidna plast je postavljena pod mauerlat, da jo varuje pred vlago. Med stenami položimo prečni les, pritrdimo mauerlat in zaščitimo pred vzdolžnimi obremenitvami. Za ohranitev grebena se po pobočju položi poseben les - lahek, z delom, ki je enak mauerlatu. Z veliko širino stavbe je potrebna namestitev poteka.

Prerez žlebičev je določen s stopnjo in dolžino škarijskega elementa, ponavadi je plošč od 50 do 150 mm. Rafter trgi so lažje montirati na tleh in pripravljeni služiti na strehi. Za predlogo se vzamejo dve plošči, ki so po dolžini enak špirovcem in so povezani z nohtom. Prosti konci so postavljeni na nosilce, nastali kot je pritrjen s prečko. Kraji in oblika drevesa so označeni s pomočjo druge predloge iz vezanega lesa. Ploščice so pritrjene pod pravim kotom s sorniki, jih sperejo in po boku se dvignejo za montažo.

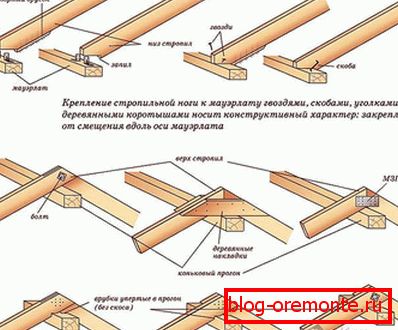

Prvi nameščeni špirovci na gobah. So pritrjeni na mauerlat s pomočjo vogalov ali oklepajev. Prve kmetije so strogo določene na ravni. Med njimi potegne vrv, kar je vodilo za namestitev preostalih elementov.

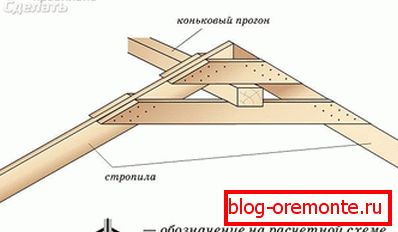

Da bi zagotovili zadostno togost celotne konstrukcije do skobeljne noge, so pritrjeni na podložke in prečke. Grebenski obod je pritrjen na vsak nosilec. Ta povezovalni element mora biti izdelan iz trajnega lesa.

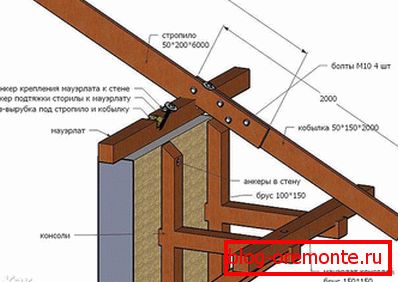

S precejšnjo širino stavbe je potrebna namestitev nosilcev, to je vodoravna letev z velikostjo 50 × 150 mm, ki podpira škarje. Za namestitev namestite navpično stojalo, ki temelji na tleh. Ti elementi bodo osnova okvira za podstrešje.

Da bi se izognili vodi, ki teče na stene, je potrebno zagotoviti previs, zato so špirovci obešeni 30 cm ali pa so pritrjene dodatne plošče.

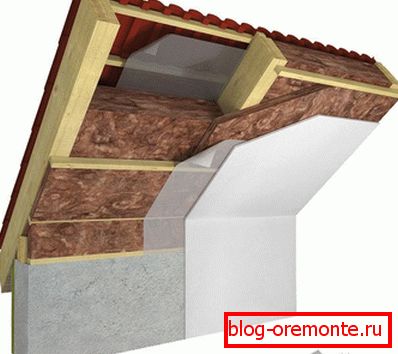

Zaboj je napolnjen na končnih špirovcev, za vsak strešni material je izbrana potrebna smola, za skodle pa so izdelane trdne skodle. Gretje strehe je pomemben del gradnje. Izgubo toplote lahko zmanjšate na najnižjo vrednost, tako da pravilno izolirate izolacijo. Za to se vzame bazaltna volna, širina materiala je enaka stopnji med špirovci, kar vam omogoča hitro in zanesljivo izvedbo izolacije. Polaganje hidroizolacij bo pomagalo zagotoviti zanesljivo zaščito strehe pred vlago.

Simetrični model lopute strehe je najlažje graditi in zanesljiv pri obratovanju. Obremenitev strešnega sistema se enakomerno porazdeli, kar omogoča podaljšanje življenjske dobe konstrukcije. Vizualne video lekcije vam bodo pomagale obvladati tanko delo.

Video

Ta videoposnetek pojasnjuje, kako graditi strešni sistem:

V tem videoposnetku si lahko ogledate trnov sistem na primeru ene strehe:
