Grelnik vode za bazen naredi sam

V določenih primerih je lahko zdravljenje s hladno vodo in občasno potapljanje v ledeno luknjo koristno za zdravje. Toda dolgo časa v takih razmerah ne boste plavali. Da bi v celoti uživali v udobju kopanja, je dobro vedeti, kako narediti vodni grelnik za bazen z lastnimi rokami. Ne na vseh mestih so vremenske razmere takšne, da se tekočina lahko ogreje samo s tem, da je na soncu. V teh situacijah ne moremo storiti brez dodatne pomoči.

Sistemske zahteve

Voda je okolje, v katerem se človeško telo sprošča in počiva na najboljši možni način. Ampak, poleg tega je v takih okoliščinah, da obstaja nevarnost poškodbe, ki se lahko poškoduje. Zaradi tega mora ogrevalni sistem ustrezati osnovnim zahtevam:

  • relativno visoka stopnja ogrevanja;
  • dobra izolacija v prisotnosti električnega toka;
  • minimalni stroški izvajanja;
  • okoljska varnost;
  • možnost neprekinjene uporabe;
  • enostavnost samonastave;
  • razpoložljivost vseh komponent;
  • pomanjkanje kompleksnih mehanizmov;
  • enostavnost popravila.

V večini primerov ne bo mogoče, da bo določen mehanizem izpolnjeval vse zgoraj navedene točke, če pa je zajetih vsaj 80%, se takšna rešitev lahko šteje za zelo produktivno.

Vrste bojlerjev

Idealna možnost je takšna rešitev, ki ne porablja hladilne tekočine in električne energije. Toda v realnem smislu je to skoraj nemogoče doseči. Veliko je število komercialnih in neodvisnih dogodkov.

Uporaba plinskega kotla. To možnost ne moremo imenovati ekonomično, toda zahvaljujoč njemu lahko veliko količino toplote precej hitro. Pomanjkljivost takega sistema je potreba po določeni rafinaciji. Če pustite vodo iz bazena neposredno v grelnik, ga lahko zamaši in povzroči nastanek lestvice na izmenjevalniku toplote. V zameno bo to povzročilo drago popravilo.

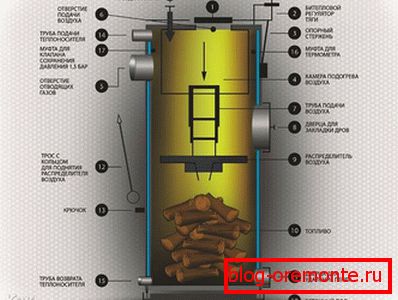

Grelnik vode na lesu. Narejena je majhna požarna komora, skozi katero poteka tuljava. Voda, ki gre skozi to, segreje in se vrne v rezervoar. V tem primeru morate stalno spremljati stanje sistema in nakladanje lesa. Prav tako ni možnosti za neprekinjeno ogrevanje. Ponoči bo voda izgubila temperaturo.

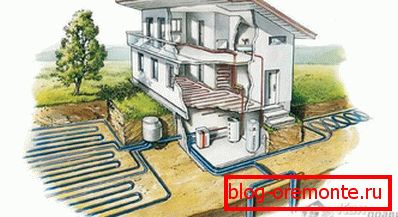

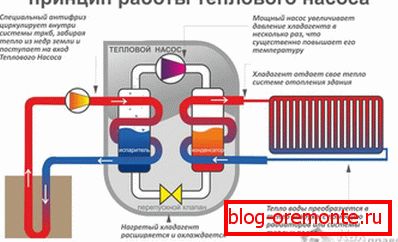

Toplotne črpalke. Ni smiselno, da bi takšno enoto postavili le na ogrevanje bazena. Z vidika produktivnosti in materialnih odpadkov bo neustrezen. Uporabite ga lahko v primeru, ko je že vgrajen v ogrevalni sistem celotne hiše. Pogoj za njegovo delovanje je temperatura okolice, ki mora biti nad + 5 ° C.

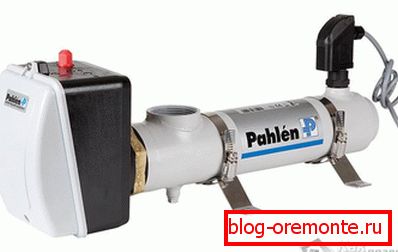

Električni grelniki. Inherentno podobni trenutnim grelcem vode za domačo uporabo. Načelo delovanja je, da tekočina prehaja skozi tuljavo, ki je v stiku z grelnim elementom. Tako je prenos toplotne energije. Takšna rešitev je zelo stroškovno neenakomerna. Elementi moči lahko dosežejo in presegajo 6 kW. Če jo uporabljate že dolgo, bo račun za elektriko blokiral veselje pri kopanju.

Solarni grelniki vode. V takšnih odločitvah sonce deluje kot grelnik. Njegov vir je neizčrpen, vam ni treba plačati, zato se lahko ta rešitev šteje za idealno. Ampak ne pozabite, da se pri visokih oblakih, ko so razpršeni žarki, se učinkovitost zmanjša, ponoči pa je popolnoma nič.

Namestitev ali povezava s katero koli od teh možnosti je mogoče storiti neodvisno. Nekatere lahko sestavite s prvim vijakom. Kako to storiti bomo obravnavali v nadaljevanju.

Ogrevanje tekočine v bazenu je le polovica bitke. Nenehno je potrebno nadzorovati čistočo notranjega prostora in tako, da voda ne cveti. Ohranjanje toplote je ena glavnih nalog.

Več možnosti za sončne grelnike

Za izdelavo produktivnih in zanimivih možnosti bodo potrebne naslednje komponente:

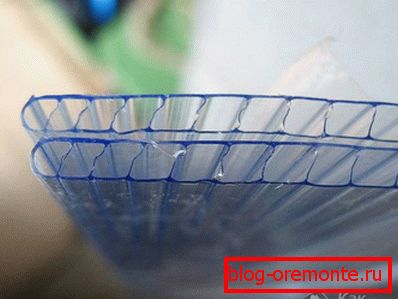

  • črni listni celični polikarbonat;
  • cevi iz polipropilena s premerom 25 mm;
  • oprema, njihovo število in parametri bodo odvisni od specifične konfiguracije;
  • cirkulacijska ali drenažna črpalka;
  • filter.

Proizvodno zaporedje bo naslednje:

  1. Morate vzeti dva dela cevi. Njihova dolžina mora biti 7 cm daljša od širine polikarbonatnega lista.
  2. MPN adapter se spaja na en konec vsakega segmenta (ali MRI, vse bo odvisno od tega, kako morate zagotoviti povezavo).
  3. Po drugi strani pa je cev zaprta s plastičnim vtičem.
  4. Oznaka je izvedena vzdolž cevi. Uporabljata se dve vrstici. Razdalja med njimi mora biti enaka debelini plastične folije.

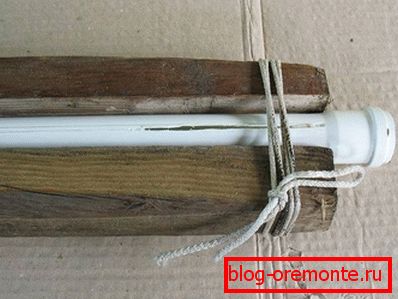

  5. Šobe so pritrjene v vreči, tako da jih ni mogoče premikati. S pomočjo brusilnikov so izdelane reže.

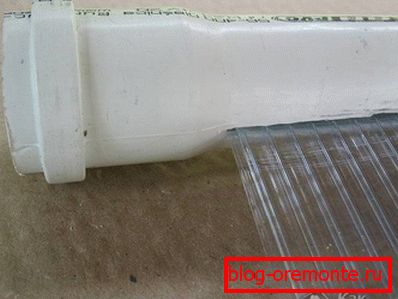

  6. Na eni in drugi strani polikarbonata se nosijo pripravljeni elementi.
  7. Spoji so prevlečeni z lepilom, ki je vodoodporen.
  8. Celotna gradnja je prepuščena določen čas, da se pojavi celoten niz.
  9. Postavitev nastale enote je potrebno na strehi pod pobočjem. Neposrednost notranjih kanalov mora potekati vzdolž pločevine.
  10. Priključna cev je priključena na spodnji del, izpustna cev pa je priključena na zgornji del.
  11. V bazenski cevi gre navzdol do dna. Kartušo je pritrjena iz filtrske bučke. V drugi izvedbi je možno odrezati vrat iz 2-litrske steklenice dolge 15 cm. Na odprtem položite živino in jo pritrdite s kravato. Cev je priključena na drug del. Privede do obtočne črpalke.
  12. Do drugega izhoda cevi črpalke se napaja z dna zbiralnika.
  13. Cev iz zgornjega dela zbiralnika se napaja v bazenu tako, da se zaliv zgodi od zgoraj.
  14. Za zagon celotnega mehanizma je potrebno delno napolniti z vodo, tako da črpalka lahko dvigne tok.

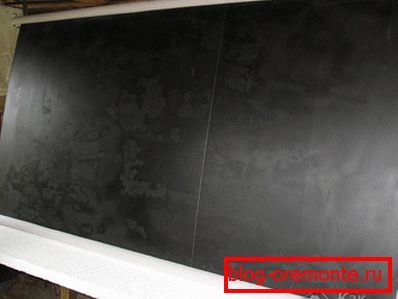

Bistvo operacije leži v tem, da se hladna voda vzame iz dna bazena, se dovaja v spodnji del polikarbonata. Skozi celotno območje skozi majhne kanale se segreje in se znova vrača v rezervoar. Z rezervoarjem velikosti 6,2 m, moč doseže približno 7 kW.

Drug ogrevalni mehanizem je prav tako precej preprost. Za to potrebuje:

  • kovinske cevi s premerom 16 mm;
  • steklo;
  • črna barva v cevi, odporna na temperaturo;
  • obrobna deska 10? 3 cm;
  • izvijač;
  • samorezni vijaki;
  • pocinkana pločevina 1 × 2 m;
  • žaga za les.

Sestava celotne konstrukcije se izvede na naslednji način:

  • Dva odrezka z dolžino 2 m sta razrezana z deske, druga dva odseka pa po 1 m.
  • Izsekani so skupaj v pravokotniku.
  • Hrbet je prišit s pločevino.
  • Notranja stran je prekrita s črno barvo, ki bo pritegnila več sončne svetlobe.

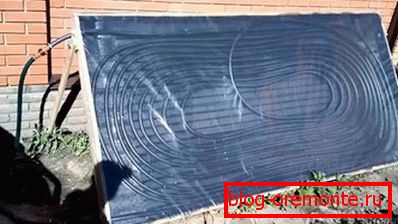

  • Celoten prostor strukture je običajno razdeljen na dva dela. V vsakem od njih je potrebno položiti kovinsko plastično cev, ki bo zvita v obliki polža.
  • Dva tokokroga sta medsebojno povezana v enem zaprtem sistemu.
  • Za pritrditev cevi na straneh fiksnih veznih palic ali drugega materiala.
  • V notranjosti je vse ponovno obarvane s črno barvo iz pločevinke.
  • V eni od končnih sten je izdelana razrez in dovajana dovodna cev. Na enak način je smiselno nadaljevati z nasprotnega cilja diagonalno.
  • Škatla je na vrhu zaprta z navadnim steklom. To bo omogočilo dvig temperature na največjo možno vrednost.
  • V bližini bazena je nameščena črpalka. Uporablja se samosesalna centrifugalna naprava. Ne boji se prezračevanja. Uspelo bo tudi sesati vodo in ga napolniti gor.
  • Kolektor je nameščen pod kotom 30 ° v smeri Sonca. Priporočljivo je, da ga postavite na streho.
  • Cev se spusti v bazen in na njej postavimo filtrsko pregrado, kot je opisano zgoraj. Cev je priključena na črpalko. Cev za dovajanje tekočine na vrh je priključena na drugo vtičnico.
  • Od zbiralne cevi se spusti neposredno v bazen.

Voda, ki poteka skozi vijačene odseke cevi, uspeva dobro segreti in nato spustiti svojo temperaturo v tekočino, ki je v rezervoarju. Tuljave morda niso nujno razporejene, kot je opisano zgoraj. Lahko oblikujete velike velikosti in položite cevko ali drug vzorec, ki zagotavlja maksimalno ogrevanje.

Če želite avtomatizirati celoten postopek, se lahko črpalka poveže s posebnim časovnikom. Na napravi nastavite nastavitve v takem načinu, da začne delovati samo čez dan. Polnilec se bo samodejno vključil in vam ne bo treba skrbeti za neugodne razmere.

Leseni grelec

Bistvo metode, ki bo opisano spodaj, je v osnovi podobno solarnim grelcem. Samo glavni element ni naravni, temveč umetni vir. Razmislite o splošni shemi. Komponente lahko enostavno nadomestite s tistimi, ki so na voljo v določenem primeru. Za delo boste potrebovali:

  • plastična cev ali cev, ki lahko prenesejo temperaturo vroče vode;
  • star radijator ali baterija;
  • kroženje ali primerna centrifugalna črpalka;
  • kovinska soda 200 l;
  • drva

Pred montažo morate najti mesto na mestu, kjer lahko prosto ogenj. Ne sme biti preblizu bazenu, ker lahko poškoduje, če je sestavljen iz PVC folije ali lesa.

  1. Kovinski rezervoar je nameščen. Ni ga potrebno uporabljati. Lahko naredite improvizirane stojnice opeke.
  2. Top heatsink ali star baterija.
  3. V izhodnih luknjah so pritrjene bradavičke z božičnim drevesom na koncih, ki jih je mogoče pritrditi na cev. To je lahko adapter z dvema navojem za navijanje cevi.
  4. Iztočnico priključimo v vtičnico in jo spustimo v bazen.
  5. Na spodnjem delu filtra za namestitev bazena namestite na princip, kot je opisano zgoraj.
  6. Vhodno cev priključite na črpalko.
  7. Iz črpalke vzpostavljamo povezavo z vhodom akumulatorja.
  8. Pod radiatorjem naredimo ogenj in vklopimo črpalko.

Po želji se lahko bazen z 11 tisoč litri vode segreje na temperaturo 27 ° C v enem dnevu. Če se še naprej ogrejete, potem dobite impromptu jacuzzi.

Pred uporabo stare baterije ali radiatorja jih dobro sperite. Na sredini lahko pride do nalivov in rje, ki bodo poškodovali rotor črpalke in tudi madež vode.

Naredite lahko prenosno napravo, ki bo trajno uporabljena. Za to potrebujete kovinsko cev s premerom 200 mm. Njena višina naj bo 80 do 100 cm. Na dno je privarjena kvadratna pločevina, ki meri 30-30 cm. Baterijska cev želenega premera je privita na zunanji strani. Zgornji konec je povezan s cevjo, skozi katero vstopi voda v bazen, na spodnji konec - tok. Da bi celoten sistem deloval, je potrebno v ograjenem ognju izdelati ogenj in nenehno postavljati ogenj. Voda, ki se dvigne na kačo, se bo ogrela in se nato oddaljila od temperature v skupnem rezervoarju. Da bi povečali učinkovitost naprave, lahko najdete še en večji premer in ga namestite kot ohišje, nato pa se ogrevanje izvaja še hitreje.

Plinski grelec

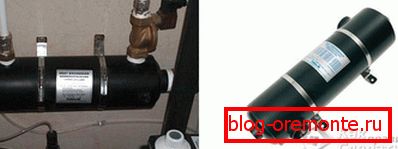

Kot je bilo že omenjeno, je povezava neposredno s kotlom preobremenjena z dragimi popravili. V tem primeru so bili razviti posebni toplotni izmenjevalci. Predstavljajo majhno bučko, ki je povezana skozi razdelilnik v ogrevalni sistem. V njej na kačo kroži vroča voda. Zahvaljujoč črpalki, nameščeni v bližini bazena, se tekočina iz njega vnese v ta rokav, kjer poteka izmenjava.

Članek lahko uporabite kot praktičen vodnik za montažo določenega grelnika ali kot namig za lasten razvoj. Prepričani smo, da boste lahko sestavili proizvodno enoto.

Video

Sklop sončnega kolektorja je prikazan spodaj:
