Hip streha to storite sami

Gradnja strehe igra pomembno vlogo pri arhitekturni privlačnosti stavbe in ima pomembno praktično funkcijo. Zanesljiva in lepa streha je pogosto uporabljena kot strešna opcija. Veliko privlačnih hišnih projektov, katerih fotografije si lahko ogledate po branju članka, jasno kažejo, kaj ima prvotna zasnova hip krov. Zanj je značilna naprava s štirimi pobočji, od katerih sta vsaj dve trikotni obliki. Nahajajo se na koncu stavbe. Struktura trnovega sistema je bolj zapletena od tiste, ki jo je zasidrala streha, lahko pa je zgrajena tudi krovna streha z lastnimi rokami.

Modeli strešnih streh

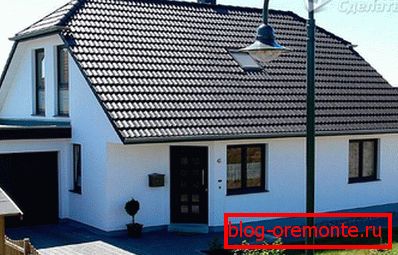

  • Žleb ali nizozemski - streha s prisekanimi trikotnimi pobočji, ki se ne raztezajo na stena in pokrivajo le del zabojnika. Ta tip je najbolj primeren za podstrešno napravo. Prostor dobi veliko prostora, na stenah ni previs. Nizka pobočja gradnje zanesljivo ščitijo stavbo pred vetrom in padavinami. Ta model je težje izvesti kot običajna hipna streha.

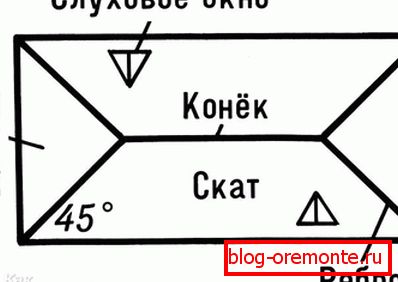

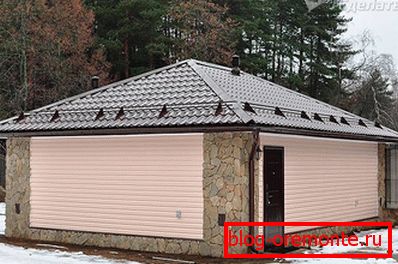

  • Krovna streha je sestavljena iz štirih pobočij v obliki trikotnikov s skupnim vrhom. Ta oblika je primerna za kvadratasto hišo.

Ustvarjanje projekta

Risanje strehe s podrobnim opisom dolžine, odseka elementov in nagiba kota - ta naloga je izven moči začetnika. Shemo je treba zgraditi ob upoštevanju izračunov s pomočjo posebnih formul. Izračuna se lahko na primer z gradbenim kalkulatorjem. Izbira naklona pobočij, ki se osredotočajo na vrsto kritine in vremenske razmere, lahko izračunate višino grebena in druge vrednosti. Oblika in velikost strukture brežine zahtevata tudi natančen izračun in opis v diagramu. Če ste v dvomih, da boste sami pravilno pripravili projekt, je bolje, da se obrnete na strokovnjake.

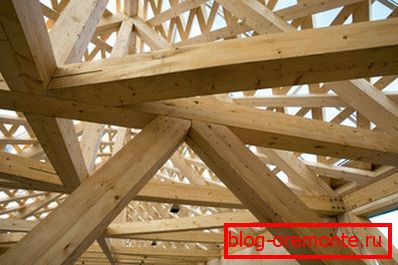

Značilnosti gradbene konstrukcije

  • Grebenski nosilec je nosilni element strehe, na katerem so ostali nameščeni. Nahaja se v središču zgradbe.
  • Kotni strešniki imajo prerez, podoben grebenskemu palčku. Zgornji del sta povezana s hrbtnim drogom, konci pa zunaj zgradbe.
  • Vmesni škarniki povezujejo greben in zgornji trim.
  • Kratki špirovci (gospe) so povezani s kotnim škarjicem in se zanašajo na mauerlat, njihov nagib je enak vmesnim splavarjem.
  • Centralni vmesni stebri se zberejo na grebenu in se nagibajo na mauerlat, oblikujejo stranske rampe.

Za gradnjo je izbran suh, ravna lesa iglavcev - macesna, cedra, bor. Pre-material se zdravi z antiseptikom.

Označevanje

Preden naredite hip krov, morate označiti. Natančnost oznak omogoča, da se pri montaži špirovcev izognete napakam. Na začetku se izračuna središčnica, nato pa lokacija špirovcev. Položaj centralnega rafterja je označen na točki, ki označuje polovico debeline grebena. Označevanje položaja različnih vrst špirovcev je najbolje narediti ne z merilnim trakom, temveč z merilno palico. Z njeno pomočjo je zlahka opaziti lokacijo osrednjega vmesnega splakovalnika. En konec tračnice je poravnan s predvideno črto, drugi pa usmerjen vzdolž linije stranske stene.

Če predstavimo oznako v obliki projekcije, postane jasno, da vmesni špirovci s steno tvorijo kvadrat, in kotni rafler ga razdeli diagonalno na dva pravokotna kvadrata. Dolžina vogalnega rafta vam omogoča, da izračunate Pythagorean izrek. Posebna tabela koeficientov vam omogoča izračun velikosti vogala in vmesnih špirovcev. Za izračun morate izmeriti vodoravno projekcijo, poiskati kot, ki ustreza vašemu kotu naklona pobočja in pomnožite dolžino s koeficientom. Dolžina kratkih špirovcev se izračuna tako, da pomnoži lego kosilnice in koeficient vmesnih špirovcev. Vse meritve se dosledno izvajajo na štirih vogalih. Na označenih točkah se vodijo, kako zgraditi kot trnov sistem.

Označevalna tirnica je narejena iz vezanega lesa, širine 5 cm. Označuje potrebne dimenzije.

Montaža strehe

  1. Prva faza je namestitev nosilnega traku iz mauerlata. Pod njim se prilega sloj strešnega materiala za hidroizolacijo. Za pritrditev palice 20-20 cm se uporablja sidro, ki se polaga. Na robovih okvira palic povežite oklepaje. Označevanje se nanaša na mauerlat za pritrditev špirovcev.
  2. Naslednji korak je postaviti stropne nosilce, ki se nahajajo na steni blizu plošče. Za zanesljivost med nasprotnimi stenami so pritrjeni. Na žarkih lahko postavite talne plošče, ki zagotavljajo bolj udobno delovno okolje.
  3. Grebenski nosilec je pritrjen na navpične nosilce na srednjem nosilcu. Stojala so nameščena navpično na ravni in pritrjena z zavorami.
  4. Za bočne škarje so potrebne plošče s 60 - 150 mm. Vnaprej izdelana šablona, ​​ki je odrezala vogale za pritrditev. Na spojih z napajalno ploščo se drsenje izvede na 1/3 debeline plošče. Škarje nastavimo v korakih po 60 cm.
  5. Za stranjo je postavljen osrednji bok, ki je pritrjen na konec grebena in se nahaja na ploščici.

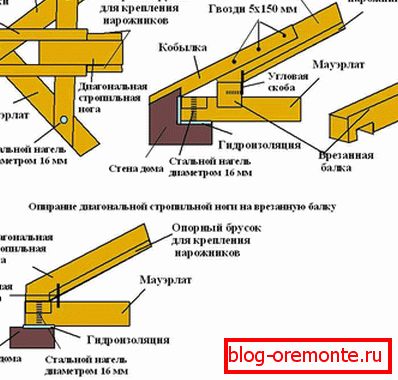

  6. V naslednji fazi so pritrjeni diagonalni splavi. Vsi imajo enako dolžino in sta debelina enak grebenom. Za pritrditev špirovcev v kotih mauerleta sta dve palici 50 × 100 mm pritrjeni skupaj. Na poševnici so narejeni poševni špirovci in pritrjeni na greben in ploščo. Vogalni škarnik na zgornji točki je takoj spojen z dvema osrednjima špalama, zato morate narediti spodrez z dvojnim poševnikom. Dolgi diagonalni rafter potrebuje podporo v obliki podporne objave.
  7. Kratki špirovci so nameščeni v korakih, podobnih tisti strani, kjer je njihova pritrditev navedena na Mauerlate. Če želite pritrditi bedne na dnu, je primeren vzorec s stranskih špirovcev, na mestu pa je izdelan spodrez pri priključitvi na diagonalni žarek. Namestitev se prične z najkrajšo skodelico.

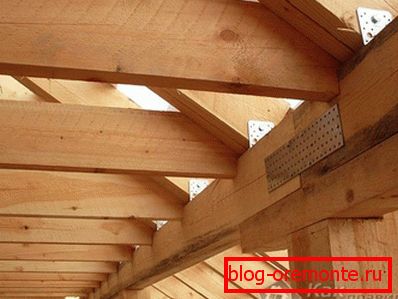

Glede na velikost razpona in oblikovanja se uporabljajo dodatni elementi:

  • vijaki za povezovanje furlov;
  • stojala za velike razpone;
  • podkosi;
  • špreneli.

Zadosten previs strehe je zagotovljen z dolžino nog nosov ali s pomočjo nohtov "polnil". Noge za rafte so pritrjene na mauerlat na več načinov: nosilci, kovinski vogali, nohti. Na grebenu so špirovci povezani z uporabo stožcev in pritrjeni s kovinskimi ploščami. Po tem se izvede namestitev letve.

Brez izkušenj pri gradnji kompleksne krovne strehe, si lahko ogledate video trening ali se posvetujte s strokovnjakom.
