Kako namestiti satelitsko krožnik sami

10-02-2018

Koristno

Če bi pred leti satelitske jedi bile element luksuza, danes lahko vsakdo privošči tako televizijo. Take plošče prejmejo oddajanje s satelita, ki se nahaja nad ekvatorjem v geostacionarni orbiti. Zaradi tega lahko dobite veliko število kanalov in odlično kakovost slike. Vse, kar potrebujete, je kupiti posebno anteno, tuner ter zbrati in povezati vse. Podjetja, ki se ukvarjajo s prodajo takšnih plošč, pogosto ponujajo storitve za njihovo namestitev. Toda za to morate plačati. Če želite shraniti sredstva, ga lahko sami pritrdite. Posebne spretnosti za to ne bodo potrebne.

Osnovni pojmi

Najprej si oglejmo osnovne koncepte, ki jih bomo omenili med delom:

TV satelit - je v orbiti Zemlje in pošilja televizijski signal k pogojenemu ozemlju z uporabo transponderja. Vsi sateliti so na isti širini, saj se nahajajo na ekvatorju, vendar imajo drugačno dolžino.
Transponder - oddajnik, ki se nahaja na satelitu.
Satelitska posoda - glavni element, ki naročniku omogoča sprejem signala iz orbite. To "zbira" signal s celotne površine in ga usmeri na določeno točko, kjer se nahaja pretvornik.
Pretvornik - naprava, nameščena na držalu, sprejema signal, ki se odseva iz antene.

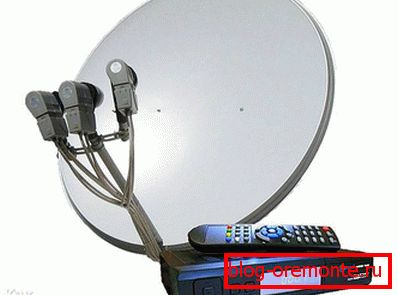

Multifeed - naprava, ki ima dodatne pretvornike. Ker so sateliti v orbiti nameščeni v bližini, na eni plošči lahko sprejemate sprejem iz več virov. V tem primeru je na en anteni nameščenih 3 pretvornika.

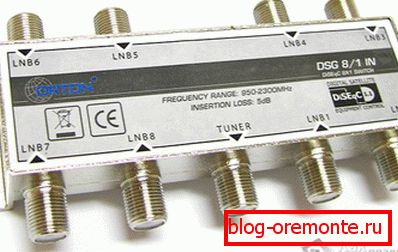

Disek - napravo, ki preklopi signal iz treh ali več pretvornikov na en kabel. Priklopnik sprejema signal iz enega vira, ki ga prenaša pretvornik. Priključitev enega od več virov je vključena diska.

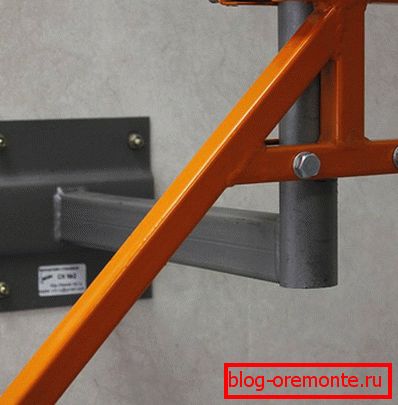

Bracket - običajni imetnik. Narejen je iz kovine in nameščen na steno ali drugo površino.

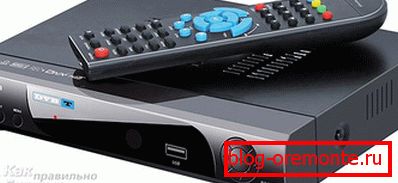

Sprejemnik (sprejemnik) - naprava, ki sprejema signal, ki prihaja iz pretvornika. Zahvaljujoč njemu se signal odda na televizor, vidimo sliko in slišimo zvok.

Poznavanje vsega tega ni potrebno, vendar boste še vedno imeli idejo o tem, kako deluje sistem. Nato bo namestitev bolj produktivna in hitra.

Oprema in orodja

Ko izberete želeno anteno, preverite celoten komplet. V bistvu je:

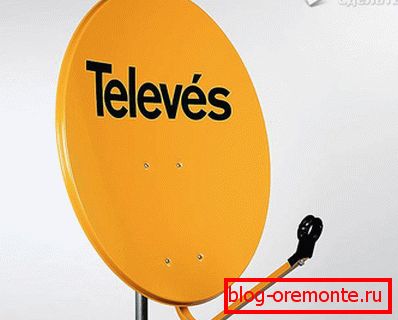

Neposredna satelitska posoda (ogledalo).

En ali več pretvornikov (odvisno od izbire).

Multifeedы. Если выбранная антенна на 3 спутника, в комплект входят два мультифида.

Disk, za priključitev treh pretvornikov na 1 kabel.

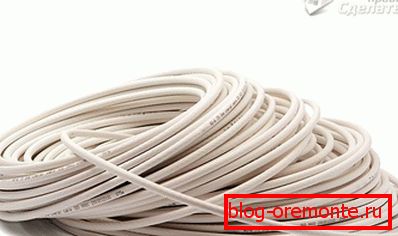

Kabel za priključitev sprejemnika s pretvornikom.

Nosilec za montažo in druge pritrdilne elemente.

Priključek (F-k) za povezavo kabla s sprejemnikom, pretvornikom in diskom. Skupaj 8 kosov.

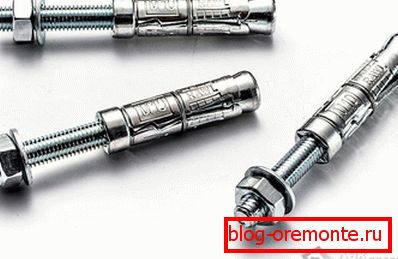

Sidra, pritrjevanje nosilca na površino.

Sprejemnik

Če nekaj ni vključeno, ga je treba kupiti ločeno. To so podrobnosti, ki jih potrebujete za namestitev satelitske antene.

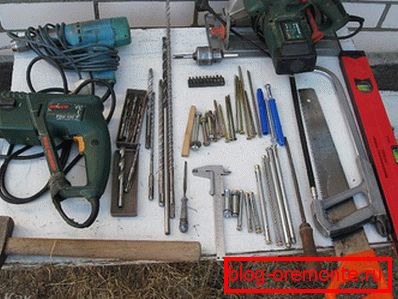

Za delo potrebujete naslednji nabor orodij:

izvijač;
nož;
noži;
ključ na 13;
ključ pri 10-2 vrt / min;
kladivo za kladivo ali kladivo;
Poitsitovy drill - 12 mm.

Ko ste pripravili vse potrebne dele in orodja, lahko nadaljujete s postopkom namestitve.

Faza 1: Izbira lokacije

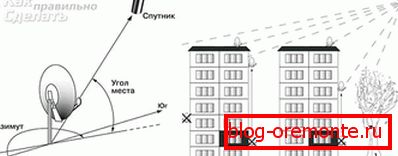

Najprej se morate odločiti o mestu, kjer bo plošča nameščena. Glavni pogoj je, da je treba usmeriti proti viru signala. Na poti imaginarne linije ne bi smeli biti tujih predmetov: drugih hiš, dreves, stolpov itd. Pomembno je poznati eno pravilo: vsi sateliti se nahajajo na južni strani. Če želite točno določiti, kje je izvor signala in kje usmeriti anteno, poglejte posode, ki jih namestijo vaši sosedje. Na enak način, daj in ti. V primeru, da ni sosedov, lahko uporabite program "Satellite Antenna Alignment". To je mogoče najti na internetu. Zahvaljujoč temu lahko natančno izračunate azimut in kot za pravilno namestitev.

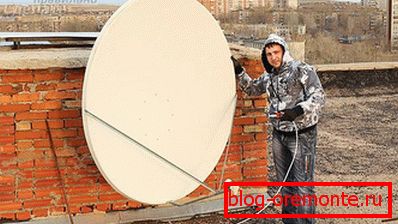

Če govorimo o lokaciji, namestitev antene na strehi hiše vas bo prihranila pred težavami pri blokiranju območja vidljivosti satelitov. V tem primeru se drevesa in druge ovire ne bojijo, ampak morajo vrniti velik kabel, še posebej, če živite v prvih nadstropjih stavbe. Primernejše, če je posoda blizu televizorja. Nato bo veliko bolj priročno namestiti in konfigurirati. Ampak spet morate zagotoviti, da ni motenj.

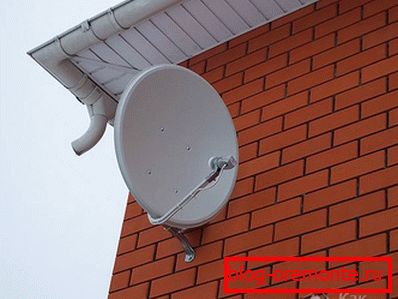

Najpogosteje je antena nameščena na steno blizu okna, balkona ali lože ali na strehi. Ni ga priporočljivo pritrditi v ložo ali balkon, kot tudi na mestih, kjer bodo izpostavljeni intenzivnemu vstopu vode (pod odtoki vode ali strešnimi pobočji).

Faza 2: Montaža antene

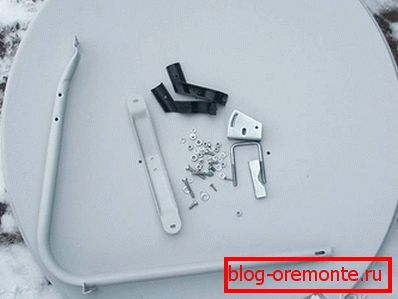

Zdaj morate skupaj zbrati vse podatke o anteni. Če želite izvedeti, kako to storiti pravilno, lahko uporabite navodila, ki jih je nujno treba vključiti.

Za začetek vožnje (cev) držite ogledalo (plošče). Komplet mora imeti pritrdilne elemente (matice, vijaki, vijaki in vijaki), s katerimi je priključen zaključen sponko. Vse varno pritrdite tako, da pod vplivom vremenskih razmer se vse ne popusti in ne razbije. Adapterske matice ne privijte preveč, da lahko anteno premikate navzgor in navzdol pri nastavljanju.
Zdaj je cev nameščena kot nosilec za nosilec. Imeti mora posebne luknje, kjer bodo vijaki vstavljeni. Tam je, da morate pritrditi gori.

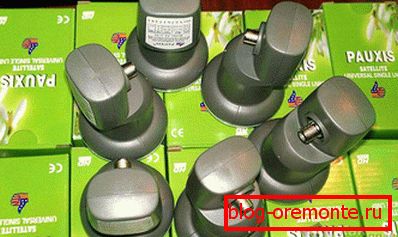

Če imate en pretvornik, ga namestite v držalo. Da bi se izognili precipitaciji, jo pritrdite s konektorjem navzdol. Če je več spojnikov, morate sestaviti večfedi. Vzemite dva večfida in namestite konverterje v njih. Vse zavarovati z zadrgo. Ko so glave sestavljene, jih je mogoče montirati na anteno.
Namestite multifida na montažno cev in jih pritrdite. Ker so vsi pritrdilni elementi vijaki, matice in vijaki, bodo za delovanje potrebni samo izvijači in ključi. Z njihovo pomočjo se pritrdijo vsi elementi.

Čas je, da kabli priključite na konektorje. Z nožem odstranite zgornji sloj izolacije, ki odstopa od konca približno 1,5 cm. Odstranitev izolacije, boste videli pletenice. Moral se je upogniti nazaj. Enako je treba narediti s folijo pod ovojnico. Ostanek je še vedno izpostavljen žici, ki je pod drugim izolacijskim slojem. Stopite nazaj 1 cm in odstranite plast.

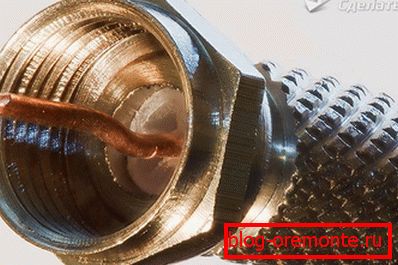

Privijte priključek F na koncu kabla. Če je žica preveč oddaljena, jo lahko odrežite in pustite nekaj mm od roba priključka. Bolje je tesnjenje spoja z uporabo termoskrčljive cevi ali izolacijskega traku s plastjo silikona. Če imate anteno za 1 satelit, se lahko kabel priključi na priključek, če več, izvajamo enake manipulacije z drugimi kabli. Če ste imeli eno trdno žico, odrežite čim več kosov, kot imate pretvornike. Velikost ene takšne žice je lahko približno 1 m. Premaknila se bo iz pretvornika na Diske.
Na dnu antene pritrdite diske. Uporabite konstrukcijske spone za to. Potem povežite vse žice z njim, navijte F-priključek na navoj. Od diskee vodilne žice do glav in jih povežite.

Tako se žice ne obesijo, jih je mogoče pritrditi na cev z električnim trakom ali gradbenim sponkama.

Faza 3: Pritrdite ploščo

Če živite v zasebni hiši ali v 1. nadstropju, je to delo enostavno opraviti. Če ste na višjih nadstropjih, je takšno delo lahko zelo nevarno. Sprejmite previdnostne ukrepe. Uporabljajte pasove, da se zaščitite.

Luknje so izvrtane na mestu, ki ste ga izbrali. Pritrdite nosilec in označite lokacijo lukenj s svinčnikom ali ostrim predmetom.
V določenih krajih vzemite udarec in naredite luknje.
Nosilec pritrdite na steno z mozniki ali sidri.
Anteno obesite na nosilec in privijte pritrdilne elemente. Ni potrebno tesno pritrditi, da ostane možnost nastavitve.
Zdaj priključite glavni kabel na enoto (to lahko storite ob koncu in na fazi montaže).

Zdaj je plošča fiksna in pripravljena na sprejem signala. Ampak, če želite to storiti pravilno, ga morate konfigurirati.

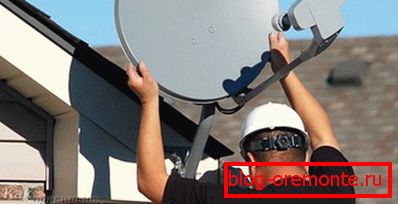

Faza 4: Nastavitev antene

Zdaj je potrebno nastaviti anteno tako, da bo ulovila signal satelita in jo prenašala neposredno v sprejemnik. To bo neprimerno, če boste morali postaviti televizijo blizu vas. Če je v bližini vas prijatelj ali družinski član, vam lahko pomaga z ukazi.

Torej, najprej priključite sprejemnik na televizor. To lahko storite z žično "tulipano" ali SCART-SCART. Potem privijte glavni kabel iz antene v ustrezni priključek v sprejemniku (ima napis LNB IN).
Vklopite televizor in sprejemnik. Zdaj lahko vidite sliko, ki bo prišla.
Počasi premikajte posod navpično ali vodoravno okoli mesta, kjer naj bo satelit. Ko se prikaže znak, umerite sliko, tako da dobite popolno sliko.
Ostanek ostane le, če vse ostale matice varno pritrdite, da pritrdite anteno na pravem mestu.
