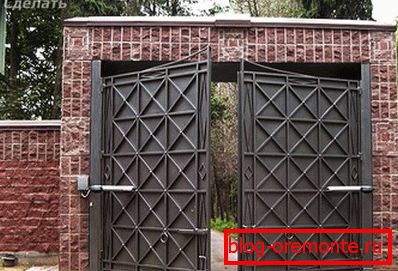

Kako narediti nihajna vrata

Vsaka gospodinjska parcela je opremljena z zaščitnimi strukturami, kot sta ograja in vrata. Danes obstaja veliko različnih tehnologij in materialov, ki vam omogočajo, da takšne modele naredite posebno. Na primer, če govorimo izven vrat, je kar nekaj njihovih vrst, in sicer drsna, drsna, avtomatska, tečajna. V tem članku vam bomo povedali, kako narediti swing vrata z lastnimi rokami, upoštevajte primer izdelave kovinskih in avtomatskih vrat, podajte pojasnjevalne fotografije, diagrame in risbe.

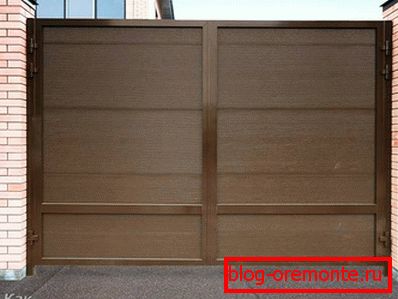

Značilnosti oblikovanja

Ne glede na izbrano gradnjo si pridržuje pravico, da izbere način odpiranja - znotraj dvorišča ali zunaj. Nihanje vrat ni problem. Klasična oblika nihalnih vrat ima številne posebnosti:

  • Funkcionalnost
  • Udobnost v delovanju.
  • Kompaktnost.
  • Pomanjkanje žarkov in usmerjevalni valji.
  • Ni omejitev velikosti.
  • Sposobnost uporabe različnih materialov za izdelavo.
  • Sposobnost uporabe vseh vrst delov za dekoracijo.

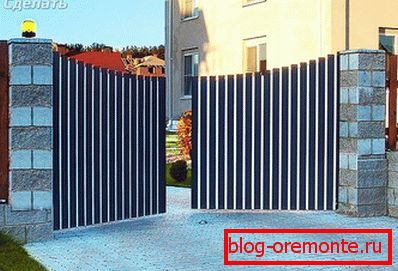

Vrste kovinskih konstrukcij

Preden začnete izdelovati vrata, je pomembno, da določite njihovo zasnovo. Izbira je odvisna od pogostosti njihovega delovanja. Več vrst vrat je mogoče izdelati iz kovine, vsaka od njih pa ločeno.

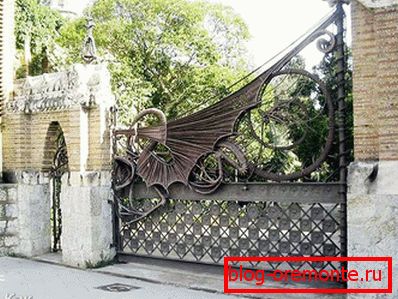

Eno listje

Ta oblika oblikovanja ni tako priljubljena. Predstavljajo eno neprekinjeno platno. Da bi lahko dobro delovali, bi moral biti steber podpore dobro okrepljen in potreben bo veliko denarja. Če so takšna vrata nameščena na garaži, je treba zgraditi močan kovinski okvir in utrjene šarnirje. Še več, pomanjkljivost je, da je treba urediti dovolj prostora za odpiranje vrat z enojnim listom.

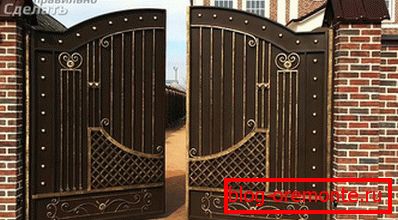

Bivalve

Najpogostejša in najprimernejša vrsta nihajnih vrat. Brez kakršnega koli truda, jih je mogoče storiti doma. Še več, njihova zasnova vključuje dva identična platna. Zato je okvir izdelan iz dveh okvirjev, obloženih s folijo. Za razliko od prejšnjega dizajna bo odpiranje zahtevalo manj prostora.

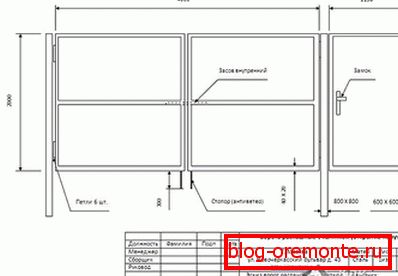

Bivalve с калиткой

Za vsakodnevno uporabo so ti vratci zelo primerni. Poleg tega so narejeni po istem principu kot navadna dvojna vrata. Edina razlika je, da na pravem mestu na enem od ventilov pritrdite dodatni nosilec in podporo za vgradnjo vrat. Če so vrata takega načrta vgrajena v garažo, se uporabi vdolbina tipa wicket. V tem primeru se luknja na enem od vratnih listov razreže in nameščena so vrata.

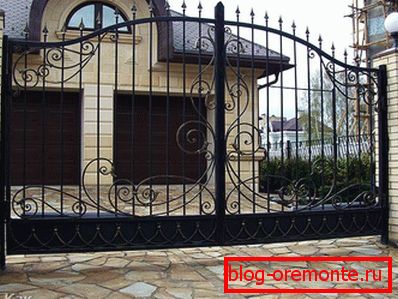

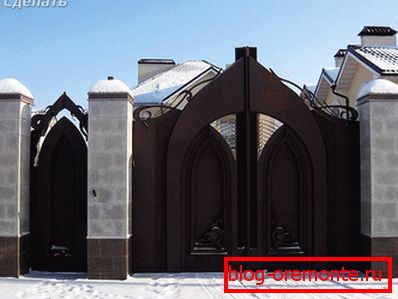

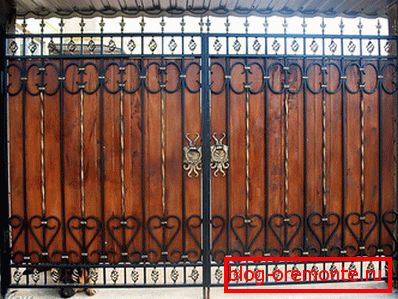

Kovane nihajne vratice so bolj oblikovane za estetski učinek. Če je oblikovanje izvedeno v obliki zaprtih elementov, se uporablja dekorativno kovanje, vendar se pogosto uporablja odprta vrsta vrat.

Kar se tiče garaže, se za njihovo konstrukcijo uporabljajo predvsem zaprti tip vrat z ločenimi elementi kovanja.

Ne glede na vrsto gradnje lahko garažna vrata izolirate. Zaradi tega se bo ogrevanje v garaži ohranilo. In vaš avto, medtem ko ne bo izpostavljen koroziji zaradi nenadnih temperaturnih nihanj.

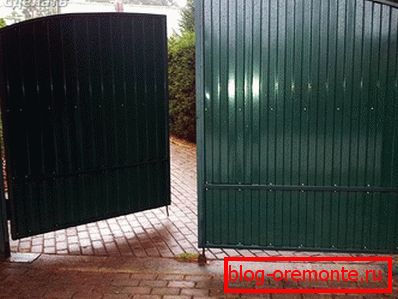

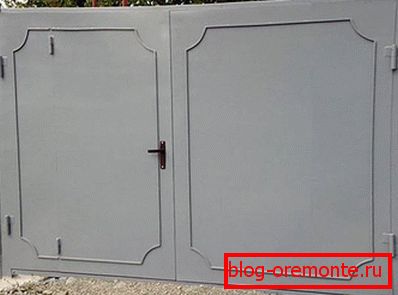

Proizvodnja kovinskih vrat

Z upoštevanjem smernic, opisanih spodaj, boste lahko izdelali lastne kovinske nihajne vratce. Za to pa je pomembno, da se tesno držite risbe / sheme izbrane gradnje. Če vam je težko načrtovati lastno risanje nihajnih vrat, potem na koncu članka boste našli številne sheme, ki jih lahko vzamete kot osnovo. Osnova vrat bo kovinski okvir, ki je nameščen v vstopni odprtini. Če se odločite za vrata na svojem dvorišču, lahko takoj zgradite vrata z vgrajeno karto. Toda za to boste morali namestiti močne stebre, ki lahko prenesejo težo dodatnih kril. Prav tako je potrebno namestiti podpore, za kar potrebujete:

  • строительный уровень и merjenje traku;
  • kovinska cev 3 kos. O 100 mm;
  • lopata;
  • s katerimi se sooča opeka (v primeru, da bodo nosilci obloženi);
  • cement, pesek, drobljen kamen in voda;
  • vodovod.

Namestitev nosilcev

Delo na izdelavi podpore, kot sledi:

  1. Izmerite vhodno režo med robovi ograje.
  2. Postavite nalepke za stebre namestitve.
  3. Na izbranem mestu kopamo luknjo za namestitev podpornega droga.
  4. Debelina podpornih cevi je izbrana glede na težo nihajnih vrat.
  5. Namestite stebre v jamo, jih prilagodite ravni. Toda predhodno napolnite dno peščenega gramoza.
  6. Namestene stebre je treba napolniti s pripravljenim betonom.
  7. Da bi stebri na začetku varno stali, jih je treba opečati v sami luknji in hkrati nastaviti navpično stopnjo.
  8. Tako je zaključena montaža in betoniranje stebrov.

Če imajo vrata višino 2 m, mora biti globina jame približno 1 m in širina 100 mm širša od premera cevi.

Zdaj je čas za začetek izdelave okvirja vrat. Če želite to narediti, boste potrebovali:

  • kovinska pločevina debeline 2-3 mm;
  • kovinski profil, kot in cev;
  • merilne naprave (nivo, trak);
  • kovinski tečaji;
  • varilni stroj.

Če naredite garažo za gugalnico, morate najprej narediti okvir in jo namestiti v odprtino. Izdelana je iz kovinskega kota pravokotne ali kvadratne oblike, odvisno od odprtine garaže.

Kar se tiče izdelave okvirja za garažo, je bolje, da jih izdelamo v dveh izvodih. Zaščitite eno od zunanje odprtine in drugo z notranje strani. Med njimi so povezani s kovinskimi trakovi in ​​varjenjem.

Korak za korakom

Proizvodni proces listov vrat je naslednji:

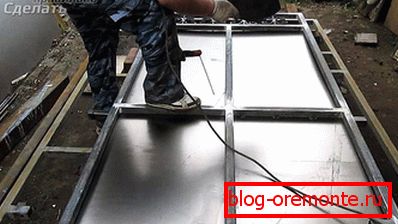

  1. Razporedite vogale ali profilno cev na ravno površino in zvarite obliko krila glede na risbo.
  2. Za povečanje trdnosti konstrukcije, posledično krilo ojača diagonalne žarke.
  3. Ko je okvir pripravljen, lahko preklopite.
  4. Za oblogo vrat uporabite pločevino s debelino 2 mm. Ne priporočamo prevelikih listov, ker bo v tem primeru potrebno okrepiti nosilce.
  5. Nato morate nastaviti zanko. Zatesnite eno polovico tečaja na pravem mestu na ogrodju vrat, druga pa na nosilcu.
  6. Na koncu je še vedno nameščena mrtva ključavnica in wicket, izdelana po istem principu kot glavni okvir.
  7. Slikanje nihajnih vrat se izvede na tleh ali že v položaju, ki je obešen. Ni posebne razlike. Edina stvar, ki jo je vredno razmisliti, je slika v limbo, ki lahko povzroči nastanek kapljic in tresenja. Zato bodite previdni, ko opravite to procesno delo.

Tako se izdelujejo kovinske vrvi.

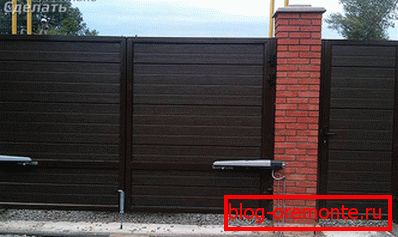

Avtomatska vrata

Vsaka oseba ima željo po udobju. In to velja tudi za uporabo vrat. Sodobna tehnologija je omogočila avtomatizacijo procesa odpiranja nihajnih vrat. In ima veliko prednosti. Na primer, ko se vam mudi, ne smete izgubljati časa, da zapustite avto, da odprete / zaprete polkna. Če dežuje zunaj, se lahko izognete mokrem in spet gredo ven. Glede na te pozitivne vidike vam predlagamo, da upoštevate proizvodno tehnologijo in nekatere lastnosti avtomatskih vrat.

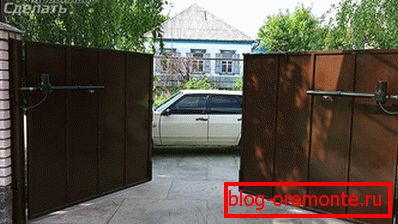

Prednosti in slabosti

Prvič, poudarjamo nekatere od značilnosti takšne strukture:

  • Moč
  • Vsestranskost.
  • Dolga življenjska doba.
  • Mehanizem je nepreten in preprost.
  • Hitrost odpiranja / zapiranja je v območju 15 s.

Zaradi objektivnosti, upoštevajte in pomanjkljivosti:

  • Če med odpiranjem / zapiranjem vrat pride do ovire na poti, bo onemogočila avtomatizacijo in vrata se bodo zagozdila.
  • Potrebno je redno preverjati pot odpiranja vrat, v nasprotnem primeru je neizogibna.

Poleg tega je treba poudariti pogoste razčlenitve avtomatizacije. Čeprav proizvajalci trdijo, da je ta ali ta mehanizem izredno zanesljiv, ni nič večnega. Vendar pa se lahko izognete morebitnim težavam pri vzdrževanju.

Če je med delom avtomatizacija prenehala delovati, potem s silo ne bi smela zapreti vrat. Morda bo treba proces odklopiti od odpiranja do zapiranja. Ko ponovno pritisnete, lahko mehanizem zasluži.

Čeprav to v vseh primerih to ne odpravlja težave. Pogosto se morate obrniti na strokovnjake za popravilo avtomatizacije. Glede na vse to se ne bojite tega oblikovanja. Kot pravi rekel: »Da se bojiš volka - ne grem v gozd.« Ne obupajte prednosti udobja.

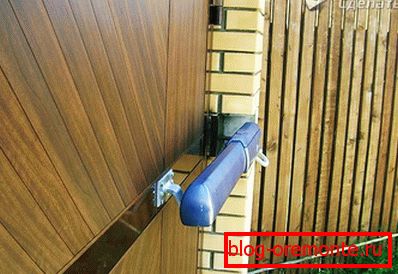

Avtomatizacija

Takoj je treba opozoriti, da je namestitev avtomatskih vrat zelo potratna. Zahteva nekaj kvalifikacij, točnosti in natančnosti. Zato, če dvomite o svojih sposobnostih, je bolje izbrati podjetje, ki bo naredilo vse, kar je učinkovito in hitro. Če imate izkušnje s podobnimi deli, nato pa sledite navodilom, boste dosegli želeni cilj.

Proizvodni proces nihalnih vrat je bil opisan zgoraj. Zato bomo posebno pozornost namenili avtomatizaciji, ki je opremljena po določenih standardih.

Torej, pri nameščanju avtomatizacije upoštevajte naslednje indikatorje:

  • položaj ventilov glede na podporno mesto;

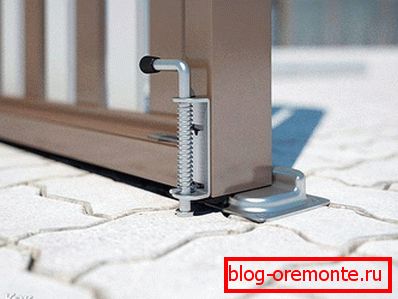

  • če se avtomatska oprema uporablja brez uporabe končnih stikal, se uporabi leaf stop.

Če ne upoštevamo teh pomembnih dejavnikov, avtomatika ne bo uspela, kar bo vodilo do zloma nosilca, razbitja električnega motorja in drugih neprijetnih posledic.

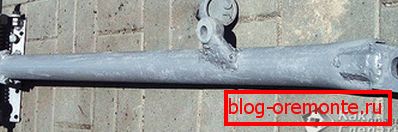

Domača avtomatika - je to mogoče

Z veliko željo po avtomatizaciji vrat lahko naredimo neodvisno. Še posebej za ljubitelje, bo ta postal pravi hobi. To velja zlasti za tiste, ki želijo shraniti.

Osnova tega pogona je v vsakem primeru mehanizem, ki je nameščen na vratih s satelitske antene. On pa je opremljen s polžastim orodjem. Posledično popolnoma zamenjuje konvencionalni električni pogon.

Pogon za nihajna vrata

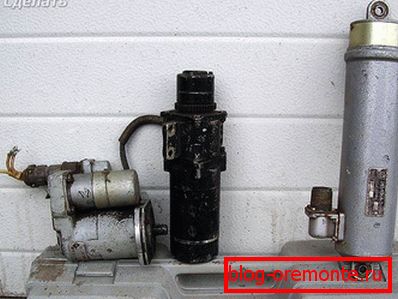

Sistem za satelitsko televizijo ima v svoji zasnovi mehanizem za vrtenje (to velja za sisteme starega tipa). Ta mehanizem je električni motor, ki ga lahko uporabite za namestitev na nihajnih vratih. Kar se tiče polžja, je njegovo delovanje podobno pogonu. Ampak kot prva možnost (črvna oprema) je bolj donosna, saj je za delovanje dovolj napetosti pri 36V, običajne pogonske enote zahtevajo napetost v 220V.

Če govorimo s strani varnosti, potem je uporaba takšnega načrta transformatorjev navzdol bolj donosna. Poleg tega, če se napetost poveča, se odpiranje / zapiranje vratnih listov poveča. Vendar pa lahko s podaljšanim povečanim napetostnim mehanizmom ne uspe.

Skupščina

Torej, za montažo domačih avtomatov, vzemite 2 pogona iz satelitske antene v delovnem stanju. Daj prednost tistim, ki imajo dolge zaloge.

Ta mehanizem je mogoče kupiti za sorazmerno nizko ceno v specializirani družbi. Plus, morate kupiti daljinski upravljalnik in transformator, moč 36-40V.

Пульт будет выполнять роль подачи сигнала на электропривод для открытия/закрытия ворот через створку. Такую систему также можно устанавливать и на гаражные ворота. Дальность действия пульта может достигать до 50 м. Собирается весь привод в течение 6 часов. Чтобы вся автоматика работала исправно, дополните ее токовым реле. Оно предотвратит возможные поломки на тот случай, когда под створку ворот попадет камень или другой предмет. Avtomatizacija вернет створки назад. Если реле будет отсутствовать, то после нескольких раз мотор может сгореть, а полотно ворот прийти в негодность.

Tako lahko avtomatizirate avtomatizacijo za nihajna vrata. Če nimate sposobnosti in želje po vsem, potem lahko kupite mehanizem, ki je že pripravljen.

Montaža

Najprej bi morali razmisliti o načinu odpiranja nihajnih vrat. Na primer, krilo se lahko odpre navznoter ali navzven. Na podlagi tega bi morali izbrati ustrezno avtomatizacijo. Takoj pred namestitvijo pripravite naslednji material in orodje:

  • kladivo;
  • električni trak;
  • merjenje traku;
  • izvijač;
  • klešče;
  • vrtanje

Izbral je tudi ustrezen pogon. To je dve vrsti:

  1. Linearno.
  2. Vzvod.

Kako ugotoviti, kateri želite? Če je notranja razdalja med podpornimi stebri do 1,5 m, je potrebna linearna razdalja. V tem primeru avtomatika ne bo imela vzvodov in s tem manj prostora na vratih. Če je razdalja večja od 1,5 m in doseže do 3 m, je treba kupiti vzvodni mehanizem. Ta pogon je tudi nezahteven, namenjen samo težkim bremenom. Poleg tega morate izbrati potrebne komponente. Da bi to naredili, upoštevajte obremenitev vetra.

Med postopkom namestitve poskrbite, da se lopute prosto odprejo. Zelo pomembno je, da pazite na to, saj je po namestitvi električnega pogona morda že zamujalo, da nastavite nekaj.

Če ugotovite, da je pot ventila težavna, potem ugotovite težavo in jo nemudoma odpravite. Eden od možnih težav je gibanje ventilov ni na ravni. Razlog za to je nagnjen podporni steber. Posledično to negativno vpliva na avtomatizacijo. Ko so odpravljene vse pomanjkljivosti, lahko na vrata zaženete avtomatizacijo.

Če ste kupili avtomatiko za vrata v trgovini, pri namestitvi natančno upoštevajte navodila proizvajalca. V tem primeru bo delovala dolgo časa.

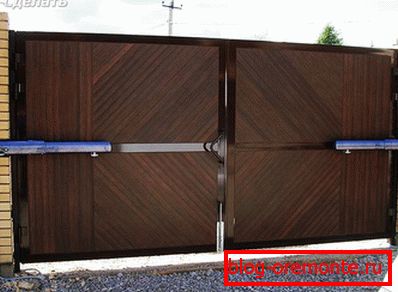

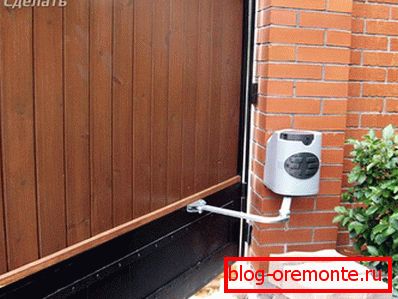

Če se lopute odpirajo navznoter

Menijo, da je odprtje vrat znotraj dvorišča standardna shema. Zato bo vsak pogon primeren za izvedbo tega projekta. Torej, če so podporni stebri iz jekla, je bolje uporabiti linearni aktuator. To je povsem druga stvar, če imate opečne opore, in gugalnica vrata so v središču stolpca. V tem primeru linearni pogon ni primeren. Morali bomo namestiti in kupiti vzvod električnega pogona. Sama avtomatizacija je nameščena na polovici, ročice pa vam omogočajo odpiranje nihajnih vrat, tudi če je razdalja od drog do krila 200 mm.

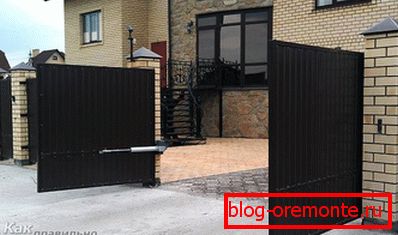

Če se lopute odpirajo navzven

Če se primerjajo med seboj, tako linearno kot vzvod, primeren za zunanje odpiranje vrat. Toda od cene pričakuje, da je prednost seveda na linearnem električnem pogonu. Edino, kar je treba upoštevati, je metoda pritrditve pogona na drog med zunanjo odprtino.

V večini primerov je pogon pritrjen na opeko, ki se lahko hitro zruši. Še huje, če je pogon pritrjen na skoraj uničeno objavo. V takšnih pogojih bo avtomatizacija izginila z delom stebra.

Zaradi takšnega stebra je potrebna dodatna okrepitev. Na primer, okoli vas lahko varimo kovinski okvir. Nato je pogon, ki se odpira navzven, nastavljen na ročni način, na vratih je pritrjen varilni nosilec. V tem primeru, če uporabljate linearni aktuator, potem po varjenju popolnoma odprete vrata in pustite prosti hod do 1 m. Potem preverite potek krila in pravilno delovanje pogona. Če vse deluje pravilno, lahko povežete avtomatizacijo in priključite motor.

Vsa avtomatizacija in daljinski upravljalnik sta nastavljena v skladu z priloženimi navodili. Če se eden od ventilov odpre v napačni smeri, je dovolj, da je žica povezana. Ampak, če sledite načrtu ožičenja, potem ne sme nastati nobenih težav.

Zato je pomembno, da naredite pravo izbiro potrebne avtomatizacije, ob upoštevanju smeri, v kateri bodo odprli vrata. V tem članku ste izvedeli, da obstaja možnost samodejnega avtomatiziranja. Enostavnejša možnost nakupa kompletov. Ampak ena stvar je znana, ne glede na izbiro, ki ste jo naredili, prisotnost avtomatizacije na vratih bo olajšala vaše življenje. Zato pri izdelavi vrat na dacha upoštevajte, kateri način odpiranja bo avtomatičen ali ročen. Če imate svoje izkušnje pri namestitvi avtomatskih vrat, potem napišite komentarje na ta članek.

Video

V video posnetku, več podrobnosti o izdelavi nihalnih vrat:

Fotografija

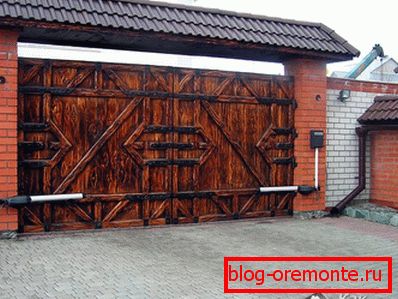

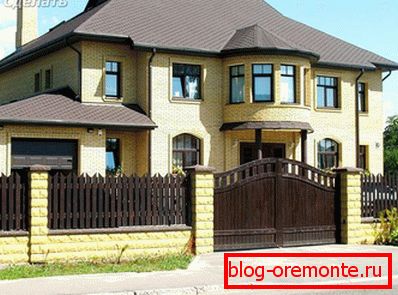

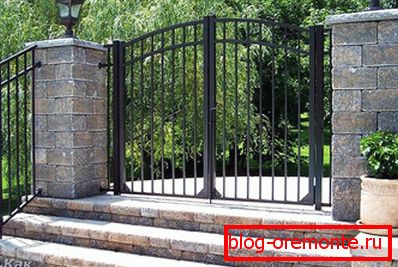

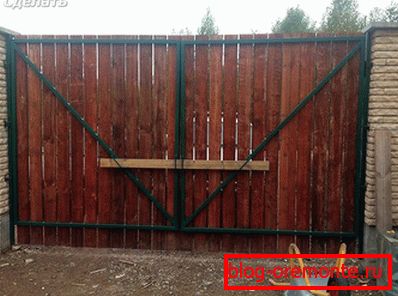

Na fotografijah so prikazane možne možnosti za nihajna vrata:

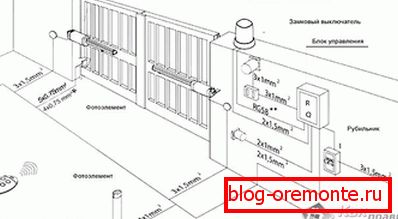

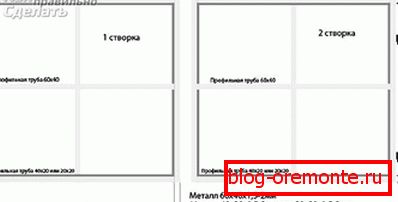

Sheme in risbe

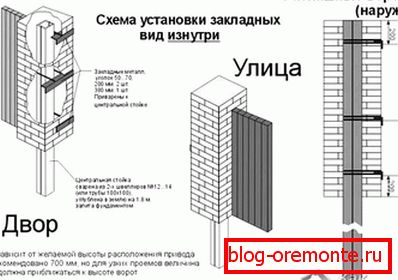

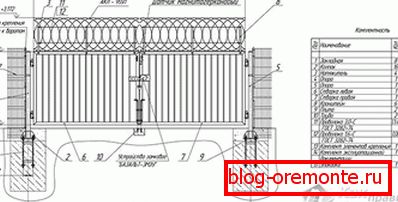

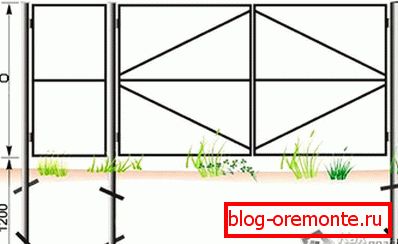

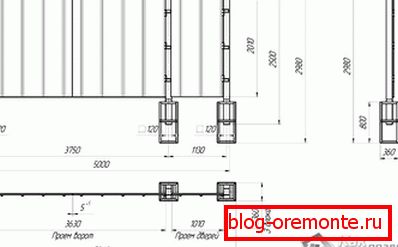

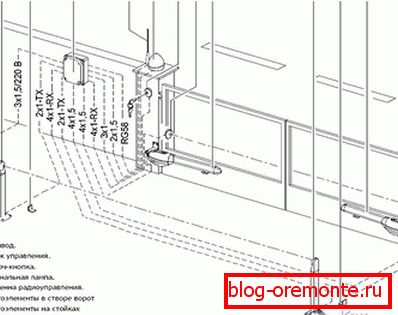

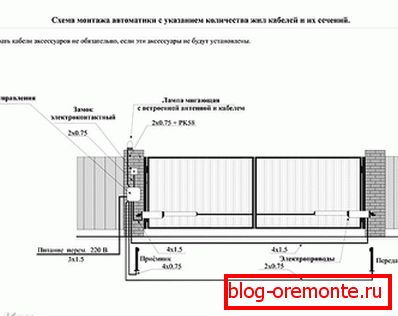

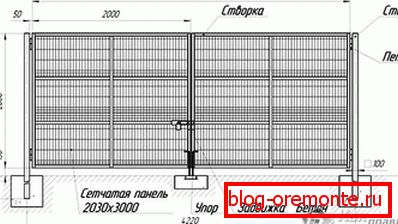

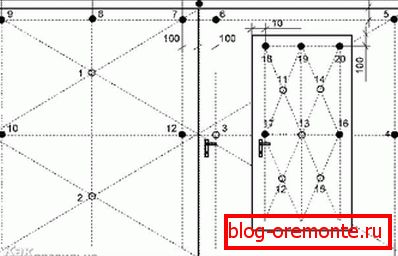

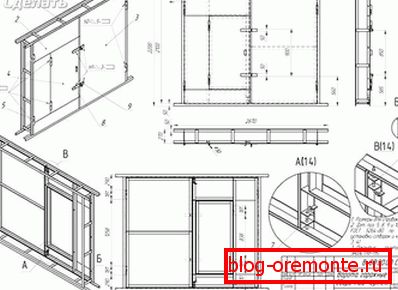

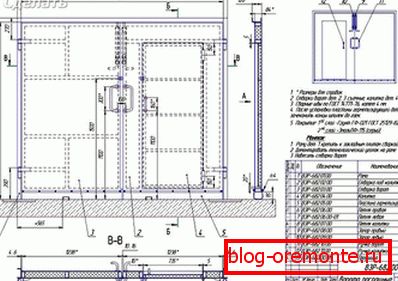

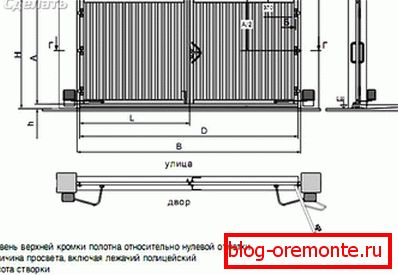

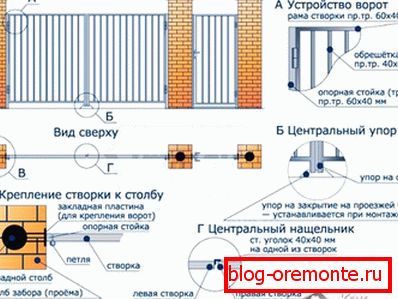

Sheme vam bodo pomagale pri oblikovanju lastnega modela nihajnih vrat:
