Kako narediti trnov sistem 2

Med gradnjo strehe hiše se namestitev trmastega sistema šteje za najpomembnejši in najtežji korak. Vzdrževanje strehe je povezano s stalno in občasno obremenitvijo v obliki snega ali sunkov vetra.

Če želite ugotoviti, kako narediti truss sistem s svojimi rokami, se morate odločiti o svojih sestavnih delih. Okenski okvir se uporablja za vse vrste strehe, se med namestitvijo razlikuje glede na zahtevnost. Vrata in lopatice se štejejo za preproste strukture. Pokrovi za hip ali kolke zagotavljajo zanesljivo streho, vendar je težko izračunati in namestiti stroje.

При выборе размера материала для каркаса приходится учитывать множество факторов. Prečni prerez и несущего основания должны выдерживать вес кровли, климатические нагрузки, массу установленных на крыше приборов (если таковые будут установлены).

Glavni elementi

Naslednji elementi so potrebni za okostje strehe:

  1. Mauerlat je les velikosti 150-150 mm ali 200-200 mm, ki je položen in fiksiran vzdolž oboda sten. Povezuje strešni sistem in zgradbo v splošno strukturo, porazdeljuje obremenitev na stene.
  2. Greben je najvišja točka strehe, v kateri so povezani noži. Vzdolžni nosilec pomaga vzdrževati konstrukcijo in zagotavlja stabilnost pod obremenitvami vetra.
  3. Škarje - so narejene iz plošč s prečnim prerezom 70-150 mm, imajo celotno obremenitev. Od plošč so obrobljene noge, ki so nameščene v korakih najmanj 60 cm.
  4. Lezhine - palica, ki je vzporedna s čudako. Njene dimenzije so enake ploščici. Lent je podpora za stojala in druge elemente.
  5. Pritegnitev - prečica plošč, ki povezujejo krakovo stranico.
  6. Rezervoarji, nameščeni navpično, so nameščeni za podporo grebena.
  7. Prevleke - deli špirovcev, ki štrlijo v stene v tujini. Omogočajo vam preusmerjanje padavin iz hiše.
  8. Stojala - služijo za krepitev špirovcev, vam omogočajo, da ustvarite trajne strukture.
  9. Drsni trakovi, potrebni za vezanje strešnikov in polaganje strešnih materialov.
  10. Filly - če dolžina špirovcev ni dovolj za previs, napolnite dodatne plošče "filly".

Sorte strešnih sistemov

Za strešno ogrodje naprave se uporablja več vrst strešnih sistemov.

Bočno - izbira tega oblikovanja pomeni prisotnost podpore v obliki stene v središču stavbe. Prejmejo tri točke podpore in se podvržejo samo upogibanju. Zgornji del stopalske noge je nameščen na nosilcu, spodnji del pa na električni plošči. Ta sistem vam omogoča uporabo tanjšega lesa, zmanjšanje stroškov in gradnjo manj teže.

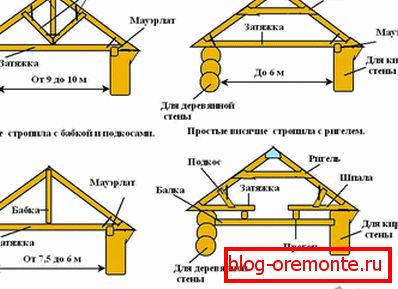

Viseče nogice se zanašajo samo na stene, zato so pod težkim tovorom. Da se moč poveže z zategovanjem. Takšni splavniki so navadno zbrani na dnu in služijo neposredno za namestitev.

Kompleksne strešne oblike zahtevajo nestandardne rešitve, saj se uporabljajo kombinacije visečih in stenskih nosilcev.

Pri nameščanju štiristranske strehe je glavni okvir diagonalni splavi, ki povezujejo grebenski nosilec in vogale stavbe. Podpirajo jih lestve - kratki škarniki, ki skupaj z navadnimi stranskimi špirovci tvorijo osnovo strešne strmine.

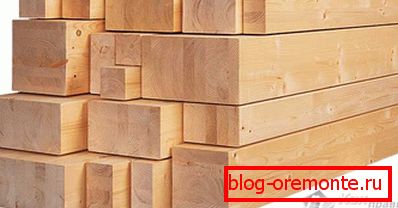

Priprava materiala

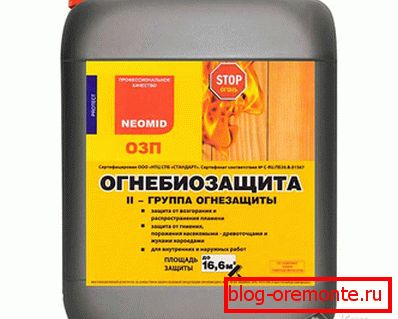

Življenjska doba strukture trsa je odvisna od kakovosti lesa in njegove predelave. Za strukturne elemente je potrebno izbrati suh les, pri čemer je stopnja vlage pod 22%. Moralo bi biti gladko in brez vozlov. Pred montažo se vsi deli obdelujejo z dvema plastema antiseptike in preprečujejo izgorevanje. Pri obdelavi je treba uporabiti krtačo, ne pa tudi pršenje, nato pa se sestava bolje absorbira. Pri izbiri lesa je prednost iglastni les.

Mount

Trajnost konstrukcije bo zagotovila pravilno namestitev strešnega sistema z lastnimi rokami. Za povezavo strešnikov uporabite različne vrste pritrditev: nosilci, žeblji, oblikovani deli iz jekla - koti in platina, ki so pritrjeni z vijaki.

Prečni prerez

Na dimenzije lesa, ki se uporabljajo za špirovce, vplivajo:

  • velikost span;
  • stalna obremenitev na strehi;
  • vpliv podnebnih razmer;
  • kot naklona in nagib pritrdilnih nosilcev.

Stalna obremenitev se izračuna iz skupne teže strešnega materiala, izolacije in hidroizolacije. Z vedno večjo razdaljo med špirovci je potreben večji del materiala. Koeficient obremenitev vetra in snega je nujno določen pri izračunu prereza. Skupna velikost špirovcev je 50 do 150 mm in 60 do 200 mm.

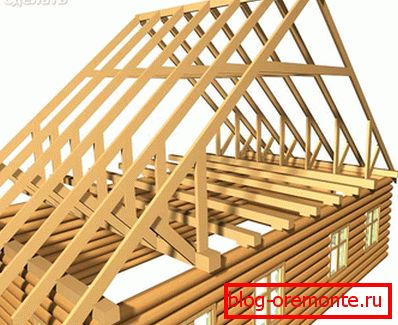

Dolžina rafta

Podstavek simetrične sponke strehe je enakopravni trikotnik. Če poznaš višino grebena, lahko izračunate dolžino jermena z izrekom Pythagorean. V tem primeru je hipotenoza, polovica širine dame in višina strehe so noge.

Namestitev špirovcev

Prvi korak pri namestitvi trnovega sistema za katero koli vrsto strehe je namestitev in montaža Mauerlat. Pod njim mora biti vgrajena hidroizolacija v obliki strešnega materiala. Ta trak zahteva vrtanje lukenj vzdolž dolžine, v katero so vijaki stene v zidu vstavljeni in zategnjeni z matrico.

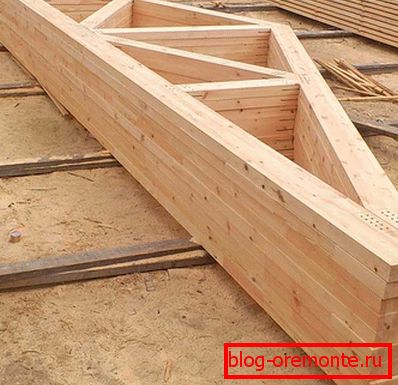

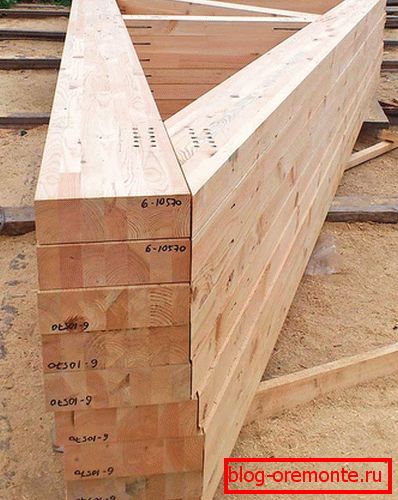

Ko so ustvarili podlago za okvir, izdelajo predlogo, v skladu s katero se vse podnožne noge za viseči sistem sestavljajo na tleh. Če želite ustvariti vzorec, vzemite dve tanki plošči z enakimi dolžinami in pritrdite na konce z nohtom. Ta obdelovanec je nastavljen na širino nosilca, nastali kot je pritrjen na krovu plošče.

Za označevanje pritrdilnih vložkov na zgornjih in spodnjih špirovcih se uporablja druga predloga. Njegova podlaga je vezan les. Ko zbirate noge, morate strogo upoštevati vzorec, tako da vam ni treba ponoviti strukture. Zgornji del špirovcev je povezan z leseno ali kovinsko ploščo.

Če imajo sestavljeni trgi pomembno težo, boste morali uporabljati opremo ali naprave za dviganje.

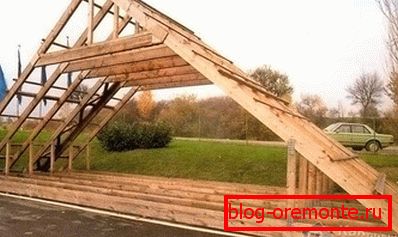

Prvi par špirovcev je nameščen na nasprotnih vratih. Določen je z začasnimi oporniki in razstavljen po ravni. Med noge je potegnjena vrvica kot vodilo za namestitev preostalih furlov. Oblika je povezana s sorniki, podstavki in podporami.

V majhnem razponu strehe niso pritrjene z grebenčastim nosilcem. Streha širine več kot pet metrov zahteva okrepitev konstrukcije z grebenom. Ta les je pritrjen tako pod špirovci kot nad njimi. Povezava se pojavi z dihanjem in ploščami. Z veliko dolžino špirovcev so nameščeni podporni stebri, da se prepreči tresenje.

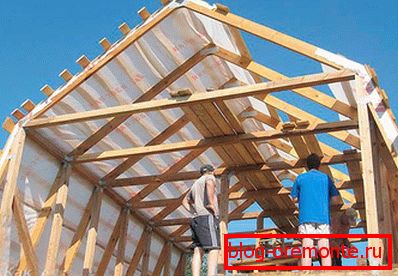

Dokončanje namestitve trnovega sistema bo vgradnja zabojnikov.

Če želite vedeti, kako pravilno izvajati zgradbo nosilca, si lahko ogledate video pripoved o fazah dela.

Video

Avtor video postavi cilj, ne da bi pritegnil profesionalne graditelje, da hitro in cenovno gradijo dobro, zanesljivo streho z lastnimi rokami. Kaj je naredil, se boste naučili gledati videoposnetek:
