Kako povezati cevi iz polipropilena

Polipropilenske cevi se uporabljajo za vgradnjo vodovodov, za namestitev namakalnih sistemov in za ogrevanje. Priljubljenost materiala in različnih področij uporabe je posledica njegovih lastnosti: moči, vzdržljivosti, enostavnosti povezave. Pomemben argument za polipropilenske cevi je postala njihova cena, kar je bistveno nižje od cen kovinskih plastičnih ali kovinskih koles.

Življenjska doba plastičnega cevovoda s hladno vodo je 50 let, zaradi tako impresivne številke je treba zamenjati zastarele črte samo s tovrstnimi avtocestami. Tesavost sklepov je najpomembnejši dejavnik za vse cevovode, zato je vzdržljivost sistema odvisna od kakovosti namestitve. V članku bomo govorili o tem, kako povezati cevi iz polipropilena s kovino, polietilenom, jeklom in upoštevati tudi različne varilne možnosti.

Materiali in orodja

Če se odločite, da boste pri namestitvenih storitvah shranili in sami izvedli, morate kupiti ali najti posebno spajkalno šobo s šobami. Poleg tega boste potrebovali:

  • ruleto in marker za označevanje;
  • škarje za rezanje plastičnih cevi;
  • odstranjevanje cevi.

Obstaja več vrst cevi iz polipropilena, ki se razlikujejo po področjih uporabe:

  1. PN 10, 16 - uporablja se za cevovod s hladno vodo;
  2. PN 20 - univerzalne cevi z debelimi stenami, so sposobne prenesti vročo vodo s temperaturami do 80 ° C, zato so primerne za vgradnjo ogrevanja;
  3. PN 25 je sestavljena cev s kovinskim ali najlonskim vmesnim slojem, ki se med spajkanjem strgamo. Uporablja se za ogrevalne sisteme, končna temperatura ogrevanja je 95 ° C.

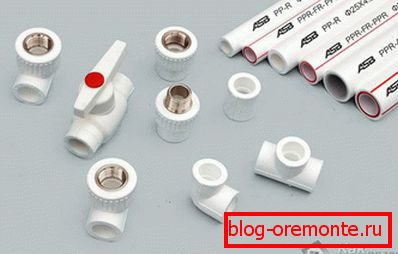

Posebna značilnost povezave polipropilenskih cevi je odsotnost sklepov neposredno med cevmi. Če je njihov premer manjši od 50 mm, se vsi deli lahko povežejo z okovjem za različne namene:

  • sklopke - priključite mesta enega premera;
  • križi - uporabljajo se za ustvarjanje vej;
  • vtiči - tesni konec cevi;
  • Adapterji - uporabljajo se za povezavo cevi različnih premerov;
  • dušilna oprema - povezujte s fleksibilnimi cevmi.

Kako delati z varilnim strojem

Načelo povezovanja cevovoda je ogrevanje elementov in njihovo hitro povezovanje. Aparati za gospodinjske aparate za varilne cevi imajo kapaciteto do 1 kW. Dovolj je, da hitro in učinkovito ogrejemo material, vendar za industrijske namene uporabljamo močnejše in drage naprave. V kompletu s spajkalnikom so šobe, ki ustrezajo premeru različnih cevi. Ogrevanje cevi se zgodi zunaj, in prileganje od znotraj.

Delovanje spajkalnika se začne z vključitvijo v omrežje in namestitvijo želene temperature ogrevanja, odvisno od premera plastičnih cevi, ki se varijo. Povprečna vrednost je 250-270 ° C. Takšna visoka temperatura zahteva previdnost, dotikanje vročih delov pa povzroči opekline iz varnostnih razlogov obrabne rokavice.

Postopek spajkanja

Za rezanje cevi uporabljamo ročaj ali ostre škarje, ki ne deformirajo plastike. Rez je pravokoten. Če se na koncu pojavijo zatiči, jih temeljito očistite. Po rezanju se opravi označevanje globine spajkanja. Izmeriti morate del cevi, ki bo šel v čevlje ali sklopko, in postavite črto na označevalec. Vrednost velikosti tega območja je odvisna od premera cevi, večja je, tem večje je potopitev v povezovalni element.

Če morate delati z oklepnimi cevmi, se spremeni zaporedje dejanj. Pred spajkanjem je potrebno odstraniti zgornji sloj cevi iz aluminijaste folije, bazaltov ali najlonskih vlaken. Posebno orodje je namenjeno odstranjevanju želene velikosti plasti.

Temeljito odstranjevanje folij je zelo pomembno, majhna količina materiala na cevi pa uniči integriteto tesnila.

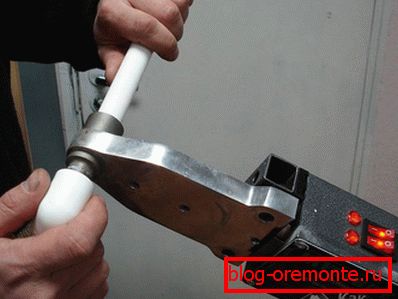

Na ravno in trdno površino je nameščeno spajkalno šobo s šobami, ki so prilagojene premeru cevi. Na obeh straneh se hkrati na ogrevanih šobah hkrati dovaja cev in priključek, ki se poglablja na predvideno črto. Čas segrevanja plastike je odvisen od velikosti cevi: za 20 mm je dovolj 6 sekund in za 32 mm traja 8 sekund. Po trajanju določenega časa se elementi odstranijo in trdno pritrdijo drug v drugega, medtem ko je nemogoče opravljati vrtljive gibe. Za trdno oprijemanje je potreben 4 do 10 sekund, v tem času se polipropilen strdi in tvori stalni sklep.

Neupoštevanje priporočenega časa ogrevanja vodi do nastanka puščanja - z nezadostnim segrevanjem ali zapiranjem notranjega prostora - s prekomernim pregrevanjem. Pojavila se po zaužitju, ne smete takoj poskušati odstraniti, zato se bo staljena plastika močneje deformirala. Treba je počakati do hlajenja in odrezati presežek.

Priporočila

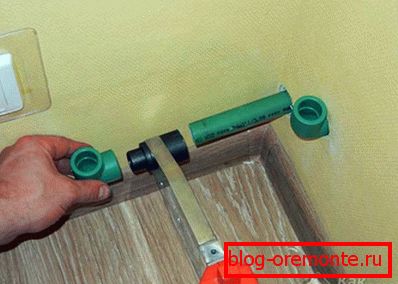

Brez izkušenj, da bi razumeli, kako pravilno spajkati cevi, lahko preživite nekaj vadbenih povezav. Primerno je delati s kratkimi spojkami tako, da varilni stroj postavite na mizo, v tem položaju lahko opravljate vsa možna dela, pri tem pa je težje povezati delno tlakovani prtljažnik. Šoba spajkalnika je nameščena na fiksno polipropilensko cev, čep se vstavi v drugi del, medtem ko se aparat drži na teži. Izvajanje avtoceste morate spremljati vrstni red povezav. Poskusite se izogniti pristajanju na težko dostopnih mestih, kjer je težko uporabiti spajkalno železo.

Pomembno je, da material ostane čist in suh, ker umazanija in vlaga zmanjšata kakovost cevnih spojev. Tudi majhna količina vlage pri segrevanju deformira material. Kemična sestava cevi iz različnih proizvajalcev se ne more ujemati, to pa bo vodilo do puščanja. Potrebno je kupiti vse materiale - cevi in ​​fitinge - od enega proizvajalca.

Temperatura v prostoru, kjer se izvaja namestitev polipropilena, ne sme pasti pod + 5 ° C.

Metoda zobne povezave

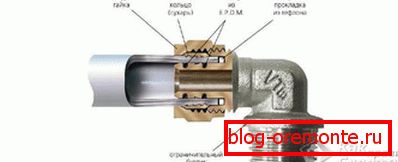

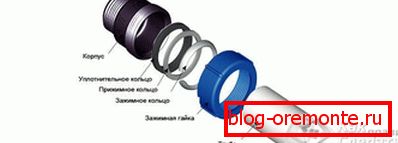

Povezovanje cevovoda s spajkalno metodo je zanesljivo in trajno, je nemogoče razstaviti, včasih pa je to potrebno za popravilo. Poleg tega ni vedno mogoče kupiti ali izposoditi varilnega stroja, v takih primerih uporabljajo metodo povezovanja cevi iz polipropilena brez spajkanja. Za to so uporabljeni priključki z navojnim in tlačnim obročem. Imenujejo se kovinski ali križni, ta povezava lahko vzdrži pritisk šestnajstih atmosfer.

Za mehansko priključitev morate kupiti več dodatnih delov: kvadratke za povezovanje različnih premerov, tee, spajkalnih spojk in kombiniranih sklopk z zunanjimi in notranjimi navoji, vtikači, zunanjih navojnih adapterjev, kvadratov in čepov z matico, krogelnimi ventili, različnimi priključki tovarniško rezbarjenje.

Da bi zagotovili tesnost, so tesnila in tesnila obilno mazani s silikonom.

Če želite delovati, potrebujete ključ za stiskanje, ki ga lahko kupite istočasno kot opremo. Po odrezovanju želenega dela cevi trdno vstavite v pritrdilni element, navijte navoj elementa z navojem za tesnjenje in zategnite stiskalni obroč in matica, polno zategovanje se zgodi s ključem. Ta način povezave traja precej dlje kot varjenje, vendar je prikladno, da priključijo polipropilenske cevi na radiatorje.

Priključna jeklena cev s polipropilenom

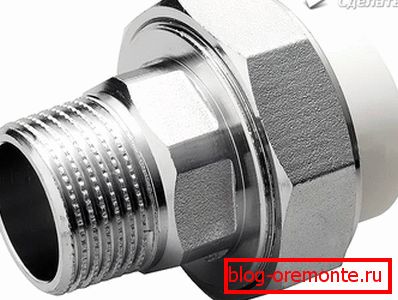

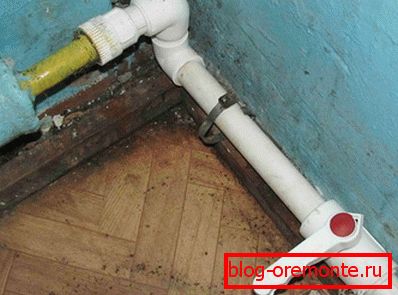

Pri nameščanju ogrevanja ali vodovodne napeljave so območja, na katerih je potrebna namestitev kovin in plastike. Povezava polipropilenske cevi in ​​kovine se pojavi pri uporabi posebnih adapterjev. Na ta način je na eni strani gladko odprtino za plastiko, na drugi pa kovinski vložek z navojem. Polipropilensko cev je povezana z varjenjem in kovino privijačimo s ključem. Nastavni sklep nima zvarjene trdnosti, ampak bo služil dolgo časa.

Po popolni vgradnji sistema je potrebno voditi preskusno vodo za preverjanje tesnosti vseh priključnih točk cevi in ​​drugih elementov. Če puščajo navojne povezave, jih zategnite.

Neodvisna vgradnja vodovodne instalacije ali ogrevanja iz polipropilenskih cevi je precej opravljena naloga. Za njegovo izvajanje je potrebno strogo upoštevati navodila za uporabo varilnega stroja za plastično in instalacijsko tehnologijo. Da bi bolje razumeli vse nianse procesa, je vredno gledati videoposnetek, v katerem izkušeni monterji delijo svoje izkušnje.

Kako povezati polietilensko cev s polipropilenom

Za priključitev takšnih cevi je treba uporabiti posebna oprema. Takšna povezava je potrebna v primerih, ko so cevi iz HDPE vnesli v hišo, nadaljnjo distribucijo vode v hiši pa s polipropilenskimi cevmi. Tako lahko razlikujemo dve vrsti spojin:

  1. V prvem primeru pritrdite navojno spojko na cev HDPE, na kateri je na eni strani vpenjalna povezava in na polipropilen podobno sklopko. Tukaj je samo ena stran, ki bo spajka, in na drugi strani - navojna. V obeh primerih se FUM trak ali vleka uporablja za navoja, da zapečatijo sklep in se izognejo uhajanju.
  2. V drugem primeru se uporablja prirobnična povezava. Med prirobnicami je nameščena gumijasta tesnila. Med njimi so prirobnice pritrjene.

Glej tudi:

Kako povezati kovinske cevi

Video

Postopek spajkanja lahko jasno vidite, če gledate naslednji videoposnetek:
