Kako priključiti kotel na kotlovnico

V vseh primerih se v hiši nemudoma ne izkaže za povezavo potrebnih komunikacij. V večini primerov se sanitarna voda izvaja ob koncu popravila ali v obdobju, ko se približuje hladni dobi. Kotel je praviloma nameščen za ta sistem. Ampak, kot veste, ta naprava med neprekinjenim delovanjem porabi veliko električne energije. Da bi bilo ogrevanje vode bolj ekonomično, vam predlagamo, da razumete, kako jo povezati s sistemom ogrevanja. To bo omogočilo, da grelnik vode v času ogrevanja porabi toplotno energijo ogrevanja in le poleti ogreva vodo z grelnimi elementi. Primerjajte različne tehnike.

Priključitev na dvojni kotel

Za ogrevanje vode iz ogrevalnega sistema z dvojnim krogotikom na grelnik vode je pritrjen trojni ventil. Preklopi tok hladilne tekočine iz akumulatorjev v tuljavo vodov. V takšni shemi je pomembno zagotoviti, da se signal na tri-potni ventil prilagodi. Prav tako ni potrebe po namestitvi recirkulacijske črpalke na tuljavo. Glavno delo opravlja ogrevalni sistem, ki vsebuje to napravo v svoji konfiguraciji. Recirkulacijska črpalka je potrebna le, če sistem vključuje termostat. Kot rezultat, pri priključitvi grelnika vode v sistem za ogrevanje z dvojnim krogom lahko izberete opremo glede na vaše potrebe.

Za povečanje hidravlične krožne moči ogrevalnega sistema je vgrajena recirkulacijska črpalka. Zaradi tega je možno nadzorovati / prilagajati toplotno vztrajnost, t.j. hidravlično trenje.

Obstajajo kotli z vgrajenim kotlom, tako stensko kot talno. Takšna oprema je dražja, poleg tega pa se lahko popolnoma znebite presežne opreme. Toda na drugi strani ima tla vgrajene grelnike vode do 100 litrov. To postavlja očitne omejitve. Poleg tega taki vzorci stanejo okoli 60 tisoč rubljev. Če primerjamo s ceno grelnika vode, potem je pomembna razlika, ki se giblje v okviru 4,5 tisoč rubljev. Glede na to je veliko bolj donosno kupiti napravo.

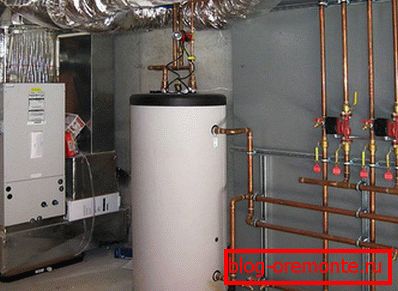

Posredni kotel za ogrevanje

Primerjamo več možnosti za povezavo posredno ogrevanega grelnika vode:

  • Uporaba tristranskega ventila.
  • Dve črpalki.
  • Z uporabo hidravlične puščice.
  • Način kroženja v obtoku.

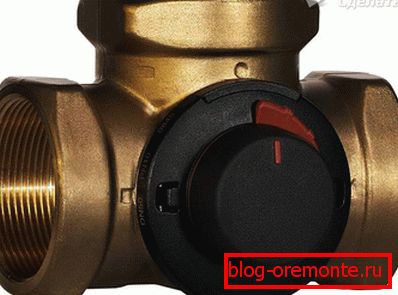

Triglavni ventil

Osnova te metode je 2 kroga: ogrevanje od kotla in ogrevanje. Trojni ventil bo razdelil toplo vodo med njimi. Za krmiljenje ventila se uporablja avtomatizacija (termostat). Takoj ko temperatura vode v grelnem krogu doseže nastavljeno točko, avtomatizacija pošlje signal tristranskemu ventilu. Ko ta topla voda vstopi v akumulator. Ta metoda velja za najbolj priljubljena.

Če nastavite najvišjo temperaturo, je pomembno zagotoviti, v kolikšni meri kotel ogreva vodo. Skladno s tem mora biti temperatura v vodnem grelniku nastavljena nižje kot v priključeni napravi. V nasprotnem primeru bo hladilno sredstvo nenehno poslano v grelnik vode.

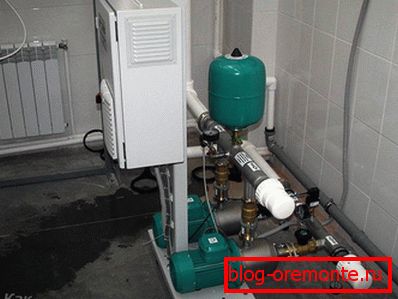

Bi-črpalni sistem

Črpalke usmerjajo toplo vodo v različne kroge, npr. povezava grelnika vode poteka vzporedno. Vsaka linija je opremljena s črpalko, katere delovanje nadzira toplotni senzor.

Po vsaki črpalki se v sistem pojavi povratni ventil. To bo preprečilo konflikt med dvema podružnicama.

Ko je sanitarna voda vklopljena, ogrevanje začasno ustavi delo. Glede na to, da voda v kratkem času segreva v grelniku, toplota v radiatorjih ne bo dosegla kritične temperature. Če uporabljate 2 kotla, bo ogrevanje in ogrevanje sanitarne vode neprekinjeno.

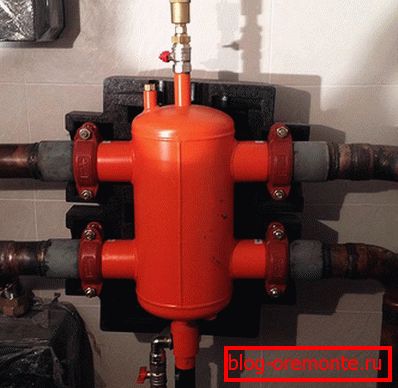

Diagram hidravlične puščice

Pri uporabi obtočnih črpalk je pomembno, da so tokovi enaki. Za to lahko uporabite hidravlično puščico in hidravlične razdelilnike. To je še posebej učinkovito, če je potrebno segreto hladilno sredstvo usmeriti na talno ogrevanje, kotlovnico in radiatorje. Za uravnavanje tlačne razlike v tokokrogih, vzporedno delovanje hidravličnega modula s hidravličnim kolektorjem. Čeprav ne morejo uporabljati, nameščajo balansne pipe. V tem primeru pa bo težko namestiti in prilagoditi sistem brez pomoči strokovnjaka.

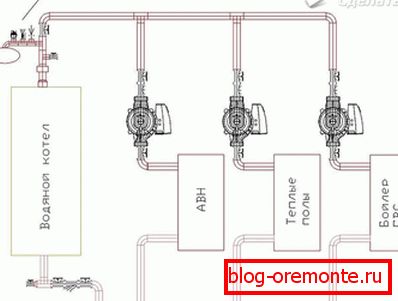

Metoda povratnega obtoka

Ta tehnika povezave je možna samo, če je v kotlu tretji vhod. Možno bo povezati povratno kroženje hladilne tekočine. Zaradi tega se lahko postopek ogrevanja vode opravi zelo hitro. Posledično se boste znebili težave pri odvajanju hladne vode iz pipe, dokler se ne vroči. To je pomemben prihranek.

Zato se bo oblikovala povratna avtocesta, skozi katero bo voda nenehno (prisilno) krožila. Prav tako boste morali povezati naslednje elemente:

  1. Razširitveni rezervoar. Z zaprtimi pipami v vročem cevovodu se ohrani stabilen tlak.
  2. Varnostni ventil. Z vodo bo varoval pred tlakom.
  3. Avtomatski odzračevalni ventil pred povratnim ventilom. To se bo popolnoma izognilo prezračevanju črpalke pred zagonom.
  4. Kontrolni ventil Če je sistem pod visokim pritiskom in se voda pregreje, vroči nosilec toplote ne bo prišel v cevovod s hladno vodo. Namestitev je nameščena na vhodu v bojler.

Največji dovoljeni tlak v ekspanzijski posodi ni dovoljen nad nastavljenim tlakom v varnostnem ventilu.

Torej smo preučili glavne možnosti za povezavo posrednega grelnika ogrevalne vode. Označite prednosti in slabosti te metode:

Prednosti:

  • Hkrati je mogoče uporabiti več ogrevalnih naprav.
  • Reciklirati.
  • Priprava sanitarne vode in ogrevanja sta ločena.
  • Visoka zmogljivost.
  • Znatno raztovarjata električno omrežje v času ogrevanja.
  • Notranja površina bojlerja ne pride v stik s tekočo vodo.

Slabosti:

  • Za obnovitev ogrevalnega sistema potrebujete več stroškov.
  • Prvo segrevanje vode traja več kot eno uro.
  • Potrebno je imeti ločen prostor, v katerem bo mogoče urediti vso opremo.

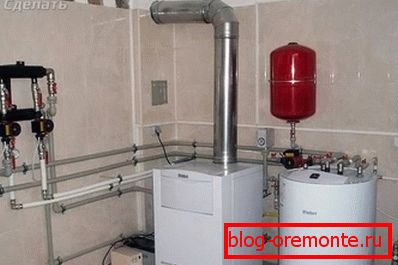

Priključitev kotla na bojler z enim krogom

V tem primeru se uporablja vezje, kjer sta nameščeni dve črpalki. To bo popolnoma odpravilo uporabo tristranskega žerjava. Zgoraj je opisan podoben sistem, kjer konture poteka vzporedno. Takoj, ko je signal iz termostata, se črpalke, ki vodijo v rezervoar, vklopijo. Prav tako je potrebno namestiti povratni ventil, ki preprečuje mešanje hladilne tekočine.

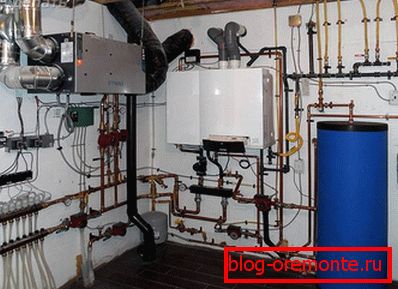

Plinskemu kotlu

S to povezavo grelnika vode se uporablja tudi povratna cirkulacijska metoda. V tem primeru hladilno sredstvo stalno kroži pod vplivom črpalke. Zaradi tega ogreva voda hitreje vstopi v pipa.

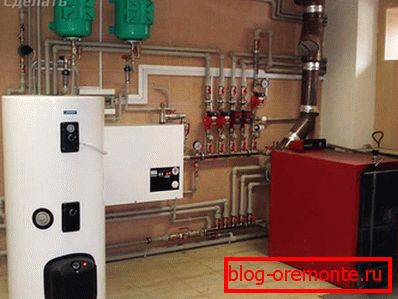

Na kotel na trdo gorivo

V tem primeru je dovoljeno imeti hkrati sistem, ki bo omogočal nujno sproščanje hladilne tekočine in možnost priključitve tople sanitarne vode. Termostatske pipe so pogosto nameščene na akumulatorje, vendar se zavedajo nevarnosti pregrevanja. Če je nameščen grelnik vode, takega problema ni, ker odvečna topla voda bo poslana v rezervoar. Ampak ne pozabite, da je takšna povezava kotla možna z naravno cirkulacijo.

Torej, obvezno namestite naslednjo varnostno skupino:

  • Izklopni ventil.
  • Drain petelin.
  • Izklopni ventil in povratni ventil.
  • Črpalka na bojlerju.
  • Ventil v krmi.
  • Varnostna skupina za ogrevanje vode.
  • Razširitveni rezervoar.

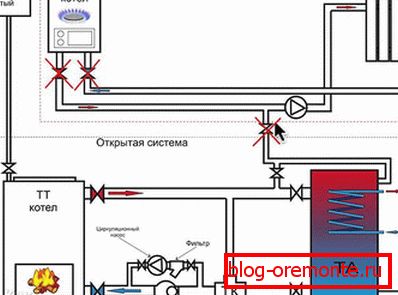

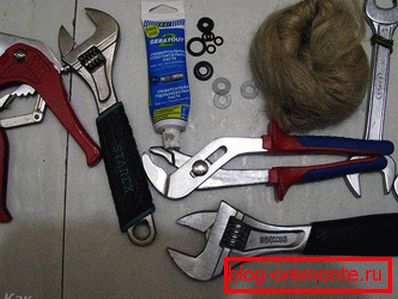

Napake med namestitvijo

Pri izvajanju montažnih del je pomembno, da se izognete morebitnim napakam. To lahko povzroči neprijetne posledice. Na primer, pomembno je, da ne le skrbimo za bližino grelnika vode na kotlu, ampak tudi za pravilno namestitev cevi na cevovod za enostavno namestitev. Druga pogosta napaka je nepravilna priključitev tlačne cevi in ​​dovoda hladilne tekočine. Hladna voda se vedno prenaša v spodnjo šobo in vročo vodo do zgornjega dela grelca vode. Obstaja tudi nevarnost nepravilne povezave črpalke. Pomembno je upoštevati parametre, ki jih je določil proizvajalec.

Torej, z vami smo preučili možne načine priključitve grelca na ogrevalni sistem. Upamo, da bodo ti podatki koristni za vas in vam pomagajo izpolniti to nalogo sami. Za pomoč pri zagotavljanju programov in videoposnetkov.

Video

Načelo delovanja indirektnega ogrevalnega kotla je prikazano v videu:
