Kako spajkati polipropilenske cevi

Cevi iz polipropilena se vse pogosteje uporabljajo pri vgradnji ogrevalnih sistemov in sistemov za oskrbo z vodo - ne glede na to, ali je v vaši hiši postavljen novi cevovod ali se popravlja star sistem za oskrbo s toploto (vodo). Za izvedbo visokokakovostne montaže cevi iz cevi propilena ni potrebno usposobiti vodovodarja. Toda iskanje ustreznega in zanesljivega načina spajkanja bo v tem primeru pomembno. Predlagamo, da razmislite o tem, kako spajkati polipropilenske cevi za ogrevanje z lastnimi rokami, ter vizualno videti video in fotografska navodila.

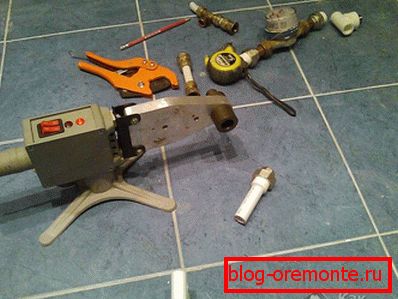

Orodja in napeljave

  • spajkalnik (aparati) za polipropilenske cevi. Najpomembnejše orodje, vendar ga ni potrebno kupiti za enkratno delo v stanovanju, lahko ga le najamete. Toda za lastnika države hiše, in tudi z dodatnimi ogrevani stavbami na mestu, mora biti takšna naprava nenehno.
  • Teflonske šobe za spajkalno železo. Njihov premer je do 40 mm. Izbira premera je odvisna od specifičnih konstrukcijskih značilnosti nameščenega vodovoda. S pomočjo šob se istočasno raztopijo zunanji in notranji deli delov, ki jih je treba povezati (čep, sklopka ali kot), ki se nato združita in kondenzirajo skupaj.
  • orodje za razmaščevanje cevi;
  • rezalnik za rezanje polietilenskih cevi;
  • vladar;
  • gon;
  • merjenje traku;
  • karadash (marker);
  • datoteka;
  • nož;
  • krpe.

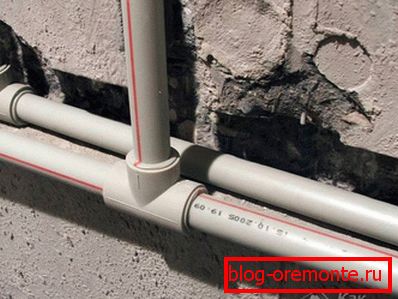

Vrste povezave

Glavne vrste priključkov cevi iz polipropilena:

  • rjuhe - za spajkalne cevi s premerom nad 63 mm.
  • zvonasto oblikovano (vtičnico) - za povezavo cevi s premerom manj kot 63 mm.

Plamensko trdo spajkanje se uporablja za vgradnjo vodovodnih cevi v zasebne domove ali kopalnice, ker ni potrebe po namestitvi cevi s premerom, večjim od 50 mm. Cevi iz polipropilena s premerom 40 (50) mm so primerne za cevovode. Za odcepne cevovode, na primer za povezavo pomivalnega korita z mešalnim ventilom, bi bila idealna cev premera od 16 do 32 mm.

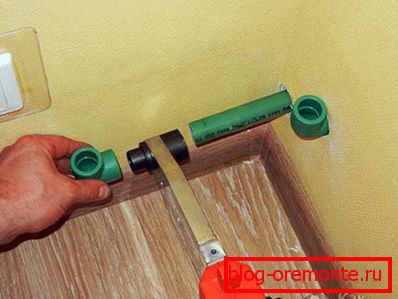

Metode povezovanja

  1. Bell spajkanje. Premer cevi? 40 mm se spajkata s pomočjo varilnega električnega aparata z ustreznimi šobami. Za spajkalne cevi? 40 mm zahteva posebno napravo z napravami za centriranje.
  2. Zaščitno varjenje. Ta vrsta spajkanja se uporablja v primerih, ko je treba povezati cevi s premerom? 50 mm in steno? 4 mm. Pri gradnji posameznih hišic se redko uporablja za varjenje.
  3. Spajkalna sedeža. Gre za vrsto varjenja. V tem primeru se poseben sedež s podnožjem pod kotom 90 ° spoji na cilindrično površino cevi. Po rahlem držanju zvarjenega sklopa v cevi skozi sedlo izvrtamo luknjo. Po tem se na sedlo spoji druga cev in kot rezultat boste imeli nekaj varjene povezane konstrukcije, ki spominja na črko "T".

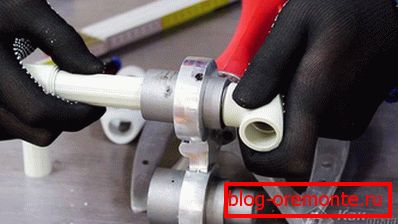

Spajkalna tehnologija

Pri spajkanju morajo biti vse vaše dejavnosti hitro, jasno in brez preveč hrupa. Če še nikoli ne spajate polipropilenskih cevi, vam svetujemo, da preizkusite več testnih povezav. Takoj, ko se prepričate v samostojno delovanje, lahko zanesete varilne cevi.

Pravila:

  1. Na samem začetku je vtična cev in nato cev v celoti vstavljena v šobo. Po teh ukrepih je potrebno zahtevati časovno zakasnitev.
  2. Prva povezava, ki jo potrebujete za preverjanje kakovosti varjenja. Če vidite, da je luknja blokirana z odloženo maso polipropilena, to pomeni, da se globina vstavljenega dela cevi zmanjša za nekaj milimetrov.
  3. Cevi z večjim premerom potrebujejo več časa za ogrevanje.
  4. Ne dovolite, da se cev in priključek pregreje.

Postopek spajkanja:

  • Od roba cevi propilena s svinčnikom (pero iz klobučevine) je treba označiti dolžino taljenega dela (točka, do katere bo cev vstavljena v šobo).
  • Če morate na drugem koncu cevi zvariti še eno dodatno opremo, ki bo spremenila smer sklepov (kota ali čepa), nato pa na cevi ponovno opozorite na mesto na pomožnem rebrastem nastavku. Če manjka, se oznake nanašajo na cev in vgradnjo. Te oznake bodo služile kot indikacije točne lokacije vgradnje, če so priključene - glede na vzdolžno os cevi in ​​glede na njegovo vrtenje do želene vrednosti (na primer tako, da so vtičnice obeh pritrdilnih elementov v isti ravnini ali pod kotom 90 °).
  • Potem se vtičnica vgradi v ogrevalno šobo, izvede cev in potrebna hitrost zaklopa. Oba dela sta gladko izvlečena, hitro povezana, skupaj z že označenimi oznakami, regulirani so koti. Vsi ti ukrepi so zelo pomembni za hitro in natančno izvajanje v času, ki ga določajo predpisi.

  • Povezani elementi morajo biti nastavljeni 25-30 sekund - po preteku tega časa bo varjena enota prevzela svoj končni položaj (polipropilen se strdi).

Brez vrtenja okoli osi priključenih elementov. Polipropilenski elementi morajo biti dovolj trdni, da preprečijo nenamerno premikanje cevi v priključku. Tudi majhno nerodno gibanje je lahko predpogoj za tok varjenih cevi. Zvarjeno montažo je potrebno vzdrževati v naravnih pogojih, dokler material ni popolnoma utrjen. Druga vrsta hlajenja, kot je voda ali led, je nesprejemljiva.

  • Če je pri vašem delu prišlo do okvare (npr. Ukrivljenosti), je okvarjeni fragment izrezan in na svojem mestu nameščeno novo vozlišče (dovoljena je uporaba spojne sklopke).

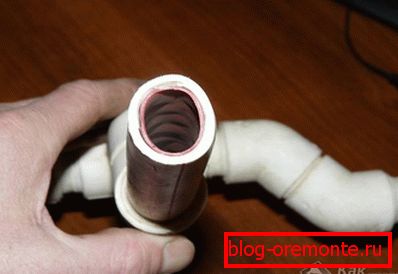

  • Prisotnost lepo stopljenega obroča okoli cevi in ​​konca vgradnje kaže, da je spajkanje pravilno izvedeno.
  • Na koncu spajkanja je treba šobe obrišiti s krpo v segretem stanju, medtem ko odstranjujejo kontaminacijo, spajanje in opekline.

Kot lahko vidite, v polipropilenu ni posebej zahtevnega varjenja. Samo malo vadite. Toda, da bi pridobili izkušnje in pridobili veščine, boste morali žrtvovati majhne koščke cevi in ​​vaš čas.

Video

Naslednji video vsebuje navodila za spajkanje plastičnih cevi za začetnike:

Tukaj je postopek spajkanja cevi s posebnim spajkalnikom:
