Kako upogniti cev brez cevi bender

Danes se cevi uporabljajo na številnih strokovnih področjih. Uporabljajo se v gradbeništvu, proizvodnji, inženiringu in celo v kmetijstvu. V procesu izvajanja različnih nalog pri ureditvi hiše in bližnjega območja tudi brez cevi ni mogoče. Za oblikovanje cevi bi morali biti upognjeni. Ampak kako to storiti? V članku boste izvedeli, kako zvijati cev brez cevnega benderja (na primer za krošnjo). Predlagamo, da se seznanite s preprostimi, a učinkoviti načini upogibanja oblikovanih cevi doma.

Metode

Upogibanje cevi se izvaja na različne načine. Nekateri moški, močni v svojih rokah, delajo tudi s cevmi majhnega premera z roko. Vendar pa je ta tehnika nezanesljiva - nevarnost preloma cevi je visoka. Glede na to je bolje uporabiti razpoložljive materiale ali posebno opremo za te namene, kar bo med drugim omogočilo upogibanje včasih.

Plane-vzporedna plošča

Če resnično potrebujete upogibanje cevi in ​​nakup posebne opreme v tej situaciji je neprofitna, potem lahko za to uporabite ukrivljeno ploščo s utor. Lahko upogne kovinske / kovinske plastične cevi s premerom 45 mm.

Za upogibanje cevi je treba vstaviti v poseben objemek na ploščici, nato pa ga pritrditi in nagniti vzdolž žlebiča. Ta tehnika je precej primitivna, toda, kot kaže praksa, je zelo učinkovita.

Na ravno vzporedni plošči se lahko upognejo le kratke cevi.

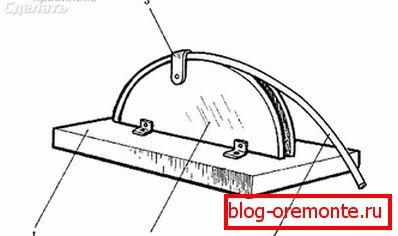

Na zgornjem diagramu je prikazana preprosta paralelna vzporedna plošča, kjer je na številki 1 označena tablica, pri številki 2 - na plošči 3 je objemka, 4 pa je cev, ki jo je treba upogniti. Takšno napravo je mogoče narediti sami.

Jeklena pomlad

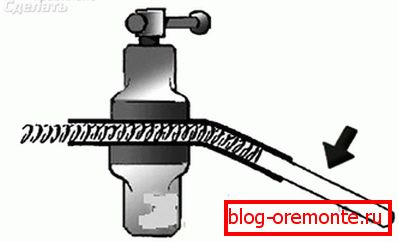

Cevi iz mehkih barvnih kovin so tankoslojne, zato je to precej tempran material. To pojasnjuje dejstvo, da upogibne cevi iz njega pogosto povzročijo poškodbe. Da bi se izognili tej težavi, pri upogibanju cevi iz neželeznih kovin uporabljamo jekleno vzmet, ki ima povprečno togost.

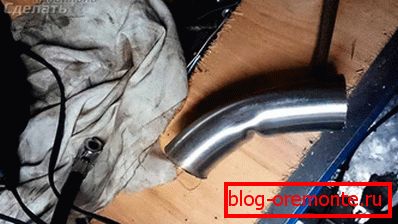

Premer takšne vzmeti mora biti nekoliko manjši od notranjega premera cevi. To je posledica dejstva, da bo morala vstopiti v cev do kraja krivine. Po tem se cev lahko zvije, npr. Na koleno ali ga predhodno pritrdi v napeljavi. Jeklena vzmet drži stene cevi iz neželeznih kovin, kar jim preprečuje izravnavo.

Preden vstavite vzmet znotraj cevi, morate varno pritrditi dolg močan žico. Zaradi tega lahko izvlečete vzmet iz cevi po zaključenem upogibanju.

Eden od priljubljenih metod je izdelovanje upogibne naprave. Za to, na dolgi cevi manjšega premera, morate variti majhen kos cevi večjega premera. Tako je upognjena cev postavljena na napravo in njena tvorba poteka pod pravim kotom.

Profilna cev

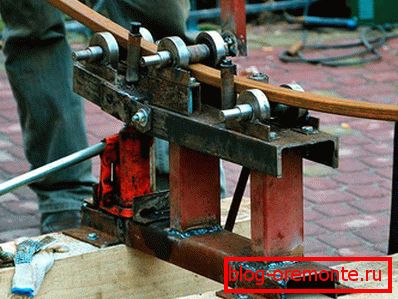

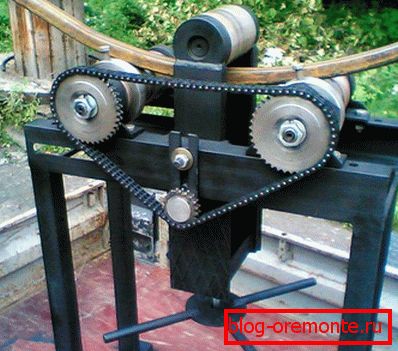

Pred nadaljevanjem upogibanja profilne cevi bi bilo lepo seznaniti se z njegovimi značilnostmi, od koder lahko izberete način upogibanja.

О характеристиках профильных труб, а также методах ее сгибания, вы можете узнать из статьи «Metode гнутья профильной трубы».

Mlin in varjenje

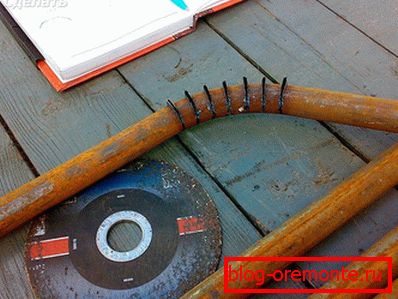

Eden od načinov upogibanja cevi vključuje uporabo varilcev in brusilk. Upogibanje cevi v tem primeru poteka v naslednjem zaporedju:

  • Prvi korak je izračunati polmer cevi.
  • Po dolžini ukrivljenega dela se izvedejo enakomerni prečni rezi.
  • Nato se lahko cev brez upogiba.
  • Propanske sedeže je treba variti.
  • Potem je treba mesto gube obdelati z mletjem zvarov.

Ta metoda vam omogoča upogibanje cevi pod pravim kotom.

Če vam je ta članek pomagal, nam pišite na komentarje članka. Vsa vprašanja, ki jih lahko vprašate strokovnjaka naše spletne strani.

Video

Predvideni video prikazuje, kako upogniti cev:
