Kakšna je naklon kanalizacijske cevi

Pri načrtovanju in naknadni vgradnji kanalizacijskega sistema morate vedeti o pravilnem nagibu kanalizacijske cevi. Sistem je samotapajoč, odvodi se gibljejo skozi cevi pod vplivom gravitacije. Če ne izberete naklona cevi, lahko pride do nepravilnega delovanja kanalizacijskega sistema. Kakšen bi moral biti naklon kanalizacijske cevi in ​​kako jo pravilno izbrati - o tem se boste naučili z branjem članka.

Mnogi Rusi ne morejo privoščiti tlaka v zasebni gradnji. Pri pripravi sistema za odvodnjavanje s prostim pretokom je najpomembnejše pravilno izračunati kot, na katerega je treba vgraditi kanalizacijske cevi. Napake so napačne zaradi odpovedi sistema in celo nemožnosti njegove uporabe.

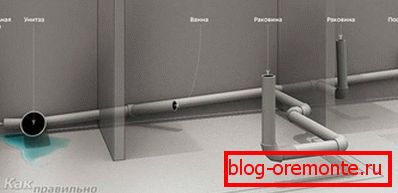

Kako kanalizacijski sistem

Mreža cevi, ki preusmeri odplake iz sanitarnih naprav v čistilno napravo, tvori kanalizacijski sistem. Za razliko od merjenja različnih kotov v stopinjah, je naklon kanalizacijske cevi določen v cm na meter cevi.

Voda ne teče navzgor po hribu, zato je cevovod nameščen pod pobočjem, odtoki pa se gibljejo skozi cevi. Zdi se, da se sam zaključi: večje pristranskosti, boljše je, vendar to ni tako. Odtoki iz kanalizacije imajo različne vključitve: smeti, masti, kosi hrane. Če se vse to poravna v cevi, bo sčasoma prehod popolnoma zamašen in voda ne bo mogla iti v čistilno napravo. Sistem bo deloval v redu, če izberete optimalno hitrost pretoka kanalizacije skozi kanalizacijske cevi, ki ga ureja kot cevi. Hitrost 1 m / s je optimalna za fluid v prostem kanalizacijskem sistemu. Pri tej hitrosti bo voda spraznila vse odplake v septičnem rezervoarju. Odpadna voda se bo samočistila in lahko pride do blokad samo v izrednih primerih. Ne boste se morali nenehno boriti z njimi.

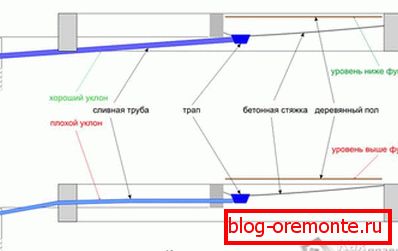

Nagib cevi je nezadosten, kaj se zgodi v tem primeru? Voda ne bo mogla izplakniti vseh trdnih snovi, v kanalizacijski cevi se bo oborila in oblikovala blokado.

Nagib prostega kanalizacijskega sistema je velik, vendar se lahko pojavijo različni problemi:

  • hitrost vode bo odlična, pravkar nima časa, da si opere suhe in nečiste;
  • velik nagib cevi lahko povzroči motnje vodnih vrat med izpustom, kar bo privedlo do videza posebnega vonja v kanalizacijo v prostor.

Izračun naklona

Nagib kanalizacije je določen v centimetrih. Za boljše razumevanje označevanja naklona cevi upoštevajte preprost primer. Nagib cevi je 0,04 cm. To pomeni, da je višina drsnika 4 cm na meter kanalizacijske cevi. Dolžina cevovoda je 4 m, kar pomeni, da je njegova spodnja točka 16 cm pod zgornjo (4x4 = 16).

Za določitev optimalnega naklona cevovoda v prostoru bomo izračunali stopnjo polnjenja cevi. Ne pojdite v matematične izračune. Kapaciteta polnjenja gladkih plastičnih cevi je 0,5, za cevi z grobo neenakomerno površino pa 0,6.

Ti indikatorji za polnjenje cevi omogočajo, da tekočina prehaja skozi kanalizacijske cevi z optimalno hitrostjo.

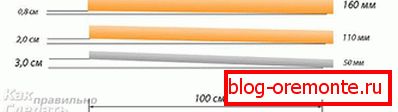

Vrednosti rampe

Nagib cevovoda je odvisen od premera cevi. Obstajajo norme strmine cevi:

  • cevni profil 50 mm, naklon nagiba 0,03;
  • cevni odsek 85-100 mm, kot naklona 0.02.

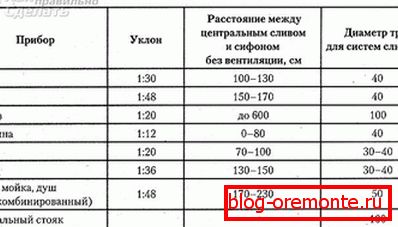

Standardi se zavirajo za sanitarne naprave

  • umivalnik, odstranitev cevi je premer, ki je enak 40-50 mm s kotom nagiba 0, 025-0.035;
  • WC školjka, cev s prečnim prerezom 100 mm se uporablja za odstranitev, nagib 0, 012-0.02.

Pri nameščanju kanalizacijskih kanalizacij je pomembna vloga izbire naklona cevi zunaj stavbe. Običajno imajo te cevi večji premer kot cevi kanalizacije. Pri nameščanju cevi s prečnim prerezom 150 mm opazujte naklon naklona 0,008, v izjemnih primerih 0,007. Če uporabljate cev s presekom 200 mm za zunanjo vgradnjo odplak, bo njihov optimalni naklon 0,007 in najmanjša 0,005.

Največji dovoljeni kot naklona zunanjih kanalizacijskih cevi je 0, 15. To pomeni, da kanalizacija ne bo mogla učinkovito delovati, če naklon zunanjih cevi presega 15 cm na meter dolžine.

Izberite pravi naklon - zagotovilo za učinkovito delovanje odvodnega kanalizacijskega sistema. V primeru kršitve normativov za izračun in namestitev je visoko kakovostno delovanje sistema nemogoče, neprestano pa blokade.

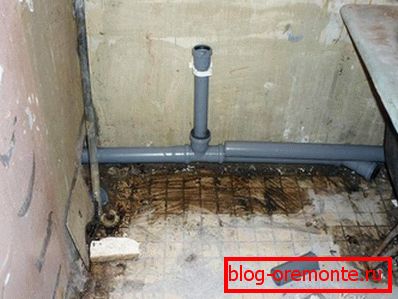

Pri nameščanju kanalizacije sami upoštevajte vsa pravila in predpise, če ste zaposlili delavce, nato pa se prepričajte, da jih strogo sledijo, potem boste v svoji hiši imeli popolnoma delujoč kanalizacijski sistem.

Video

Skratka, v informativne namene nudimo ogled videoposnetka o pravilih za postavitev kanalizacijskih cevi:
