Montaža enocevnega ogrevalnega sistema s cevmi iz

Ko zgradijo hišo, se veliko ljudi sprašuje, kako se v njej segreva. Takoj je treba opozoriti, da je ta pristop v osnovi napačen, saj ga je bilo treba skrbeti v fazi načrtovanja. To je zato, ker če želite namestiti en ogrevalni sistem s cevmi iz polipropilena, to ne bo tako enostavno, zato boste morda morali uničiti, kar je že bilo storjeno. To ne zadeva le lukenj v stenah, temveč tudi britje tla, saj je želja, da ohišje ne le toplo, ampak tudi lepo, tako da položi cevi tako, da ne pokvari načrta ogrevane sobe, je razumljivo.

Naprava in značilnosti enocevnega sistema

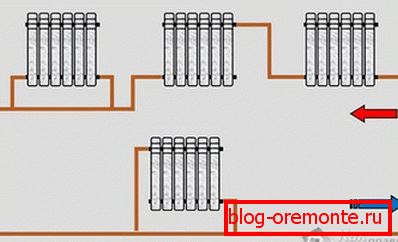

Posebnost enocevnega ogrevalnega sistema je, da cev poteka od kotla, drugi konec pa se spet dotakne kotla. Brez prekinitve glavne linije so radiatorji povezani z njim.

Takšni sistemi ogrevanja so lahko:

  • horizontalni (pretok);
  • z zgornjo napeljavo (navpično).

Oba sistema sta lahko zaprta in odprta.

Klasična (najpogosteje uporabljena) je horizontalna cevna napeljava. Za naknadno vgradnjo lahko kupite:

  1. regulator radiatorja;
  2. krogelni ventili;

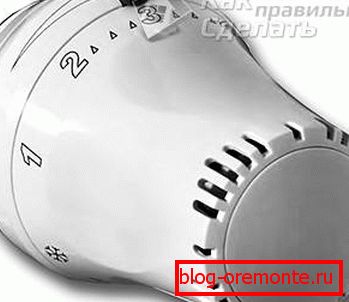

  3. termostatski ventil itd.

Kot je omenjeno na začetku članka, je ena od prednosti enocevnega sistema zmožnost skrivanja komunikacije v tleh. To je pomemben dejavnik, kajti danes danes obstaja malo ljudi, ki pri zavesah skrivajo grelne radiatorje, kar pa ni praktično, ker je motena kroženje zraka okoli baterij, zaradi česar je treba dvigniti temperaturo na kotlu, kar vodi k nepotrebni porabi goriva.

Če v sestavljenem sistemu ni nobenega nasprotnega naklona ali razlik v višini, potem lahko deluje brez črpalke.

Koristi

  1. Vgradnja enocevnega sistema se izvaja z manjšim številom cevi (30-40%).
  2. Enostavna postavitev, katere namestitev lahko opravlja ne-specialist.
  3. V primerjavi s dvocevnim ogrevalnim sistemom je enocevna instalacija hitrejša.
  4. Sistem je mogoče namestiti tako v eno-zgodbo in hišo z več nadstropji.
  5. Pri nameščanju cevi ni nobenih težav pri prehajanju vrat.

Slabosti

Po pogovorih o prednostih, morate omeniti pomanjkljivosti.

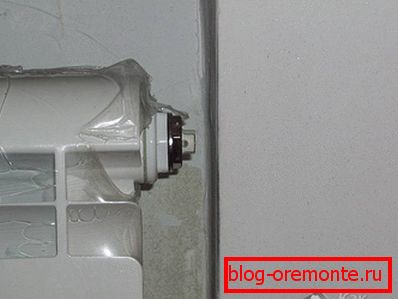

  1. Vsaka baterija mora imeti ventil Mayevsky ali avtomatski sistem za krvavenje iz zraka.
  2. Neenakomerna porazdelitev hladilne tekočine - vsakemu naslednjemu akumulatorju dobimo bolj ohlajeno vodo, zato bo učinkovitost zadnjega hladilnika nizka. Položaj je mogoče izboljšati z namestitvijo obtočne črpalke v sistem.

Načrtovanje

Vsaka oseba ne more uporabljati računalniških programov za modeliranje v 3D projekciji svoje hiše, kar bi bilo nedvomno zelo priročno. Glede na ta odtenek bomo preučili, kako načrt narediti ročno, tako da vse napišete na listu papirja.

Pri pripravi sheme je treba upoštevati posebnost vgradnje sistema cevi iz polipropilena - v njem je nemogoče narediti gladke zavoje.

  • Pri izdelavi risbe je treba upoštevati, da je treba črto položiti z rahlim naklonom - vsaj 0,5 cm na 1 meter cevi, sicer ne bo delovalo brez črpalke.
  • Določimo mesto vgradnje kotla.
  • Če iz podlage v nobenem primeru ne morete prikriti cevi v tleh, je potrebno izvesti zunanjo namestitev ali delno skriti cevi v tleh - v kraju največjega propada.
  • Na diagramu označujemo mesta namestitve baterij, pri čemer ugotavljamo, kakšno moč bi morali biti.

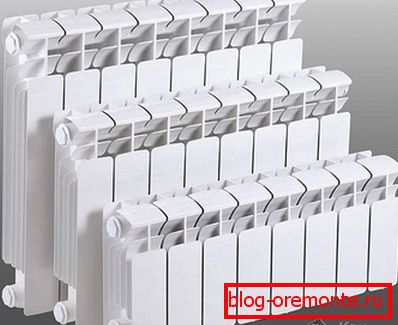

Določitev, koliko odsekov bo potrebno za sobo, morate upoštevati, da se vsaka nadaljnja baterija segreva manj dobro, zato morate povečati število oddelkov sestavljivih baterij (ali območja, če so radiatorji jekla).

  • Če so nameščeni pipi, termostat itd., Je to treba upoštevati tudi v diagramu.
  • Če imate celotno sliko, lahko izračunate, koliko cevovodov in elementov, ki so načrtovani za naknadno vgradnjo, potrebujejo.

Namestitev

Za namestitev ogrevalnega sistema, upoštevanega v izdelku, ni potrebno toliko orodja. To je:

  • spajkalnik za montažo plastičnih cevi;
  • škarje za rezanje plastičnih cevi;
  • brivnik (če so cevi z zunanjo ojačitvijo kupljene).

Vsi polimeri so primerni samo za oskrbo z vodo. Morate kupiti ojačane cevi, katere lastnosti omogočajo, da se uporabljajo za ogrevanje. Najboljše je, če se kot ojačitvena plast uporablja bazaltna vlakna ali aluminijasta folija - v tem primeru se koeficient raztezanja cevi zmanjša trikrat, v nasprotju s produkti iz steklenih vlaken.

Prvi korak je označevanje na stenah za vsako baterijo. V vsakem oknu morajo biti nameščeni - to bo preprečilo prehajanje hladnega zraka na tla. Da bi akumulator v celoti izpolnil svojo vlogo, mora biti njegova dolžina najmanj 70% širine odprtine okna. Pomembno je tudi ohranjati razdaljo:

  • Od okenske police - 10-12 cm.
  • Od stene - 3-5 cm.
  • Od tal - 8-12 cm.

Pri nakupu baterij je treba upoštevati te zahteve.

Kako ugotoviti, koliko baterijskih odsekov, ki jih potrebujete za namestitev v eni sobi, najdete v članku o bimetalnih radiatorjih.

Z uporabo vodoravnih oznak je treba označiti kraje, kjer bodo pritrjeni pritrdilni elementi s tako razdaljo, da se nameščeni pritrdilni elementi nahajajo med deli vgrajene baterije.

  • Perforator v steni so izvrtane luknje, v katere namestimo pritrdilne elemente.
  • Zdaj morate pripraviti baterijo. Če so tovarniško prekriti s filmom, ga še ni treba odstraniti.
  • V skladu z načrtom namestimo ventile za odzračevanje zraka, termostate in kroglične ventile.

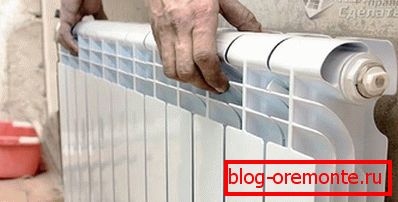

  • Baterije obesite na svoje mesto in uporabimo nivo zgradbe, da preverimo njihovo vodoravno lego.
  • Nato so cevi spajkane. Pomembno je, da ne pozabimo, da je potrebno opazovati naklon glavne avtoceste.
  • Bolje je, da namestite obvod s črpalko na povratni cevi pred kotlom.
  • Nujno je namestiti ekspanzijski rezervoar in enoto z elementi varnostne skupine.
  • Enocevni ogrevalni sistem ni potreben za polnjenje z vodo iz najnižje točke, saj bo vse enako, vsak hladilnik ima zračni ventil. Če je nameščen avtomatski sistem za odzračevanje zraka, se bodo spopadli s to nalogo.

Še vedno je treba zagnati kotel in preveriti učinkovitost enocevnega sistema, sestavljenega ročno.

Video

Oglejte si, kako narediti enocevni ogrevalni sistem:
