Namestitev cevi iz polipropilena naredite sami

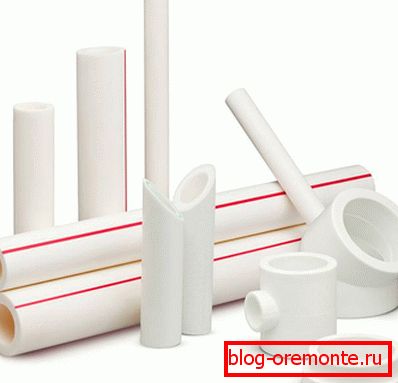

Največje potrebe po postavitvi vodovodnih ali ogrevalnih sistemov so cevi iz polipropilena. Material, uporabljen pri izdelavi cevi, podaljša njihovo življenjsko dobo do 50 let. Polipropilenska cev ne rjavi, zato ne potrebuje barvanja in varjenje ni potrebno pri namestitvi cevovoda. V tem članku bomo govorili o namestitvi cevi iz polipropilena z lastnimi rokami, korak za korakom in prikazali fotografije in video materiale.

Namestitvene ugodnosti

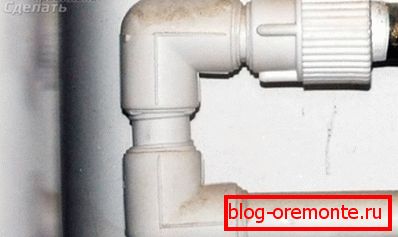

Za izvedbo namestitve cevovoda ne potrebujemo varjenja. Vse povezave so izdelane s spajkanjem. Cev je spojena v priključku, nato pa spajkana s posebno spojko. Prednost te spajke je, da je v uri po spajkanju celotnega sistema cevovod pripravljen za uporabo.

Priprava orodja

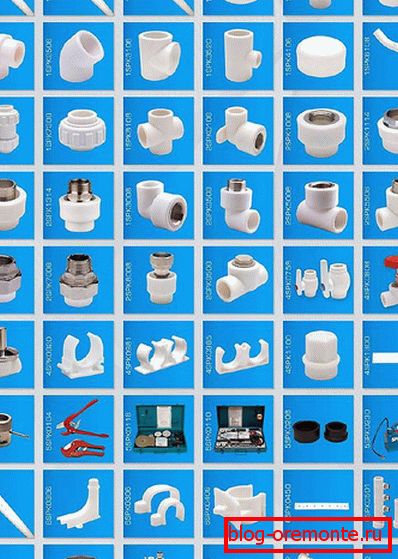

Poleg tega, da imajo vse potrebne dele in materiale, za namestitev cevovoda je potrebno pripraviti celotno orodje.

  1. Najpomembnejše orodje za delo je spajkalnik, s katerim se bodo spajkalne spojke izvajale. Nakup tega orodja ni vreden varčevanja. To lahko vpliva na kakovost spajkanja in hitrost dela, pri tem pa lahko privarčevalnik samodejno preneha delovati. Visokokakovostno spajkalno litje z dolgim ​​delom ne škoduje teflonskemu sloju premaznih šob.
  2. Potrebovali boste cevi za spajkanje. V bistvu so opremljeni s spajkalnikom.
  3. Glavni del dela se bo izvajal v mirujočem položaju, zato je za spajkalnik potreben stojalo.

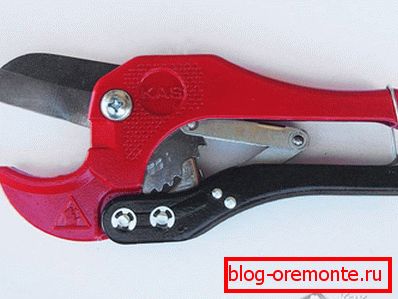

  4. Če želite odrezati želeni del cevi, boste potrebovali posebne klešče, lahko uporabite rezalnik cevi.

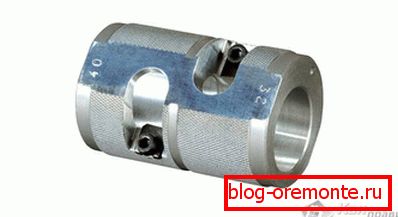

  5. Odstranitev aluminijaste plasti iz cevi se opravi z brivnikom.
  6. Za spajkanje cevi prosto vstopite v vgradnjo, boste morali posnemati robove cevi z uporabo fazorja.

Pred nakupom strojne opreme kupite vsa potrebna orodja.

Kaj lahko shranite

Polipropilenska cev spajkanja z improviziranimi sredstvi ne bo delovala. Toda še vedno je mogoče shraniti nekaj orodij. Če boste morali opraviti majhno količino dela, lahko s seznama nakupov prečkate klešče ali rezkarje cevi. Rezanje cevi lahko izvede brusilnik. Brivnik se uporablja le, če je plast aluminija. Če ta plast manjka, potem orodja ne morete kupiti.

Delovni načrt

Po odločitvi o neodvisni namestitvi cevovoda je treba izdelati načrt dela, ki ga je treba izvesti. Izračunati je treba vse, tako da spajkanje spojk v večini primerov poteka ne na teži, temveč v mirovanju. Ob koncu dela je vse, kar ostaja, povezati celoten sistem in spajati zadnje priključne točke.

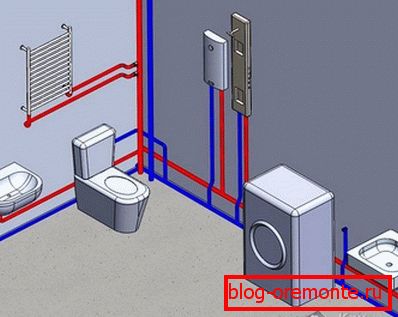

Pred začetkom dela je treba izdelati temeljito načrtovano cevovodno shemo. To bo v veliki meri olajšalo delovne pogoje in vam ni treba kupovati dodatnih materialov. Pravilno izvedeni izračun vam omogoča, da na mizi opravite vsa neprijetna spajkalna mesta.

Funkcije spajkalne cevi

Za izvedbo trdne spajke se zunanji rob cevi in ​​notranja stran sklopke segrejeta. Samo tisti del cevi, ki v celoti vstopi v sklopko, se segreje. Po povezovanju ogrevanih območij pride do spajkanja polipropilena.

Na začetku spajkanja je potrebno za pripravo materiala samega. Potrebna dolžina cevi se izmeri in odreza. Na robu rezalne cevi, od zunaj, odstranimo robove s globino 3 mm in naklonom najmanj 15 stopinj. Robovi spajkanih materialov očistijo iz umazanije in razmastijo s posebno raztopino. In samo zdaj lahko spajate izdelek.

Cev za spajkanje

  • Pred pričetkom spajkanja je spajkalnik nameščen s stojalom na mizi in je priključen na električno omrežje. Spajkanje se pojavi pri 260 ° C. Zato, če ima spajkalnik temperaturni regulator, ga je treba nastaviti na to vrednost. Za vaše informacije: pri drugih temperaturah se spajkanje izdelkov ne izvaja. Zato ne bi smeli preplačati nakupa spajkalnika s temperaturnim krmilnikom.

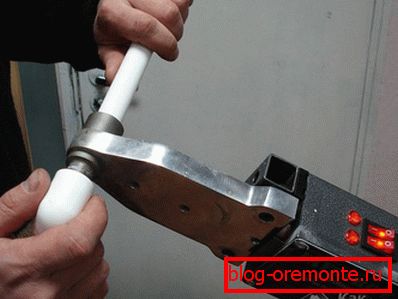

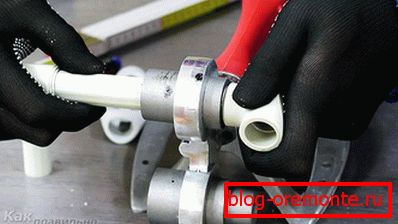

  • Ko se spajkalnik popolnoma segreje, lahko začnete postopek varjenja delov. Priključek se mora segreti hkrati s cevjo, tako da se pritrdi na eno stran posebnega zatiča; Cev, ki je vstavljena v rokav, je nameščena na drugi strani grelca. Po popolnem ogrevanju se deli hitro odstranijo iz spajkalnika in priključijo.
  • Pri spajkanju je potrebno upoštevati čas segrevanja delov, sicer se bo del hitro deformiral in postal neprimeren za priključitev. Nezadostno segreti del ne bo mogel zanesljivo spajkati, zaradi česar pride do puščanja na stičišču.

Za določitev časa ogrevanja je bila razvita miza, ki jo strokovnjaki uporabljajo pri namestitvi cevi iz polipropilena.

Premer cevi, mm

Širina varilnega pasu, mm

Čas ogrevanja, s

Čas povezave, str

Čas hlajenja, min

20

14

6

4

2

25

16

7

4

2

32

18

8

6

4

40

20

12

6

4

50

23

18

6

4

63

26

24

8

6

75

28

30

10

8

90

30

40

11

8

110

33

50

12

8

  • Cev se z majhnim naporom vstavi v rokav, kot tudi vgradnjo na jedro grelca. To je posledica zasnove konusne šobe, ki je izdelana pod kotom 5 stopinj. Samo sredina vgradnje sovpada s premerom cevi.

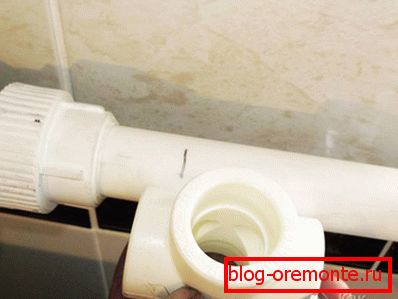

  • Pred segrevanjem cevi je potrebno izmeriti globino roba tulca. Izmerjena razdalja mora biti označena na robu vstavljene cevi. To je potrebno, da ne izvajamo prevelikega pritiska na cev. V nasprotnem primeru lahko mehki rob cevi nastane v obliki zgoščevanja, kar vodi do zmanjšanja preseka cevi. Z izkušnjami se bo tak poudarek začutil samodejno.
  • Po segrevanju se povezava cevi s sklopko izvede hitro. Cev se vstavi v sklopko strogo naravnost, brez vrtenja. Za spremembo povezave bo le nekaj sekund. Po hlajenju se bodo držali skupaj, sila, ki se uporablja za popravilo spoja, lahko pokvari kakovost spajkanja.

Namestitev sistema

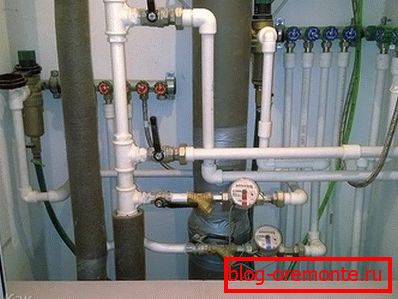

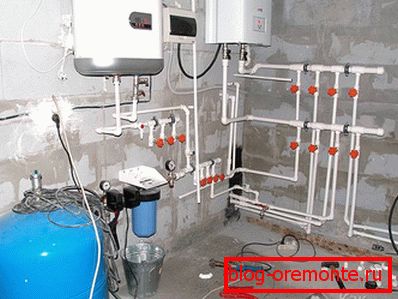

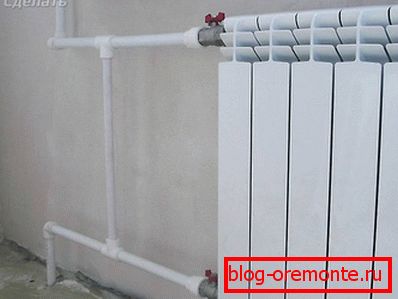

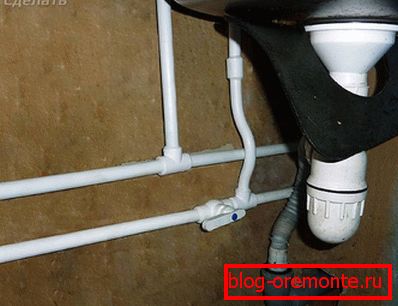

Namestitev cevnega sistema okoli hiše se začne po pred spajkanju vseh njegovih delov. Zaradi lažje namestitve je zaželeno, da v stacionarnem položaju izvajamo čim več spajkanja vijakov in fitingov. Pri spajkanju na teži morajo biti prehodi v stenah in točkah priključnih vodovodnih napeljav. Na steni so označene pritrdilne točke cevovoda in na oznaki se vrtajo luknje. Z uporabo moznikov se na steno pritrdijo spone in v njih se vstavijo cevi.

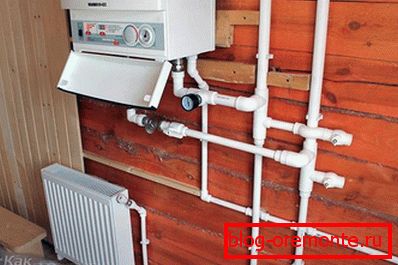

Pri vgradnji ogrevanja v hišo upoštevajte, da polipropilenske cevi ni mogoče pritrditi na ogrevalni kotel. Kotel je povezan s prehodnim priključkom, priključenim na kovinsko cev. Dolžina prehodne cevi mora biti najmanj 50 cm in mora biti priključena neposredno na grelec.

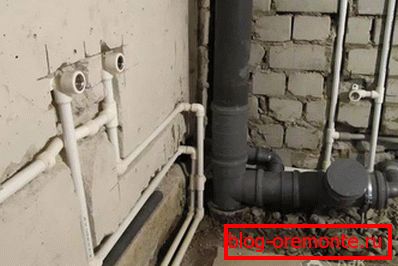

Za razliko od navojnih priključkov spajkanje ni predmet vzdrževanja. Zato je cevovod mogoče skriti v steni, da ne moti lepote notranjosti hiše. Vendar je treba takšno vgradnjo opraviti po temeljitem preskušanju cevovoda z vodo pod tlakom.

V tem članku smo pregledali glavna vprašanja, povezana z izvajanjem glej, nič ni zapleteno in strašno glede tega. Izvedite namestitev cevi iz polipropilena, najprej zase, in potem, ko ste pridobili spretnost, lahko to delo obravnavate kot vir dodatnega dohodka.

Video

Ta video prikazuje tehnologijo spajkanja polipropilenskih cevi:
