Namestitev drsnih vrat na sami način

Vrata, ki se lahko odprejo, lahko danes imenujemo najbolj priljubljena vrsta vrat. Pred tem ni mogel pridobiti take zasnove zaradi visokih stroškov opreme in drugih elementov takšnih vrat. Danes je njihova cena veliko bolj dostopna. Prednosti takšnih vrat - praktičnost in trajnost. Ker pa gre za zapleteno tehnično zasnovo, je bolje zagotoviti namestitev vrat strokovnjakom. Če ste prepričani v svoje sposobnosti, imate nekaj gradbenih spretnosti in orodij, potem namestite drsna vrata z lastnimi rokami, ne bodo preobremenjene s številnimi težavami. Poleg tega lahko prihranite tudi na najem strokovnjakov. Glavna stvar, ki jo potrebujete, je upoštevati tehnične zahteve, izbiro komponent, skladnost z regulatornimi obremenitvami in upoštevanje navodil. Poglejmo si podrobneje o postopku namestitve.

Elementi in sestavni deli vrat

Dejstvo je, da imate vse, kar potrebujete za delo, vam bo enostavno namestiti vrata. Še posebej globoko znanje v gradbeništvu ne potrebujete dovolj osnovnega znanja, gradiva in upoštevajte priporočila strokovnjakov.

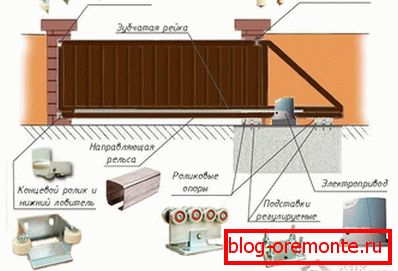

Za delo boste potrebovali zaloge, ampak glavni in pomemben del elementov - dodatki, ki so odgovorni za gibanje vrat. Sestavljajo ga:

  • valjar ali prevoz (2 kosov);
  • spodnji in zgornji lovilec;
  • vodilo v obliki črke U;
  • regalni zobnik;
  • snemljiv končni valj;
  • zgornji držalni del z valji;
  • plošča za pritrditev valjčnih vozičkov.

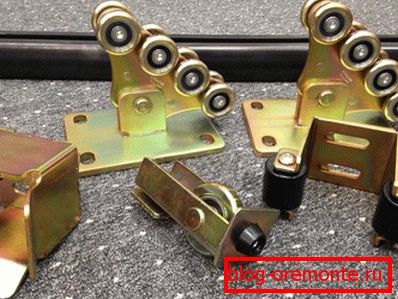

Pri izbiri kakovostnih pripomočkov bodite pozorni na dokazane proizvajalce glede na ceno in kakovost izdelkov. Prav tako lahko zaprosite za pomoč strokovnjakov, ki vam bodo pomagali izbrati najboljšo možnost.

Lažje je kupiti že pripravljen komplet vrat z vsemi potrebnimi elementi, ki jih morate samo sestaviti in namestiti na svoje mesto. Ima posebna navodila za namestitev, zahvaljujoč katerih lahko enostavno opravite vse potrebno delo.

Delovni načrt

Nato se lahko naučite vseh odtenkov vgradnje drsnih vrat. Prvi korak je določiti obseg dela, vključno z:

  1. Rov in gradnja temeljev. Drsna vrata so precej težka, zato je za gladko in pravilno delovanje potreben temelj.
  2. Ožičenje, če želite, da se vrata odpirajo neodvisno od pogona, ali če nameravate namestiti video kamero na njih.
  3. Vgradnja valjčnih elementov.
  4. Namestitev vrat na valjnem mehanizmu. Na tej stopnji morate obesiti vrata brez prilagajanja.
  5. Pritrditev strojne opreme, ki ujame vrata.
  6. Končna nastavitev vrat.
  7. Povezava avtomatizacije, če je zagotovljena.

Če želite, da so vrata odprta za dolgo in brez prekinitev, se morate strogo držati načrta in natančno slediti navodilom po vsakem koraku.

Potopitev in priprava temeljev

Prva stvar, ki jo potrebujete za pripravljalno delo za osnovo naprave. Začnite z načrtovanjem jarek. Če želite to narediti, upoštevajte te nasvete:

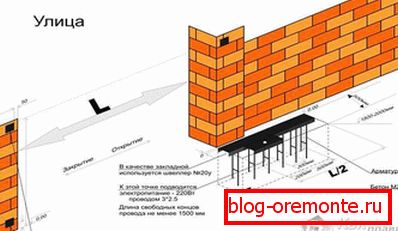

  1. Od meje prehodov se odmaknite na razdalji, ki je pol širine celotnega prehoda. Na primer, širina vašega prehoda je 4 m, nato pa je dolžina temeljev 2 m od meje.
  2. Širina jarkov je odvisna od širine konstrukcije samih vrat. Na primer, širina vrat je 20 cm, potem morate kopati jarko 10-15 cm več v dveh smereh, to je 40-50 cm.
  3. Globina je predmet polemike za strokovnjake. Nekateri pravijo, da je pomembno poglobiti jarko pod stopnjo zamrznitve, druge - da ta dejavnik sploh ne vpliva na prihodnje temelje. Glede na prvo, mora temeljiti globoko v 1-1,5 m, glede na drugo, bo 0,5-0,7 m dovolj. Kakšno globino boste izbrali, še posebej vašo odločitev. Priporočamo, da to ne presega 1 m.

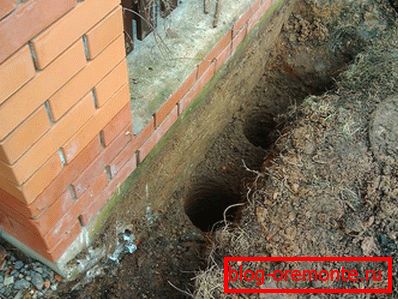

Ko ste se odločili za velikost, kopite jarku na pravem mestu z lopato. Morali bi biti enaki kot na sliki spodaj.

Pripravite hipoteko

Da bi postavili hipoteko, boste potrebovali:

  • širina kanala 18-20 cm (lahko jo zamenjamo z vogalom istih dimenzij);
  • okovje O 12-15 mm;
  • varilni stroj.

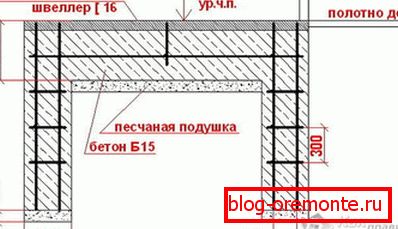

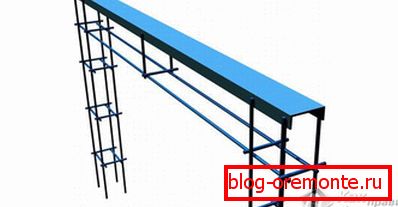

Element polaganja je gradnja iz kanala in fitingov, ki se v prihodnosti določijo v jareku in bodo betonirani. Vzemite kovinski kanal in ga odrežite do dolžine celotnega jarka. Če je to 2 m, potem mora biti kanal dolg 2 m, nato pa ga zavariti, da se tvori kovinski okvir. Dolžina palic armature mora biti večja od globine jarka za 5-10 cm, tako da se lahko utopijo v tleh. Kako natančno zavarite ojačitev, je odvisno od vas, tukaj ni nobenih omejitev, lahko ga kuhamo po stopnicah 15 cm. Glavna stvar je, da je okvir močan in ima navpično podlago, ki jo povezujejo skakalci.

Namesto pribora lahko vzamete drugo vrsto kovinskih izdelkov, na primer vogale.

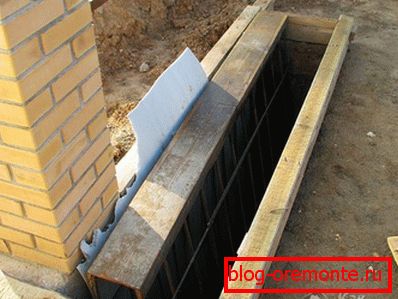

Ko je okvir pripravljen, ga lahko namestite v jarku. Toda pred tem je treba dno jarkov napolniti s peskom ali drobnim gramozom in ga utripati z izdelavo temelj blazine 5 cm visoka. Ojačitev potegnite tako, da je površina kanala poravnana s površino ceste. S pomočjo gradbene ravni nastavite okvir popolnoma gladko. Če je na obeh straneh močna pristranskost, odstranite okvir in postavite pesek na tem mestu. Če bo hipoteka postala neenakomerno, bo to preprečilo pravilno premikanje vrat.

Temelj mora biti na cesti. Oddaljenost od tal ne sme biti večja od 5 cm, tako da pozimi nimate težav z uporabo.

Električna napeljava

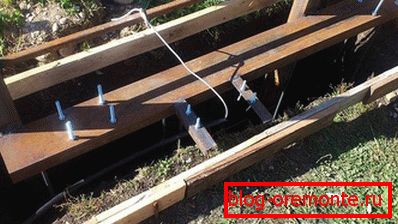

Če bodo vaša vrata opremljena z avtomatskim sistemom odpiranja in zapiranja vrat, ali jih morate namestiti. video nadzor, morate poskrbeti za polaganje električnih kablov. Izvesti jih je treba takoj, preden vlije temelj. Kabel je nameščen v posebno valovito cev in položen v osnovno strukturo. Vnaprej se morate odločiti o kraju namestitve pogona in tam voditi žice. Proste konce žic je potrebno izvesti nad nivojem kleti 1-1,5 m. Da bi naredili vse, si oglejte diagrame in risbe električnih napeljav za drsna vrata.

Lestvica fundacije

Takoj, ko ste postavili napeljavo, lahko hipotekarni element vlijete betonsko mešanico. Za to potrebujete cement марки М400, песок и щебень. Пропорции следующие: на 1 кг cementа нужно 3 кг песка и 4–5 кг щебня. Вода должна составлять половину веса всех компонентов. Получается:

1+3+4=8

8/2=4

Итого получается 4 л воды на 1 кг cementа, 3 кг песка и 4 кг щебня. Замесите необходимое количество раствора и залейте траншею. Важно, чтобы поверхность швеллера не была забетонирована полностью, бетон должен быть на его уровне. Теперь фундамент нужно оставить до высыхания. На это уйдет 3–5 дней, за которые он окрепнет и будет достаточно надежным для дальнейших работ.

Sestava vratnega krila

Če želite narediti okvir za vrata, morate imeti znanje za delo varilni strojsaj je treba vse elemente variti. Če nimate izkušenj z varjenjem, lahko zaprosite za pomoč od svojih prijateljev ali v posebni delavnici, kjer vam po risbah naredite okvir vrat.

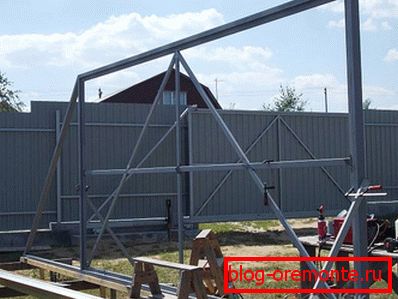

Za izdelavo okvirja vrat morate kupiti profilne cevi. Njihova velikost bo ustrezala želeni velikosti vrat. Obstaja veliko različnih oblik, ki jih lahko naredite. Glavna stvar je, da izberete pravo za vas, izrežete cevi potrebne velikosti in opravite varilna dela. Strokovnjakom se priporoča, da kuhajo okvir tako, da so horizontalne prečke na vrhu navpičnih cevi. Zaradi tega boste preprečili korozijo, morate le blokirati vodoravne cevi. Ko je konstrukcija pripravljena, je treba spoji očistiti, okvir pa prekriti z zaščitno barvo.

Če so vaša vrata večja od 1,5 m, da bi okrepili strukturo in preprečili tepsanje, morate ukriviti križne kose v korakih po 50 cm.

Na isti stopnji je potrebno vodilo v obliki črke U zavariti do spodnje cevi, zaradi česar bodo vrata premaknjena. Po tem je ogrodje oplaščeno s profilnim listom.

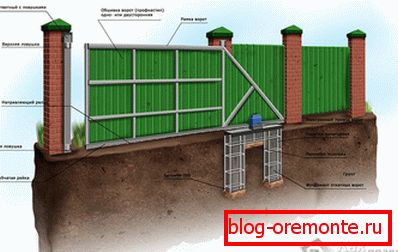

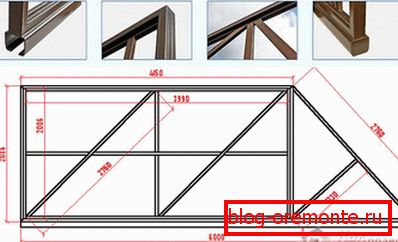

Ena od možnosti za ustvarjanje okvirja portala je predstavljena spodaj.

Namestitev valjčnih vozičkov na kanal

Vozni voziček lahko imenujemo najpomembnejši mehanizem, saj morajo prenesti obremenitev celotne konstrukcije, zato jih je treba pritrditi na kanal čim bolj zanesljivo. Plosce za montažne valje je treba privariti na kanal. Vse naredijo čim bolj gladko in v isti ravnini, tako da se vrata lahko prosto gibljejo. Če jih želite naravnati, lahko uporabite laserski kazalnik ali napetostni kabel. Druga možnost je, da narišemo vzporedno črto, ki bo tangentna črta do roba plošče. Varilna plošča mora biti sredi kanala. Za to se odmaknite 15 cm od roba, bližje odprtini in pritrdite prvo ploščo. Druga plošča je nameščena na 10 cm od nasprotnega roba.

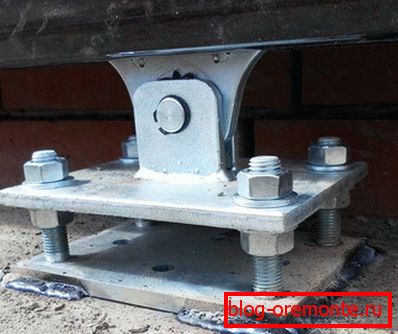

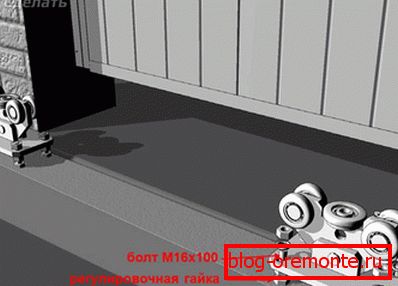

Sedaj morate na ploščo pritrditi valjčne vozičke. Običajno so povezani s sorniki in matice. Zategnite jih varno in namestite vrata. Preverite gladkost tečaja, preverite meritve in nastavite položaj valjčnih ležajev, tako da nastavite vrata popolnoma gladko. Če želite to narediti, lahko uporabite kabel, ki ga je treba povleči vzdolž odprtine linije vrat, na razdalji 20 cm od površine in 3 cm od drugega stebra. Navodilo bo služilo kot vodilo, ki bo popolnoma iztegnilo vrata.

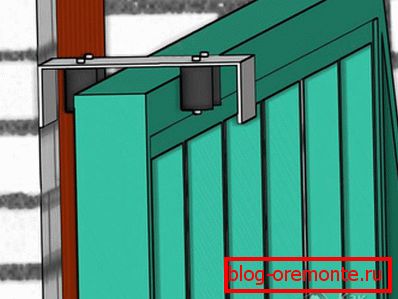

Namestite zgornjo ključavnico

Ko se vrata premaknejo, se ne premaknejo ven, na vrhu droga je nameščena ključavnica ali vodilo. On bo ustavil vrata in jim ne dovolil, da bi se pojavili v močnih vetrovih. Če želite to narediti, na podpornem polu upoštevajte luknje za montažo. Izmerite vse pravilno, da lahko zgornji okvir brez ovir vstopi v držalo.

Na drogu morate namestiti nosilec za montažo vodila. Če ga pritrdite v beton ali opeko, uporabite sidro s premerom 10 mm. Če ga pritrdite na kovino, potem namestite posebne vijake. V primeru uporabe varjenja je treba odstraniti valje.

Po pritrditvi ključavnice preverite. Vrata morajo hoditi gladko, držati pokonci in jih morajo držati tesno.

Objemke so različne, valj ali v obliki običajnega nosilca. Katero napravo naj izbere - vaša odločitev.

Končni valj in čepi

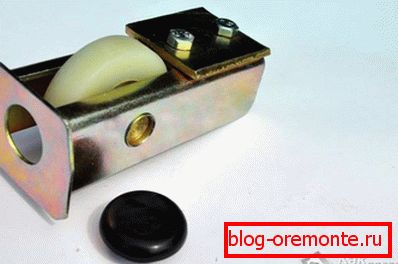

Spodaj na koncu vodila v obliki črke U v sprednjem delu morate pritrditi odstranljiv končni valj, ki je vstavljen v profil. Z lahkoto je pritrjen z vijakom. Na nasprotni strani morate namestiti pluto (pokrovček) ali isti posnetek.

Tak valj je potreben, tako da se ob zaprtju vrat vodilo zvije na lovilec, ki se nahaja na dnu, in bo na drugi strani pritrjen na drogu. Tako lahko zmanjšate obremenitev nosilnih plošč, ki držijo valje na temelju. Vtiči ali tepi so ovira za sneg, dež, umazanijo in smeti, ki lahko vstopijo v vodilno tirnico. V nasprotnem primeru lahko valjčni vozički hitro ne uspejo, vrata pa se ne bodo odprla gladko in enostavno.

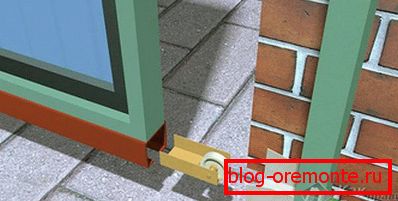

Zgornji in spodnji nosilec za pasti

Če želite pritrditi spodnji in zgornji past, morate zapreti vrata, dokler se ne ustavi. Na stebru označite kraje, kjer se konča okvir vaših vrat. Na tem mestu, nad in pod, morate zavarovati hipoteke, na katere bodo pritrjeni lovilci. Odvisno od hipotek, jih je mogoče pritrditi z varjenjem ali vijakom.

Pasti bodo olajšale stik vratnega okvirja s podpornimi valji in zmanjšale razbremenitev strukture v močnih vetrovih. Spodnji lovilec se uporablja tudi za zmanjšanje potezanja okvirja, ki se lahko pojavi po dolgem delovanju vrat. Na koncu preverite, ali so vaša vrata pravilno nameščena. Odprite in zaprite jih večkrat, poskrbite, da je tečaj gladek in enakomeren.

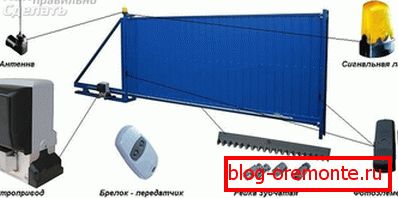

Namestitev in povezava avtomatizacije

Če želite, da se vrata samodejno zaprejo in odprejo, morate kupiti posebno opremo in jo namestiti.

Prvič, namestitvena plošča, na katero naj bo pogon priključen, je treba privariti na tračnico kanala. Običajno je takšna plošča vključena. Za varjenje lahko uporabite profilne cevi, ki so varjene na kanal, nato pa je plošča zvarjena z njimi. Po tem je motor nameščen na dnu in pritrjen s pomočjo vijakov, ki so prav tako vključeni. Ima nastavitvene vijake, zahvaljujoč katerih se motor lahko nastavi navzgor in navzdol, levo in desno.

Ostanek orodja ostane le, da zobate zavore na okvirju U. Potrebovali bodo potrpljenje in natančnost, saj morajo biti letve varjene, tako da so kot celota. Nato pri vožnji ne boste slišali nobenih drugih udarcev na vratih. Nato prilagodite pogon tako, da z lahkoto poganja vrata v delovanje. Omogoča samo nastavitev mehanizma v skladu z navodili proizvajalca.

To je vse, po vseh manipulacijah so vaša vrata pripravljena na delovanje. Lahko ste ponosni na sebe, ker si sami lahko naredili tako veliko delo. Pravilno nameščeni vhodi bodo zelo zanesljivi in ​​njihova življenjska doba vas bo zadovoljila.

Video

Oglejte si podrobno video navodilo za namestitev drsnih vrat:

Drugo video navodilo:
