Naravno kroženje ogrevalnega sistema

Kljub dejstvu, da so napredne tehnologije za ogrevanje prostorov sedaj pogoste, je ogrevalni sistem z naravno cirkulacijo visokega povpraševanja. To je predvsem posledica dejstva, da je enostavno namestiti in če upoštevate tudi nestabilnost zagotavljanja električne energije zasebnemu sektorju, potem postane jasno, da je priljubljenost takega avtonomnega ogrevalnega sistema jasna.

Kako deluje

Takoj je treba reči, da zahvaljujoč posebni napravi sistem deluje brez prisilnega kroženja hladilne tekočine. Premikanje vode v ceveh nastane zaradi dejstva, da se pri ohlajenju gostota vode povečuje in se skozi kotle, nameščene na naklonu, odteče do kotla in iz nje potiska ogreto vodo.

Čeprav lahko grelni sistem za naravno kroženje deluje brez črpalke, ga je bolje namestiti. Ko je črpalka vklopljena, hladilno sredstvo teče hitreje skozi cevi, zato se prostor hitro segreje.

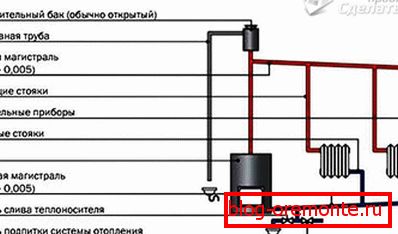

Ko zapusti kotel, voda vstopi v pospeševalni zbiralnik, doseže skozi to vrhnjo točko, in skozi cevi, nameščene na vzponu iz kotla, hlajenju, nadaljuje svojo pot v krog.

Slabosti in prednosti

Najprej se pogovorimo o pomanjkljivostih. Takšen pristop bo pomagal ugotoviti, ali vam bo tak sistem ogrevanja ustrezal.

  • Če v sistemu ni črpalke, morate počakati še precej časa, dokler vroča voda ne doseže baterij in ne preide na njih.
  • Neenakomerno segrevanje radiatorjev. To je posledica istega niansa - vroča voda od zgoraj in hladna od spodaj.
  • Namestitev se izvaja z dražjimi cevmi velikega premera.

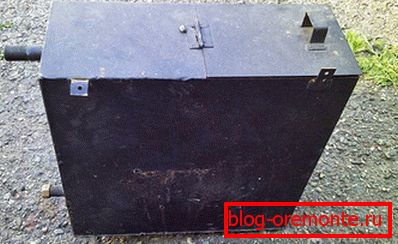

  • Potrebno je namestiti odprto ekspanzijsko posodo, zaradi česar voda izhlapi in jo je treba redno dodajati sistemu. Namestitev zaprtega ekspanzijskega posoda lahko poslabša delovanje sistema.
  • Oblikovanje sobe trpi.
  • Ne prekrivajte nagiba cevi, tudi če morate obiti vrata.
  • Sistem mora biti čim manjši.
  • Pri načrtovanju ogrevalnega sistema brez črpalke je potrebno pravilno določiti raven baterij, ekspanzijske posode in kotla, ki jih je treba namestiti na najnižji točki.

Koristi

  • Electrodependence Tudi če je nameščena črpalka, če pride do izpada električne energije (ali če črpalka ne uspe), ogrevalni sistem še naprej deluje.
  • Namestitev и дальнейшее обслуживание не требует особых навыков.
  • Tiho delo.

Vrste sistemov

Kot že omenjeno, v sistemu ogrevanja z gravitacijo ne sme biti višinskih razlik, saj v nasprotnem primeru preprosto ne bo delovalo. Iz tega razloga je mogoče narediti več kontur.

Enosmerno vezje

Vse je jasno tukaj - ena cev gre iz kotla, druga pa gre, in med njimi so priključene baterije. Predstavljeni program bo pomagal ugotoviti.

Enosmerni sistem je lahko enosmerni, le v tem primeru je treba upoštevati dejstvo, da bo vsaka zaporedna baterija v gravitacijskem sistemu bolj občutljivo hladnejša kot prejšnja.

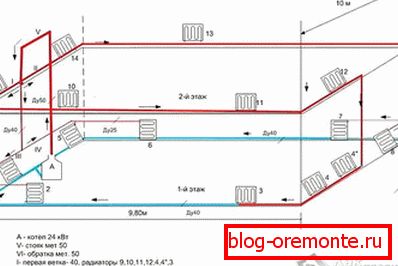

Dvojno vezje

Sistemi z dvema vezjema se lahko razlikujejo v smeri gibanja hladila:

  1. Prihodnji promet.
  2. S prehodom prometa.

Izbira načina montaže cevi ob upoštevanju smeri pretoka hladilne tekočine je odvisna predvsem od tega, kje se vrata nahajajo v prostoru ali pa obstajajo druge nianse, zaradi katerih namestitev vračanja na tem mestu ni mogoča.

Ne glede na izbrani sistem se kot nagiba cevi ne spremeni.

Kako izračunati moč baterij in ogrevanja kotla

Ni nujno govoriti o natančnih rezultatih, saj je vsaka hiša posamezna in se lahko razlikuje po številnih parametrih, ki jih v splošnem sistemu ni mogoče upoštevati, zato tega ni treba storiti. V idealnih pogojih se šteje, da je pri ogrevanju 1 m2 dovolj 60 W moči radiatorja. Precej je jasno, da če hiša ni izolirana, v njej nameščena preprosta lesena okna, potem boste morali namestiti močnejše baterije.

Da se kasneje ne bi vključevali v popravilo, je pomembno, tudi v fazi načrtovanja, da ugotovite, kakšna mora biti kapaciteta baterije (ali baterij), ki bo nameščena v določeni sobi. Če želite to narediti, lahko uporabite enega od dveh metod.

Obseg

Glede na prostornino prostora je mogoče dobiti natančnejše podatke. Meritve opravimo in dobimo podatke o višini, širini in dolžini prostora, jih pomnožimo skupaj in rezultatu pomnožimo za 40 vatov. Glede na posebnosti strukture uvajamo korekcijski faktor. Za:

  • enonadstropna zasebna hiša z neizoliranim podstrešjem - 1,5;
  • sobe z izoliranimi stenami - 1.1;
  • sobe z neizoliranimi stenami - 1,3;

Pomembno je upoštevati število vrat in oken.

  • Če v sobi obstajajo vhodna vrata, je treba na nastalo sliko dodati še 150-200 W.
  • Če so okna majhna in energetsko intenzivna, potem bo vsak potreboval še 70 vatov.
  • Za velika ali neizolirana okna morate dodati 100 vatov.

Območje

Izračun števila baterij v tlorisu se uporablja povprečni indikator - 1 kW na 10 m2. Enako načelo se uporablja za izračun moči grelnega kotla, kupljenega za hišo.

Raziščite primer, kako narediti izračune.

  • Obstaja hiša z notranjimi dimenzijami 9,8 m. Širini pomnožimo z dolžino in dobimo površino - 72 m2.
  • 72 m2 razdeljen na 10 (1 kW na 10 m2) in dobimo 7.2 - to je moč kotla v kW.
  • Sedaj ugotovimo moč baterije za postavitev 2-4 m.
  • Območje se je izkazalo za 8 m2.
  • Z enakimi izračuni kot pri kotlu dobimo vrednost 0,8 - moč akumulatorja v kW.

Zdaj bomo pripravili spremembe na podnebnih območjih. Razmislite o koeficientih:

  1. V južnih regijah - 0,8-0,9.
  2. Za Far Far - 1,5-2.
  3. V coni srednjega pasu - 1.2-1.4.

V našem primeru je potreboval kotel s 7,2 kW. Glede na koeficient bomo izračunali končne podatke za srednji pas:

  • 7,2?1,4=10,08.
  • Glede na to, da mora kotel imeti rezervno moč, dobimo ogrevalno napravo z zmogljivostjo 12-15 kW.
  • Na enak način se približamo izračunima moči akumulatorja za sobo, ki se uporablja v primeru: 0,8? 1,4 = 1,12 kW. Zaokrožite in dobite 1,2 kW.

Moč akumulatorja je označen v potnem listu izdelka. Če niste prepričani v pravilnost vaših izračunov, kupite močnejši radiator z namestitvijo termostata na njej.

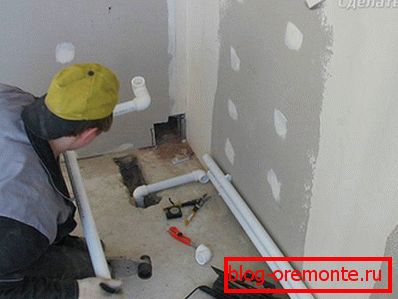

Namestitev

  • Kot že omenjeno, je kotel nameščen na najnižji točki.
  • Nobena cev ne sme biti pod nivojem vhoda povratne cevi na naš grelec. Zanemarjanje te zahteve bo povzročilo znatno poslabšanje sistema ogrevanja.
  • Na stenah označujemo lokacijo cevi in ​​radiatorjev.
  • Radiatorji so nameščeni - njihov položaj se preverja glede na nivo stavbe.
  • Vskočni kolektor je nameščen iz cevi za dovod kotla. Bi morala biti cev velikega premera.

  • Na vrhu je nameščena odprta ekspanzijska posoda. Če je na podstrešju, je treba plovilo in cevovod temeljito izolirati.
  • Cevi so nameščene z nagibom 1 cm na linearni meter cevi. Če ni mogoče upoštevati te norme, je mogoče zmanjšati padec na 0,5 cm, vendar ne manj. Upoštevati je treba, da z zmanjšanjem nagiba cevi zmanjša učinkovitost celotnega ogrevalnega sistema.
  • Na pravem mestu je cevna cev, ki gre v radiator. V kovinskem cevovodu se lahko vtičnica varuje ali poveže preko čepa. Pri delu s plastičnimi cevmi morate uporabljati opremo, jih spajkati, ne pozabite na pipe in termostate (če je zagotovljena njihova namestitev).
  • Na najnižji točki sistema (ponavadi blizu kotla) je potrebno namestiti pipo s pipo - skozi to vodo se vlije v sistem.

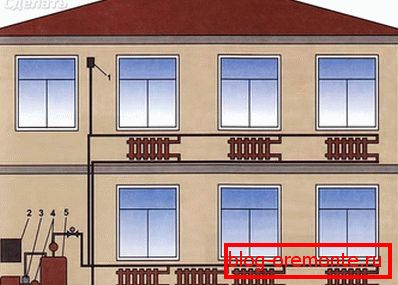

Pri načrtovanju izdelave gravitacijskega sistema v dvonadstropni hiši morate upoštevati, da se pretok hladila izvaja v drugem nadstropju, nato pa se spusti navzdol do radiatorjev, nameščenih v prvem nadstropju.

Ostanek napolnite sistem z vodo in ga preverite za puščanje, ogrejte sobo, ne da bi skrbeli, da lahko izklopijo električno energijo.

Video

Oglejte si video o tem, kako izračunati ogrevanje z naravno cirkulacijo:

Ta videoposnetek prikazuje primer ogrevanja z naravno cirkulacijo:
