Ogrevanje hiše naredi sami

Prisotnost obsežnega ogrevalnega sistema v hiši velja za najpomembnejši pogoj za zagotavljanje potrebnega udobja in udobnosti v njej. V tem primeru se vprašanja o izbiri in pripravi ogrevalnega sistema običajno oblikujejo med oblikovanjem projekta prihodnje stavbe.

Ta članek bo upošteval sistem ogrevanja prostorov, ki se imenuje voda. Ta način ogrevanja prostorov je razmeroma preprost in učinkovitejši od tradicionalne peči ali paro.

Razporeditev ogrevalnega sistema

Preden nadaljujete s pripravo projekta ogrevanja hiše z lastnimi rokami, se morate skrbno seznaniti s pripomočkom sistema kot celote in s svojimi glavnimi elementi.

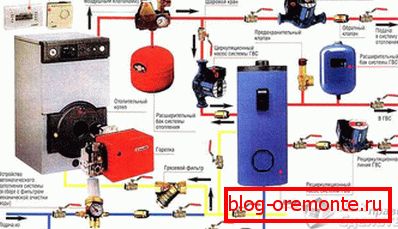

Klasično vodno ogrevalno vezje vsebuje naslednje komponente:

  • ogrevalni kotel, ki je rezervoar s hladilnim sredstvom, ki se tako ali drugače ogreva (plin, električni itd.);
  • obsežno mrežo cevovodov, ki krožijo hladilno sredstvo skozi vodni krog;
  • grelni elementi (npr. radiatorji in cevovodi "topla pod");
  • ekspanzijska posoda, potrebna za kompenzacijo presežnega tlaka v vodnem krogu.

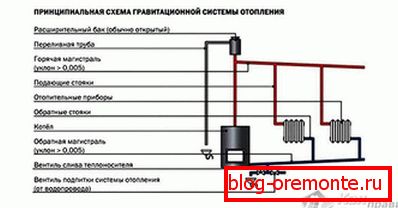

Med delovanjem ogrevalnega kotla se tekočina v njej (antifriz ali voda) segreje na vnaprej določeno temperaturo in je usmerjena skozi cevovod v široko mrežo grelcev. Ob zaključku celotnega cikla cirkulacije ohlajena tekočina pod vplivom diferenciala tlaka vstopi v kotel, kjer se ponovno segreje in ponovno teče v tokokrog. Zahtevan padec tlaka nastane zaradi temperaturne razlike med tokovi segretega in hladnega hladilnega sredstva, zaradi česar ohlajena tekočina, ki prihaja iz akumulatorja, pade na grelnik in premešča vročo vodo v dvižnem vodu.

Neodvisno izdelavo ogrevalnega sistema zasebne hiše je mogoče le, če imate določene sposobnosti pri delu s tehnološko opremo zadevnega razreda. Končna vgradnja ogrevalnega sistema v gospodinjstvih se izvaja v skladu s priporočili, navedenimi v naslednjih poglavjih.

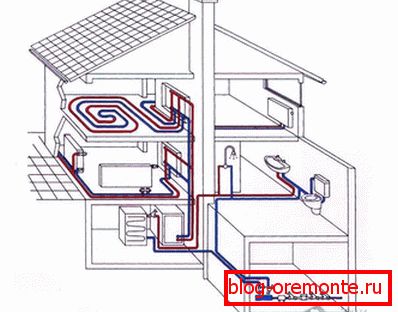

Shema ogrevanja vode

Ogrevalni sistem, ki ga obravnavamo, vsebuje v svoji sestavi dva med seboj povezana hladilna sredstva. Eden od njih je zasnovan za oskrbo s toplo vodo, drugi pa za odvajanje ohlajene tekočine (tako imenovani "vrnitev").

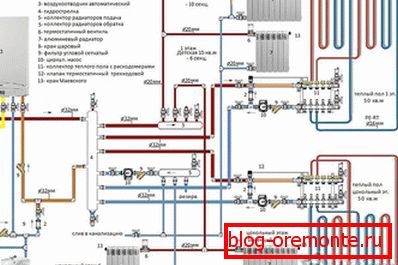

Shema vzmetenja za konstrukcijo dvocevnega sistema vključuje vgradnjo cevi s hladno hladilno sredstvo na isti ravni kot baterije. V skladu s to shemo se "povratek" praviloma položi na tla ali nekoliko pod njim. S podzemno namestitvijo cevi je namestitev na njih povezanih elementov (npr. Priključkov) nesprejemljiva zaradi omejenega dostopa do kanala. Poleg tega je treba take cevi dodatno izolirati.

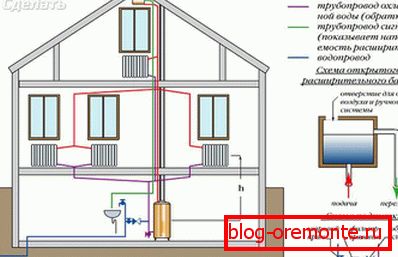

Cevi za vročo vodo so običajno položene v zgornjem delu prostora (na razdalji približno pol metra od stropa).

Da bi izboljšali učinkovitost delovanja celotnega sistema kot celote, v svojo sestavo uvedemo tako imenovano ekspanzijsko posodo, ki pospešuje segrevanje nosilca. Tehnični parametri ekspanzijske posode so odvisni od izbrane ogrevalne sheme in prostornine ogrevanega prostora. Za hišo je dovolj rezervoarja z zmogljivostjo 20-30 litrov, ki se nahaja na nadmorski višini približno 3 metre nad ogrevalnim kotlom.

Namestitvene funkcije

Vgradnja ogrevalnega sistema ni mogoča brez naslednjih pogojev:

  1. Da bi ohranili potrebno temperaturno razliko v sistemu, mora biti glavni vodnik dobro izoliran, kar bo znatno zmanjšalo izgubo toplote, porabljene za ogrevanje zraka.
  2. Pogoj za nemoteno delovanje sistema je nespremenljivost polnjenja s hladilno tekočino vseh njegovih vej; istočasno mora biti temperaturna razlika tekočine v dvižnem vodu in povratni cevi vsaj 25 ° C.
  3. Za učinkovito kroženje vode v sistemu je treba normalizirati razdaljo med grelnim kotlom in akumulatorji (višina najmanj 3 metra). Zato je kotel pogosto nameščen v kleti.
  4. V primeru, da v hiši ni kleti, je lahko kotla nameščena v pritličju. Vendar mora biti še vedno nameščena pod raven namestitve ogrevalnih baterij za približno 10-20 cm.

Učinkovito delovanje ogrevalnega sistema tipa, ki ga razmišljamo, je mogoče le na razdaljah do 20-30 metrov. Pri manjših razdaljah med grelci in grelnikom je priporočljivo uporabiti cevi z večjim premerom.

Strokovno svetovanje

Ogrevanje hiše z lastnimi rokami mora biti opremljeno z naslednjimi priporočili:

  1. Vse, kar je potrebno za sestavljanje sistemske opreme, kot tudi sklopke in adapterje, morate pripraviti vnaprej in postaviti v skladu z vašim izbranim ogrevalnim sistemom. V sklopu ogrevalne opreme morajo biti prisotni naslednji elementi:

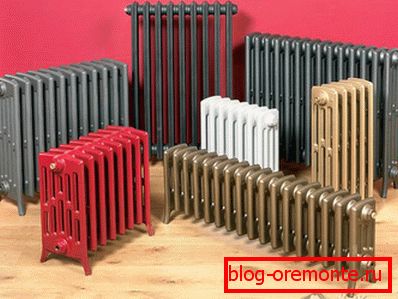

  • radiatorji za ogrevanje prostorov;
  • ogrevalni kotel;
  • cevni sistem;
  • dodatni pribor (vtikači, pribor, ventili, ventili itd.).
  • Pri dvižnem vodu z ogrevano vodo so najbolj primerne palčne cevi (v skrajnem primeru 3/4 palca), medtem ko so za druge dele sistema primerni tudi polovični čipi.

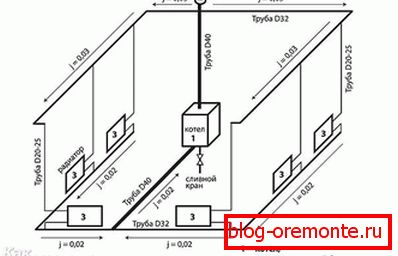

  • Vse cevovode sistema je treba položiti z rahlim nagibom proti toku hladila (od 0,06 do 0,1 stopinj).
  • Priporočamo, da na vsako baterijo namestite ločeno pipo, s katero lahko nadzirate dovod vode in s tem ogrevanje prostorov.
  • Priporočamo, da se glasi:

    • kako narediti toplotno črpalko z lastnimi rokami;
    • kako narediti ogrevalni kotel z lastnimi rokami.

    Video

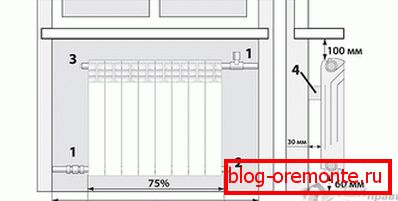

    Analiza napak pri namestitvi radiatorja:
