Okvir hiše s profilne cevi to storite sami

Profil jeklene cevi sodi v kategorijo najbolj privlačnih materialov, uporabljenih pri gradnji objektov različnih kategorij. Posebna privlačnost profilnih blazin je povezana s prisotnostjo številnih izjemnih lastnosti, od katerih je glavna enostavnost priprave cevi, enostavnost njihovega oblikovanja in namestitve.

To pojasnjuje veliko povpraševanje po specializiranih proizvodih med zasebnimi trgovci, ki nameravajo z lastnimi rokami sestaviti okvir hiše iz oblikovane cevi.

V začetni fazi montažnega dela se morate odločiti o optimalnih parametrih oblikovanih praznih delov (njihovega odseka in skupnega števila), ki zagotavljajo moč in zanesljivost prihodnjega okvirja. Po tem je potrebno določiti tiste gradbišča, na katerih bodo uporabljeni cevni profili. Treba je opozoriti, da se lahko sestavijo naslednje kovinske cevi:

• osnovna obloga in tla;
• zunanje stene okvira;
• notranje predelne stene;
• prekrivajoča se osnova in streha.

Priprava za namestitev

Za samo-pripravo strukture okvirja profila lahko uporabite standardne komplete, ki so na voljo za prodajo. V tem primeru je njegova namestitev zmanjšana na preproste postopke sestavljanja, ki se izvajajo s klasičnimi vijačnimi povezavami.

V tem primeru, če se odločite za uporabo ločenih profilnih zaponk za namestitev, boste morali v svoje delo vključiti varilnega strokovnjaka in pripraviti celoten sklop ustrezne opreme. V tem primeru se montaža kompozitne kovinske konstrukcije praviloma izvede neposredno na mestu gradnje bodoče strukture.

Pri nameščanju strukture okvirja je potrebno strogo upoštevati vse zahteve navodil za montažo, pri tem pa posebno pozornost nameniti varjenju posameznih komponent.

Potrebno je nadzorovati navpičnost in vodoravno vgradnjo vseh elementov ter pravilnost njihove namestitve med montažo.

Ker je masa strukture kovinskih konstrukcij majhna - kot podlago lahko uporabimo konvencionalne pilote ali armirane betonske bloke majhne velikosti.

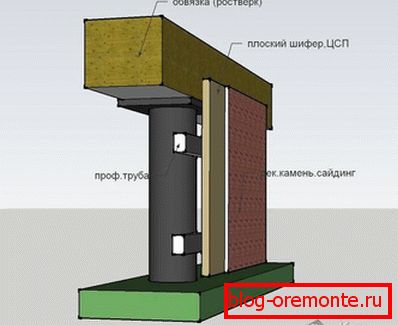

Vrstni red namestitve

Okvir je sestavljen iz profilne cevi navadno v tem vrstnem redu:

1. Najprej se pripravi spodnji jermeni, katerih elementi so zanesljivo zvarjeni na jezičke temeljne plošče (zatiči). Taka priponka daje postavljeni konstrukciji potrebno stabilnost in togost.
2. Nato so vogalne plošče okvirja varjene do elementov spodnjega dela.
3. Vmesni navpični nosilci so nameščeni okrog oboda konstrukcije na enaki razdalji med seboj (enako ali nekoliko manj kot širina obloge).
4. Po tem lahko nadaljujete do zadnjega pritrditve stojala z varjenjem zgornje obloge. Da bi zgradbi zagotovili dodatno stabilnost, je priporočljivo uporabiti posebne distančnike iz istih profilov in zvariti na obloge.

Za montažo elementov okvirja, ki imajo večji učinek obremenitve (spodnje cevi in ​​stojala), se običajno uporabljajo cevi s debelino stene 8 mm in prerezom 100x100 mm. Dodatni distančniki so narejeni iz profila 60x60 mm.

Posebno pozornost je treba nameniti profilnim trupom, na katerih je položena podlaga, ki se zvarijo z žarki spodnjega dela.

Za pridobitev polnega talnega obloga razdalja med položenimi zaporami ne sme biti večja od 60 cm.

Ko končate, lahko nadaljujete z namestitvijo prekrivanja medsebojnih povezav. Ta konstrukcija okvirja vključuje sklop posebnih profilov, pritrjenih na stene postavljene strukture in talnih nosilcev, na katere je stropna opaža pritrjena od spodaj.

Sestavljanje elementov strehe

Na zaključni fazi priprave ogrodja hiše s profilne cevi je sestavljen strešni sistem konstrukcije, ki je lahko del celotne konstrukcije ali pa je ločena konstrukcija.

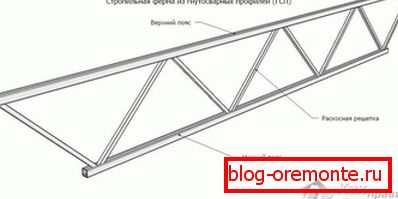

Če uporabljate lahke materiale (polikarbonat, ondulin ali prozorni skrilavec), da zaprete streho, je najprimernejše sestaviti lahke konstrukcijske elemente na tleh. Tako pripravljena ribogojnice se lahko nato dvignejo in varijo na jermene. Za pripravo strehe težkih materialov bo treba uporabiti močnejše profile. V tem primeru je montaža konstrukcije najbolje izvedena neposredno na strehi.

Kot glavni nosilni element strehe - Mauerlat - uporablja se močan kanal, na katerega se kasneje pritrdijo vsi drugi elementi strehe (nosilci, špirovci, nosilci grebenov itd.).
