Sendvič za vgradnjo dimnika naredite sami

Ime sendvič dimnikov je posledica značilnosti naprave svoje cevi, ki je kombinacija notranjih in zunanjih kanalov s plastjo toplotne izolacije, ki je med njima nameščena. Vsi tisti, ki bi radi izvedeli, kako povezati sendvič cev, bi morali biti gotovo seznanjeni z njihovim dizajnom.

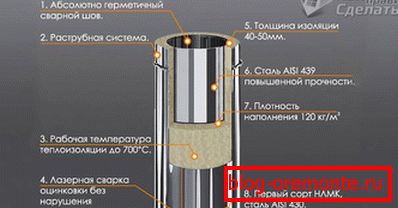

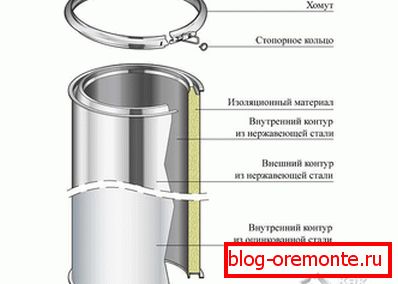

Gradnja dimnika

Glavne razlike med dimnjičnimi izdelki različnih proizvajalcev so povezane s tehničnimi značilnostmi cevnih kanalov in vrsto materiala, uporabljenim kot toplotnoizolacijski trak.

V večini izdelkov tega razreda je notranja cev izdelana iz nerjavnega jekla, medtem ko je material za zunanji cevni kanal običajno dražji baker ali medenina. Poleg tega se te strukture razlikujejo po premeru njihovih sestavnih cevi in ​​debelini izolacijskega sloja. Dimniki v različnih izvedbah se lahko razlikujejo tudi po temperaturnih pogojih, v katerih poteka njihovo normalno delovanje.

Mineralna volna se uporablja kot izolacija v sendvič konstrukcijah, ki s svojimi fizikalnimi značilnostmi spominja na dobro znano azbestno vlakno.

Debelina toplotno izolacijskega vata iz bombažne volne je od 30 do 60 mm, kar zagotavlja potrebno strukturno stabilnost za učinke agresivnih medijev in povišanih temperatur.

Nedvomne prednosti sendvičev dimnikov vključujejo naslednje njihove izjemne lastnosti:

  • zmanjša verjetnost kondenzacije na najmanjšo možno mero;
  • nizko onesnaženost dimnika s saj;
  • povečana stopnja požarne varnosti;
  • privlačen dizajn;
  • lahka oblika.

Lahkotnost konstrukcije sendviča tipa dimnik odpravlja potrebo po temeljih, kar je še ena potrditev njenih nedvomnih prednosti.

Priprava za namestitev

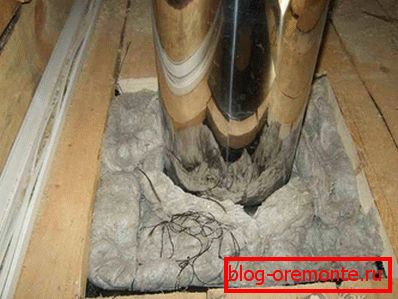

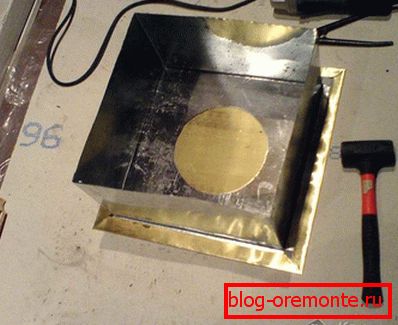

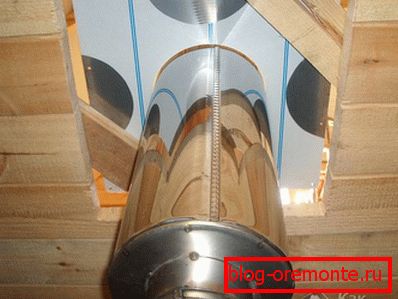

Pripravljalni ukrepi v tem položaju temeljijo na zaščiti prehodov skozi dimnike prek prekrivanja med njimi. Za varno polaganje cevi v takih območjih se uporablja poseben strukturni element (tako imenovani "povezovalni kos"), katerega namestitveni postopek je naslednji:

  1. Pred namestitvijo šobe je treba slednje skrbno pripraviti (prekrita z zunanjim slojem izolacijskega materiala, nameščenim vzdolž njenih sten).
  2. Po tem je izolirana notranja votlina šobe in pripravljena za namestitev. V ta namen je najprej izdelana oznaka mesta njegovega polaganja v stropu, nato pa se odpre odprtina predpisane velikosti.
  3. Takoj zatem se v območju stika šobe s prekrivanjem položi zunanji izolacijski sloj, po katerem je nameščena tudi šoba.
  4. Za dodatno odvajanje toplote med cevjo in glavno cevjo je potrebno zagotoviti majhno zračno režo.

Povezovanje dimnikov v mestih njihovega prehoda skozi strop je strogo prepovedano.

Montaža dimnikov

Namestitvene funkcije дымохода сэндвич своими руками мы предлагаем вам рассмотреть на примере хорошо известной большинству строителей двухконтурной системы.

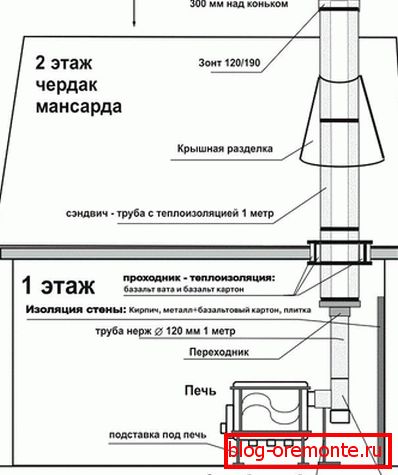

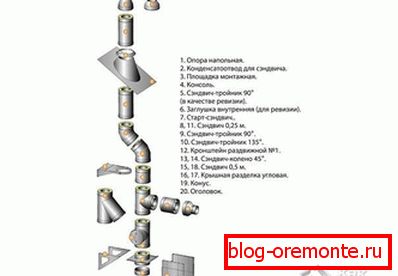

Vgradnja konstrukcijskih elementov je narejena od spodaj navzgor, tj. od vira toplote do izhoda dimnika.

Pri montaži se naslednji del notranje cevi vstavi v že nameščeni del, medtem ko je zunanji zatič preprosto postavljen na prejšnji. Tak postopek za sestavljanje strukture vam bo omogočil, da zaščitite dimniški kanal od vdora tuje vlage vanj.

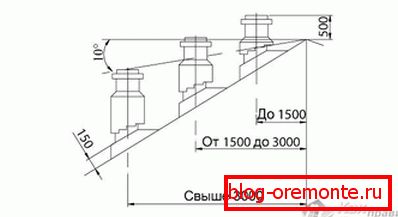

Za vse to je treba dodati, da je med namestitvijo "sendvič" dimnika mogoče izbrati eno od možnosti za postavitev izstopnega dela nad ravnjo strehe.

Namestitvene funkcije

Pri nameščanju dimnikov obravnavane vrste je treba upoštevati številne značilnosti naslednjega načrta:

  1. Tesnjenje glavnih kanalov je zagotovljeno s posebnim tesnilom za temperaturo 100 stopinj.

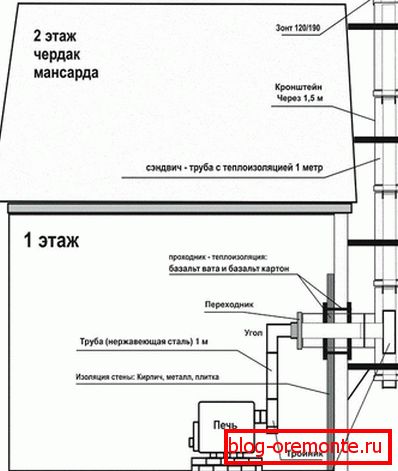

  2. Za zanesljivo pritrjevanje vseh konstrukcijskih elementov (cevi, cevi, itd.) Se uporabljajo spone posebne oblike. Za pritrditev podnožja dimnikovega kanala na steno se uporabljajo tipični nosilci, ki so običajno nameščeni vsakih dveh metrov.
  3. Dolžina vodoravnih odsekov dimnika ne sme biti večja od 1 metra.

Da bi zagotovili možnost rednega čiščenja cevi od nabranih med delovanjem gorečega dimnika, je treba opremiti s posebno luknjo z vrati (tako imenovana "revizija").

Video

Podrobna navodila za namestitev sendvič dimnika in njegove funkcije glej naslednji videoposnetek:
