Steza za prehod krova

Sodobne strešne konstrukcije se ne uporabljajo zgolj za zaščito stavb pred različnimi vrstami podnebnih vplivov (padavin, vetra, toplote in mraza), temveč so tudi kraj, kjer potekajo kanali in gredi različnih funkcionalnih namenov. Prezračevalni kanali, dimniki, kot tudi izpušni pokrovi, antenski kabli in druga sporočila praviloma prehajajo skozi streho stanovanjskih in industrijskih zgradb. Za registracijo krajev njihovega odvzema na zunanjo stran se uporablja poseben strukturni element, tako imenovani vozlišče prehod skozi streho (skrajšano kot UE).

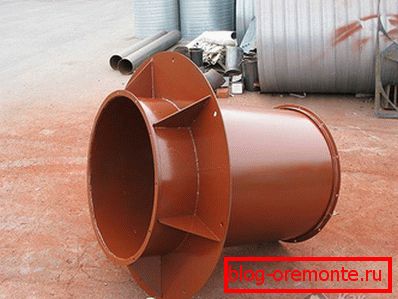

Namen in oblikovne značilnosti

Glavni namen prehodne enote je konstruktivna zasnova izhodnih kanalov s hkratnim tesnjenjem, odpravljanje vdora sedimenta, razbitin in tujih predmetov.

Vozlišča, ki so oblikovana na izhodnih odsekih prezračevalnih gredi skozi streho, so najpogosteje vgrajena v posebno armirano betonsko steklo ali nameščena neposredno na nosilne elemente (špirovci).

Za različne vrste streh, ki se bistveno razlikujejo po svoji zasnovi, je treba izbrati ustrezne vrste prehodov. Istočasno pa uporaba UE ene ali druge vrste praviloma ni vezana na razred vgrajenega prezračevanja, t.j. lahko ga vgradimo v naravne in prisilne (izpušne) sisteme.

Glede na vrsto strešne konstrukcije in na vrsto prezračevalnega sistema lahko montažna osnova prehodne enote skozi streho (steklo) ima različne velikosti in oblike. Lahko je pravokoten, kvadraten, okrogel ali ovalen, odvisno od oblike skoznje luknje. Pri montaži takšnega stekla preprosto namestimo kovinsko cev danega premera, izdelanega iz pločevine z debelino najmanj 1 mm.

Vsa nastala konstrukcija se nato pritrdi neposredno na streho ali na posebno podlago, izdelano v obliki armiranega betonskega stekla. Če želite pritrditi enote za prezračevanje na takšnem steklu, ki omogoča, da se strešna konstrukcija loči od prekomerne obremenitve, se uporabljajo posebni sidrni vijaki.

Podatki za načrtovanje UE

Podatki za zasnovo mesta in izbiro njenih sort so določeni na podlagi naslednjih dejavnikov:

  • kot naklona;
  • obseg vetrne in snežne obremenitve v regiji;
  • material in debelina podstrešja;
  • vrsta strešnega materiala, ki se uporablja za zapiranje strehe.

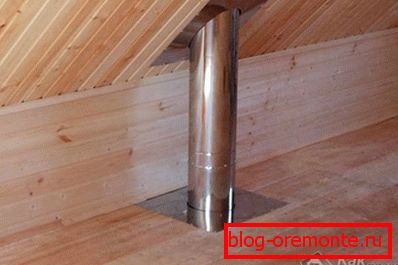

Če je prekrivanje zgornjega nadstropja hiše izdelano iz armiranobetonskih plošč - v slednjih je treba pripraviti vnaprej luknje ustrezne velikosti in oblike, ojačane s kozarci monolitnega betona. Prehod skozi prekrivanje, izdelan v obliki lahkega kovinskega okvirja, je izdelan na podoben način, z edino razliko, da so kozarci za cevi izdelani iz kovine. Izbira velikosti in oblike stekla v vsakem primeru mora biti izvedena v fazi priprave projektne strukture.

Pri izračunu vozlišč je treba upoštevati naklon nagiba, prilagojen za obremenitve snega in vetra. V regijah s pogostimi padavinami je treba upoštevati, da lahko pozimi teža snega na strehi doseže pomembne vrednosti; hkrati pa lahko blokira obe vozlišči prehoda skozi streho in kanale svojega prezračevanja.

Pri izračunu obremenitev na UE je treba upoštevati tudi možnost izpostavljenosti snežnim masam, ki se drsijo navzdol s strehe med pomladanske odmrznjenjem (to vedno upošteva kakovost površine strešnega materiala).

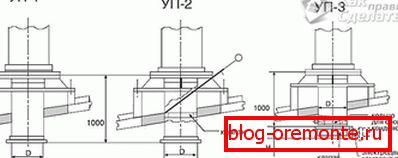

Vrste UE

V gradbeništvu se najpogosteje uporabljajo naslednje vrste ožičenja:

  • naprave z ročnim ventilom;
  • enote z avtomatsko krmiljenim ventilom;
  • vozlišča brez ventila.

Vozlišča, opremljena z ročnimi ventili, se odlikujejo s tako izjemnimi lastnostmi, kot so enostavnost delovanja in učinkovitost. V nasprotju s tem je v mehanski ventil vgrajen poseben krmilni mehanizem, ki vam omogoča samodejno odpiranje in zapiranje.

Brezstopenjska vozlišča imajo konstantno povezavo z zunanjim prostorom in se najpogosteje uporabljajo v kanalih, ki zahtevajo neprekinjen pretok svežega zraka.

Upoštevajte tudi, da velikost UE za organizacijo prezračevanja ustreza liniji vrednosti, ki se dobesedno razlikujejo za več milimetrov, kar omogoča praktično uporabo številnih sort.

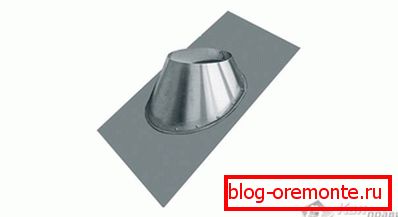

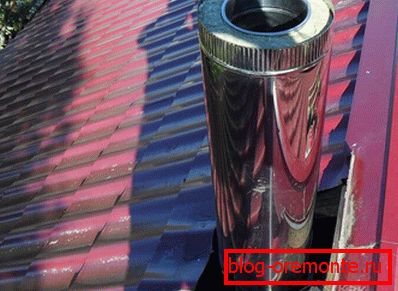

Značilnosti UE za dimnike

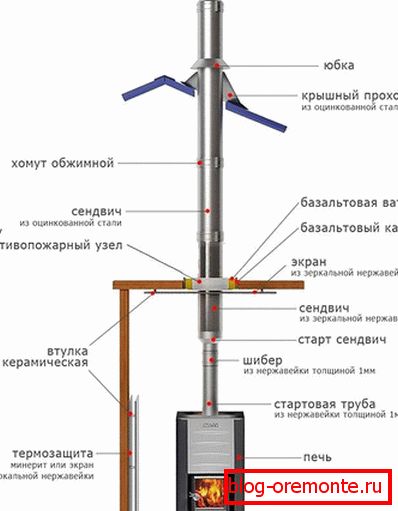

Poseben pristop k urejanju prehodov, ki se uporabljajo za dovajanje dimnika na streho objekta, je pojasnjen s potrebo po skladnosti s požarno varnostno zahtevo. Dejansko med delovanjem izstopna šoba močno segrejejo plini iz peči, ki ne izključujejo možnosti vžiga vnetljivih snovi, ki so sosednje.

V zvezi s tem, namestitev UE v tem primeru, naslednje zahteve:

  1. Pri izdelavi vozlišča med dimnikom in strešnimi elementi je potrebno zagotoviti majhno vrzel, katere velikost določajo veljavne gradbene oznake.
  2. Požarno območje je treba položiti s toplotno odpornim materialom, ki izključuje možnost požara (na primer azbesta).
  3. V odsekih prehoda dimnika skozi strešno kritino je treba uporabiti posebne škatle iz pocinkane kovine, ki zagotavljajo vrzel, napolnjeno s stekleno volno ali drugimi materiali, ki zavirajo gorenje.

Preprostejša različica prehoda skozi streho vključuje razporeditev posebnega krila, ki vam omogoča, da dobite vrzel zahtevane velikosti med izstopno cevjo in luknjo v strešnem materialu. Prisotnost takšne vrzeli poleg zaščite pred požarom vam omogoča nadomeščanje toplotnega širjenja stene kanala dimnikov, ko se segrejejo.

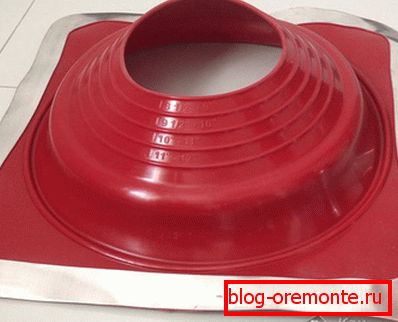

Universal Sealer

Trenutno se poleg tipičnih prehodnih vozlišč v gradbeništvu pogosteje uporablja njihova enostavnejša modifikacija, izdelana v obliki univerzalnega obročastega kompaktorja. Razlika tega elementa z drugimi UE je ta, da je dovoljena namestitev na odprtine skoraj vsakega premera (z univerzalnim tesnilom je možno zapreti prehode s premerom od 3 do 60 cm). Učinkovitost njegove uporabe ni povezana s vrsto strešnega materiala, to pomeni, da takšna tesnila zagotavljajo zanesljivo tesnjenje vseh znanih zaščitnih premazov.

Zaradi svoje stožčaste oblike se ti izdelki lahko uporabljajo na poševnih strehah skoraj vsakega naklona, ​​njihova elastičnost pa omogoča zanesljivo vodenje tesnila na valovitih ali valovitih površinah, na primer zloženih s poljubno smolo.

Izdelki tega razreda so narejeni iz visokokakovostnega silikona, ki jim omogoča delo v številnih temperaturah (od -74 do + 260 ° C).

Prednosti takšnih tesnil je treba pripisati dejstvu, da silikon ohranja svoje lastnosti v pogojih izpostavljenosti agresivnim medijem in ima dolgo življenjsko dobo v primerjavi s konvencionalno gumo.

Značilnosti montažnega univerzalnega tesnila

Pri izbiri primernega univerzalnega tesnila je treba predvideti, da mora biti za zagotovitev tesnosti prehoda delovna velikost vgrajenega obroča nekoliko manjša od premera cevi (približno 20%).

Za udobno pritrditev tesnila je presežek materiala iz obroča preprosto odrezan. Tesno prileganje nameščenega izdelka na površino strehe po celotnem profilu zagotavlja zanesljivo stiskanje njene prirobnice, ki se izvaja s pomočjo posebnega vgradnega orodja.

Površina cevi je obdelana s predhodno pripravljeno milo, kar omogoča preprosto namestitev tesnila.

Po zanesljivem tesnjenju spoja s pomočjo posebne sestave se tesnilo pritrdi na strešno površino s pomočjo samoreznih vijakov primerne velikosti, privijačene okoli kroga s korakom okoli 35 mm.

Univerzalna tesnilna masa je v visokem povpraševanju tako med poklicnimi gradbeniki kot zasebnimi trgovci, kar je razloženo s preprostostjo njene namestitve in visokokakovostnim tesnjenjem.

Na koncu ugotavljamo, da pri organiziranju tipičnih vozlišč prezračevalnega ali dimnjaškega prehoda skozi mehko streho lahko uporabimo posebne pritrdilne mešanice in bitumenske kavčke namesto togega vijačnega pripona, ki združuje pritrdilne in izolacijske lastnosti. Pravila uporabe teh spojin določi proizvajalec in prevzamejo združljivost svojih različnih vrst med seboj (pod pogojem, da se pri mešanju ne razgradijo in sproščajo kakršne koli kemično aktivne snovi).
