Tla s toplo vodo naredite sami

Ogrevanje v hiši je integrirana inženirska mreža. Od vseh možnih talnih ogrevalnih sistemov je ogrevanje tople vode najbolj povpraševanje, to pa kljub zahtevnosti njegove namestitve. Zahvaljujoč toplem podu v sobi lahko ustvarite udobno in prijetno vzdušje. V tem članku bomo preučili splošna priporočila za postavitev talne toplotne vode.

Kako

Topla voda v sestavljeni obliki je slojna struktura, znana tudi kot "grelna torta". Njegova debelina je odvisna od več dejavnikov:

  • Uporabljena debelina izolacije.
  • Debelina vlečne in končne izravnave estriha.
  • Premer ogrevalnega krogotoka.

Naprava za talno ogrevanje vključuje kotlovnico, podsestav, razdelilnik, krogotok ogrevanja in drugo dodatno opremo.

Vrste

Obstajajo tri vrste sistemov talnega ogrevanja:

  1. Beton. Obrati ogrevanja so napolnjeni z betonskim estrijem, ki poleg zaščitne in nivelacijske funkcije služi kot akumulacija toplote.
  2. Nastílʹnaâ. V glavnem se ta sistem izvaja v lesenih hišah na hlodih. To so vsi primeri, ko je nemogoče graditi betonski estrih ali celotna teža estriha ne bo zdržala prekrivanja. Tudi ta tehnika se uporablja v panelnih hišah, kjer talne plošče ne morejo prenesti težkih bremen.
  3. Leseni. Podoben sistem se uporablja na istem mestu kot plošča, z eno samo razliko: ogrevalna vezja so nameščena med zastavami pod tla, ki se položijo na vrhu lag.

Nastílʹnaâ и деревянная системы отопления могут быть основными только в случае, когда помещение и весь дом хорошо утеплены. То есть общие теплопотери не должны превышать 40 Вт/м2. V nasprotnem primeru se bo prostor zelo hitro ohladil, ko bo ogrevanje izklopljeno. V primeru betonske estrihe je situacija drugačna, estriha je toplotni akumulator, tako da se za nekaj časa ohranja udobna temperatura v prostoru. Tako lahko talni ali leseni sistem s slabo izolacijo služi le kot dodatno ogrevanje glavnega sistema radiatorjev.

Cake toplo tla

Pod pito se nanaša na vse plasti, vključene v načrtovanje talnega ogrevanja. Glede na izbrani sistem se lahko njegova sestava nekoliko razlikuje.

Pie betonski sistem

Debelina toplotne betonske talne plošče se lahko spreminja. Spodaj je diagram pita s približno velikostjo debeline vsakega sloja:

Razmislite o zaporedju polaganja torte ogrevanje betonskega sistema:

  • Groba baza. Estrih se prelije čez ploščo ali premaz. V slednjem primeru je treba pesek in drobljen kamen s skupno debelino do 60 mm v povprečju nalijati in oviti.
  • Hidroizolacija. Potrebno je, če je podzemna voda v bližini.
  • Toplotni izolator. Njegova glavna naloga je odstraniti most hladne in toplotne uhajanja. Na primer, lahko uporabite polistirensko peno z debelino 20-115 mm in gostoto 30-40 kg / m3. Zlasti debelina izolacije mora biti velika, če je pod tlemi neogrela klet ali tla. Če se odločimo za uporabo posebnih podstavkov (izdelanih iz izolacije) z zatiči, je pomembno upoštevati, da je njihova debelina 30 mm. Da bi izolacijskemu sloju zagotovili potrebno debelino, se poleg podstavkov položi polistirenska pena.
  • Polietilenski film. Postavljena v dveh slojih. Debelina filma ni manjša od 150 mikronov.
  • Ojačitvena mreža. Potrebno je, da se v primerih, ko je njegova debelina večja od 60 mm, pri visoki trdnosti estriha pričakuje veliko obremenitev. Na primer, premer mrežnih palic je od 3 do 5 mm, velikost celice pa je 100 × 100 ali 150 × 150 mm.
  • Pipe. Polaganje koraka трубы составляет 100–300 мм. Закрепляется труба к армирующей сетке специальными пластиковыми хомутами. Там, где будет обустраиваться компенсационный шов, на трубы надевается гофра.
  • Gradnja betonskega estriha.
  • Pad. Pod laminatom, parketom ali drugim obraznim materialom.
  • Obloge.

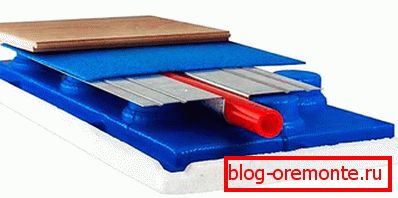

Pie Flooring System

Posebnost te metode je, da je po končani namestitvi sistem talnega ogrevanja takoj pripravljen za delovanje.

Pločevinski sistem sestavljajo naslednje komponente:

  • Groba tla.
  • Mats z zatiči. So brez izolacije. V tem primeru je dodatno izoliran toplotni izolator. Skupna debelina je od 30 do 70 mm. Obstoječe nastavke omogočajo varno pritrditev cevi.
  • Pipe. Njegova montaža se izvaja v posebni aluminijasti plošči. Pomembno je poudariti, da ni vsaka cev primerna za talno ogrevanje. Imeti mora posebno prevleko, ki preprečuje škripanje.
  • GVL ali drugi materiali za ravnanje.
  • Pad.
  • Soočna plast.

Omeniti je treba ločeno plast, ki se nahaja med cevmi in s katerimi se sooča material. Vrsta substrata se lahko razlikuje, odvisno od načina dodelave. Če nameravate na tla položiti keramično ploščico ali linolej, je na vrhu cevi plošča odporne proti vlagi v dveh slojih. Vendar pa se čez nekaj časa lahko suhomorec pod ploščico razpade, zato je mogoče upoštevati alternativne podlage: vezan les, odporen proti vlagi, stekleno-magnezijeve plošče ali iverne plošče.

Cake sistem lesa

Razmislite o 6 načinih polaganja toplega dna na lesenih zastavah, ki se izvajajo brez estriha:

1. metoda.

Na lesenih tleh so postavljene deske 50-150 mm v korakih 600 mm. Med zastavami je položena mineralna volna debeline 100 mm. Cevi za ogrevanje se od zgoraj odvlečejo. Luknje so na ustreznih mestih v hlodih za prehod cevi. Od zgoraj je zaostanek položen vezan les in konča material. Pomanjkljivost te tehnike je, da se med vezanim lesom in cevjo tvori zračna blazina. To negativno vpliva na toplotno prevodnost.

2. način.

Toplotno izolacijska plast ekspandiranega polistirena, mineralne volne ipd. Montiran na vrh iverne plošče, OSB ali vezane plošče. Ko so plošče izrezane iz iverne plošče z zaobljenimi vogali. Kasneje bodo oblikovali ogrevalni krog. Nastale plošče privijemo na obstoječo podlago s korakom, ki je večji od premera cevi za 4 mm. Nato postavite folijo kot odsevno plast. Top ogrevalna cev. Na koncu je površina prekrita z laminatom. Ta metoda ni primerna za tla, saj je osnova precej mobilna.

3. način.

Ta metoda je precej zamudna. Izmed luči je tudi izolator. Po tem, ko je plošča enaka višini cevi. V enem vogalu je za celotno ploščo nameščen utor za polaganje cevi. Sprva je folija položena v to, nato pa cev. Nato pritrdite obrnjeni material.

4. način.

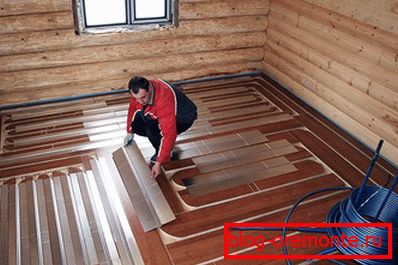

V tem primeru se uporabljajo posebne aluminijaste plošče z utori za polaganje cevi. Priloženi so v dnevnike. Toda v tem primeru je priporočljivo, da na vrhu plošč položite debele materiale, na primer iverne plošče, da preprečite razpoke. In šele po tem je končal.

5. način.

Med zaprtimi zapornimi ploščami. Med žarki je postavljena izolacijska plast. Na vrhu listov so postavljeni s šefi v eni ravni z vrha zaostanka. Na presečišču zamika s cevjo so narejeni majhni žlebovi, na cev pa je postavljena posebna valovitost. To je pomembno, ker lahko zaradi linearne ekspanzije cev utripa proti lesu. Podlaga in material za dodelavo sta na vrhu.

6. način.

Ta metoda je ena najpreprostejših. Cevi se položijo neposredno v izolacijo, in sicer polistiren. Prostor med vrhnjo zaostalostjo in cevjo se lahko napolni z ometom, ki bo deloval kot toplotni akumulator. Vendar lahko zaspite in očistite suh pesek.

Video: izdelava lesene torte

Kje namestiti

Talno gretje je mogoče namestiti v različnih prostorih. Vendar je v vsakem primeru pomembno upoštevati nekatere lastnosti.

  • V stanovanju. V mestnih stanovanjih, kjer se uporablja centraliziran ogrevalni sistem, namestite toplo vodo prepovedano. Sodobne nove stavbe že imajo v vsakem apartmaju ločene prostore in prostore za izvedbo takšnega ogrevanja. Po drugi strani pa nekateri na lastno odgovornost uvedejo podoben sistem v svojih stanovanjih. Če želite to narediti, celo razvil številne sheme, preko katerih je povezava s centralnim ogrevalnim sistemom. Vendar to povzroča številne težave. Znatno poveča raven tal. To je lahko problem v stanovanjih z nizkimi zgornjimi mejami. Poleg tega obstaja nevarnost poplave sosedov. Zato morajo biti vsi uporabljeni materiali zanesljivi in ​​kakovostni. Če ima hiša prekrivno ploščo, potem morda ne bo zdržala dodatne obremenitve, zato se mnogi odločijo za alternativno ogrevanje - električno. Priključitev iz centralnega sistema zahteva znatno nižjo temperaturo hladilne tekočine. V sistemu ogrevanja je v povprečju temperatura hladilnega sredstva +60 ° C. Za talno ogrevanje je preveč, saj je običajno +30 ° C dovolj. Če želite dobiti uradno dovoljenje za namestitev, se morate obrniti na pripomočke in reševati težave na osebni ravni.
  • V zasebni hiši. Kar se tiče zasebnih hiš, je situacija veliko preprostejša. Najlažje je namestiti na stopnji gradnje hiše ali bolje, preden prelijete estrih. Pomembna zahteva je ureditev visokokakovostne hidro in toplotne izolacije. Prav tako mora ogrevalna pogača vsebovati poseben odsevni material. Če ne izpolnjujete teh zahtev, bo prišlo do znatne izgube toplote. V zasebni hiši se gradi mešalna enota, nameščena je dodatna obtočna črpalka, ki bo enakomerno distribuirala toplotno energijo na celotnem nadstropju. Vendar pa je z vsemi prednostmi treba upoštevati slabosti takšne odločitve. Po tvorbi talnega ogrevanja in polnjenju estriha segrevanje ni mogoče vzpostaviti v povprečju 4 tedne. Čeprav se v estrihu doda plastifikator, ki se hitro posuši, se mora še vedno posušiti. Ta minus je nepomemben in začasen.

  • V garaži. Sodelovanje v razporeditvi garaže mora biti v fazi gradnje. V pripravljeni garaži za izvedbo teh del bo problematična in hkrati draga. Glavni pogoj za tla v garaži - sposobnost prenosa visokih obremenitev. Povprečna teža osebnega avtomobila je 3,5 tone. Zaradi tega mora biti spojnik izdelan iz trajnega betona. Poleg tega po izlivanju betonskega estriha ni mogoče vključiti ogrevanja. Če naenkrat ogrevalni sistem ne uspe, potem je problematično odpraviti težavo, v najslabšem primeru pa bo treba celotno tla v garaži popolnoma razstaviti. Po popravilu puščanja ponovno namestite talno oblogo.
  • Kopalnica. Kopalnica, это место постоянного скопления влаги. По этой причине наличие такого обогрева будет отличным решением чтобы предотвратить образование сырости, плесени и грибка. Для обустройства обогрева требуется поднять уровень пола в среднем на 110–130 мм.

Izračun

Najprej je treba odločiti, ali bo topla tla osnovna ali dodatna za ogrevanje radiatorjev. Pomembno je upoštevati naravo tal. Keramična ploščica ima visoko toplotno prevodnost. Kar zadeva drevo, je ta številka veliko nižja. Zato je vrsta ogrevalnega sistema odvisna od vrste premaza.

Poleg tega se upošteva področje in konfiguracija ogrevanega prostora. En ogrevalni krog ne sme presegati 120 metrov. Po tem se določijo morebitne toplotne izgube, ki se izračunajo na podlagi:

  • kakšen material je hiša zgrajena iz (blokov, lesa, opeke itd.).
  • vrsta zasteklitve (uporabljena so dvojna zastekljena okna ali profil).
  • povprečna temperatura zraka na vašem območju.
  • Ali obstajajo dodatni viri toplote?

Nato odločite, kakšno želeno temperaturo želite za vsako posamezno sobo. Tukaj lahko gradite na naslednjih kazalnikih:

Prostor

Najvišja temperatura talne površine

Dnevne sobe

  29 ° C

V bližini zunanjih sten

  35 ° C

Kopalnica, бассейн и т.п.

  33 ° C

Parket

  27 ° C

Video: računsko talno ogrevanje

Video: izračun temperature ogrevanega tal

Oblikovanje

Ključni element sistema talnega ogrevanja je cevi. Dolžina konture je neposredno odvisna od premera cevi. Znani so naslednji podatki:

  • Cev O16 mm - do 90 m.
  • Cev O17 mm - do 100 m.
  • Cev O20 mm - do 120 mm.

Čim večji je premer cevi, manjši je hidravlični upor v njem. Če ima prostor majhno površino, je običajno eno vezje dovolj. Če pa pri premeru cevi 20 mm celotno območje ene sobe manjka 120 m, potem je bolje, da ne dodate dolžine, temveč da naredite 2 vezja. Bolje je, da je njihova dolžina enaka z razliko do 10 m.

Pomembno vlogo igra razmik med cevmi, ki so lahko 15, 20, 25 in 30 cm. Če govorimo o velikih prostorih, kot je telovadnica, lahko višina znaša 35, 40 ali 45 cm. Priporoča se 10 cm.

Razmislite o ločenih območjih v tabeli:

Območja

Polaganje koraka

V bližini zunanje stene in velikih oken

10-15 cm (6 vrstic)

Sredi sobe

20-30 cm

Kopalnica, tuš, kopalnica

15 cm

Te številke so priporočljive. Izbira koraka je odvisna tudi od uporabljene cevi. Če je kovinski laminat, ga je zelo težko upogniti, ne da bi poškodoval korak z majhnim polmerom. Zato, če je postavitev kača, potem je idealna smola 15-20 cm.

Če površina ogrevanega prostora od 50 m2 in še več, priporočeni premer cevi je 16 mm. Tudi pod pogojem dobro izolirane hiše je priporočljivo, da razmak med cevmi ne sme presegati 15 cm s cevjo O16 mm. Bolj debele cevi, višji so stroški, ki jih pričakujete. To se zlasti odraža v nakupu pribora in drugih materialov večjega premera. Projekt naj bi bil izdelan s cevjo O16 mm.

V nekaterih primerih uporabite cevi O20 mm. Vendar pa so takšni stroški pogosto neutemeljeni. Konec koncev se volumen vode v sistemu močno poveča, kar bo zahtevalo več toplotne energije. Poleg tega je težko oviti tak premer.

Pri oblikovanju je pomembno upoštevati naslednje nianse:

  • Najprej namestite particije in nato določite število vezij. V isti sobi naj bo eno vezje.
  • Zbiralec naj bo sredi hiše. Če to ni mogoče, se problem razlike v dolžini kontur reši z namestitvijo merilnikov pretoka. Zaradi tega bo pretok hladilne tekočine enakomeren.
  • Če morate namestiti dva kolektorja, mora imeti vsaka ločeno črpalko.
  • Prepričajte se, da se prekrivate med prvim in drugim nadstropjem. Ne smemo segrevati samega prekrivanja.

Proces oblikovanja toplega dna je zapleten in odgovoren. Zato mnogi uporabljajo storitve strokovnjakov ali posebnih programov.

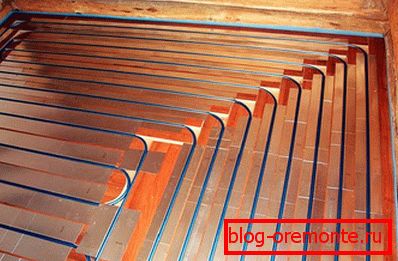

Polaganje ogrevalnih krogov

Obstaja več shem polaganja cevi:

  • Kača.
  • Polž.
  • Kombinirano.

Vsak od njih ima svoje lastne tehnične lastnosti, ki bodo obravnavane še naprej:

  1. Kača. Ta shema ima več očitnih pomanjkljivosti. Pri vstopu v sobno temperaturo nosilca toplote in tla je visoka. Čim dlje, hladneje je tla. To se razlaga z dejstvom, da ohlajeno hladilo vrne skozi povratno črto. Pri nameščanju takšne sheme potrebujete posebne veščine. Če uporabljate laminat na osnovi kovin, je korak polaganja pogosto 20 cm ali več, ker ožemite cev na manjši kot je težko. Vendar pa se smola lahko zniža na 10 cm, vendar je treba na obeh robovih narediti majhne obroče, kar je težek postopek. Pogosto je podoben vzorec zlaganja uporabljen, kadar je potrebno poravnati sosednje konturne cone. Tudi ta metoda polaganja cevi je sprejemljiva, če je površina prostora zelo majhna, do 6 m2.
  2. Polž. Njeno načelo je, da je najprej obod položen po obodu prostora s postopnim zoženjem proti sredini. Nazaj obris se vrne na začetno točko. V tem primeru, če ste načrtovali korak med cevjo 20 cm, se kontura najprej nastavi v koraku od 40 cm. Na povratnem hodu je cev položena med že položeno in tako tvori korak 20 cm. Ta vzorec je eden od učinkovitih. To je razloženo z enotno porazdelitvijo toplotne energije na celotno površino prostora. Poleg tega je mogoče okrepiti cone v bližini zunanje stene ali velikih oken z zmanjšanjem razdalje med koraki. Za takšno shemo praktično ni omejitev glede oblike in velikosti prostorov.
  3. Kombinirano. To pomeni kombinacijo dveh zgoraj omenjenih sistemov za polaganje cevi. Na primer, en del sobe je lahko obložen s kačo, drugi pa polž. Obstaja tudi praksa združevanja vodnega talnega ogrevanja z električnim. Vendar pa bo v tem primeru električno ogrevanje služilo kot dodatno. To je še posebej učinkovito v obdobju zgodnje jeseni in pozne pomladi, ko ni smiselno vključiti ogrevanja vode.

Video: ogrevalni krog ogrodne zanke

Grelec

Grelec для пола должен быть высокого качества и безопасен для окружающих во время эксплуатации. Выбранный теплоизолятор должен соответствовать таким требованиям:

  • Požarna odpornost
  • Nizka toplotna prevodnost.
  • Odpornost na vlago.
  • Moč

Zato je za izbiro izolacije pomembno upoštevati njegove tehnične značilnosti. Spodaj je več vrst izolacije, ki se uspešno uporabljajo pri ogrevanju.

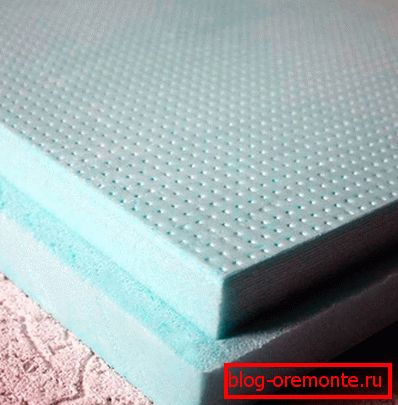

Stiropor

Če imate beton, je ekspandiran polistiren idealen. To je dve vrsti:

  1. Gladko.
  2. Z šefi.

Druga možnost zelo poenostavi in ​​pospeši proces polaganja cevi. Tudi ekspandiran polistiren je razdeljen na dve vrsti:

  1. Navadna pena.
  2. Ekstrudirana polistirenska pena.

Če primerjamo lastnosti toplotnega inženirstva, potem so višje v ekstrudirani polistirenski peni.

Prometni zastoj

Ta material je v vseh pogledih primerna možnost. Med pozitivnimi lastnostmi so:

  • Z ostrimi temperaturnimi padci se vtič ne spreminja.
  • Okolju prijazno.
  • Pod težo betonske estrihe skoraj ni deformiran.
  • Čeprav ima material majhno debelino, je značilna visokokakovostna toplotna izolacija.

Vendar je očitno pomanjkljivost tega grelnika cena. Njeni stroški so trikrat višji od drugih materialov.

Penopola

Penopola или вспененный полиэтилен часто применяется при монтаже теплого пола. Представлен он в виде рулонного фольгированного материала толщиной от 3 до 10 мм. Для удобства укладки труб, на фольгированную поверхность наносится разметка. Если вы проживаете на первом этаже и под вами грунт или неотапливаемый подвал, то данного утеплителя будет недостаточно. Необходимо комбинировать с пенополистиролом.

Najbolje je, da izberemo penofol z metalizirano površino, ne le iz aluminija. Ta prevleka ne deluje z negativnim medijem tekoče raztopine, ki lahko spodkopava navadno folijo.

Mineralna volna in ekvivalent

Gostoto uporabljene izolacije je priporočljivo izbrati najmanj 80 kg / m3. Večinoma se uporablja za polaganje lesenih sistemov. V tem primeru je izolacija nameščena med hlode ali lesene tramove.

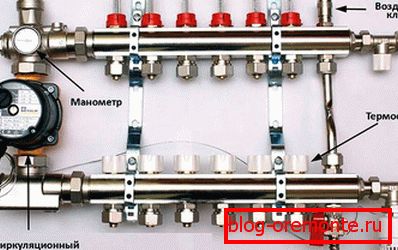

Zbiralec

Obstaja več vrst zbiralcev, ki se uporabljajo med namestitvijo:

  1. Zbiralec с выходами под евроконусы. Один из простых типов коллектора. Представляет собой трубу, имеющую внутренние и наружные резьбы для подключения греющих контуров. Однако для внедрения его в систему теплого пола придется покупать большое количество деталей для полной комплектации.
  2. Razdelilnik z odprtinami za povezovanje vezij in ventilov za nastavitev. To so pogosto kitajski zbiralci, ki se prodajajo v trgovinah. Imajo eno očitno pomanjkljivost - čez nekaj časa lahko voda izvira iz pod rokami. To je razloženo z nizko kakovostjo hladila. Popolnoma jih je mogoče popraviti, dovolj je, da nadomestite gumijasto tesnilo. Takšni zbiralniki niso namenjeni opremljanju z dodatno kontrolno avtomatiko. Idealne bodo za domove z majhnim prostorom, kjer so obrisi enake dolžine.
  3. Obstaja tudi zbiralec za povezovanje kovinskih cevi. Ima nastavitvene ventile in pribor. Takšni ventili so lahko opremljeni s servo, katerih delo bo reguliralo termostat nameščen v prostoru. Pritrdilni elementi so znani tudi kot eurokoni, ki so sestavljeni iz treh delov: eurokona, kompresijskega obroča in matice. Tudi eurokoon ima tesnilni obroč.
  4. V primerih, ko je dolžina vezij drugačna in ročna nastavitev ni možna, je priporočljivo kupiti zbiralnik s pretočnimi števci in vtičnicami za servome. Na nekaterih zbiralcih se skrivajo za modrimi klobuki. Zaradi tega je možno regulirati temperaturo hladilne tekočine v vsakem posameznem vezju. Vendar pa lahko združite - kupite zbiralnik za pretok z merilniki pretoka in povratno cev - z običajnimi ventili za ročno nastavitev.

V zvezi z mešalno enoto mora vsebovati:

  • Varnostni ventil. To signalizira mešanje hladila pri zelo visoki temperaturi.
  • Obtočna črpalka. Zahvaljujoč tej napravi sistem enakomerno segreva prostor.
  • Obvoznica Preprečuje preobremenitev.
  • Sprožilne ventile in vozdushki.

Posebno pozornost je treba nameniti posebnemu ventilu, ki je lahko dvosmerni in tristranski. Vsaka od njih ima svoje razlike in namene uporabe.

Dvosmerni ventil. V svojem kompletu ima toplotno glavo s senzorjem vlage. Če je potrebno, je oskrba z vročo vodo blokirana. Posledično se voda samodejno pomeša. V glavnem se ti ventili vnašajo v ogrevalni sistem, kjer površina stanovanjskega območja ne presega 200 m2.

Triglavni ventilPodoben ventil definira dva kazalca hkrati: uravnoteženje obvodnega ventila in karakteristike povratnega ventila. Meša toplo in ohlajeno hladilno sredstvo. Pogosto so trosmerni ventili opremljeni s krmiljenjem termostatskih in vremenskih krmilnikov servo. Postopek mešanja se izvaja zaradi prisotnosti v ventilu posebnega ventila, ki uravnava pretok tekočine. Podobni ventil se uporablja v sistemih toplotno izoliranega tla z velikim številom kontur.

Poleg tega je kolektor in mešalna enota opremljena s senzorji za zunanjo temperaturo. Ti vam omogočajo, da nastavite temperaturo hladilne tekočine, od temperature ulice. Čeprav je takšna nastavitev mogoče opraviti neodvisno, prisotnost takih senzorjev omogoča nastavitev optimalne temperature.

Vgradnja ogrevanega tal

Postopek namestitve je sestavljen iz več zaporednih faz. Seznanitev in upoštevanje tehnologije vam omogočata samostojno izvajanje vseh instalacijskih del.

Hidroizolacija и монтаж демпферной ленты

Prvo je pripravljalno delo. Če želite to narediti, popolnoma odstranite stare estrihe. Če je razdalja v prostoru več kot 10 mm vodoravno, jo je treba izravnati. Če želite to narediti, lahko samonivelirni estrih napolnite s tanko plastjo.

Далее важно защитить теплоизоляционный слой от конденсата. Для этого на черновую стяжку кладется полиэтилен. Стыковка выполняется внахлест на 10–15 cm. Стык обязательно проклеивается скотчем.

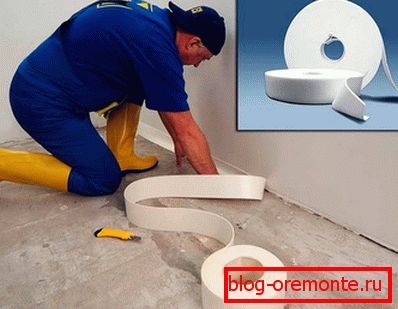

Naslednja stopnja priprave je namestitev blažilnega pasu. Pri segrevanju je potrebno izravnati linearno širitev estriha. Če ga ne uporabljate, lahko po kratkem času estrih razpoči. Zaščitni trak je pritrjen vzdolž oboda celotne sobe na steno s pomočjo samolepilne folije ali lepilnega traku.

Polaganje izolacije

Naslednja faza je namestitev izolacije. Izbira izolacije in način njegove namestitve sta odvisna od vrste prostora in namena uporabe ogrevanja. Če imate prvo nadstropje in ni ogrevanega kleti, mora biti izolacija impresivna. Uporabimo plast ekspandirane gline in uporabimo ekspandiran polistiren z debelino do 100 mm.

Kar se tiče metode izolacije izolacije, je uporaba plute ali penofolja precej preprosta. To so listi, ki so zlepljeni skupaj s trakom. Če se uporabljajo polistirenski sistemi z utori, njihova montaža tudi ni povezana s posebnimi težavami. Med njimi je izolacija povezana s pomočjo posebnih žlebov.

Vendar takšne izolacije ni vedno mogoče uporabiti. Pogosto najbolj dostopna - pena. V tem primeru mora biti njena namestitev izvedena skupaj. Med njimi je zaželeno lepiti npr. S peno. Ob zaključku izolacije mora biti celotno območje pokrito z izolacijo.

Upoštevajte zaporedje talno ogrevanje s polistirenom:

  • 1. korak. Prvi list je nameščen v vogalu prostora, tako da sta obe strani tesni do vogalov sten.
  • 2. korak. Nato se lista od konca do konca, tesno prilegajoča ena proti ena.
  • 3. korak. Če je potrebno zaobiti kot, stolpec ali drugo oviro, se polistiren enostavno razreže z ostrim nožem.
  • 4. korak. Naslednjo vrstico je treba položiti z majhnim izravnavo, natančno polovico lista.

Če ste načrtovali izolacijo v dveh slojih, je treba najprej postaviti drugi sloj izolacije glede na prvo. Zaradi tega se sklepi ne bodo medsebojno sovpadali. Na koncu posebnega filma se položi z oznako za pritrditev cevi.

Če je ogrevanje nameščeno na leseno tla, se kot izolacija uporablja mineralna volna. Postavljena je med zastoje. Pri namestitvi mora biti širina preproge rahlo širša od razdalje med zastavami. To bo omogočilo tesno izolacijo izolacije in preprečilo nastanek hladnih mostov.

Video: priprava baze, izolacija izolacije in ojačitvena mreža

Montaža cevi

Ko je izolacija izvedena, je čas, da namestite ogrevalni krog. V tem procesu je pomembno natančno izračunati korak polaganja, dolžino konture in število izhodov na zbiralniku. Pred tem pa je treba razpravljati o izbiri ogrevalne cevi.

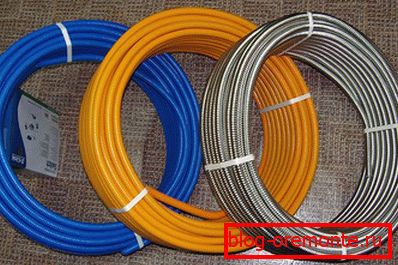

Kako izbrati cev

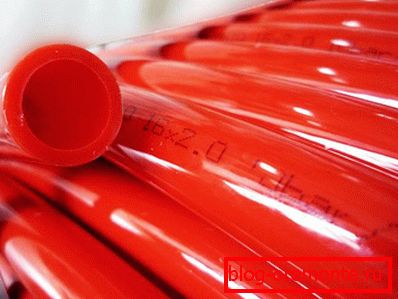

Za toplo vodo se uporablja več vrst cevi, od katerih je vsaka v drugačni cenovni kategoriji. Stroški cevi so odvisni od proizvajalca.

Pipe

Posebnosti

Približna / povprečna cena na meter

Cevi so povezani s posebnimi priključki, ki tvorijo močno in tesno povezavo. Vendar jih je med namestitvijo lahko poškodovati. Ohrani temperaturo vode do 120 ° C. Prodane so v kolobarjih, kar močno poenostavi proces namestitve in dostave.

80 g.

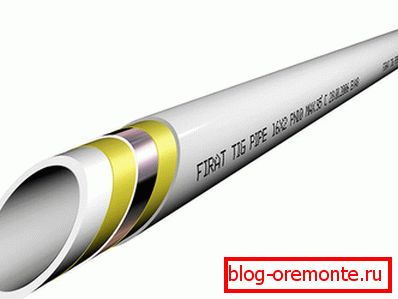

Pri segrevanju kovinska plastika ni deformirana. Cev je prilagodljiva in ohrani svojo obliko po upogibanju. Nizka teža poenostavi montažo.

500 rub

To so drage cevi, ki se redko uporabljajo. Imajo najnižjo raven upogibnega polmera. Življenjska doba je 50 let. Delovni tlak od 400 atm.

500 rub

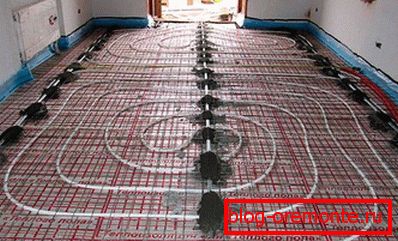

Polaganje cevi

Na stopnji polaganja cevi brez pomočnika ne more storiti. Cev na topli nadstropju se prodaja v tuljavah, tako da se bo sprostil in drugi zadrževal zaliv. Metoda polaganja je odvisna od izbranega sistema. Če je izbira padla na posebne preproge z šefi, potem je delo zelo poenostavljeno, glavna stvar je, da opazuje korak polaganja. Če je na vrhu izolacije nameščena folija z oznakami, se za pritrditev cevi uporabijo posebni sponki. Kaj, če takega označevanja ni? To lahko storite sami. Če želite to narediti, uporabite rezilni kabel z barvo.

Pri nameščanju cevi je nedopustno, da so bili prekinjeni. En vez bi moralo biti sestavljen iz ene celote cevi. Začnite polaganje s najbolj oddaljenimi območji. Zelo je prikladno, če je izolacija izvedena v dveh slojih. V prvem sloju izolacije lahko postavite tranzitne cevi in ​​potrebne inženirske komunikacije.

Postopek montaže cevi je sestavljen iz več stopenj:

Faza 1 - oddaljite se od zaliva 10-15 m. Na enem koncu ga namestite in ga povežite z uveljavljenim zbiralcem.

Faza 2 - priključi cev na razdelilnik v tok.

Faza 3 - na oznaki je cev pritrjena na sponke izolatorja žarilne plošče. Če je odsek raven, je zadosten interval 40 cm. Med vožnjo v ovinkih se interval zmanjša na 15 cm. Pri upogibanju bodite previdni, da ne zavrtite cevi.

Faza 4 - med montažo poskrbite, da cev ni napetost. Morala bi biti brezplačna. V nasprotnem primeru bo napetost nenehno potegnila oklepaj.

Faza 5 - če je nosilec letel, se nato oddaljite od prejšnjega mesta za 5-10 cm in ponovno namestite cev.

Faza 6 - ko zaokrožite celotno vezje, se cev vrne nazaj v zbiralnik in je z vtikačem priključena na povratno cev.

Za pravilno uravnoteženje je pomembno, da so informacije o dolžini vsakega kontura. Oznake se lahko izvedejo na samem zbiralcu, na primer, dodelite številko ali ime prostora, kamor se gre za vsako konturo. Ustrezne opombe je mogoče narediti na papirju. Ne hranite vse v glavi. Odsek cevi blizu zbiralnika je treba izolirati, v nasprotnem primeru bo močno pregretje tal. Poleg tega je priporočljivo, da cev segrejemo skozi eno, npr. izolacija se dovaja na tok, povratna cev pa ostane nedotaknjena. Tako se vrnitev ne bo segrela od pretoka.

Obstaja več načinov pritrditve cevi:

1 metoda: objemke.

2 metoda: blaga jeklena žica.

3 metoda: posebni spenjalnik in pritrdilni elementi.

4 metoda: pritrjevalni trak.

5: predpražniki s šefi.

6: aluminijasta porazdelitvena plošča.

Video: polaganje toplotno izoliranega poda

Okrepitev

Pogosto je prvi sloj ojačitve postavljen na vrhu izolacije. V tem primeru se pritrditev izvede s pomočjo najlonskih pih. Ločene dele mrežnega očesa so vezane z žico za pletenje. Velikost mrežnega očesa armaturne mreže je odvisna od izbranega koraka. Omrežje mora imeti O5 mm. Poleg tega je na vrhu cevi postavljena ojačitvena plast. To je razloženo z dejstvom, da mreža, ki leži spodaj, ne bo imela nobenega učinka.

Preizkušanje tlaka

S stiskanjem je mišljen proces, ki vam omogoča, da se prepričate, da so vse montažne povezave tesne in da cevi nimajo napak. Ta postopek se izvede tik pred prelivanjem estriha.

Premazovanje je mogoče storiti na dva načina:

  1. Voda
  2. Z zrakom.

Preizkušanje tlaka водой

Vsi tokokrogi morajo biti popolnoma odviti in priključeni na zbiralnik. Sistem je napolnjen z napajalnikom, tlak se ustvari do 2,8 atm., Najmanj 2 atm. V tem primeru mora biti hladilno sredstvo najprej navzdol do mešalne enote.

Nadaljnji postopek je naslednji:

  • Na povratni cevi so vsi pokrovi zaprti, pogosto so modri.
  • Po odprtju dovodnega ventila.
  • V procesu polnjenja cevi z vodo lahko opazimo zvišan zvok, to je zrak, ki uhaja skozi ventil Mayevsky ali avtomatski odzračevalni ventil.
  • Odpre se dotik vrnitve. Torej bo možno odzračevati zrak skozi odtočni ventil na povratnem kolektorju.
  • Izpolnjeno vezje se zapre na vrnitvi in ​​odpre se naslednja.
  • Nazadnje se ventil pred dovodnim kolektorjem zapre in ventilo pred povratnim kolektorjem se odpre.

Po napolnitvi sistema z vodo in krvavitvijo je potrebno pregledati strukturo za odkrivanje puščanja.

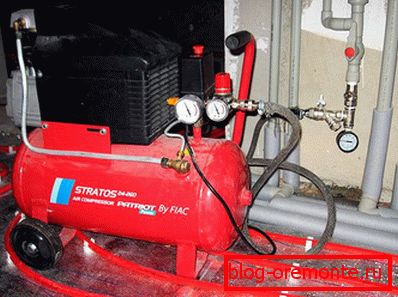

Preizkušanje zračnega tlaka

Med postopkom stiskanja segrevanega poda z zrakom se avtomatski odzračevalni ventil odstrani, na njej pa je privijačen pokrov. Za delo boste potrebovali kompresor ali črpalko z merilnikom tlaka. Tlak pri preizkusu tlaka z zrakom mora biti trikrat večji od delavca. Zato ustvarite zračni tlak do 5 atm.

Takšen tlak je treba ustvariti le v sistemu talnega ogrevanja in ne na avtocesti, ki povezuje kotla in zbiralca. To je razloženo z dejstvom, da so nekateri kotli zasnovani samo za tlake do 3 atm. Zato se to območje preverja pozneje posebej.

Torej, ko zrak v črpalko v sistem do 4 atm., Pustite pipe zaprta za en dan. Tlak ne sme padati. Čeprav bo minimalno odstopanje, tako kot pri črpanju kompresorja, bo rahlo segrela zrak, ki se bo kasneje ohladil. Da se prepričate, da so vsi sklepi tesni, lahko uporabite milno vodo.

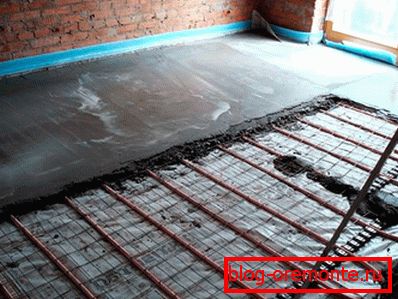

Zategovanje

Ko gre za zaključek estriha, je pomembno zagotoviti nekaj pomembnih konvencij:

  1. Voda se ne sme izsušiti iz sistema, temveč se zadržuje pri vnaprej določenem tlaku 1,5 atm.
  2. Vključi ogrevanje je prepovedano.
  3. Izdelajte temperaturne šive.

Temperaturni spoj popolnoma odpravlja možnost razpokanja estriha. Ker je temperatura šiva uporabljena z dušilnim trakom. Površina sobe se lahko deli z 20 m2 (to je potrebno, če površina ene sobe bistveno presega to številko). Pipe, na območju, kjer poteka skozi temperaturo šiva, se prepričajte, da okrepi valovitost.

Za polnjenje estriha priporočamo uporabo posebnih dodatkov, ki bodo izboljšali tehnične lastnosti estriha. Poleg tega se betonu doda plastifikator, ki preprečuje razpokanje estriha, ko se ohladi / ogreje.

Sestava betona:

  • Beton in projekcije - 1: 6.
  • Beton, pesek in ruševin - 1: 4: 3,5.

Med mešanjem betonske mešanice se vlije plastifikator in drugi dodatki. Delež se določi na podlagi navodil proizvajalca na etiketi.

Za stanovanje zadostuje debelina 50-milimetrskega zaključnega estriha, v tovarniških prostorih do 100 mm. Pomembno je, da upoštevamo naslednje estrihe - akumulacijo toplote. Višji estrih, manj časa bo ohranil toploto. Če je preveč debela, bo potrebovala več toplote, da jo ogreje. Zato je optimalna debelina estriha 70-80 mm.

Перед самой заливкой убедитесь, что в системе теплого пола есть давление 1,5–2 атм. Включать обогрев в процессе затвердевания бетона prepovedano.

Postopek proizvodnje estriha na svetilnikih je naslednji:

  1. Na ravni kovinskih svetilnikov razstavljenih.
  2. Svetilniki niso nameščeni na ceveh. Debelo raztopino lahko postavite v obliki mounds, na katerih so nameščeni svetilniki.
  3. Gladko betonsko pravilo. Pomembno je zagotoviti, da so zračni mehurčki popolnoma izven telesa estriha.
  4. Naslednji dan, ko beton še ni zasežen, je potrebno odstraniti svetilnike, očistiti ta mesta in jih napolniti z malto.

Video: napolnite estrih

Zagon

Vnos delovne temperature naj bo postopoma. Najprej nastavite temperaturo na 25 ° C. Po vsakem dnevu dvignite na 5 ° C. Če se kot hladilno sredstvo uporablja antifriz, se povečanje opravi pri 5 ° C in če je voda, potem takoj pri 10 ° С. To je pomembna zahteva, saj se je mogoče izogniti nenadnemu in neenakomernemu pregrevanju, zaradi česar je estrih razpokan.

Torej, zagon je izveden na naslednji način:

  • Prepričajte se, da so vsi pipi na razdelilniku odprti in da hladilno sredstvo kroži skozi vse tokokroge.
  • Mešalni ventil termalne glave je nastavljen na najnižjo temperaturo.
  • Obtočna črpalka je vklopljena, ko je kotel ugasnjen, ker bo črpalka na kotlu motila.
  • Od časa do časa bo potrebno odzračiti nabran zrak.
  • Z uporabo merilnikov pretoka preverite kroženje hladilne tekočine skozi vse tokokrogi.
  • Nato lahko vključite ogrevanje.

Video: polnilni sistem

Cene za vodno talno ogrevanje

Stroški dela, odvisno od kraja prebivanja, se lahko nekoliko razlikujejo. V povprečju so cene resnične. Cene lahko ogledate v spodnji tabeli:

Ime

Povprečni stroški na m2

Vgradnja ogrevanega tal без подготовительных и бетонных работ

400 p.

Sestav zbiralnika

1000-2500 g.

Skrita lokacija zbirne omare

2000

Groba estrih

60 r.

Vgradnja dušilnega traku

60 r.

Polaganje hidroizolacij

60 r.

Sistem za testiranje tlaka

20 str.

Postavitev montažne rešetke

150 r.

Dodaj komentar
